Гідравлічний пристрій для зменшення динамічних навантажень вантажопідйомного механізму

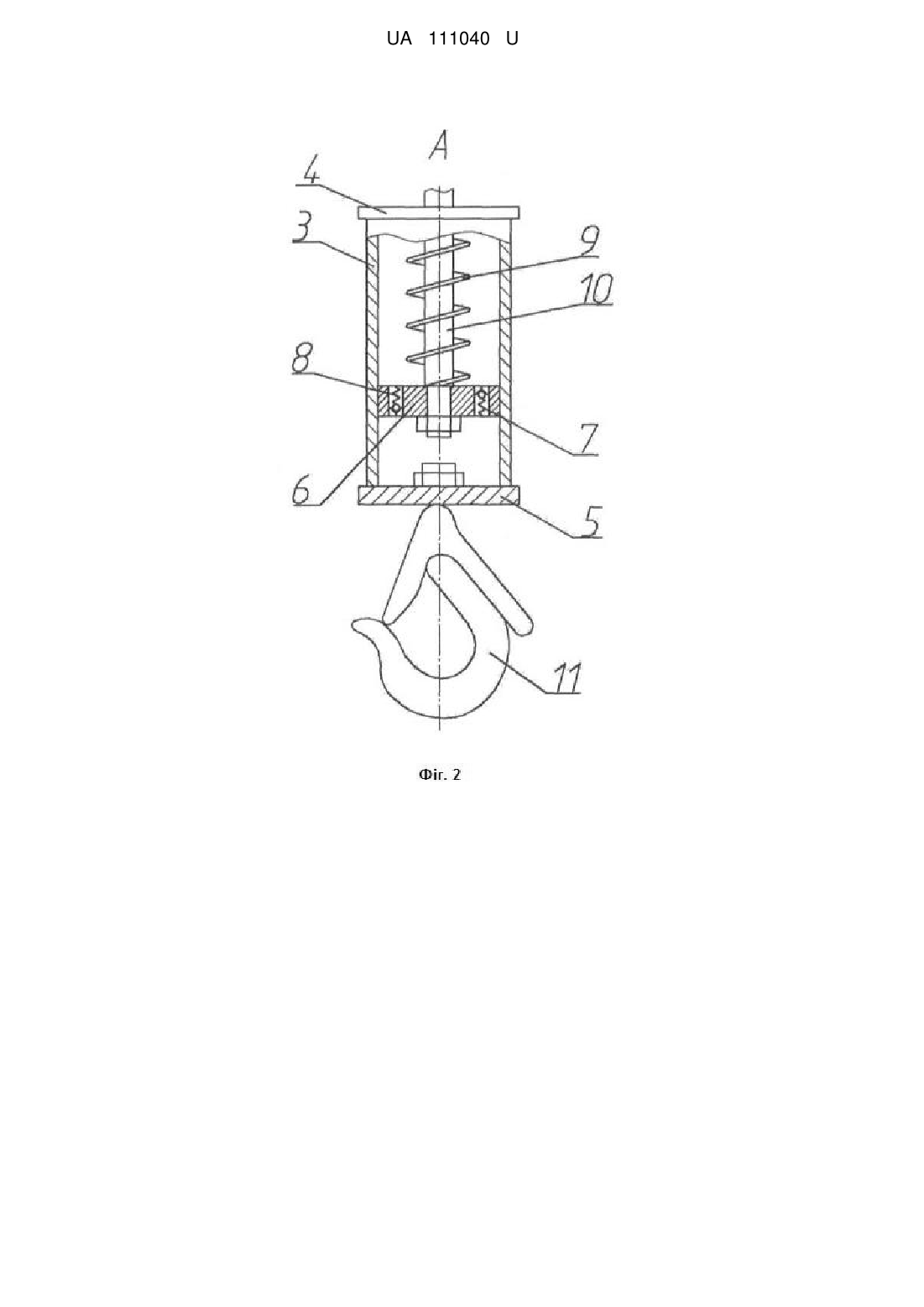

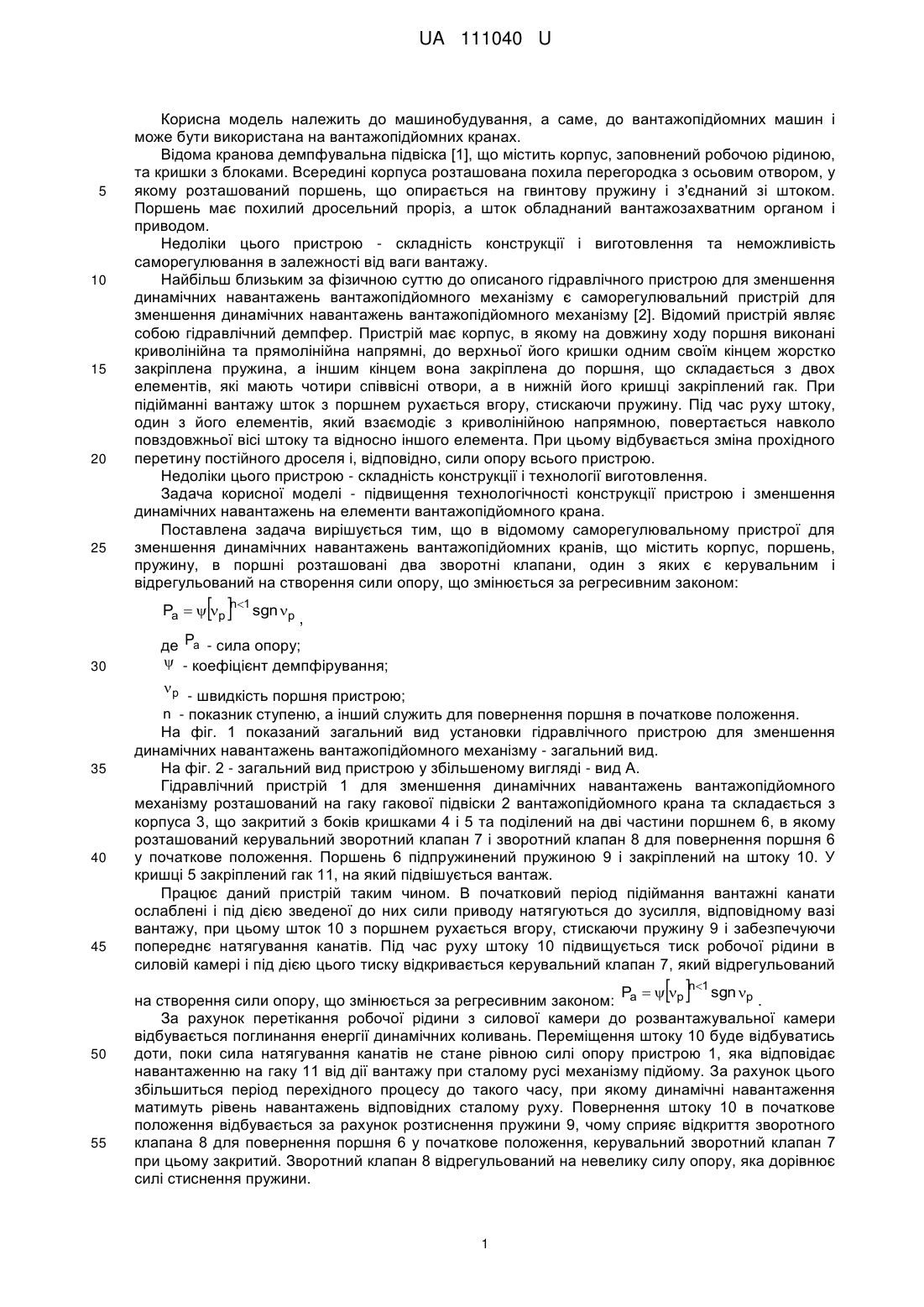

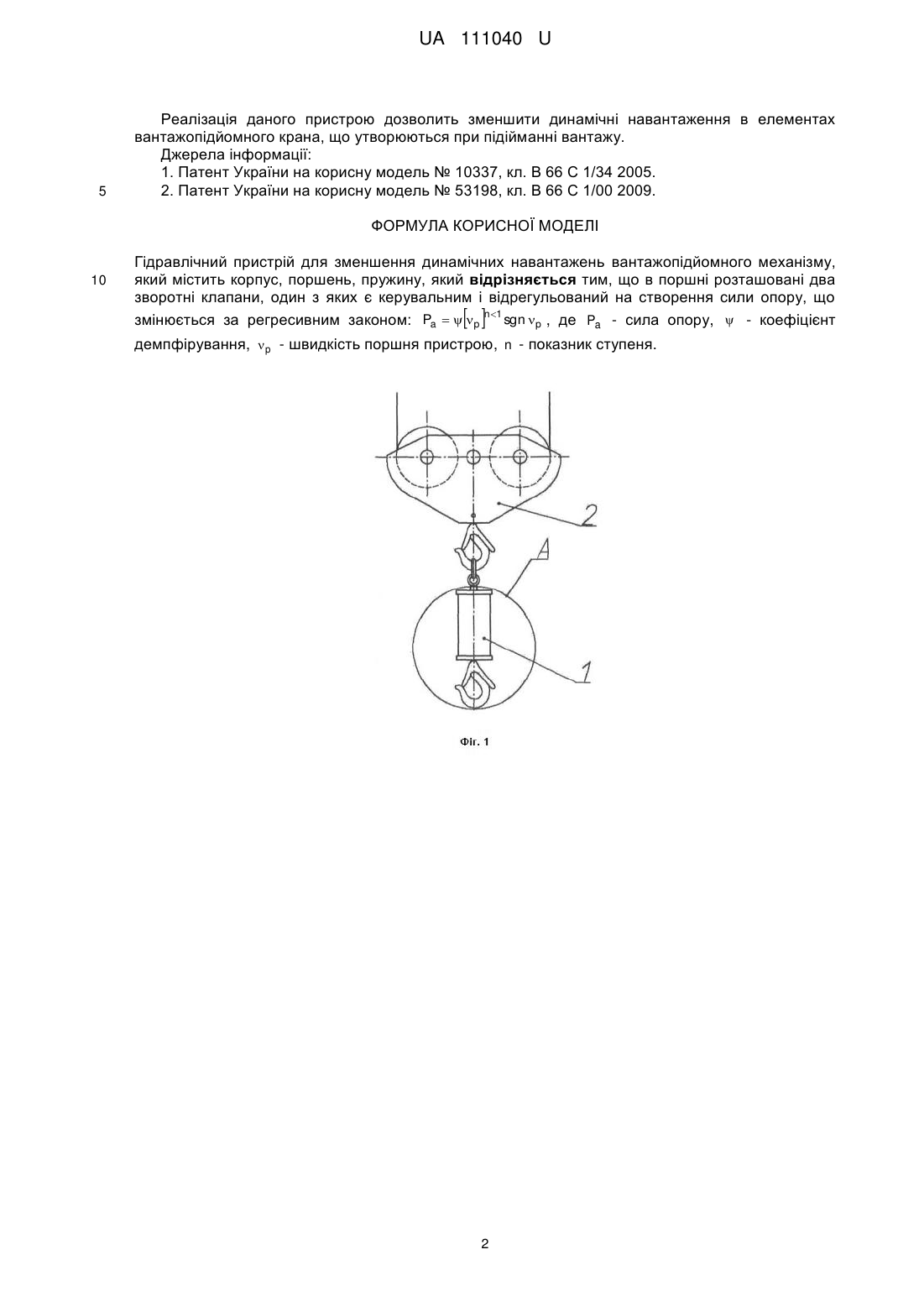

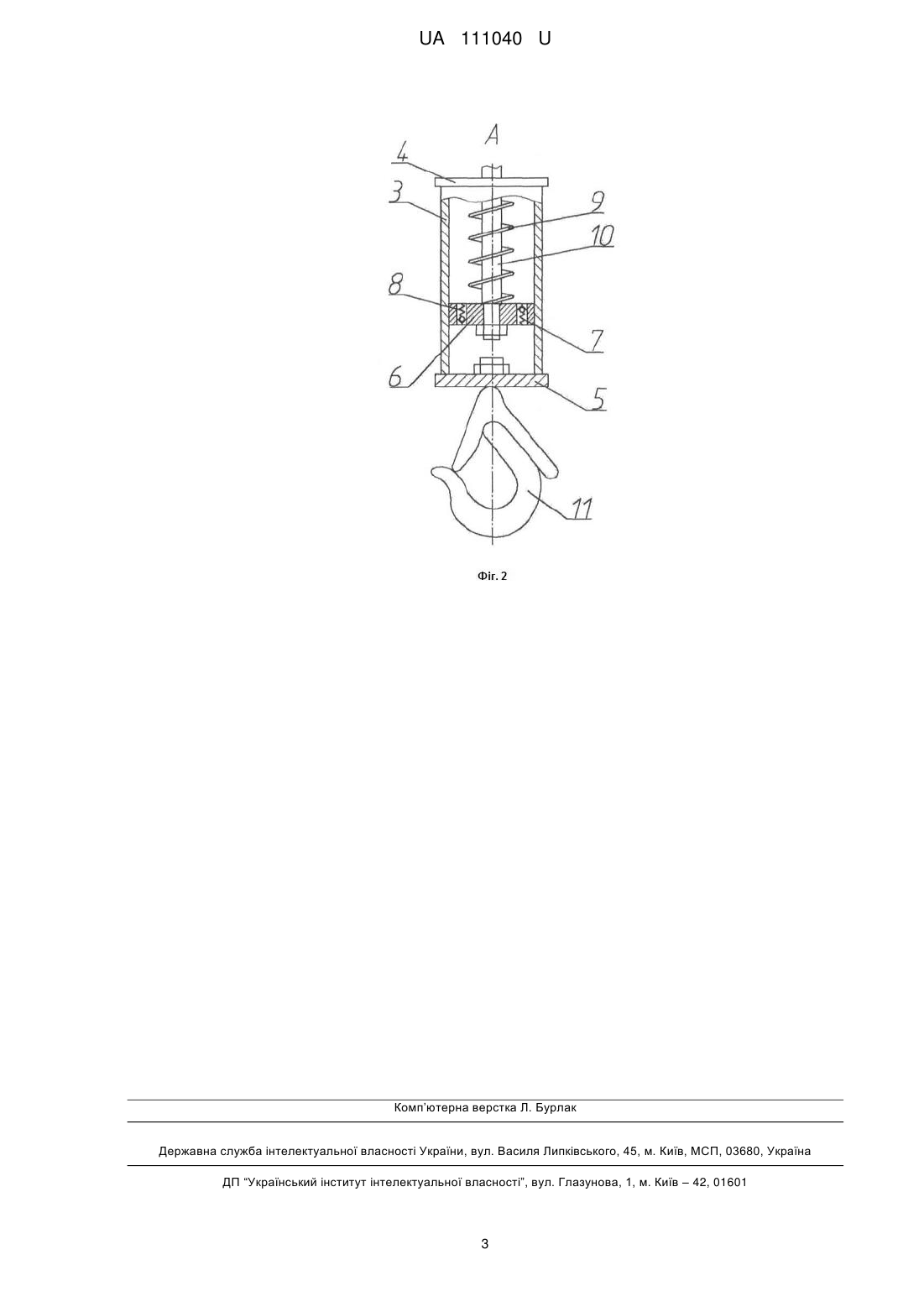

Реферат: Гідравлічний пристрій для зменшення динамічних навантажень вантажопідйомного механізму містить корпус, поршень, пружину. В поршні розташовані два зворотні клапани. Один з яких є керувальним і відрегульований на створення сили опору, що змінюється за регресивним законом: Pa  p n1 sgn p , де Pa - сила опору,  - коефіцієнт демпфірування,  p - швидкість поршня пристрою, n - показник ступеня. UA 111040 U (12) UA 111040 U UA 111040 U 5 10 15 20 25 Корисна модель належить до машинобудування, а саме, до вантажопідйомних машин і може бути використана на вантажопідйомних кранах. Відома кранова демпфувальна підвіска [1], що містить корпус, заповнений робочою рідиною, та кришки з блоками. Всередині корпуса розташована похила перегородка з осьовим отвором, у якому розташований поршень, що опирається на гвинтову пружину і з'єднаний зі штоком. Поршень має похилий дросельний проріз, а шток обладнаний вантажозахватним органом і приводом. Недоліки цього пристрою - складність конструкції і виготовлення та неможливість саморегулювання в залежності від ваги вантажу. Найбільш близьким за фізичною суттю до описаного гідравлічного пристрою для зменшення динамічних навантажень вантажопідйомного механізму є саморегулювальний пристрій для зменшення динамічних навантажень вантажопідйомного механізму [2]. Відомий пристрій являє собою гідравлічний демпфер. Пристрій має корпус, в якому на довжину ходу поршня виконані криволінійна та прямолінійна напрямні, до верхньої його кришки одним своїм кінцем жорстко закріплена пружина, а іншим кінцем вона закріплена до поршня, що складається з двох елементів, які мають чотири співвісні отвори, а в нижній його кришці закріплений гак. При підійманні вантажу шток з поршнем рухається вгору, стискаючи пружину. Під час руху штоку, один з його елементів, який взаємодіє з криволінійною напрямною, повертається навколо повздовжньої вісі штоку та відносно іншого елемента. При цьому відбувається зміна прохідного перетину постійного дроселя і, відповідно, сили опору всього пристрою. Недоліки цього пристрою - складність конструкції і технології виготовлення. Задача корисної моделі - підвищення технологічності конструкції пристрою і зменшення динамічних навантажень на елементи вантажопідйомного крана. Поставлена задача вирішується тим, що в відомому саморегулювальному пристрої для зменшення динамічних навантажень вантажопідйомних кранів, що містить корпус, поршень, пружину, в поршні розташовані два зворотні клапани, один з яких є керувальним і відрегульований на створення сили опору, що змінюється за регресивним законом:   Pa   p n1 sgn p 30 , де Pa - сила опору;  - коефіцієнт демпфірування; p 35 40 45 - швидкість поршня пристрою; n - показник ступеню, а інший служить для повернення поршня в початкове положення. На фіг. 1 показаний загальний вид установки гідравлічного пристрою для зменшення динамічних навантажень вантажопідйомного механізму - загальний вид. На фіг. 2 - загальний вид пристрою у збільшеному вигляді - вид А. Гідравлічний пристрій 1 для зменшення динамічних навантажень вантажопідйомного механізму розташований на гаку гакової підвіски 2 вантажопідйомного крана та складається з корпуса 3, що закритий з боків кришками 4 і 5 та поділений на дві частини поршнем 6, в якому розташований керувальний зворотний клапан 7 і зворотний клапан 8 для повернення поршня 6 у початкове положення. Поршень 6 підпружинений пружиною 9 і закріплений на штоку 10. У кришці 5 закріплений гак 11, на який підвішується вантаж. Працює даний пристрій таким чином. В початковий період підіймання вантажні канати ослаблені і під дією зведеної до них сили приводу натягуються до зусилля, відповідному вазі вантажу, при цьому шток 10 з поршнем рухається вгору, стискаючи пружину 9 і забезпечуючи попереднє натягування канатів. Під час руху штоку 10 підвищується тиск робочої рідини в силовій камері і під дією цього тиску відкривається керувальний клапан 7, який відрегульований   50 55 P   p n1 sgn p на створення сили опору, що змінюється за регресивним законом: a . За рахунок перетікання робочої рідини з силової камери до розвантажувальної камери відбувається поглинання енергії динамічних коливань. Переміщення штоку 10 буде відбуватись доти, поки сила натягування канатів не стане рівною силі опору пристрою 1, яка відповідає навантаженню на гаку 11 від дії вантажу при сталому русі механізму підйому. За рахунок цього збільшиться період перехідного процесу до такого часу, при якому динамічні навантаження матимуть рівень навантажень відповідних сталому руху. Повернення штоку 10 в початкове положення відбувається за рахунок розтиснення пружини 9, чому сприяє відкриття зворотного клапана 8 для повернення поршня 6 у початкове положення, керувальний зворотний клапан 7 при цьому закритий. Зворотний клапан 8 відрегульований на невелику силу опору, яка дорівнює силі стиснення пружини. 1 UA 111040 U 5 Реалізація даного пристрою дозволить зменшити динамічні навантаження в елементах вантажопідйомного крана, що утворюються при підійманні вантажу. Джерела інформації: 1. Патент України на корисну модель № 10337, кл. В 66 С 1/34 2005. 2. Патент України на корисну модель № 53198, кл. В 66 С 1/00 2009. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Гідравлічний пристрій для зменшення динамічних навантажень вантажопідйомного механізму, який містить корпус, поршень, пружину, який відрізняється тим, що в поршні розташовані два зворотні клапани, один з яких є керувальним і відрегульований на створення сили опору, що змінюється за регресивним законом: Pa  p n1 sgn p , де Pa - сила опору,  - коефіцієнт демпфірування,  p - швидкість поршня пристрою, n - показник ступеня. 2 UA 111040 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
