Нефритована склокристалічна полива

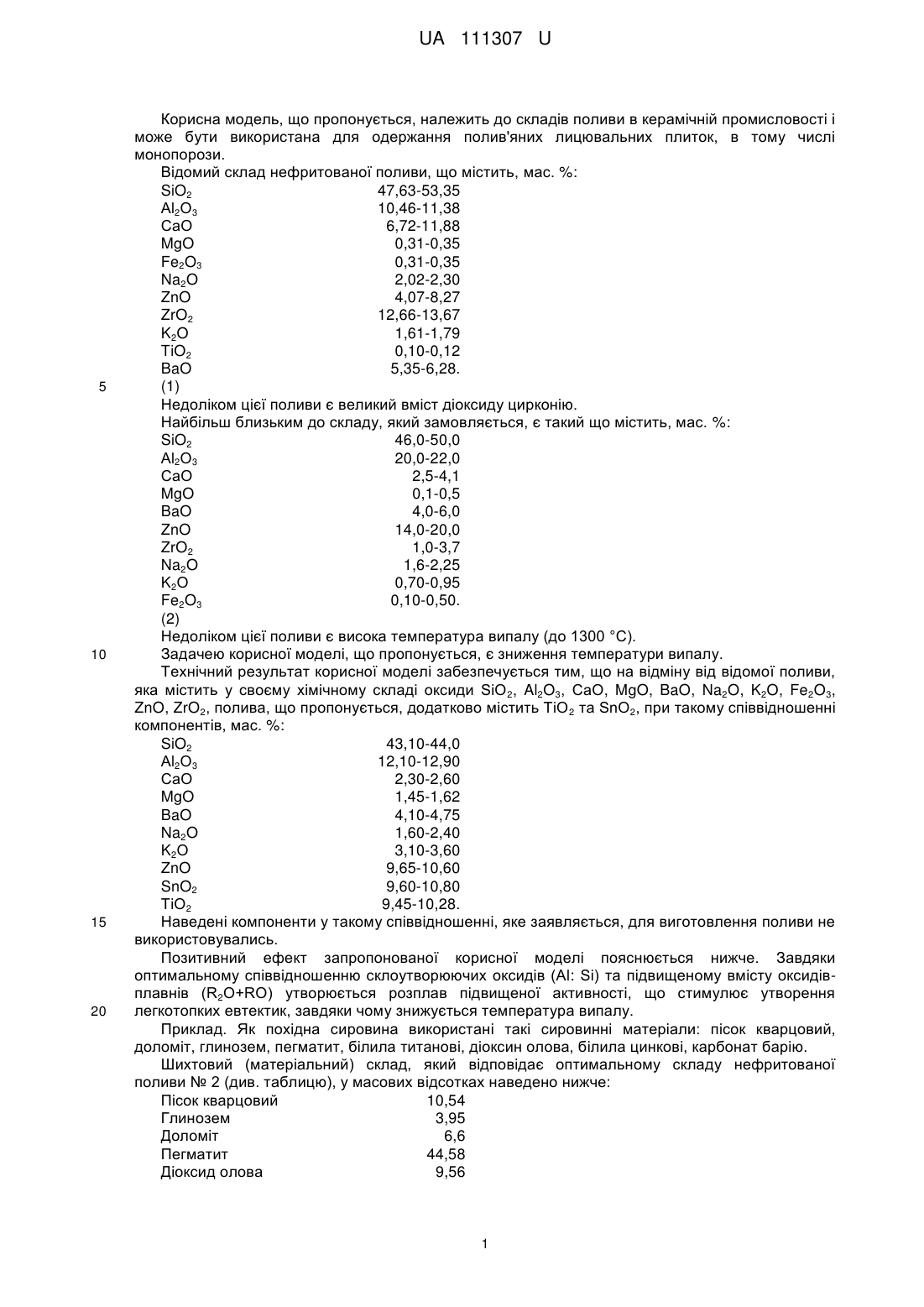

Реферат: Нефритована склокристалічна полива, що містить SiO 2, Al2O3, CaO, MgO, BaO, Na2O, K2O, ZnO, та додатково містить ТіО2 та SnO2. UA 111307 U (12) UA 111307 U UA 111307 U 5 10 15 20 Корисна модель, що пропонується, належить до складів поливи в керамічній промисловості і може бути використана для одержання полив'яних лицювальних плиток, в тому числі монопорози. Відомий склад нефритованої поливи, що містить, мас. %: SiO2 47,63-53,35 Аl2О3 10,46-11,38 СаО 6,72-11,88 MgO 0,31-0,35 Fe2O3 0,31-0,35 Na2O 2,02-2,30 ZnO 4,07-8,27 ZrO2 12,66-13,67 K2O 1,61-1,79 TiO2 0,10-0,12 BaO 5,35-6,28. (1) Недоліком цієї поливи є великий вміст діоксиду цирконію. Найбільш близьким до складу, який замовляється, є такий що містить, мас. %: SiO2 46,0-50,0 Аl2О3 20,0-22,0 СаО 2,5-4,1 MgO 0,1-0,5 BaO 4,0-6,0 ZnO 14,0-20,0 ZrO2 1,0-3,7 Na2O 1,6-2,25 K2О 0,70-0,95 Fe2O3 0,10-0,50. (2) Недоліком цієї поливи є висока температура випалу (до 1300 °C). Задачею корисної моделі, що пропонується, є зниження температури випалу. Технічний результат корисної моделі забезпечується тим, що на відміну від відомої поливи, яка містить у своєму хімічному складі оксиди SiO 2, Al2O3, СаО, MgO, BaO, Na2O, K2O, Fe2O3, ZnO, ZrO2, полива, що пропонується, додатково містить ТіО 2 та SnO2, при такому співвідношенні компонентів, мас. %: SiO2 43,10-44,0 Аl2О3 12,10-12,90 СаО 2,30-2,60 MgO 1,45-1,62 BaO 4,10-4,75 Na2O 1,60-2,40 K2О 3,10-3,60 ZnO 9,65-10,60 SnO2 9,60-10,80 ТіО2 9,45-10,28. Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення поливи не використовувались. Позитивний ефект запропонованої корисної моделі пояснюється нижче. Завдяки оптимальному співвідношенню склоутворюючих оксидів (Al: Si) та підвищеному вмісту оксидівплавнів (R2O+RO) утворюється розплав підвищеної активності, що стимулює утворення легкотопких евтектик, завдяки чому знижується температура випалу. Приклад. Як похідна сировина використані такі сировинні матеріали: пісок кварцовий, доломіт, глинозем, пегматит, білила титанові, діоксин олова, білила цинкові, карбонат барію. Шихтовий (матеріальний) склад, який відповідає оптимальному складу нефритованої поливи № 2 (див. таблицю), у масових відсотках наведено нижче: Пісок кварцовий 10,54 Глинозем 3,95 Доломіт 6,6 Пегматит 44,58 Діоксид олова 9,56 1 UA 111307 U Карбонат барію Білила цинкові Білила титанові 5,65 9,56 9,56 Таблиця Хімічний склад та властивості нефритованої склокристалічної поливи, яка заявляється Оксиди SiO2 AL2O3 СаО MgO ВаО Na2O K2О Fe2O3 ZnO ZrO2 SnO2 TiO2 Властивості: Температура випалу, °C Термостійкість, теплозміни -6 -1 ТКЛР, α•10 град Блиск, % Кислотостійкість, % Мікротвердість, МПа Модуль пружності, МПа 5 10 прототип 46,0-50,0 20,0-22,0 2,50-4,10 0,10-0,50 4,0-6,0 1,60-2,25 0,70-0,95 0,10-0,50 14,0-20,0 1,0-3,70 1200-1300 12 5,0-5,32 65 Не визначено Не визначено Не визначено Масовий вміст оксидів, мас. % замежовий 1 2 3 45,10 44,0 43,50 43,10 11,80 12,10 12,50 12,90 2,90 2,60 2,50 2,30 1,30 1,45 1,50 1,62 5,0 4,75 4,50 4,10 1,50 1,60 2,0 2,40 3,90 3,60 3,50 3,10 8,50 9;б5 10,0 10,60 11,0 10,80 10,0 9,60 9,0 9,45 10,0 10,28 замежовий 42,0 13,40 2,0 1,75 3,90 2,50 2,70 11,50 9,25 11,0 1160 11 6,12 66 1150 >12 6,07 67 1150 >12 6,18 68 1150 >12 6,17 68 1160 12 6,08 66 99,62 99,72 99,70 99,79 99,67 7700 7730 7760 7750 7710 11,68 11,44 12,52 11,66 11,80 Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 38-40 %, щільність 1,68-1,70 г/см . Отриману суспензію наносять на поверхню зразків методом наливання чи пульверизації і випалюють при максимальній температурі 1150 °C. Конкретні склади нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади нефритованої поливи дозволять знизити температуру випалу. В замежових складах поливи стається зрив досягуваного ефекту, а саме підвищується температура випалу. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Джерела інформації: 1. А.С. СССР № 1440902, Б.И. № 44, 1988. 2. А.С. СССР № 1728206, Б.И. № 15, 1992. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Нефритована склокристалічна полива, що містить SiO2, Al2O3, CaO, MgO, BaO, Na2O, K2O, ZnO, яка відрізняється тим, що додатково містить ТіО2 та SnO2, при наступному співвідношенні компонентів, мас. %: SiO2 43,10-44,0 Аl2О3 12,10-12,90 СаО 2,30-2,60 MgO 1,45-1,62 BaO 4,10-4,75 Na2O 1,60-2,40 2 UA 111307 U K2О ZnO SnO2 ТіО2 3,10-3,60 9,65-10,60 9,60-10,80 9,45-10,28. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
