Автоматизована система розробки діагностичного забезпечення

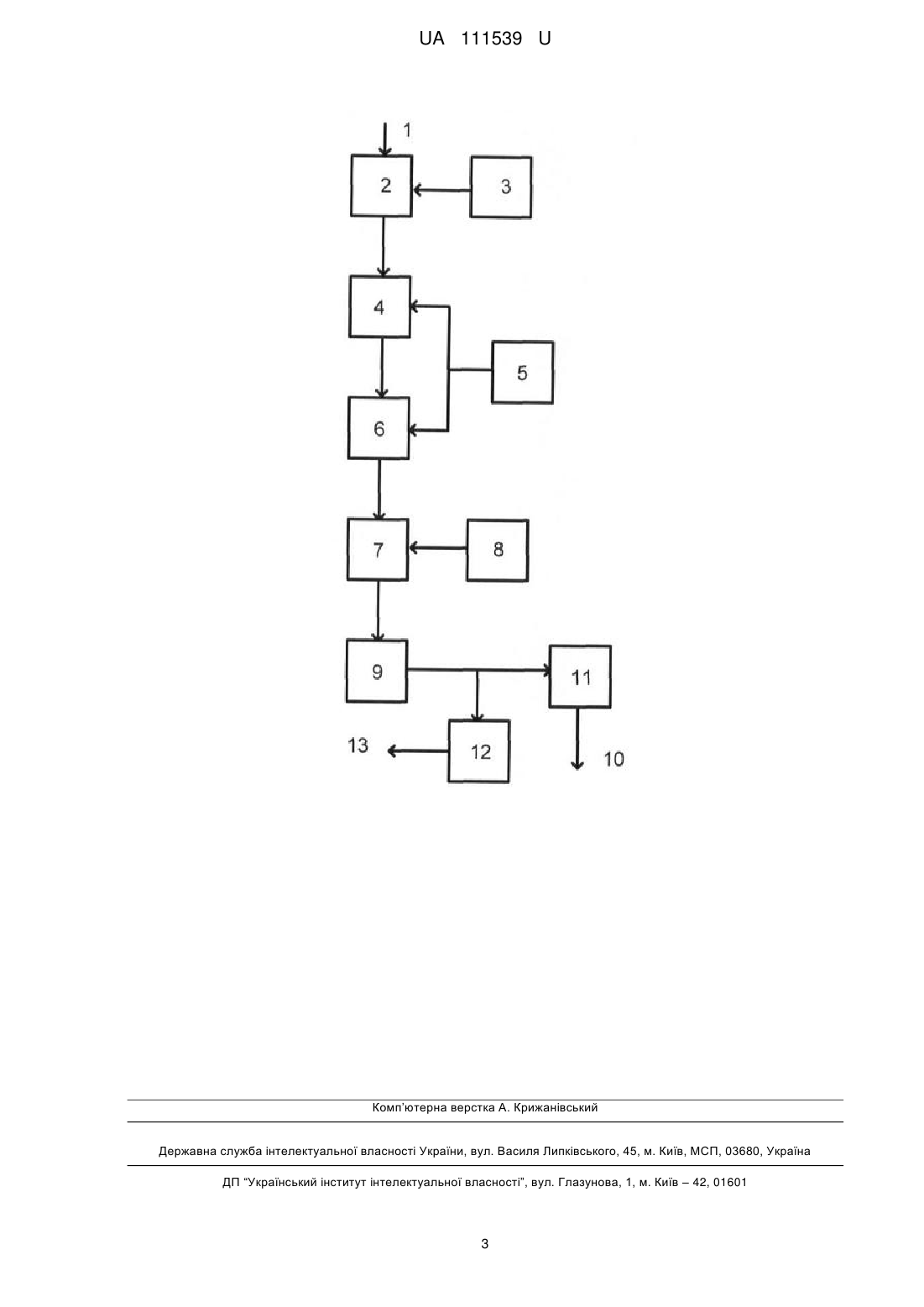

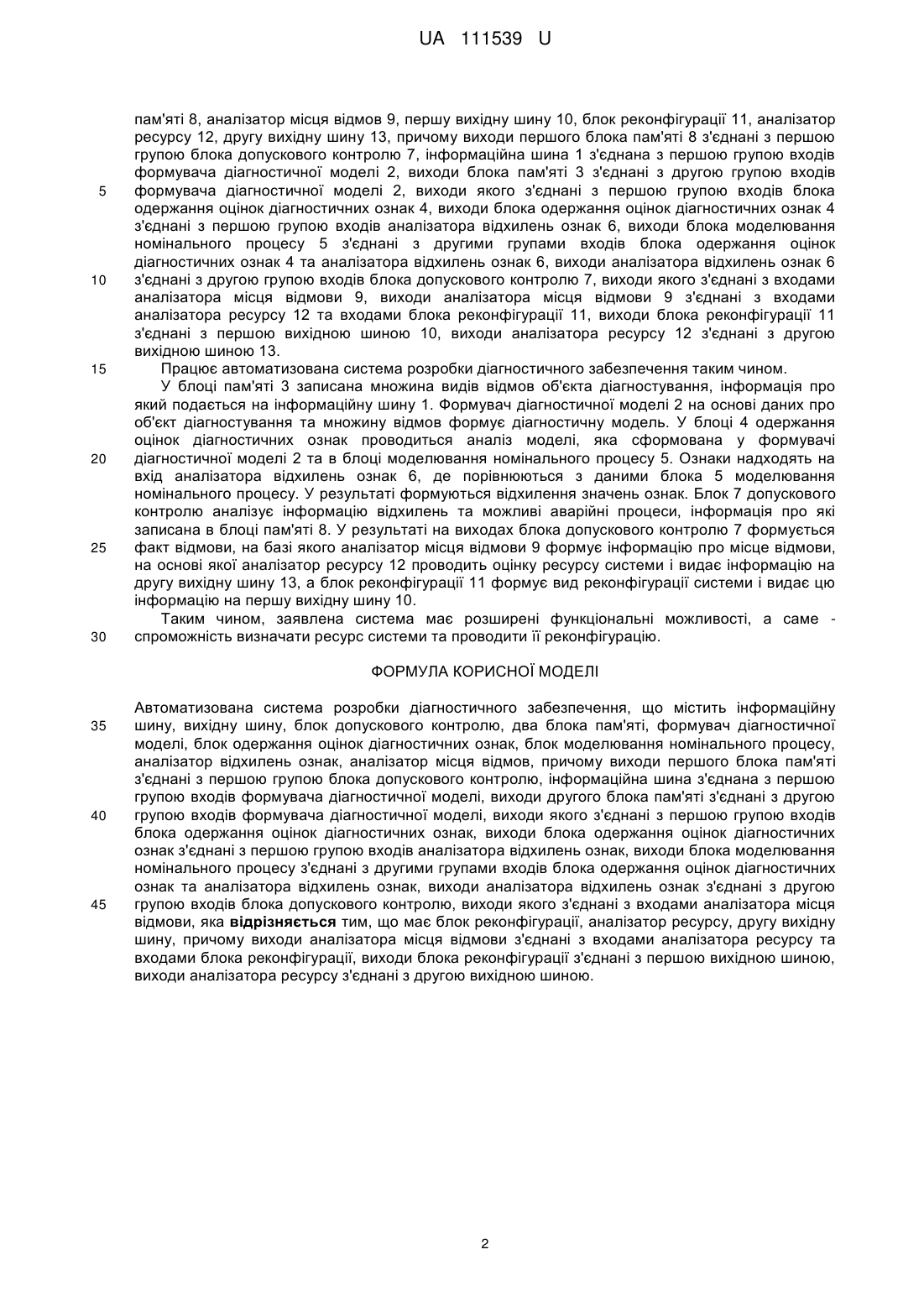

Реферат: UA 111539 U UA 111539 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і призначена для автоматизації розробки діагностичного забезпечення. Відомий пристрій для рішення логічних рівнянь [а.с. СРСР № 1411768, кл. G06F 15/20, опубл. 23.07.88 р.], що містить групу інформаційних входів, блок пам'яті, двійковий лічильник, схему порівняння, елемент І, генератор, керуючий вхід, вихідну шину, причому керуючий вхід з'єднаний з першим входом елемента І, вихід генератора з'єднаний з другим входом елемента І, вихід якого з'єднаний з рахунковим входом двійкового лічильника, виходи двійкового лічильника з'єднані з першою групою входів блока пам'яті. Недоліком відомого пристрою є обмежені функціональні можливості. Відомий адаптивний діагностичний процесор [Патент України № 53459 A, МПК G06F 15/00/ Заявл. 04.06.2002; Опубл. 15.01.2003, Бюл. № 1], що містить інформаційну шину, вихідну шину, блок допускового контролю, два блока пам'яті, причому виходи першого блока пам'яті з'єднані з першою групою блока допускового контролю. Недоліком відомого пристрою є обмежені функціональні можливості Найбільш близьким по технічній суті і результату, що досягається, є автоматизована система розробки діагностичного забезпечення [Патент України № 71770, МПК G06F 15/20. Заявл. 12.12.2003; опубл. 15.12.2004, Бюл. № 12], що містить інформаційну шину, вихідну шину, блок допускового контролю, два блока пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, причому виходи першого блока пам'яті з'єднані з першою групою блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блока пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак, виходи блока одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блока моделювання номінального процесу з'єднані з другими групами входів блока одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блока допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови. Недоліком відомої системи є обмежені функціональні можливості, бо вона не визначає ресурсу системи, та не дозволяє проводити реконфігурацію системи. В основу корисної моделі поставлена задача вдосконалення автоматизованої системи розробки діагностичного забезпечення шляхом введення нового складу елементів та нової організації взаємозв'язків між ними забезпечити ширші функціональні можливості при її використанні, а саме - спроможність визначати ресурс системи та проводити її реконфігурацію. Поставлена задача вирішується тим, що автоматизована система розробки діагностичного забезпечення містить інформаційну шину, вихідну шину, блок допускового контролю, два блока пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, причому виходи першого блока пам'яті з'єднані з першою групою блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блока пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак, виходи блока одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блока моделювання номінального процесу з'єднані з другими групами входів блока одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блока допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови, згідно з корисною моделлю, має блок реконфігурації, аналізатор ресурсу, другу вихідну шину, причому виходи аналізатора місця відмови з'єднані з входами аналізатора ресурсу та входами блока реконфігурації, виходи блока реконфігурації з'єднані з першою вихідною шиною, виходи аналізатора ресурсу з'єднані з другою вихідною шиною. Заявлена система має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - розширені функціональні можливості системи, а саме - спроможність визначати ресурс системи та проводити її реконфігурацію. На кресленні представлена функціональна схема автоматизованої системи розробки діагностичного забезпечення, що містить інформаційну шину 1, формувач діагностичної моделі 2, блок пам'яті 3, блок одержання оцінок діагностичних ознак 4, блок моделювання номінального процесу 5, аналізатор відхилень ознак 6, блок допускового контролю 7, блок 1 UA 111539 U 5 10 15 20 25 30 пам'яті 8, аналізатор місця відмов 9, першу вихідну шину 10, блок реконфігурації 11, аналізатор ресурсу 12, другу вихідну шину 13, причому виходи першого блока пам'яті 8 з'єднані з першою групою блока допускового контролю 7, інформаційна шина 1 з'єднана з першою групою входів формувача діагностичної моделі 2, виходи блока пам'яті 3 з'єднані з другою групою входів формувача діагностичної моделі 2, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак 4, виходи блока одержання оцінок діагностичних ознак 4 з'єднані з першою групою входів аналізатора відхилень ознак 6, виходи блока моделювання номінального процесу 5 з'єднані з другими групами входів блока одержання оцінок діагностичних ознак 4 та аналізатора відхилень ознак 6, виходи аналізатора відхилень ознак 6 з'єднані з другою групою входів блока допускового контролю 7, виходи якого з'єднані з входами аналізатора місця відмови 9, виходи аналізатора місця відмови 9 з'єднані з входами аналізатора ресурсу 12 та входами блока реконфігурації 11, виходи блока реконфігурації 11 з'єднані з першою вихідною шиною 10, виходи аналізатора ресурсу 12 з'єднані з другою вихідною шиною 13. Працює автоматизована система розробки діагностичного забезпечення таким чином. У блоці пам'яті 3 записана множина видів відмов об'єкта діагностування, інформація про який подається на інформаційну шину 1. Формувач діагностичної моделі 2 на основі даних про об'єкт діагностування та множину відмов формує діагностичну модель. У блоці 4 одержання оцінок діагностичних ознак проводиться аналіз моделі, яка сформована у формувачі діагностичної моделі 2 та в блоці моделювання номінального процесу 5. Ознаки надходять на вхід аналізатора відхилень ознак 6, де порівнюються з даними блока 5 моделювання номінального процесу. У результаті формуються відхилення значень ознак. Блок 7 допускового контролю аналізує інформацію відхилень та можливі аварійні процеси, інформація про які записана в блоці пам'яті 8. У результаті на виходах блока допускового контролю 7 формується факт відмови, на базі якого аналізатор місця відмови 9 формує інформацію про місце відмови, на основі якої аналізатор ресурсу 12 проводить оцінку ресурсу системи і видає інформацію на другу вихідну шину 13, а блок реконфігурації 11 формує вид реконфігурації системи і видає цю інформацію на першу вихідну шину 10. Таким чином, заявлена система має розширені функціональні можливості, а саме спроможність визначати ресурс системи та проводити її реконфігурацію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Автоматизована система розробки діагностичного забезпечення, що містить інформаційну шину, вихідну шину, блок допускового контролю, два блока пам'яті, формувач діагностичної моделі, блок одержання оцінок діагностичних ознак, блок моделювання номінального процесу, аналізатор відхилень ознак, аналізатор місця відмов, причому виходи першого блока пам'яті з'єднані з першою групою блока допускового контролю, інформаційна шина з'єднана з першою групою входів формувача діагностичної моделі, виходи другого блока пам'яті з'єднані з другою групою входів формувача діагностичної моделі, виходи якого з'єднані з першою групою входів блока одержання оцінок діагностичних ознак, виходи блока одержання оцінок діагностичних ознак з'єднані з першою групою входів аналізатора відхилень ознак, виходи блока моделювання номінального процесу з'єднані з другими групами входів блока одержання оцінок діагностичних ознак та аналізатора відхилень ознак, виходи аналізатора відхилень ознак з'єднані з другою групою входів блока допускового контролю, виходи якого з'єднані з входами аналізатора місця відмови, яка відрізняється тим, що має блок реконфігурації, аналізатор ресурсу, другу вихідну шину, причому виходи аналізатора місця відмови з'єднані з входами аналізатора ресурсу та входами блока реконфігурації, виходи блока реконфігурації з'єднані з першою вихідною шиною, виходи аналізатора ресурсу з'єднані з другою вихідною шиною. 2 UA 111539 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
