Замок для гірничого кріплення із спецпрофілю

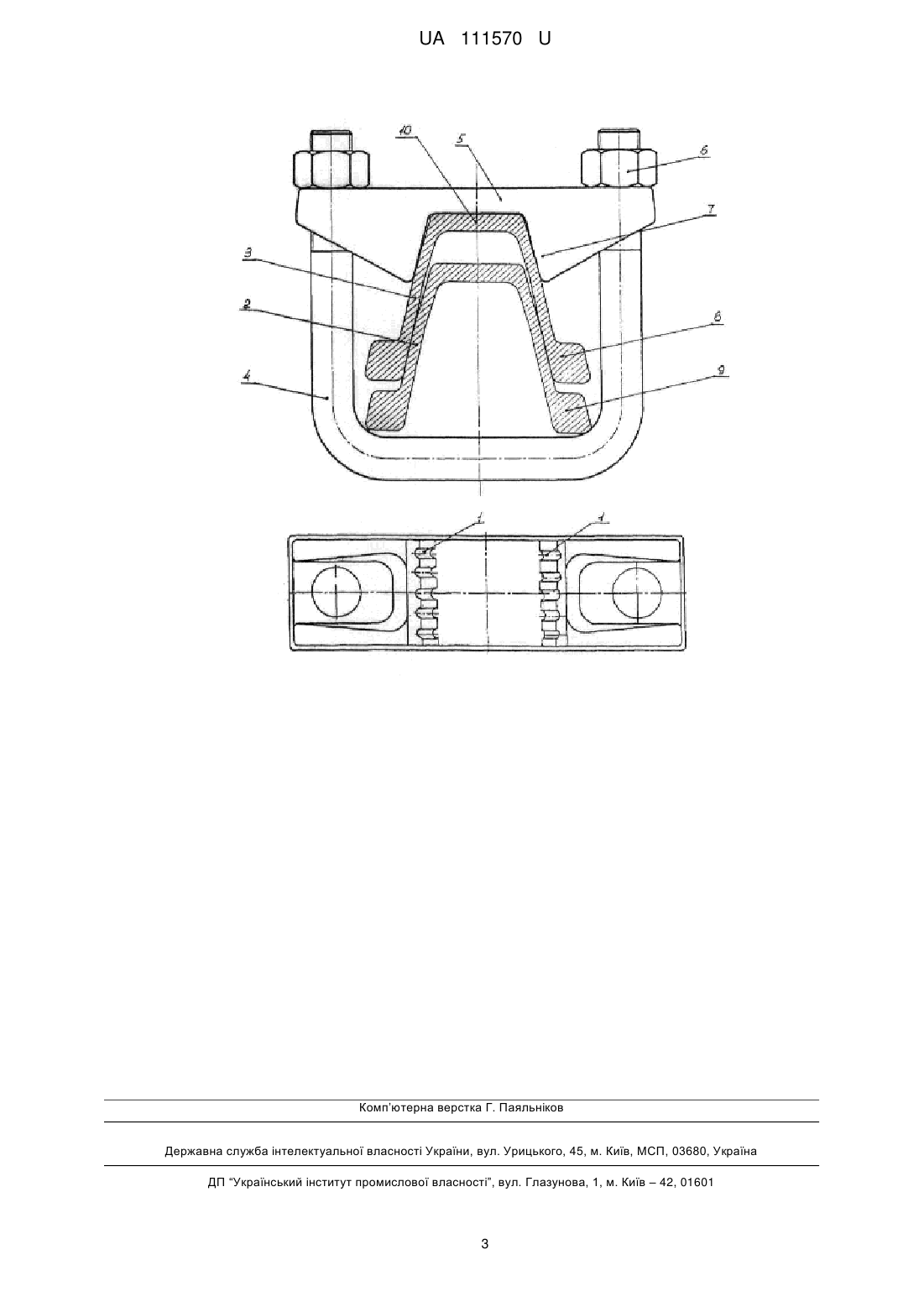

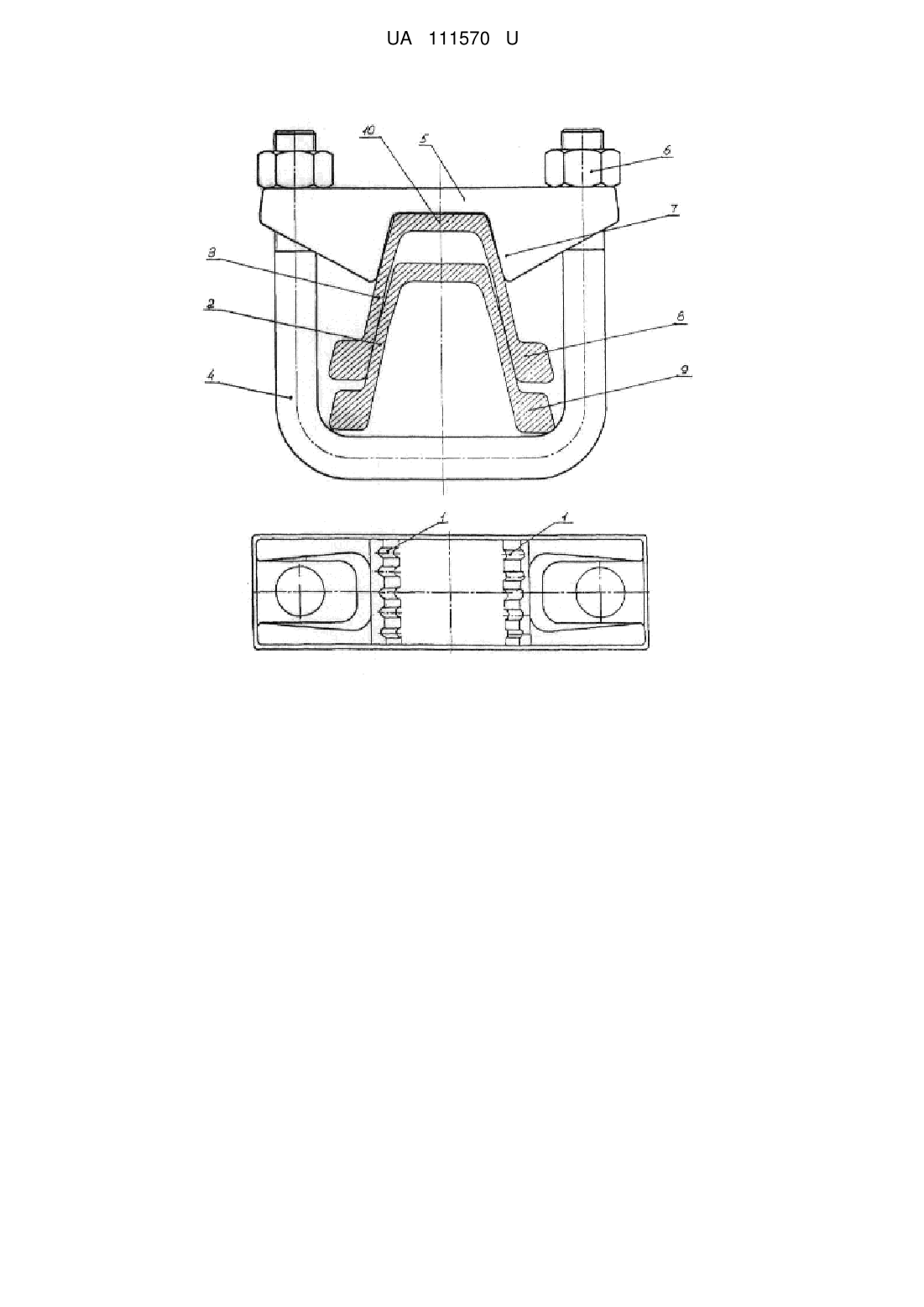

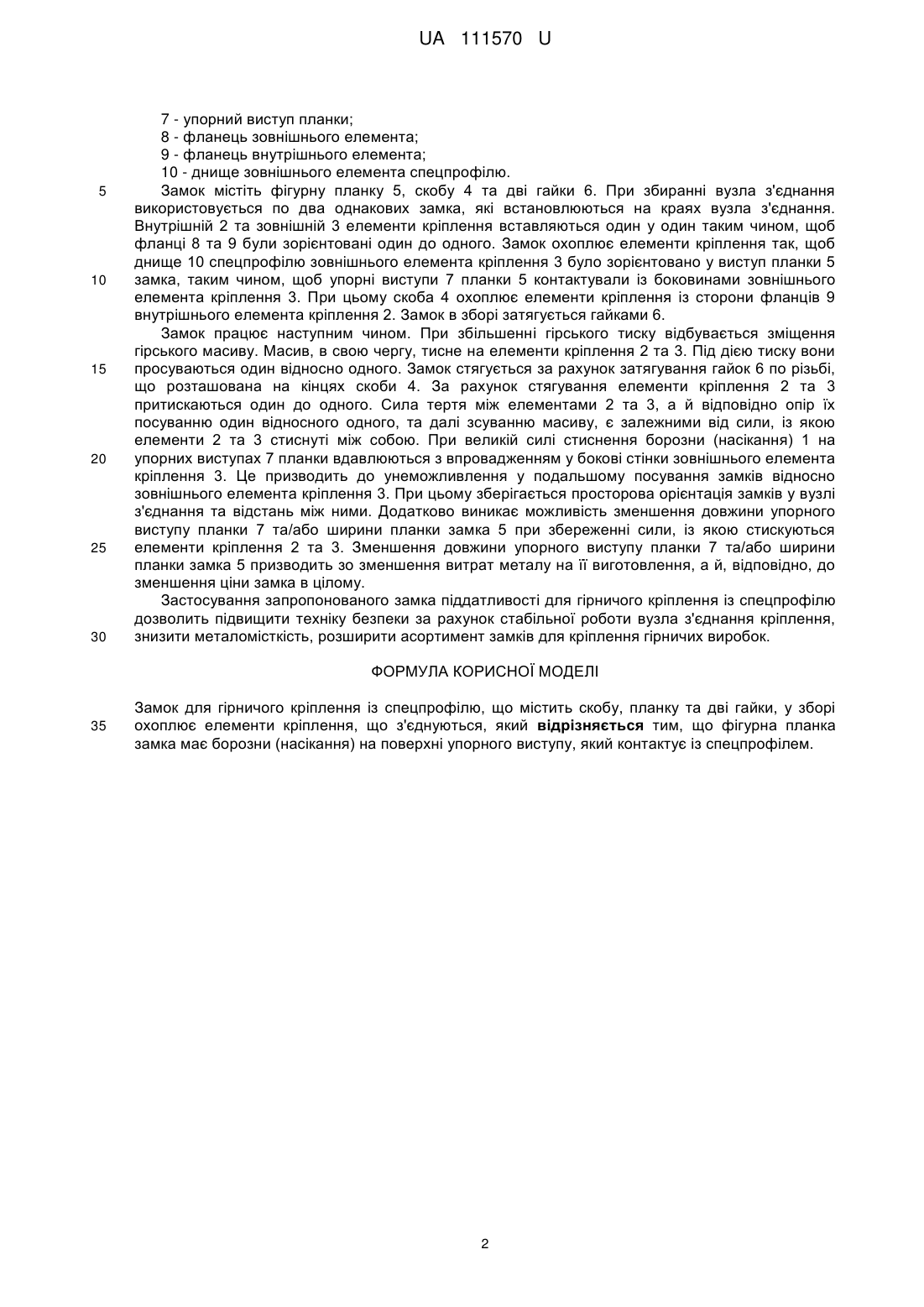

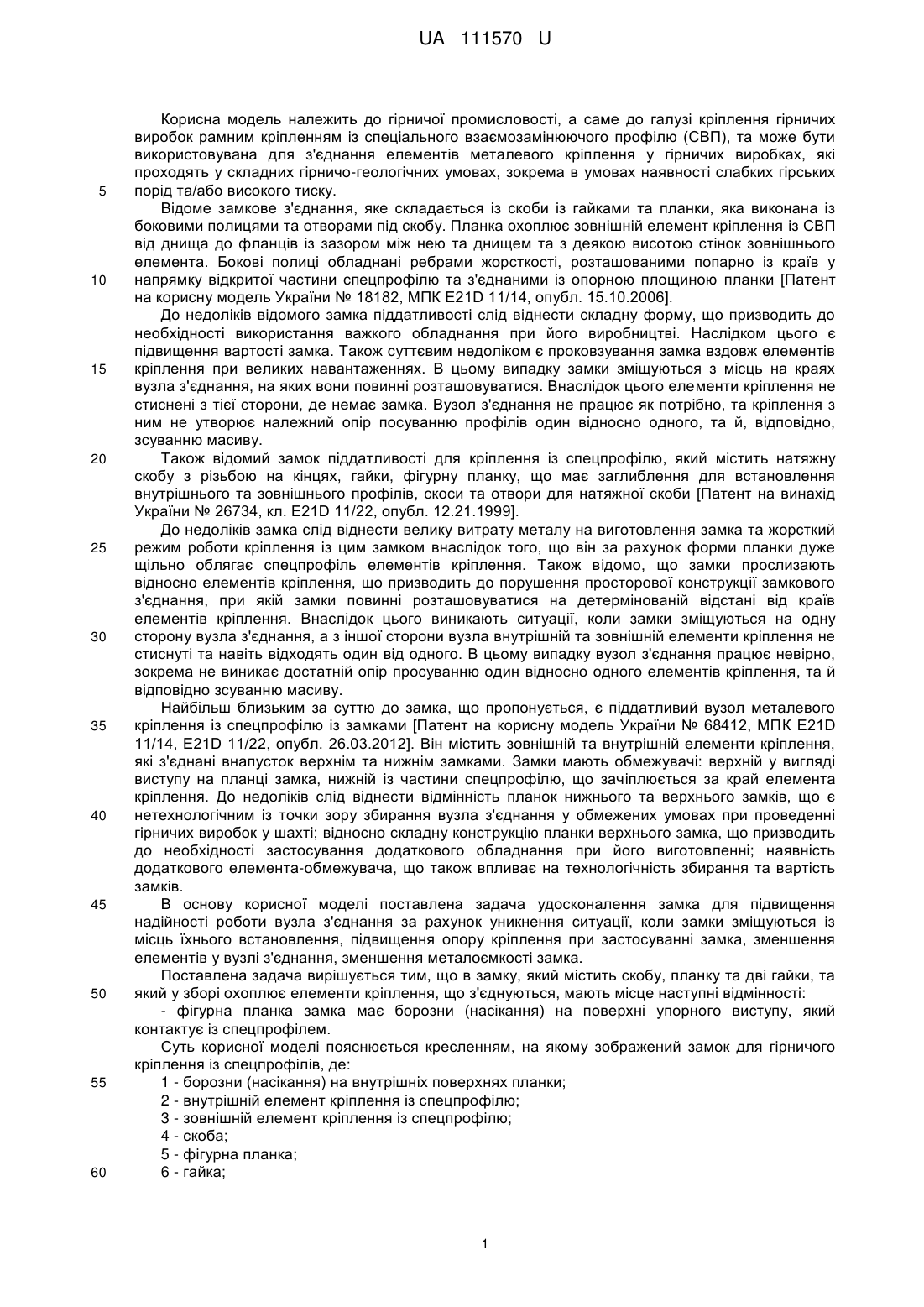

Реферат: Замок для гірничого кріплення із спецпрофілю містить скобу, планку та дві гайки, у зборі охоплює елементи кріплення, що з'єднуються. При цьому фігурна планка замка має борозни (насікання) на поверхні упорного виступу, який контактує із спецпрофілем. UA 111570 U (12) UA 111570 U UA 111570 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, а саме до галузі кріплення гірничих виробок рамним кріпленням із спеціального взаємозамінюючого профілю (СВП), та може бути використовувана для з'єднання елементів металевого кріплення у гірничих виробках, які проходять у складних гірничо-геологічних умовах, зокрема в умовах наявності слабких гірських порід та/або високого тиску. Відоме замкове з'єднання, яке складається із скоби із гайками та планки, яка виконана із боковими полицями та отворами під скобу. Планка охоплює зовнішній елемент кріплення із СВП від днища до фланців із зазором між нею та днищем та з деякою висотою стінок зовнішнього елемента. Бокові полиці обладнані ребрами жорсткості, розташованими попарно із країв у напрямку відкритої частини спецпрофілю та з'єднаними із опорною площиною планки [Патент на корисну модель України № 18182, МПК Е21D 11/14, опубл. 15.10.2006]. До недоліків відомого замка піддатливості слід віднести складну форму, що призводить до необхідності використання важкого обладнання при його виробництві. Наслідком цього є підвищення вартості замка. Також суттєвим недоліком є проковзування замка вздовж елементів кріплення при великих навантаженнях. В цьому випадку замки зміщуються з місць на краях вузла з'єднання, на яких вони повинні розташовуватися. Внаслідок цього елементи кріплення не стиснені з тієї сторони, де немає замка. Вузол з'єднання не працює як потрібно, та кріплення з ним не утворює належний опір посуванню профілів один відносно одного, та й, відповідно, зсуванню масиву. Також відомий замок піддатливості для кріплення із спецпрофілю, який містить натяжну скобу з різьбою на кінцях, гайки, фігурну планку, що має заглиблення для встановлення внутрішнього та зовнішнього профілів, скоси та отвори для натяжної скоби [Патент на винахід України № 26734, кл. Е21D 11/22, опубл. 12.21.1999]. До недоліків замка слід віднести велику витрату металу на виготовлення замка та жорсткий режим роботи кріплення із цим замком внаслідок того, що він за рахунок форми планки дуже щільно облягає спецпрофіль елементів кріплення. Також відомо, що замки прослизають відносно елементів кріплення, що призводить до порушення просторової конструкції замкового з'єднання, при якій замки повинні розташовуватися на детермінованій відстані від країв елементів кріплення. Внаслідок цього виникають ситуації, коли замки зміщуються на одну сторону вузла з'єднання, а з іншої сторони вузла внутрішній та зовнішній елементи кріплення не стиснуті та навіть відходять один від одного. В цьому випадку вузол з'єднання працює невірно, зокрема не виникає достатній опір просуванню один відносно одного елементів кріплення, та й відповідно зсуванню масиву. Найбільш близьким за суттю до замка, що пропонується, є піддатливий вузол металевого кріплення із спецпрофілю із замками [Патент на корисну модель України № 68412, МПК Е21D 11/14, Е21D 11/22, опубл. 26.03.2012]. Він містить зовнішній та внутрішній елементи кріплення, які з'єднані внапусток верхнім та нижнім замками. Замки мають обмежувачі: верхній у вигляді виступу на планці замка, нижній із частини спецпрофілю, що зачіплюється за край елемента кріплення. До недоліків слід віднести відмінність планок нижнього та верхнього замків, що є нетехнологічним із точки зору збирання вузла з'єднання у обмежених умовах при проведенні гірничих виробок у шахті; відносно складну конструкцію планки верхнього замка, що призводить до необхідності застосування додаткового обладнання при його виготовленні; наявність додаткового елемента-обмежувача, що також впливає на технологічність збирання та вартість замків. В основу корисної моделі поставлена задача удосконалення замка для підвищення надійності роботи вузла з'єднання за рахунок уникнення ситуації, коли замки зміщуються із місць їхнього встановлення, підвищення опору кріплення при застосуванні замка, зменшення елементів у вузлі з'єднання, зменшення металоємкості замка. Поставлена задача вирішується тим, що в замку, який містить скобу, планку та дві гайки, та який у зборі охоплює елементи кріплення, що з'єднуються, мають місце наступні відмінності: - фігурна планка замка має борозни (насікання) на поверхні упорного виступу, який контактує із спецпрофілем. Суть корисної моделі пояснюється кресленням, на якому зображений замок для гірничого кріплення із спецпрофілів, де: 1 - борозни (насікання) на внутрішніх поверхнях планки; 2 - внутрішній елемент кріплення із спецпрофілю; 3 - зовнішній елемент кріплення із спецпрофілю; 4 - скоба; 5 - фігурна планка; 6 - гайка; 1 UA 111570 U 5 10 15 20 25 30 7 - упорний виступ планки; 8 - фланець зовнішнього елемента; 9 - фланець внутрішнього елемента; 10 - днище зовнішнього елемента спецпрофілю. Замок містіть фігурну планку 5, скобу 4 та дві гайки 6. При збиранні вузла з'єднання використовується по два однакових замка, які встановлюються на краях вузла з'єднання. Внутрішній 2 та зовнішній 3 елементи кріплення вставляються один у один таким чином, щоб фланці 8 та 9 були зорієнтовані один до одного. Замок охоплює елементи кріплення так, щоб днище 10 спецпрофілю зовнішнього елемента кріплення 3 було зорієнтовано у виступ планки 5 замка, таким чином, щоб упорні виступи 7 планки 5 контактували із боковинами зовнішнього елемента кріплення 3. При цьому скоба 4 охоплює елементи кріплення із сторони фланців 9 внутрішнього елемента кріплення 2. Замок в зборі затягується гайками 6. Замок працює наступним чином. При збільшенні гірського тиску відбувається зміщення гірського масиву. Масив, в свою чергу, тисне на елементи кріплення 2 та 3. Під дією тиску вони просуваються один відносно одного. Замок стягується за рахунок затягування гайок 6 по різьбі, що розташована на кінцях скоби 4. За рахунок стягування елементи кріплення 2 та 3 притискаються один до одного. Сила тертя між елементами 2 та 3, а й відповідно опір їх посуванню один відносного одного, та далі зсуванню масиву, є залежними від сили, із якою елементи 2 та 3 стиснуті між собою. При великій силі стиснення борозни (насікання) 1 на упорних виступах 7 планки вдавлюються з впровадженням у бокові стінки зовнішнього елемента кріплення 3. Це призводить до унеможливлення у подальшому посування замків відносно зовнішнього елемента кріплення 3. При цьому зберігається просторова орієнтація замків у вузлі з'єднання та відстань між ними. Додатково виникає можливість зменшення довжини упорного виступу планки 7 та/або ширини планки замка 5 при збереженні сили, із якою стискуються елементи кріплення 2 та 3. Зменшення довжини упорного виступу планки 7 та/або ширини планки замка 5 призводить зо зменшення витрат металу на її виготовлення, а й, відповідно, до зменшення ціни замка в цілому. Застосування запропонованого замка піддатливості для гірничого кріплення із спецпрофілю дозволить підвищити техніку безпеки за рахунок стабільної роботи вузла з'єднання кріплення, знизити металомісткість, розширити асортимент замків для кріплення гірничих виробок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Замок для гірничого кріплення із спецпрофілю, що містить скобу, планку та дві гайки, у зборі охоплює елементи кріплення, що з'єднуються, який відрізняється тим, що фігурна планка замка має борозни (насікання) на поверхні упорного виступу, який контактує із спецпрофілем. 2 UA 111570 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
