Кульовий кран

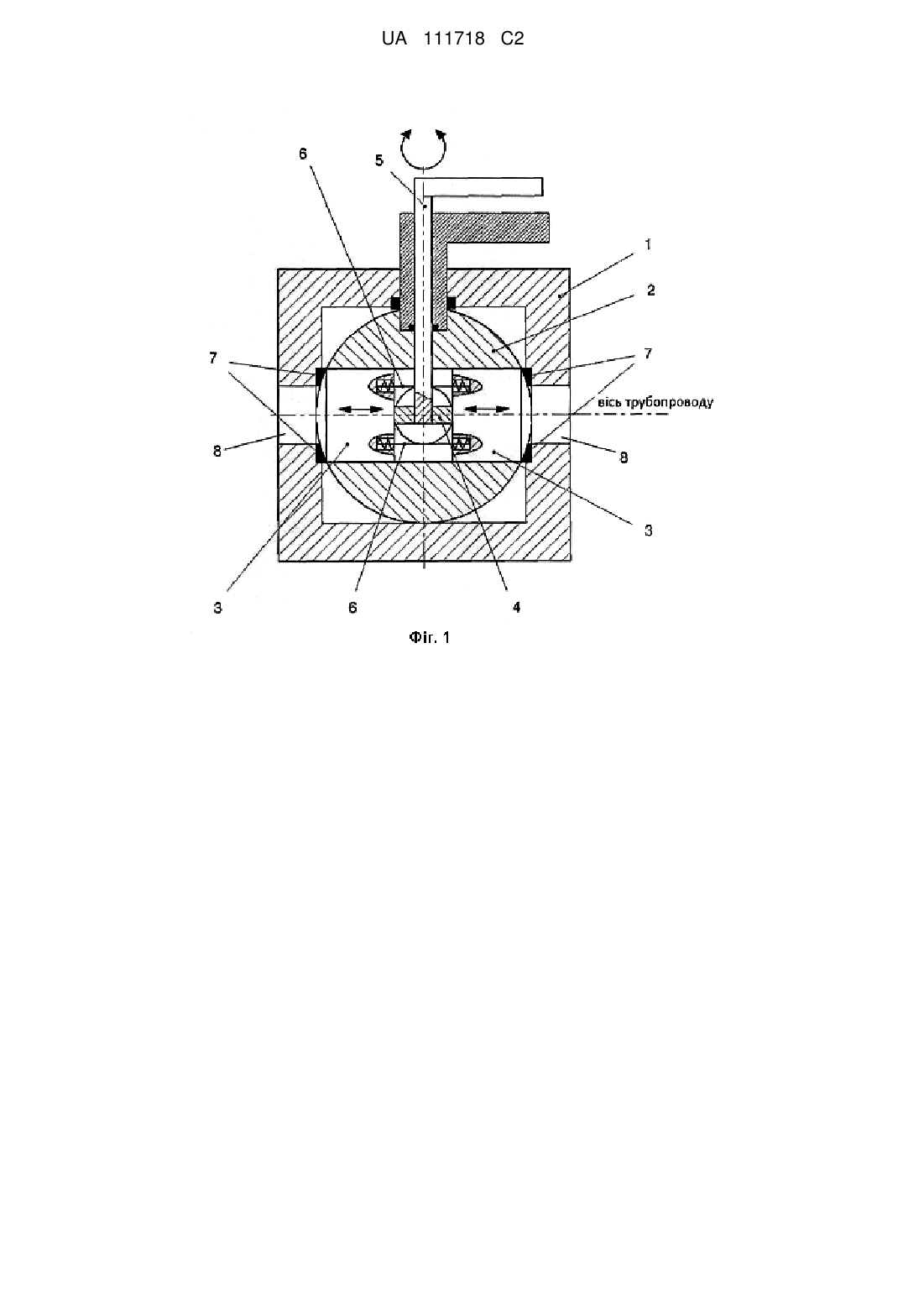

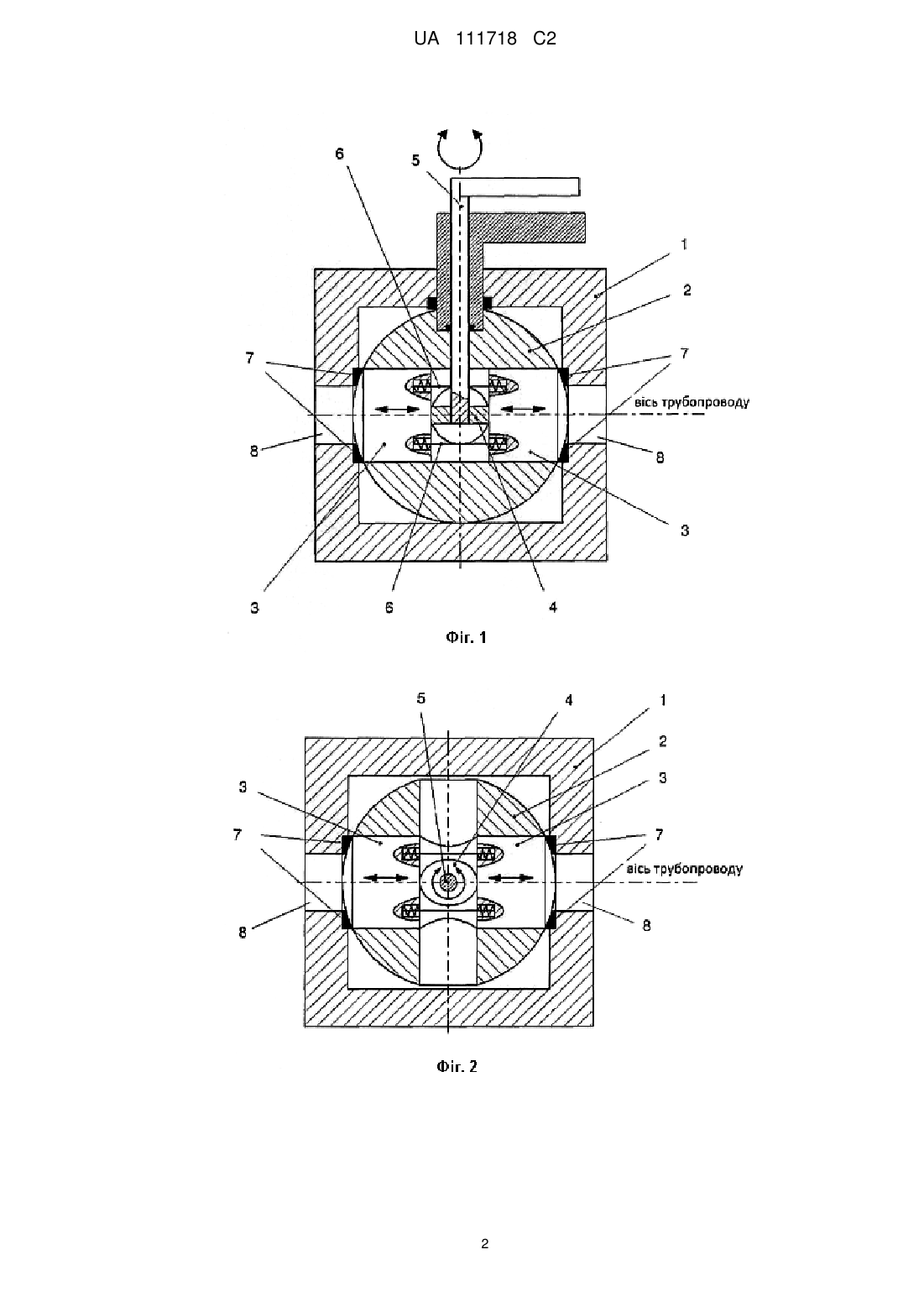

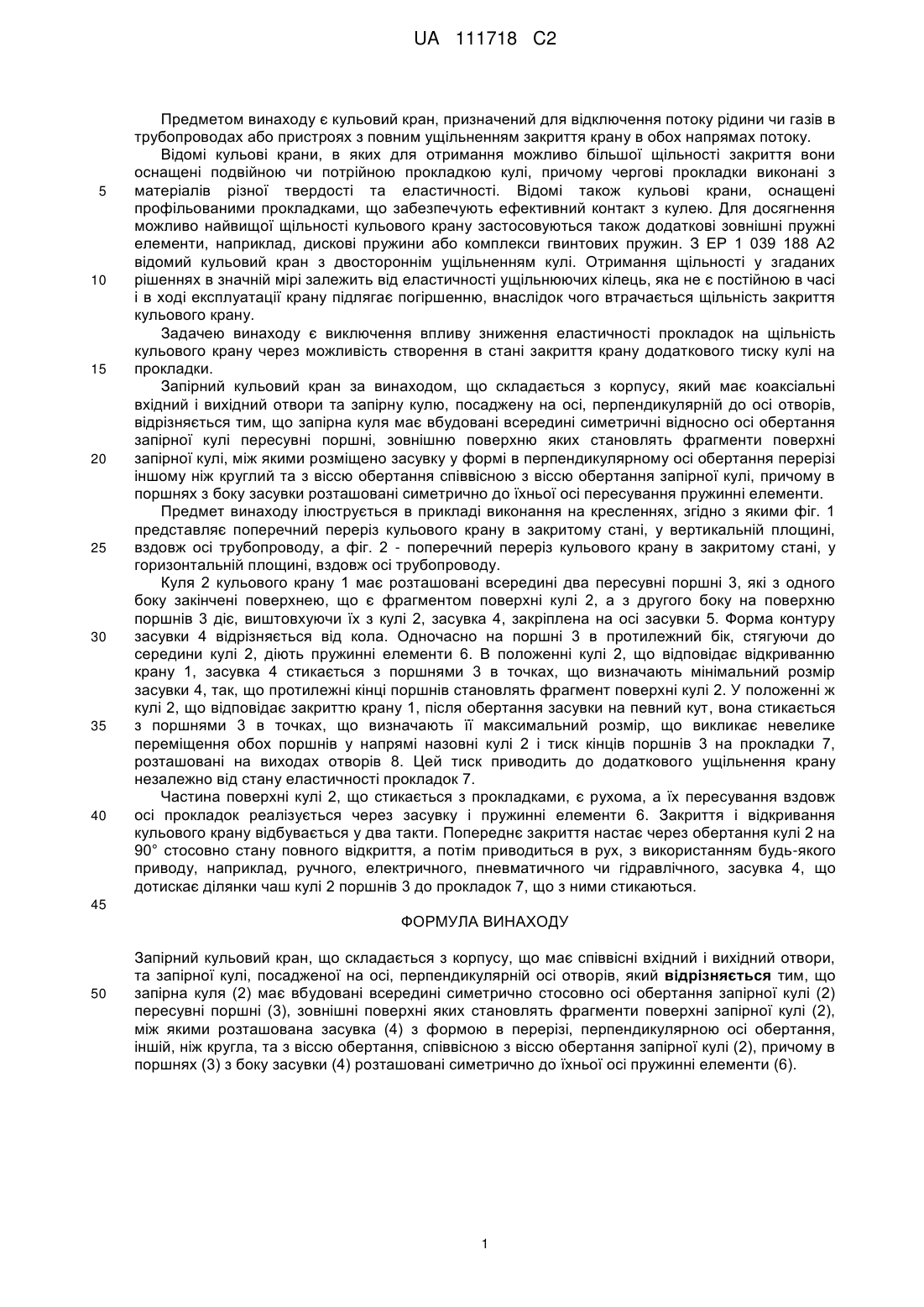

Реферат: Запірний кульовий кран складається з корпусу, що має співвісні вхідний і вихідний отвори, та запірної кулі, посадженої на осі, перпендикулярній осі отворів. Для створення додаткового тиску кулі на прокладки запірна куля (2) має вбудовані всередині симетрично стосовно осі обертання запірної кулі (2) пересувні поршні (3), зовнішні поверхні яких становлять фрагменти поверхні запірної кулі (2), між якими розташована засувка (4) з формою в перерізі, перпендикулярною осі обертання, іншій, ніж кругла, та з віссю обертання, співвісною з віссю обертання запірної кулі (2), причому в поршнях (3) з боку засувки (4) розташовані симетрично до їхньої осі пружинні елементи (6). UA 111718 C2 (12) UA 111718 C2 UA 111718 C2 5 10 15 20 25 30 35 40 Предметом винаходу є кульовий кран, призначений для відключення потоку рідини чи газів в трубопроводах або пристроях з повним ущільненням закриття крану в обох напрямах потоку. Відомі кульові крани, в яких для отримання можливо більшої щільності закриття вони оснащені подвійною чи потрійною прокладкою кулі, причому чергові прокладки виконані з матеріалів різної твердості та еластичності. Відомі також кульові крани, оснащені профільованими прокладками, що забезпечують ефективний контакт з кулею. Для досягнення можливо найвищої щільності кульового крану застосовуються також додаткові зовнішні пружні елементи, наприклад, дискові пружини або комплекси гвинтових пружин. З ЕР 1 039 188 А2 відомий кульовий кран з двостороннім ущільненням кулі. Отримання щільності у згаданих рішеннях в значній мірі залежить від еластичності ущільнюючих кілець, яка не є постійною в часі і в ході експлуатації крану підлягає погіршенню, внаслідок чого втрачається щільність закриття кульового крану. Задачею винаходу є виключення впливу зниження еластичності прокладок на щільність кульового крану через можливість створення в стані закриття крану додаткового тиску кулі на прокладки. Запірний кульовий кран за винаходом, що складається з корпусу, який має коаксіальні вхідний і вихідний отвори та запірну кулю, посаджену на осі, перпендикулярній до осі отворів, відрізняється тим, що запірна куля має вбудовані всередині симетричні відносно осі обертання запірної кулі пересувні поршні, зовнішню поверхню яких становлять фрагменти поверхні запірної кулі, між якими розміщено засувку у формі в перпендикулярному осі обертання перерізі іншому ніж круглий та з віссю обертання співвісною з віссю обертання запірної кулі, причому в поршнях з боку засувки розташовані симетрично до їхньої осі пересування пружинні елементи. Предмет винаходу ілюструється в прикладі виконання на кресленнях, згідно з якими фіг. 1 представляє поперечний переріз кульового крану в закритому стані, у вертикальній площині, вздовж осі трубопроводу, а фіг. 2 - поперечний переріз кульового крану в закритому стані, у горизонтальній площині, вздовж осі трубопроводу. Куля 2 кульового крану 1 має розташовані всередині два пересувні поршні 3, які з одного боку закінчені поверхнею, що є фрагментом поверхні кулі 2, а з другого боку на поверхню поршнів 3 діє, виштовхуючи їх з кулі 2, засувка 4, закріплена на осі засувки 5. Форма контуру засувки 4 відрізняється від кола. Одночасно на поршні 3 в протилежний бік, стягуючи до середини кулі 2, діють пружинні елементи 6. В положенні кулі 2, що відповідає відкриванню крану 1, засувка 4 стикається з поршнями 3 в точках, що визначають мінімальний розмір засувки 4, так, що протилежні кінці поршнів становлять фрагмент поверхні кулі 2. У положенні ж кулі 2, що відповідає закриттю крану 1, після обертання засувки на певний кут, вона стикається з поршнями 3 в точках, що визначають її максимальний розмір, що викликає невелике переміщення обох поршнів у напрямі назовні кулі 2 і тиск кінців поршнів 3 на прокладки 7, розташовані на виходах отворів 8. Цей тиск приводить до додаткового ущільнення крану незалежно від стану еластичності прокладок 7. Частина поверхні кулі 2, що стикається з прокладками, є рухома, а їх пересування вздовж осі прокладок реалізується через засувку і пружинні елементи 6. Закриття і відкривання кульового крану відбувається у два такти. Попереднє закриття настає через обертання кулі 2 на 90° стосовно стану повного відкриття, а потім приводиться в рух, з використанням будь-якого приводу, наприклад, ручного, електричного, пневматичного чи гідравлічного, засувка 4, що дотискає ділянки чаш кулі 2 поршнів 3 до прокладок 7, що з ними стикаються. 45 ФОРМУЛА ВИНАХОДУ 50 Запірний кульовий кран, що складається з корпусу, що має співвісні вхідний і вихідний отвори, та запірної кулі, посадженої на осі, перпендикулярній осі отворів, який відрізняється тим, що запірна куля (2) має вбудовані всередині симетрично стосовно осі обертання запірної кулі (2) пересувні поршні (3), зовнішні поверхні яких становлять фрагменти поверхні запірної кулі (2), між якими розташована засувка (4) з формою в перерізі, перпендикулярною осі обертання, іншій, ніж кругла, та з віссю обертання, співвісною з віссю обертання запірної кулі (2), причому в поршнях (3) з боку засувки (4) розташовані симетрично до їхньої осі пружинні елементи (6). 1 UA 111718 C2 2 UA 111718 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
