Кран кульовий

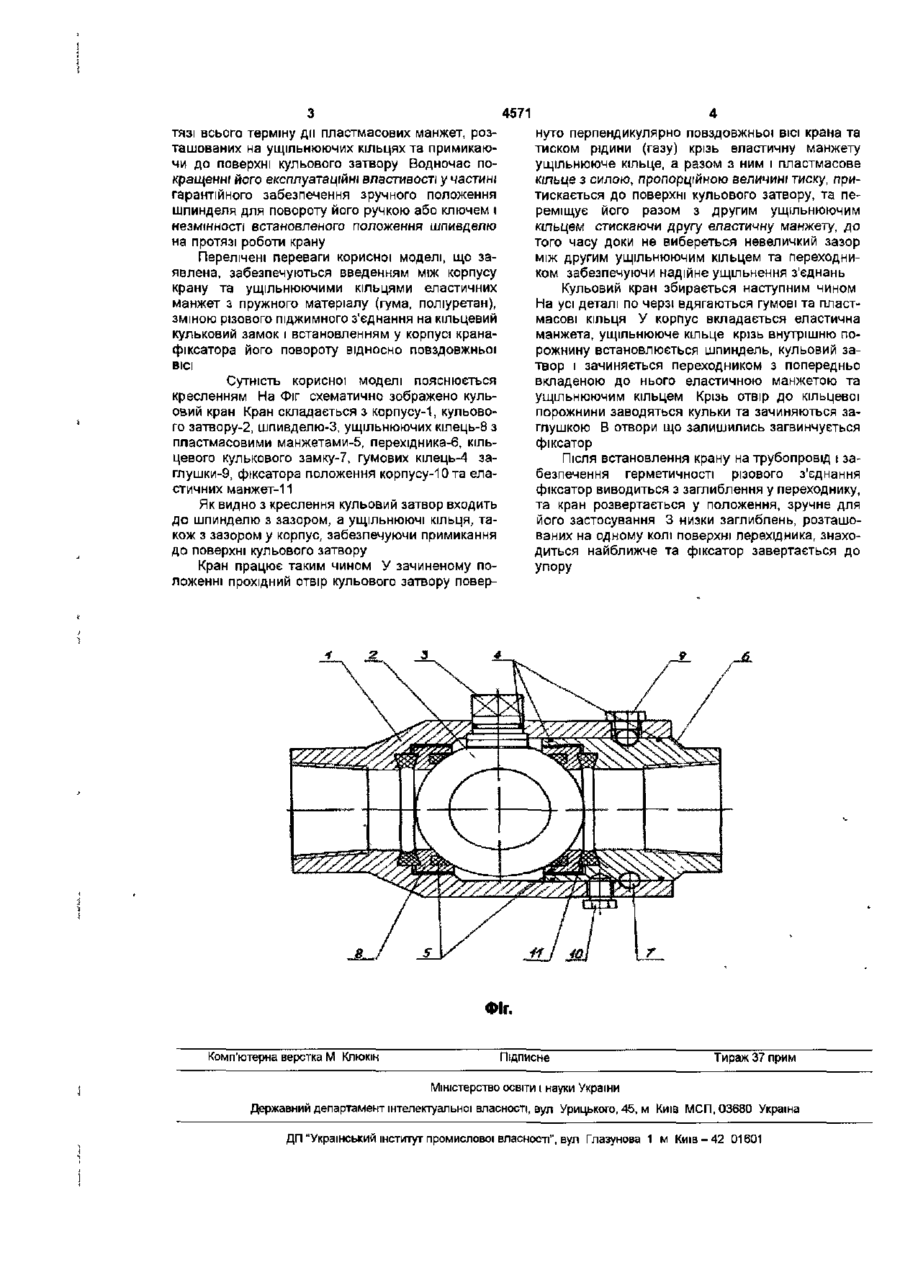

1 Кульовий кран що містить корпус, в якому розташований кульовий затвор, шпиндель, ущільнюючі кільця з пластмасовими манжетами, що примикають до поверхні кулькового затвора, причому ущільнюючі кільця можуть обмежено рухатись як у площині, перпендикулярній до повздовжньої осі крана, так і вздовж осі крана разом з кульовим затвором, причому корпус крана є тілом обертання з поверхнею СПІВВІСНОЮ повздовжній осі крана, який відрізняється тим, що обидва ущільнюючих кільця спираються торцевими поверхнями на корпус крана крізь еластичні манжети, що забезпечують притискання ущільнюючих кілець до поверхні кульового затвора за рахунок тиску робочої рідини (газу) незалежно від напрямку потоку та положення кульового затвора 2 Кульовий кран за п 1, який відрізняється тим, що оснащений кульковим кільцевим замком і фіксатором повороту корпусу крана навколо його повздовжньої осі Корисна модель відноситься до трубопровідної арматури, зокрема до кульових кранів, які можуть застосовуватись у нафтової, газової, хімічної та інших галузях народного господарства, де використовується запірна арматура Найбільш близькими за технічною сутністю до даної корисної моделі є корисна модель, що описана у патенті №1235, виданому 15 05 2002р у бюлетені №5 ДДІВ України Вказана корисна модель являє собою кульовий кран, що складається з корпусу, у якому розміщенні кульовий затвор, шпиндель, ущільнюючі кільця з пластмасовими манжетами, що примикають до поверхні кульового затвору, при цьому ущільнюючі кільця можуть обмежено рухатись як у площині перпендикулярної віджимання у практиці буде призводити до змінювання кутового положення корпусу крана на трубопроводі Крім вказаних операцій необхідно ще визвільняти та піджимати друге різове муфтове з'єднання 2 Як показала практика - різові з'єднання, що працюють при високих тисках, мають властивість заклинюватись і процес праці з ними суттєво ускладнюється Крім того різи, розраховані на високі тиски, мають відносно великий крок довжину, матеріаломісткість та трудомісткість, що призводить до збільшення ваги крану та його вартості 3 Після нагвинчування крану на трубопровід положення його шпинделя рідко буває зручним для використання, тому що кутове положення початку різи непередбачувано, а на практиці у першу чергу домагаються герметичності по різовому з'єднанню корпусу з трубопроводом 4 В конструкції крану проникаючим зусиллям рідини(газу) крізь ущільнення протистоять стискаючи зусилля від попередньої стяжки різового з'єднання Таким чином корпус крану фактично підлягає подвійному навантаженню та стає перевантаженим У даної корисної моделі кульового крану суттєво зменьшана його вага, габарити та трудомісткість Виключена необхідність підтяжки ущільнюючих кілець до кульового затвору на про до повздовжньої ОІСІ крану так і вздовж ОІСІ крану разом з кульовим затвором, а корпус крану є тілом обертання з поверхнею, СПІВВІСНОЮ повздовжньої ВІСІ крану Вказаної корисної моделі, при простоті та технологічності, притаманні такі недоліки 1 Після КІЛЬКОХ поворотів затвору із положення „відчинено" до „зачинено" і навпаки пластмасові кільця знашиваються і необхідно відпустити контргайку Особливо великий знос буде траплятися при великих тисках і при наявності абразивних часток у розчинах, що застосовуються при обробці свердловин нафти та газу Та кожне таке 4571 нуто перпендикулярно повздовжньої ВІСІ крана та тиском рідини (газу) крізь еластичну манжету ущільнююче кільце, а разом з ним і пластмасове кільце з силою, пропорційною величині тиску, притискається до поверхні кульового затвору, та переміщує його разом з другим ущільнюючим кільцем стискаючи другу еластичну манжету, до того часу доки не вибереться невеличкий зазор між другим ущільнюючим кільцем та переходником забезпечуючи надійне ущільнення з'єднань Кульовий кран збирається наступним чином На усі деталі по черзі вдягаються гумові та пластмасові кільця У корпус вкладається еластична манжета, ущільнююче кільце крізь внутрішню порожнину встановлюється шпиндель, кульовий затвор і зачиняється переходником з попередньо вкладеною до нього еластичною манжетою та ущільнюючим кільцем Крізь отвір до кільцевої порожнини заводяться кульки та зачиняються заглушкою В отвори що залишились загвинчується фіксатор Після встановлення крану на трубопровід і забезпечення герметичності різового з'єднання фіксатор виводиться з заглиблення у переходнику, та кран розвертається у положення, зручне для його застосування 3 низки заглиблень, розташованих на одному колі поверхні перехідника, знаходиться найближче та фіксатор завертається до упору тязі всього терміну дії пластмасових манжет, розташованих на ущільнюючих кільцях та примикаючи до поверхні кульового затвору Водночас покращенні його експлуатаційні властивості у частині гарантійного забезпечення зручного положення шпинделя для повороту його ручкою або ключем і незмінності встановленого положення шпивделю на протязі роботи крану Перелічені переваги корисної моделі, що заявлена, забезпечуються введенням МІЖ корпусу крану та ущільнюючими кільцями еластичних манжет з пружного матеріалу (гума, поліуретан), зміною різового піджимного з'єднання на кільцевий кульковий замок і встановленням у корпусі кранафіксатора його повороту відносно повздовжньої ВІСІ Сутність корисної моделі пояснюється кресленням На Фіг схематично зображено кульовий кран Кран складається з корпусу-1, кульового затвору-2, шпивделю-3, ущільнюючих кілець-8 з пластмасовими манжетами-5, перехідника-6, кільцевого кулькового замку-7, гумових кілець-4 заглушки-9, фіксатора положення корпусу-1 Ота еластичних манжет-11 Як видно з креслення кульовий затвор входить до шпинделю з зазором, а ущільнюючі кільця, також з зазором у корпус, забезпечуючи примикання до поверхні кульового затвору Кран працює таким чином У зачиненому положенні прохідний отвір кульового затвору повер Фіг. Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ МСП, 03680 Україна ДП "Український інститут промислової власності", вул Глазунова 1 м Київ-42 01601
