Пристрій для видавлювання пастоподібного вмісту з еластичного тюбика

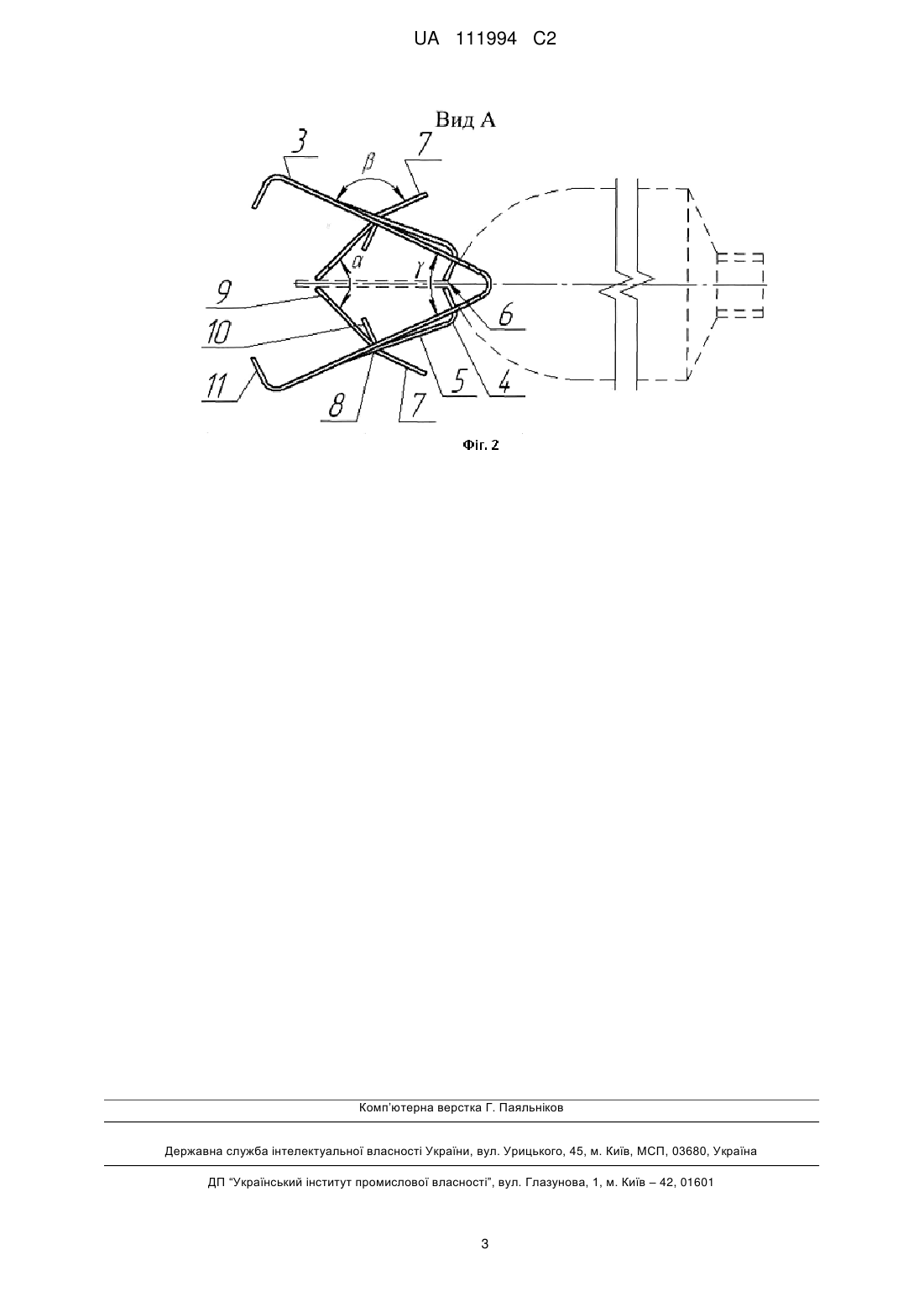

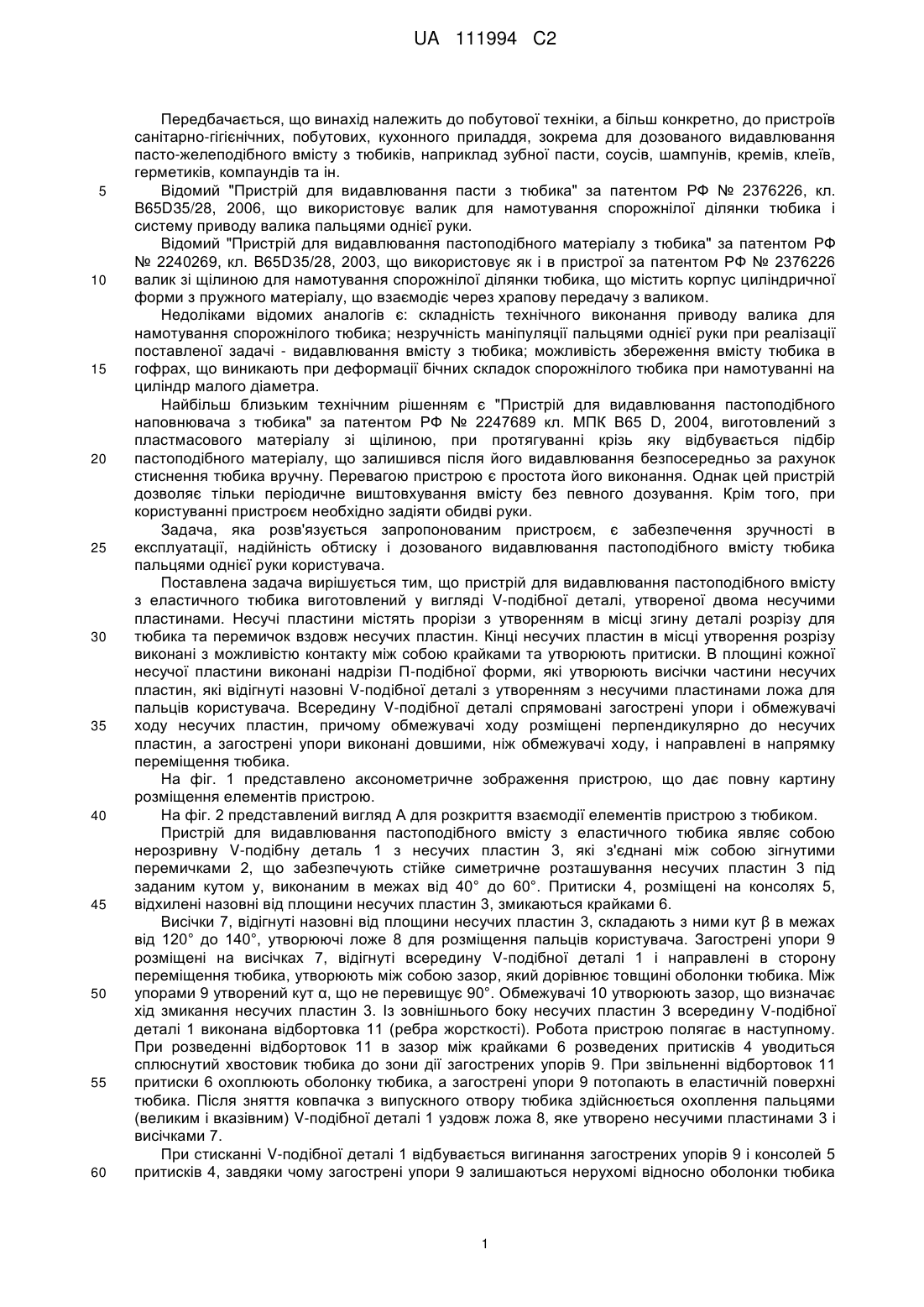

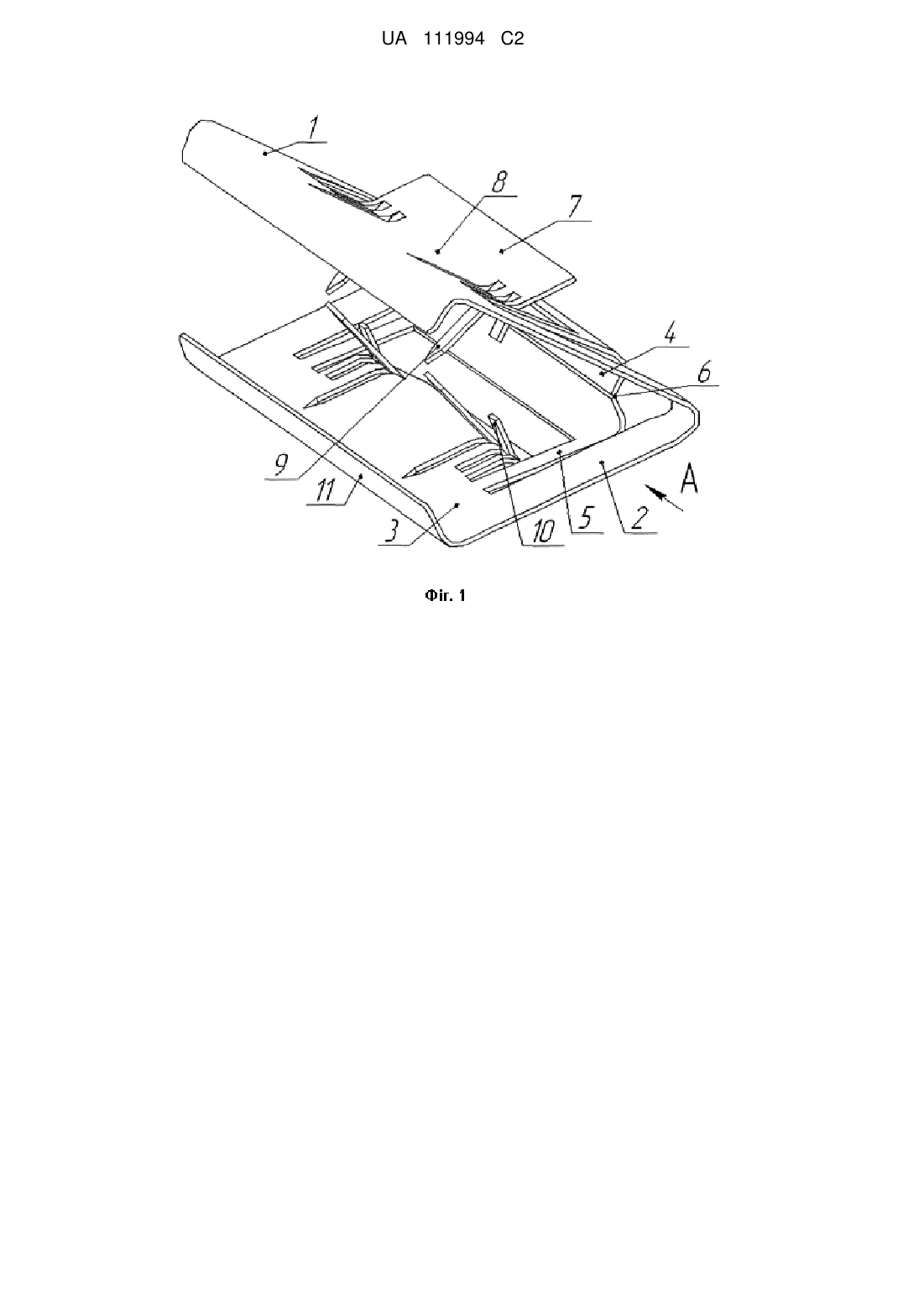

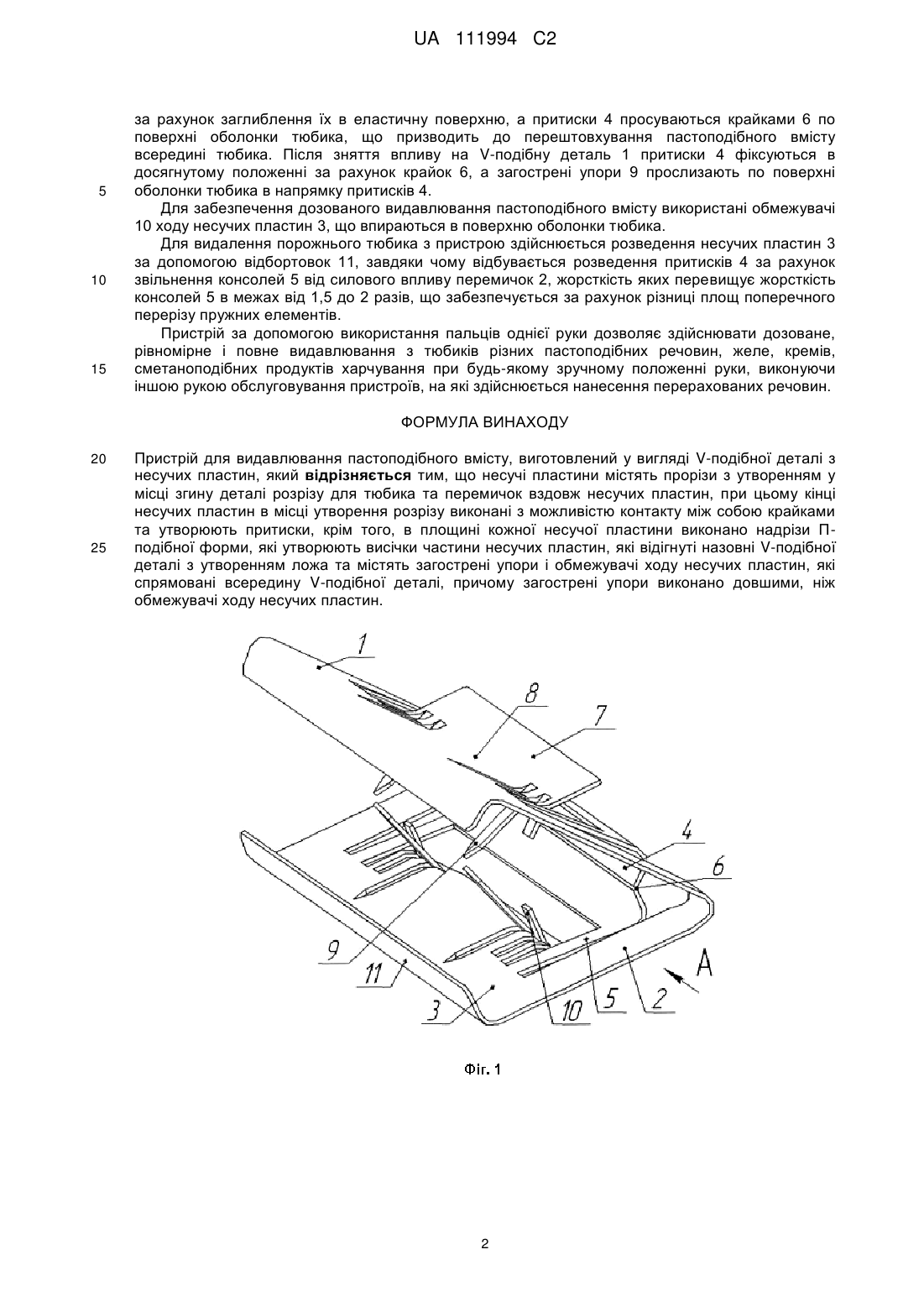

Реферат: Винахід належить до побутової техніки, а більш конкретно, до пристроїв санітарно-гігієнічним, побутовим, кухонного приладдя, зокрема для дозованого видавлювання пасто - желеподібного вмісту з тюбиків, наприклад, зубної пасти, соусів, шампунів, кремів, клеїв, герметиків, компаундів і ін. Пристрій для видавлювання пастоподібного вмісту, виготовлений у вигляді V-подібної деталі з несучих пластин. Несучі пластини містять прорізи з утворенням у місці згину деталі розрізу для тюбика та перемичок вздовж несучих пластин, при цьому кінці несучих пластин в місці утворення розрізу виконані з можливістю контакту між собою крайками та утворюють притиски, крім того, в площині кожної несучої пластини виконано надрізи П-подібної форми, які утворюють висічки частини несучих пластин, які відігнуті назовні V-подібної деталі з утворенням ложа та містять загострені упори і обмежувачі ходу несучих пластин, які спрямовані всередину V-подібної деталі, причому загострені упори виконано довшими, ніж обмежувачі ходу несучих пластин. UA 111994 C2 (12) UA 111994 C2 UA 111994 C2 5 10 15 20 25 30 35 40 45 50 55 60 Передбачається, що винахід належить до побутової техніки, а більш конкретно, до пристроїв санітарно-гігієнічних, побутових, кухонного приладдя, зокрема для дозованого видавлювання пасто-желеподібного вмісту з тюбиків, наприклад зубної пасти, соусів, шампунів, кремів, клеїв, герметиків, компаундів та ін. Відомий "Пристрій для видавлювання пасти з тюбика" за патентом РФ № 2376226, кл. B65D35/28, 2006, що використовує валик для намотування спорожнілої ділянки тюбика і систему приводу валика пальцями однієї руки. Відомий "Пристрій для видавлювання пастоподібного матеріалу з тюбика" за патентом РФ № 2240269, кл. B65D35/28, 2003, що використовує як і в пристрої за патентом РФ № 2376226 валик зі щілиною для намотування спорожнілої ділянки тюбика, що містить корпус циліндричної форми з пружного матеріалу, що взаємодіє через храпову передачу з валиком. Недоліками відомих аналогів є: складність технічного виконання приводу валика для намотування спорожнілого тюбика; незручність маніпуляції пальцями однієї руки при реалізації поставленої задачі - видавлювання вмісту з тюбика; можливість збереження вмісту тюбика в гофрах, що виникають при деформації бічних складок спорожнілого тюбика при намотуванні на циліндр малого діаметра. Найбільш близьким технічним рішенням є "Пристрій для видавлювання пастоподібного наповнювача з тюбика" за патентом РФ № 2247689 кл. МПК В65 D, 2004, виготовлений з пластмасового матеріалу зі щілиною, при протягуванні крізь яку відбувається підбір пастоподібного матеріалу, що залишився після його видавлювання безпосередньо за рахунок стиснення тюбика вручну. Перевагою пристрою є простота його виконання. Однак цей пристрій дозволяє тільки періодичне виштовхування вмісту без певного дозування. Крім того, при користуванні пристроєм необхідно задіяти обидві руки. Задача, яка розв'язується запропонованим пристроєм, є забезпечення зручності в експлуатації, надійність обтиску і дозованого видавлювання пастоподібного вмісту тюбика пальцями однієї руки користувача. Поставлена задача вирішується тим, що пристрій для видавлювання пастоподібного вмісту з еластичного тюбика виготовлений у вигляді V-подібної деталі, утвореної двома несучими пластинами. Несучі пластини містять прорізи з утворенням в місці згину деталі розрізу для тюбика та перемичок вздовж несучих пластин. Кінці несучих пластин в місці утворення розрізу виконані з можливістю контакту між собою крайками та утворюють притиски. В площині кожної несучої пластини виконані надрізи П-подібної форми, які утворюють висічки частини несучих пластин, які відігнуті назовні V-подібної деталі з утворенням з несучими пластинами ложа для пальців користувача. Всередину V-подібної деталі спрямовані загострені упори і обмежувачі ходу несучих пластин, причому обмежувачі ходу розміщені перпендикулярно до несучих пластин, а загострені упори виконані довшими, ніж обмежувачі ходу, і направлені в напрямку переміщення тюбика. На фіг. 1 представлено аксонометричне зображення пристрою, що дає повну картину розміщення елементів пристрою. На фіг. 2 представлений вигляд А для розкриття взаємодії елементів пристрою з тюбиком. Пристрій для видавлювання пастоподібного вмісту з еластичного тюбика являє собою нерозривну V-подібну деталь 1 з несучих пластин 3, які з'єднані між собою зігнутими перемичками 2, що забезпечують стійке симетричне розташування несучих пластин 3 під заданим кутом у, виконаним в межах від 40° до 60°. Притиски 4, розміщені на консолях 5, відхилені назовні від площини несучих пластин 3, змикаються крайками 6. Висічки 7, відігнуті назовні від площини несучих пластин 3, складають з ними кут β в межах від 120° до 140°, утворюючі ложе 8 для розміщення пальців користувача. Загострені упори 9 розміщені на висічках 7, відігнуті всередину V-подібної деталі 1 і направлені в сторону переміщення тюбика, утворюють між собою зазор, який дорівнює товщині оболонки тюбика. Між упорами 9 утворений кут α, що не перевищує 90°. Обмежувачі 10 утворюють зазор, що визначає хід змикання несучих пластин 3. Із зовнішнього боку несучих пластин 3 всередину V-подібної деталі 1 виконана відбортовка 11 (ребра жорсткості). Робота пристрою полягає в наступному. При розведенні відбортовок 11 в зазор між крайками 6 розведених притисків 4 уводиться сплюснутий хвостовик тюбика до зони дії загострених упорів 9. При звільненні відбортовок 11 притиски 6 охоплюють оболонку тюбика, а загострені упори 9 потопають в еластичній поверхні тюбика. Після зняття ковпачка з випускного отвору тюбика здійснюється охоплення пальцями (великим і вказівним) V-подібної деталі 1 уздовж ложа 8, яке утворено несучими пластинами 3 і висічками 7. При стисканні V-подібної деталі 1 відбувається вигинання загострених упорів 9 і консолей 5 притисків 4, завдяки чому загострені упори 9 залишаються нерухомі відносно оболонки тюбика 1 UA 111994 C2 5 10 15 за рахунок заглиблення їх в еластичну поверхню, а притиски 4 просуваються крайками 6 по поверхні оболонки тюбика, що призводить до перештовхування пастоподібного вмісту всередині тюбика. Після зняття впливу на V-подібну деталь 1 притиски 4 фіксуються в досягнутому положенні за рахунок крайок 6, а загострені упори 9 прослизають по поверхні оболонки тюбика в напрямку притисків 4. Для забезпечення дозованого видавлювання пастоподібного вмісту використані обмежувачі 10 ходу несучих пластин 3, що впираються в поверхню оболонки тюбика. Для видалення порожнього тюбика з пристрою здійснюється розведення несучих пластин 3 за допомогою відбортовок 11, завдяки чому відбувається розведення притисків 4 за рахунок звільнення консолей 5 від силового впливу перемичок 2, жорсткість яких перевищує жорсткість консолей 5 в межах від 1,5 до 2 разів, що забезпечується за рахунок різниці площ поперечного перерізу пружних елементів. Пристрій за допомогою використання пальців однієї руки дозволяє здійснювати дозоване, рівномірне і повне видавлювання з тюбиків різних пастоподібних речовин, желе, кремів, сметаноподібних продуктів харчування при будь-якому зручному положенні руки, виконуючи іншою рукою обслуговування пристроїв, на які здійснюється нанесення перерахованих речовин. ФОРМУЛА ВИНАХОДУ 20 25 Пристрій для видавлювання пастоподібного вмісту, виготовлений у вигляді V-подібної деталі з несучих пластин, який відрізняється тим, що несучі пластини містять прорізи з утворенням у місці згину деталі розрізу для тюбика та перемичок вздовж несучих пластин, при цьому кінці несучих пластин в місці утворення розрізу виконані з можливістю контакту між собою крайками та утворюють притиски, крім того, в площині кожної несучої пластини виконано надрізи Пподібної форми, які утворюють висічки частини несучих пластин, які відігнуті назовні V-подібної деталі з утворенням ложа та містять загострені упори і обмежувачі ходу несучих пластин, які спрямовані всередину V-подібної деталі, причому загострені упори виконано довшими, ніж обмежувачі ходу несучих пластин. 2 UA 111994 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
