Тактичний збройовий ремінь “долг м3″

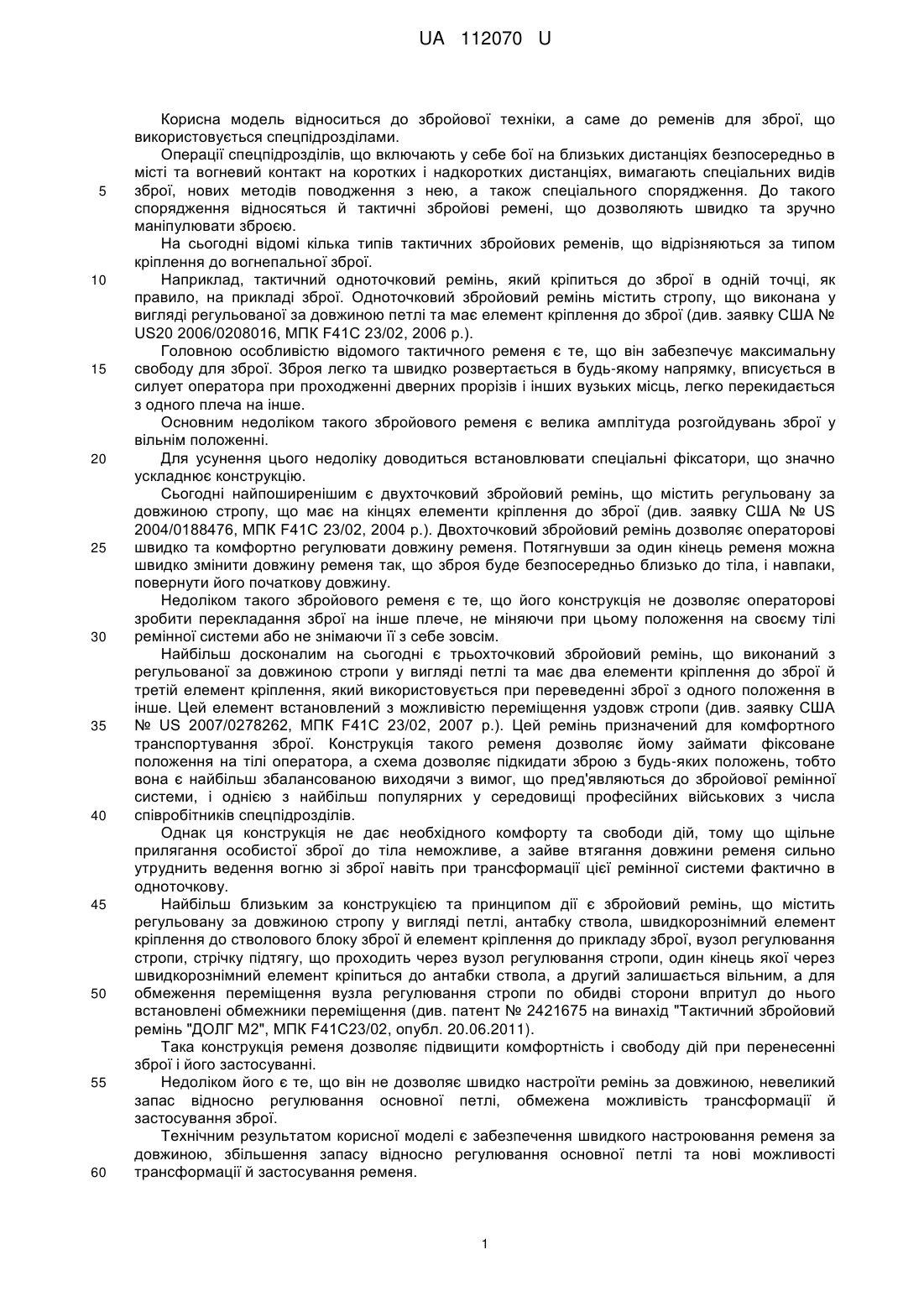

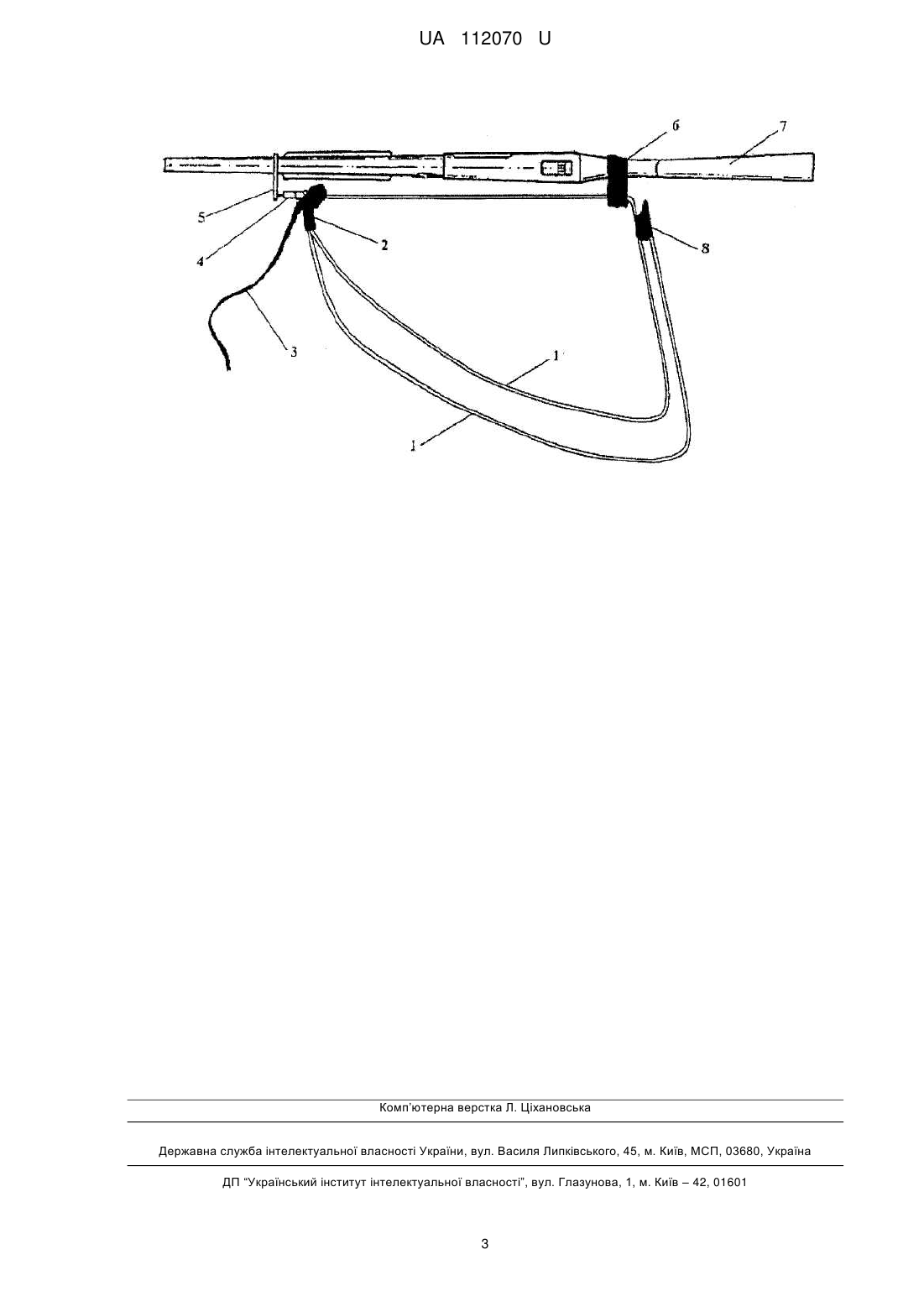

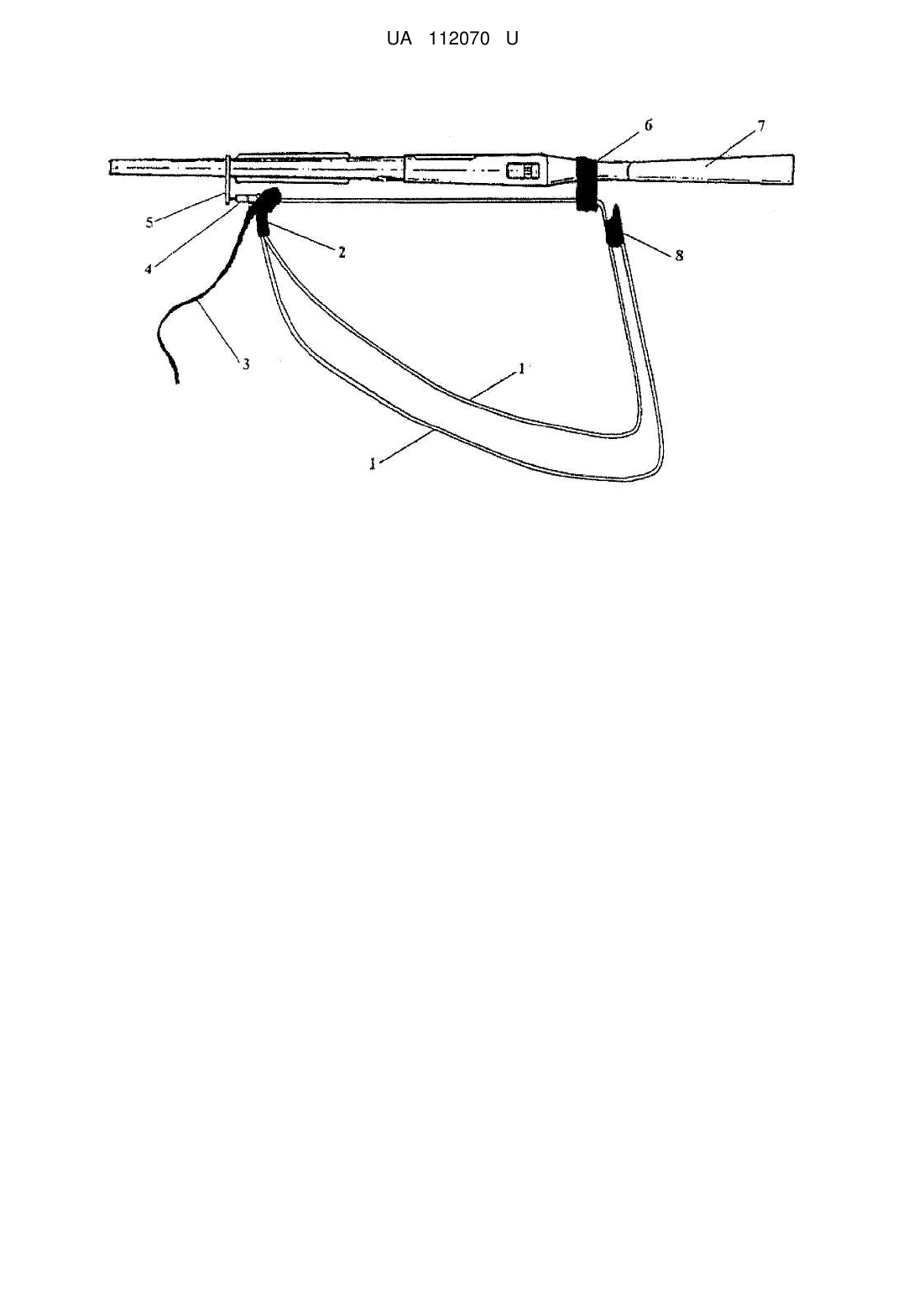

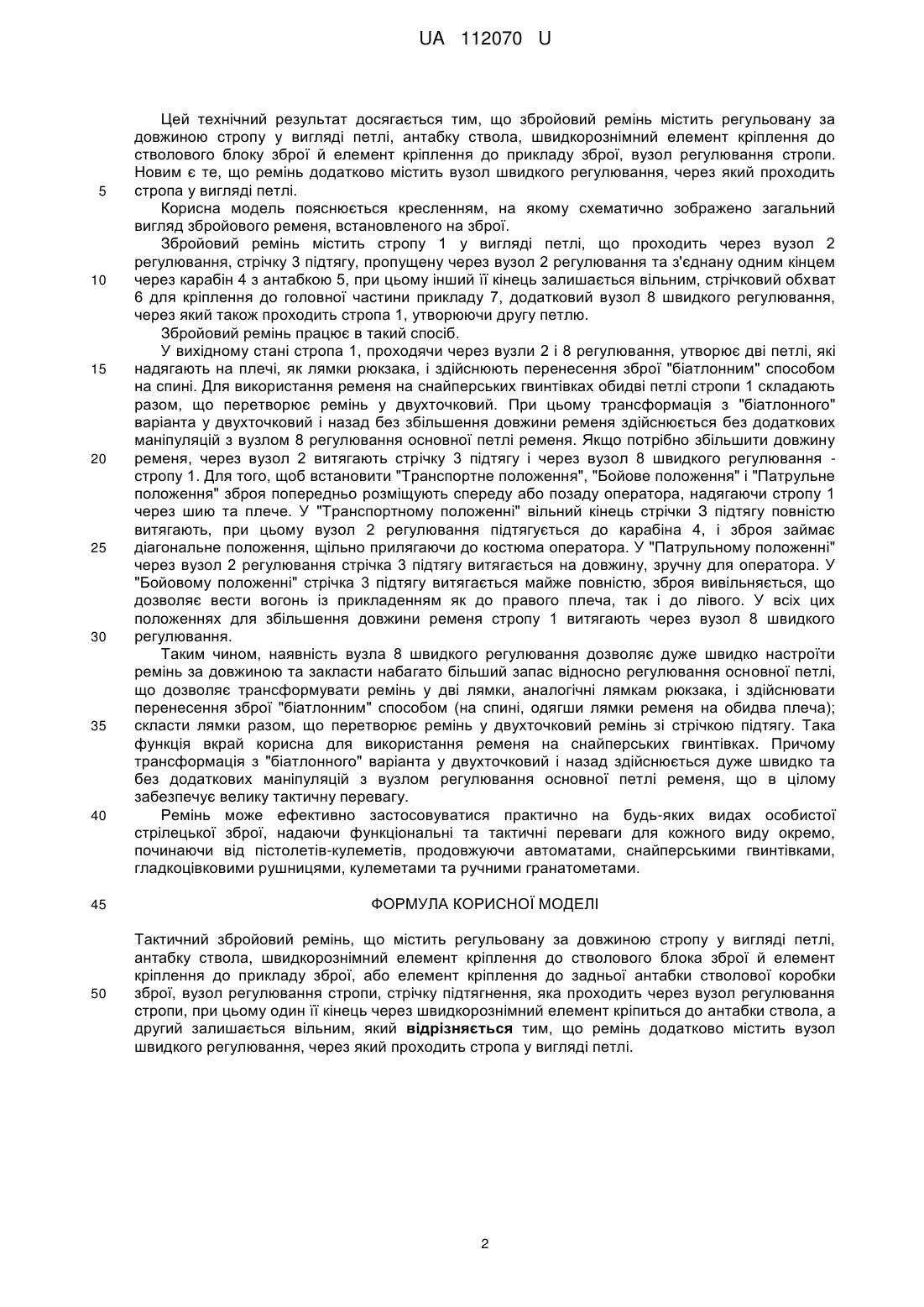

Реферат: Тактичний збройовий ремінь містить регульовану за довжиною стропу у вигляді петлі, антабку ствола, швидкорознімний елемент кріплення до стволового блока зброї й елемент кріплення до прикладу зброї, або елемент кріплення до задньої антабки стволової коробки зброї, вузол регулювання стропи, стрічку підтягнення, яка проходить через вузол регулювання стропи, при цьому один її кінець через швидкорознімний елемент кріпиться до антабки ствола, а другий залишається вільним. Крім цього, ремінь додатково містить вузол швидкого регулювання, через який проходить стропа у вигляді петлі. UA 112070 U (12) UA 112070 U UA 112070 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель відноситься до збройової техніки, а саме до ременів для зброї, що використовується спецпідрозділами. Операції спецпідрозділів, що включають у себе бої на близьких дистанціях безпосередньо в місті та вогневий контакт на коротких і надкоротких дистанціях, вимагають спеціальних видів зброї, нових методів поводження з нею, а також спеціального спорядження. До такого спорядження відносяться й тактичні збройові ремені, що дозволяють швидко та зручно маніпулювати зброєю. На сьогодні відомі кілька типів тактичних збройових ременів, що відрізняються за типом кріплення до вогнепальної зброї. Наприклад, тактичний одноточковий ремінь, який кріпиться до зброї в одній точці, як правило, на прикладі зброї. Одноточковий збройовий ремінь містить стропу, що виконана у вигляді регульованої за довжиною петлі та має елемент кріплення до зброї (див. заявку США № US20 2006/0208016, МПК F41C 23/02, 2006 p.). Головною особливістю відомого тактичного ременя є те, що він забезпечує максимальну свободу для зброї. Зброя легко та швидко розвертається в будь-якому напрямку, вписується в силует оператора при проходженні дверних прорізів і інших вузьких місць, легко перекидається з одного плеча на інше. Основним недоліком такого збройового ременя є велика амплітуда розгойдувань зброї у вільнім положенні. Для усунення цього недоліку доводиться встановлювати спеціальні фіксатори, що значно ускладнює конструкцію. Сьогодні найпоширенішим є двухточковий збройовий ремінь, що містить регульовану за довжиною стропу, що має на кінцях елементи кріплення до зброї (див. заявку США № US 2004/0188476, МПК F41C 23/02, 2004 p.). Двохточковий збройовий ремінь дозволяє операторові швидко та комфортно регулювати довжину ременя. Потягнувши за один кінець ременя можна швидко змінити довжину ременя так, що зброя буде безпосередньо близько до тіла, і навпаки, повернути його початкову довжину. Недоліком такого збройового ременя є те, що його конструкція не дозволяє операторові зробити перекладання зброї на інше плече, не міняючи при цьому положення на своєму тілі ремінної системи або не знімаючи її з себе зовсім. Найбільш досконалим на сьогодні є трьохточковий збройовий ремінь, що виконаний з регульованої за довжиною стропи у вигляді петлі та має два елементи кріплення до зброї й третій елемент кріплення, який використовується при переведенні зброї з одного положення в інше. Цей елемент встановлений з можливістю переміщення уздовж стропи (див. заявку США № US 2007/0278262, МПК F41C 23/02, 2007 p.). Цей ремінь призначений для комфортного транспортування зброї. Конструкція такого ременя дозволяє йому займати фіксоване положення на тілі оператора, а схема дозволяє підкидати зброю з будь-яких положень, тобто вона є найбільш збалансованою виходячи з вимог, що пред'являються до збройової ремінної системи, і однією з найбільш популярних у середовищі професійних військових з числа співробітників спецпідрозділів. Однак ця конструкція не дає необхідного комфорту та свободи дій, тому що щільне прилягання особистої зброї до тіла неможливе, а зайве втягання довжини ременя сильно утруднить ведення вогню зі зброї навіть при трансформації цієї ремінної системи фактично в одноточкову. Найбільш близьким за конструкцією та принципом дії є збройовий ремінь, що містить регульовану за довжиною стропу у вигляді петлі, антабку ствола, швидкорознімний елемент кріплення до стволового блоку зброї й елемент кріплення до прикладу зброї, вузол регулювання стропи, стрічку підтягу, що проходить через вузол регулювання стропи, один кінець якої через швидкорознімний елемент кріпиться до антабки ствола, а другий залишається вільним, а для обмеження переміщення вузла регулювання стропи по обидві сторони впритул до нього встановлені обмежники переміщення (див. патент № 2421675 на винахід "Тактичний збройовий ремінь "ДОЛГ М2", МПК F41C23/02, опубл. 20.06.2011). Така конструкція ременя дозволяє підвищити комфортність і свободу дій при перенесенні зброї і його застосуванні. Недоліком його є те, що він не дозволяє швидко настроїти ремінь за довжиною, невеликий запас відносно регулювання основної петлі, обмежена можливість трансформації й застосування зброї. Технічним результатом корисної моделі є забезпечення швидкого настроювання ременя за довжиною, збільшення запасу відносно регулювання основної петлі та нові можливості трансформації й застосування ременя. 1 UA 112070 U 5 10 15 20 25 30 35 40 Цей технічний результат досягається тим, що збройовий ремінь містить регульовану за довжиною стропу у вигляді петлі, антабку ствола, швидкорознімний елемент кріплення до стволового блоку зброї й елемент кріплення до прикладу зброї, вузол регулювання стропи. Новим є те, що ремінь додатково містить вузол швидкого регулювання, через який проходить стропа у вигляді петлі. Корисна модель пояснюється кресленням, на якому схематично зображено загальний вигляд збройового ременя, встановленого на зброї. Збройовий ремінь містить стропу 1 у вигляді петлі, що проходить через вузол 2 регулювання, стрічку 3 підтягу, пропущену через вузол 2 регулювання та з'єднану одним кінцем через карабін 4 з антабкою 5, при цьому інший її кінець залишається вільним, стрічковий обхват 6 для кріплення до головної частини прикладу 7, додатковий вузол 8 швидкого регулювання, через який також проходить стропа 1, утворюючи другу петлю. Збройовий ремінь працює в такий спосіб. У вихідному стані стропа 1, проходячи через вузли 2 і 8 регулювання, утворює дві петлі, які надягають на плечі, як лямки рюкзака, і здійснюють перенесення зброї "біатлонним" способом на спині. Для використання ременя на снайперських гвинтівках обидві петлі стропи 1 складають разом, що перетворює ремінь у двухточковий. При цьому трансформація з "біатлонного" варіанта у двухточковий і назад без збільшення довжини ременя здійснюється без додаткових маніпуляцій з вузлом 8 регулювання основної петлі ременя. Якщо потрібно збільшити довжину ременя, через вузол 2 витягають стрічку 3 підтягу і через вузол 8 швидкого регулювання стропу 1. Для того, щоб встановити "Транспортне положення", "Бойове положення" і "Патрульне положення" зброя попередньо розміщують спереду або позаду оператора, надягаючи стропу 1 через шию та плече. У "Транспортному положенні" вільний кінець стрічки З підтягу повністю витягають, при цьому вузол 2 регулювання підтягується до карабіна 4, і зброя займає діагональне положення, щільно прилягаючи до костюма оператора. У "Патрульному положенні" через вузол 2 регулювання стрічка 3 підтягу витягається на довжину, зручну для оператора. У "Бойовому положенні" стрічка 3 підтягу витягається майже повністю, зброя вивільняється, що дозволяє вести вогонь із прикладенням як до правого плеча, так і до лівого. У всіх цих положеннях для збільшення довжини ременя стропу 1 витягають через вузол 8 швидкого регулювання. Таким чином, наявність вузла 8 швидкого регулювання дозволяє дуже швидко настроїти ремінь за довжиною та закласти набагато більший запас відносно регулювання основної петлі, що дозволяє трансформувати ремінь у дві лямки, аналогічні лямкам рюкзака, і здійснювати перенесення зброї "біатлонним" способом (на спині, одягши лямки ременя на обидва плеча); скласти лямки разом, що перетворює ремінь у двухточковий ремінь зі стрічкою підтягу. Така функція вкрай корисна для використання ременя на снайперських гвинтівках. Причому трансформація з "біатлонного" варіанта у двухточковий і назад здійснюється дуже швидко та без додаткових маніпуляцій з вузлом регулювання основної петлі ременя, що в цілому забезпечує велику тактичну перевагу. Ремінь може ефективно застосовуватися практично на будь-яких видах особистої стрілецької зброї, надаючи функціональні та тактичні переваги для кожного виду окремо, починаючи від пістолетів-кулеметів, продовжуючи автоматами, снайперськими гвинтівками, гладкоцівковими рушницями, кулеметами та ручними гранатометами. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Тактичний збройовий ремінь, що містить регульовану за довжиною стропу у вигляді петлі, антабку ствола, швидкорознімний елемент кріплення до стволового блока зброї й елемент кріплення до прикладу зброї, або елемент кріплення до задньої антабки стволової коробки зброї, вузол регулювання стропи, стрічку підтягнення, яка проходить через вузол регулювання стропи, при цьому один її кінець через швидкорознімний елемент кріпиться до антабки ствола, а другий залишаєтьсявільним, який відрізняється тим, що ремінь додатково містить вузол швидкого регулювання, через який проходить стропа у вигляді петлі. 2 UA 112070 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
