Спосіб визначення зашлакованості металургійного скрапу

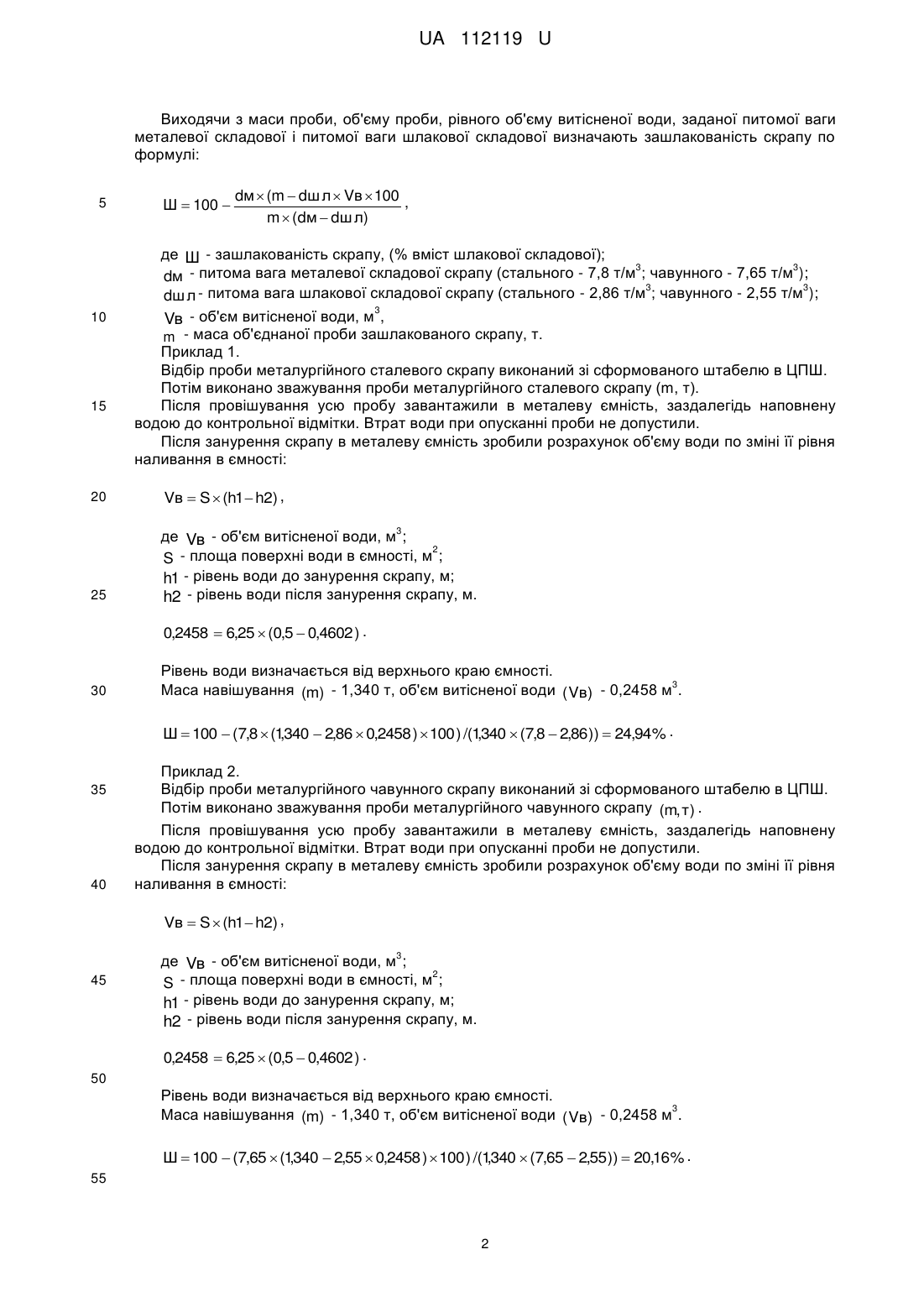

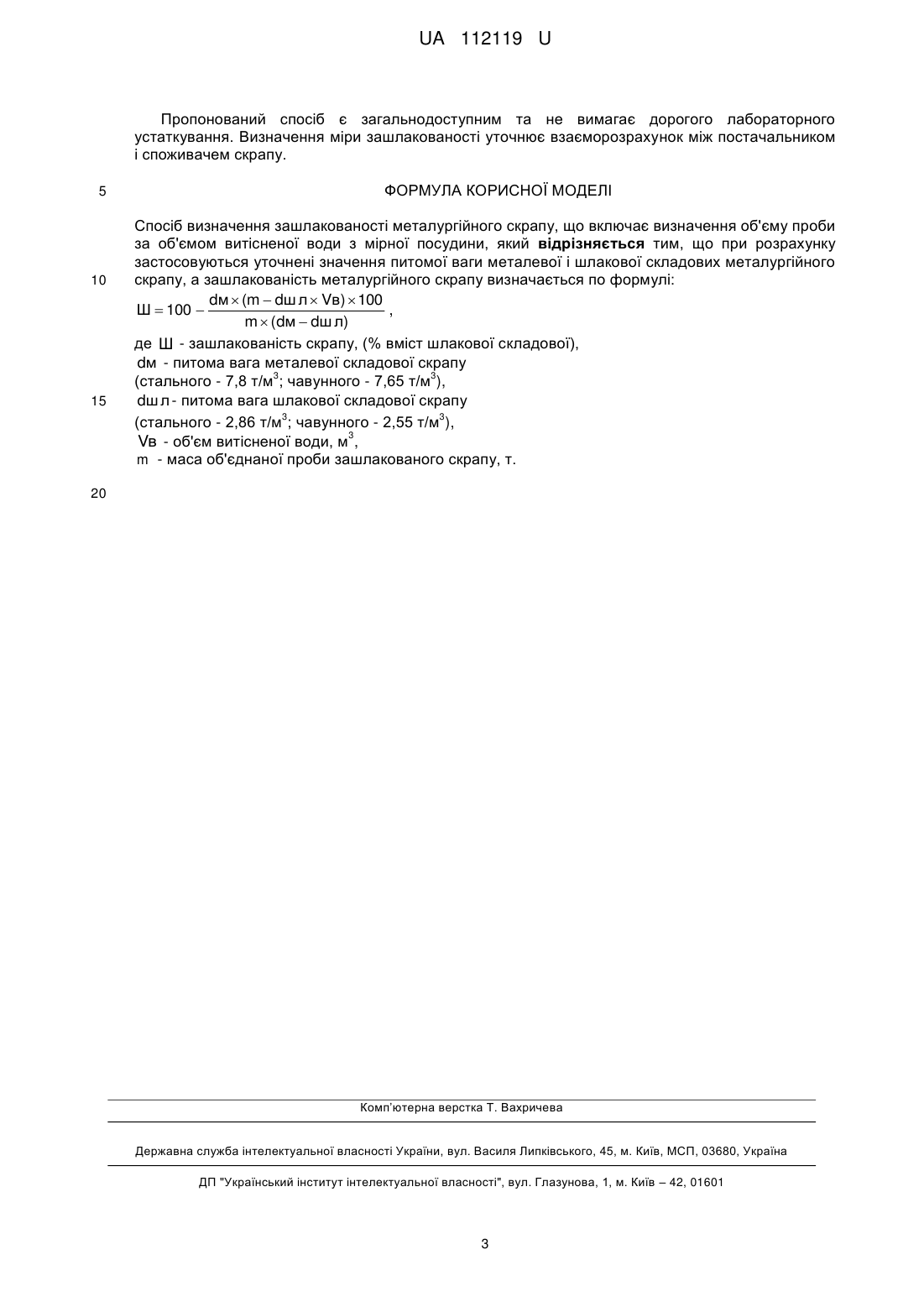

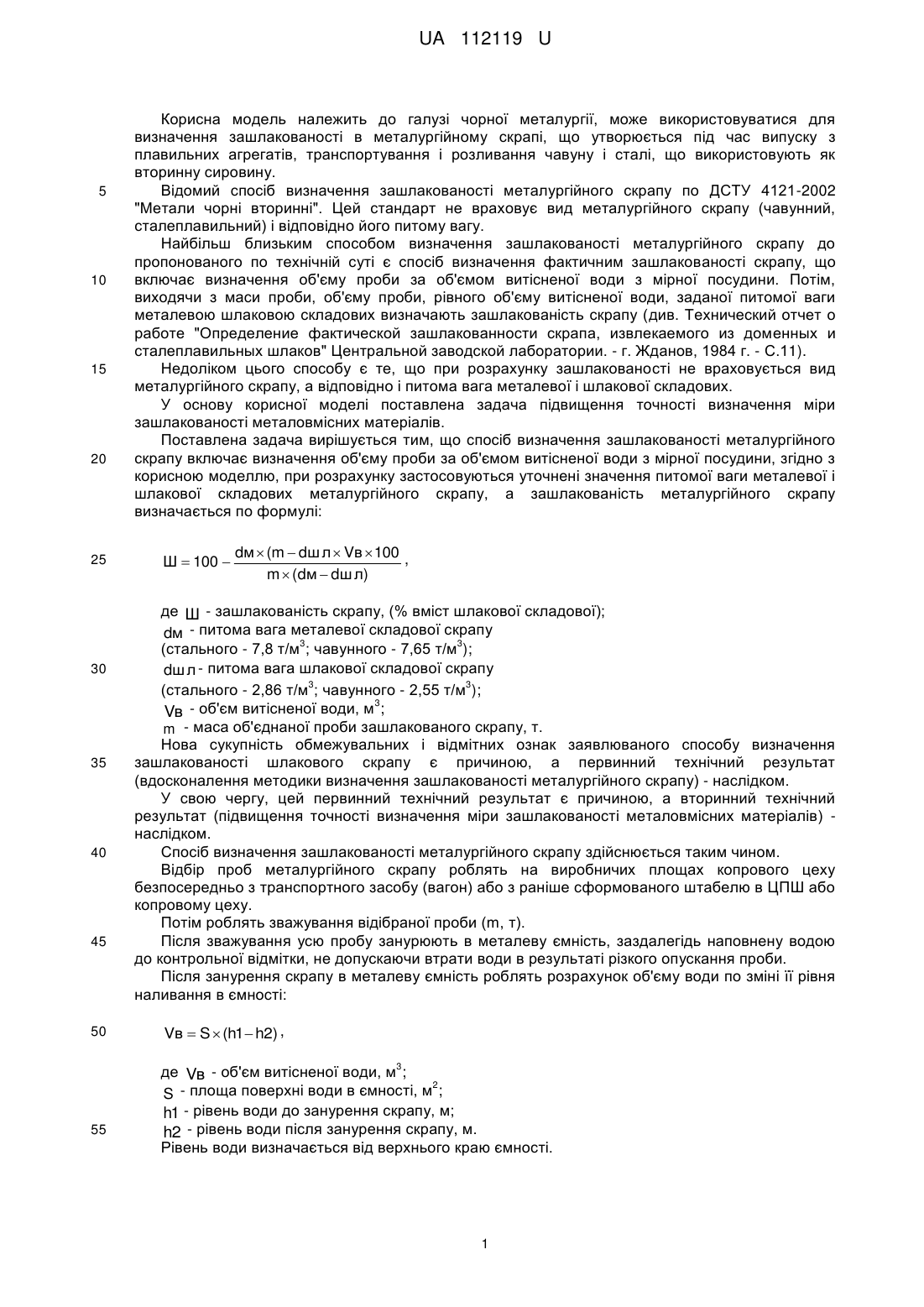

Реферат: Спосіб визначення зашлакованості металургійного скрапу включає визначення об'єму проби за об'ємом витісненої води з мірної посудини. При розрахунку застосовуються уточнені значення питомої ваги металевої і шлакової складових металургійного скрапу, а зашлакованість металургійного скрапу визначається по формулі: dм  (m  dш л  Vв)  100 , Ш  100  m  (dм  dш л) де Ш - зашлакованість скрапу, (% вміст шлакової складової), dм - питома вага металевої складової скрапу 3 3 (стального - 7,8 т/м ; чавунного - 7,65 т/м ), dш л - питома вага шлакової складової скрапу 3 3 (стального - 2,86 т/м ; чавунного - 2,55 т/м ), 3 Vв - об'єм витісненої води, м , m - маса об'єднаної проби зашлакованого скрапу, т. UA 112119 U (54) СПОСІБ ВИЗНАЧЕННЯ ЗАШЛАКОВАНОСТІ МЕТАЛУРГІЙНОГО СКРАПУ UA 112119 U UA 112119 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі чорної металургії, може використовуватися для визначення зашлакованості в металургійному скрапі, що утворюється під час випуску з плавильних агрегатів, транспортування і розливання чавуну і сталі, що використовують як вторинну сировину. Відомий спосіб визначення зашлакованості металургійного скрапу по ДСТУ 4121-2002 "Метали чорні вторинні". Цей стандарт не враховує вид металургійного скрапу (чавунний, сталеплавильний) і відповідно його питому вагу. Найбільш близьким способом визначення зашлакованості металургійного скрапу до пропонованого по технічній суті є спосіб визначення фактичним зашлакованості скрапу, що включає визначення об'єму проби за об'ємом витісненої води з мірної посудини. Потім, виходячи з маси проби, об'єму проби, рівного об'єму витісненої води, заданої питомої ваги металевою шлаковою складових визначають зашлакованість скрапу (див. Технический отчет о работе "Определение фактической зашлакованности скрапа, извлекаемого из доменных и сталеплавильных шлаков" Центральной заводской лаборатории. - г. Жданов, 1984 г. - С.11). Недоліком цього способу є те, що при розрахунку зашлакованості не враховується вид металургійного скрапу, а відповідно і питома вага металевої і шлакової складових. У основу корисної моделі поставлена задача підвищення точності визначення міри зашлакованості металовмісних матеріалів. Поставлена задача вирішується тим, що спосіб визначення зашлакованості металургійного скрапу включає визначення об'єму проби за об'ємом витісненої води з мірної посудини, згідно з корисною моделлю, при розрахунку застосовуються уточнені значення питомої ваги металевої і шлакової складових металургійного скрапу, а зашлакованість металургійного скрапу визначається по формулі: Ш  100  dм  (m  dш л  Vв  100 , m  (dм  dш л) де Ш - зашлакованість скрапу, (% вміст шлакової складової); dм - питома вага металевої складової скрапу 3 3 (стального - 7,8 т/м ; чавунного - 7,65 т/м ); dш л - питома вага шлакової складової скрапу 3 3 (стального - 2,86 т/м ; чавунного - 2,55 т/м ); 3 Vв - об'єм витісненої води, м ; m - маса об'єднаної проби зашлакованого скрапу, т. Нова сукупність обмежувальних і відмітних ознак заявлюваного способу визначення зашлакованості шлакового скрапу є причиною, а первинний технічний результат (вдосконалення методики визначення зашлакованості металургійного скрапу) - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат (підвищення точності визначення міри зашлакованості металовмісних матеріалів) наслідком. Спосіб визначення зашлакованості металургійного скрапу здійснюється таким чином. Відбір проб металургійного скрапу роблять на виробничих площах копрового цеху безпосередньо з транспортного засобу (вагон) або з раніше сформованого штабелю в ЦПШ або копровому цеху. Потім роблять зважування відібраної проби (m, т). Після зважування усю пробу занурюють в металеву ємність, заздалегідь наповнену водою до контрольної відмітки, не допускаючи втрати води в результаті різкого опускання проби. Після занурення скрапу в металеву ємність роблять розрахунок об'єму води по зміні її рівня наливання в ємності: Vв  S  (h1 h2) , 3 55 де Vв - об'єм витісненої води, м ; 2 S - площа поверхні води в ємності, м ; h1 - рівень води до занурення скрапу, м; h2 - рівень води після занурення скрапу, м. Рівень води визначається від верхнього краю ємності. 1 UA 112119 U Виходячи з маси проби, об'єму проби, рівного об'єму витісненої води, заданої питомої ваги металевої складової і питомої ваги шлакової складової визначають зашлакованість скрапу по формулі: 5 10 15 Ш  100  dм  (m  dш л  Vв  100 , m  (dм  dш л) де Ш - зашлакованість скрапу, (% вміст шлакової складової); 3 3 dм - питомавага металевої складової скрапу (стального - 7,8 т/м ; чавунного - 7,65 т/м ); 3 3 dш л - питома вага шлакової складової скрапу (стального - 2,86 т/м ; чавунного - 2,55 т/м ); 3 Vв - об'єм витісненої води, м , m - маса об'єднаної проби зашлакованого скрапу, т. Приклад 1. Відбір проби металургійного сталевого скрапу виконаний зі сформованого штабелю в ЦПШ. Потім виконано зважування проби металургійного сталевого скрапу (m, т). Після провішування усю пробу завантажили в металеву ємність, заздалегідь наповнену водою до контрольної відмітки. Втрат води при опусканні проби не допустили. Після занурення скрапу в металеву ємність зробили розрахунок об'єму води по зміні її рівня наливання в ємності: 20 Vв  S  (h1 h2) , 25 де Vв - об'єм витісненої води, м ; 2 S - площа поверхні води в ємності, м ; h1 - рівень води до занурення скрапу, м; h2 - рівень води після занурення скрапу, м. 3 0,2458  6,25  (0,5  0,4602 ) . 30 Рівень води визначається від верхнього краю ємності. 3 Маса навішування (m) - 1,340 т, об'єм витісненої води ( Vв) - 0,2458 м . Ш  100  (7,8  (1340  2,86  0,2458 )  100 ) /(1340  (7,8  2,86))  24,94% . , , 35 40 Приклад 2. Відбір проби металургійного чавунного скрапу виконаний зі сформованого штабелю в ЦПШ. Потім виконано зважування проби металургійного чавунного скрапу (m, т ) . Після провішування усю пробу завантажили в металеву ємність, заздалегідь наповнену водою до контрольної відмітки. Втрат води при опусканні проби не допустили. Після занурення скрапу в металеву ємність зробили розрахунок об'єму води по зміні її рівня наливання в ємності: Vв  S  (h1 h2) , 3 45 де Vв - об'єм витісненої води, м ; 2 S - площа поверхні води в ємності, м ; h1 - рівень води до занурення скрапу, м; h2 - рівень води після занурення скрапу, м. 0,2458  6,25  (0,5  0,4602 ) . 50 Рівень води визначається від верхнього краю ємності. 3 Маса навішування (m) - 1,340 т, об'єм витісненої води ( Vв) - 0,2458 м . Ш  100  (7,65  (1340  2,55  0,2458 )  100 ) /(1340  (7,65  2,55))  20,16% . , , 55 2 UA 112119 U Пропонований спосіб є загальнодоступним та не вимагає дорогого лабораторного устаткування. Визначення міри зашлакованості уточнює взаєморозрахунок між постачальником і споживачем скрапу. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб визначення зашлакованості металургійного скрапу, що включає визначення об'єму проби за об'ємом витісненої води з мірної посудини, який відрізняється тим, що при розрахунку застосовуються уточнені значення питомої ваги металевої і шлакової складових металургійного скрапу, а зашлакованість металургійного скрапу визначається по формулі: dм  (m  dш л  Vв)  100 , Ш  100  m  (dм  dш л) де Ш - зашлакованість скрапу, (% вміст шлакової складової), dм - питома вага металевої складової скрапу 3 3 (стального - 7,8 т/м ; чавунного - 7,65 т/м ), dш л - питома вага шлакової складової скрапу 3 3 (стального - 2,86 т/м ; чавунного - 2,55 т/м ), 3 Vв - об'єм витісненої води, м , m - маса об'єднаної проби зашлакованого скрапу, т. 20 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
