Посівна секція для сівалок прямої сівби

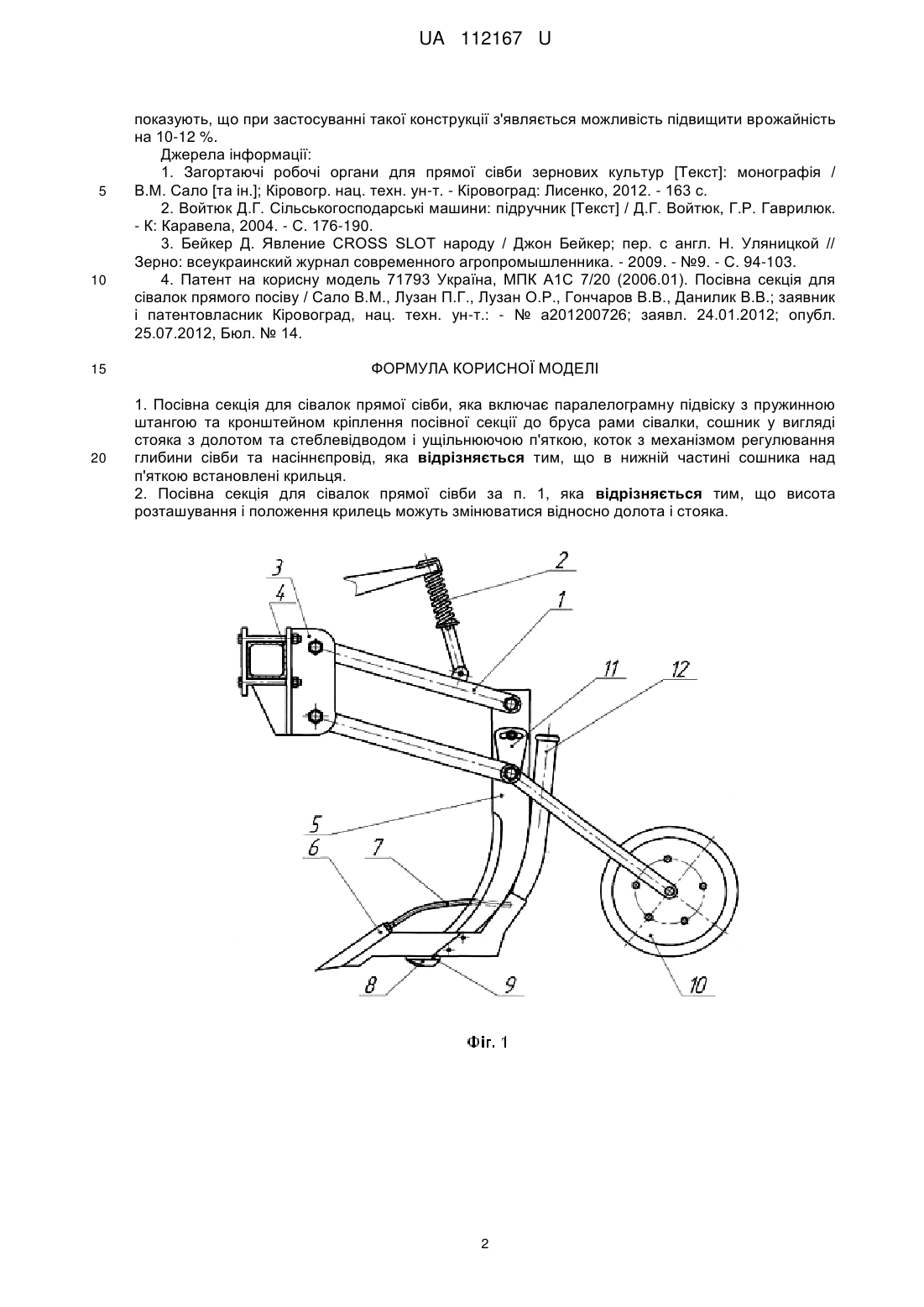

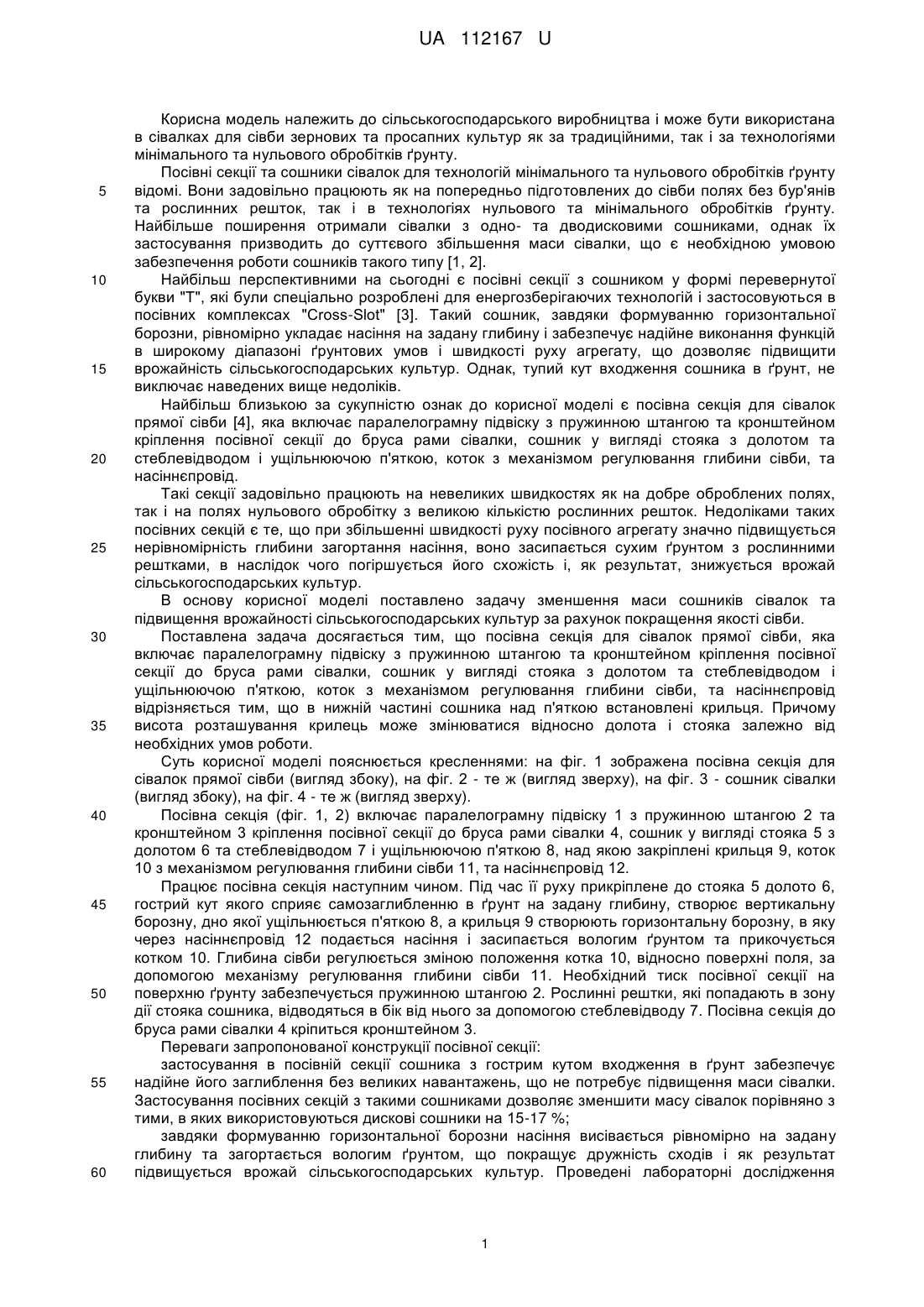

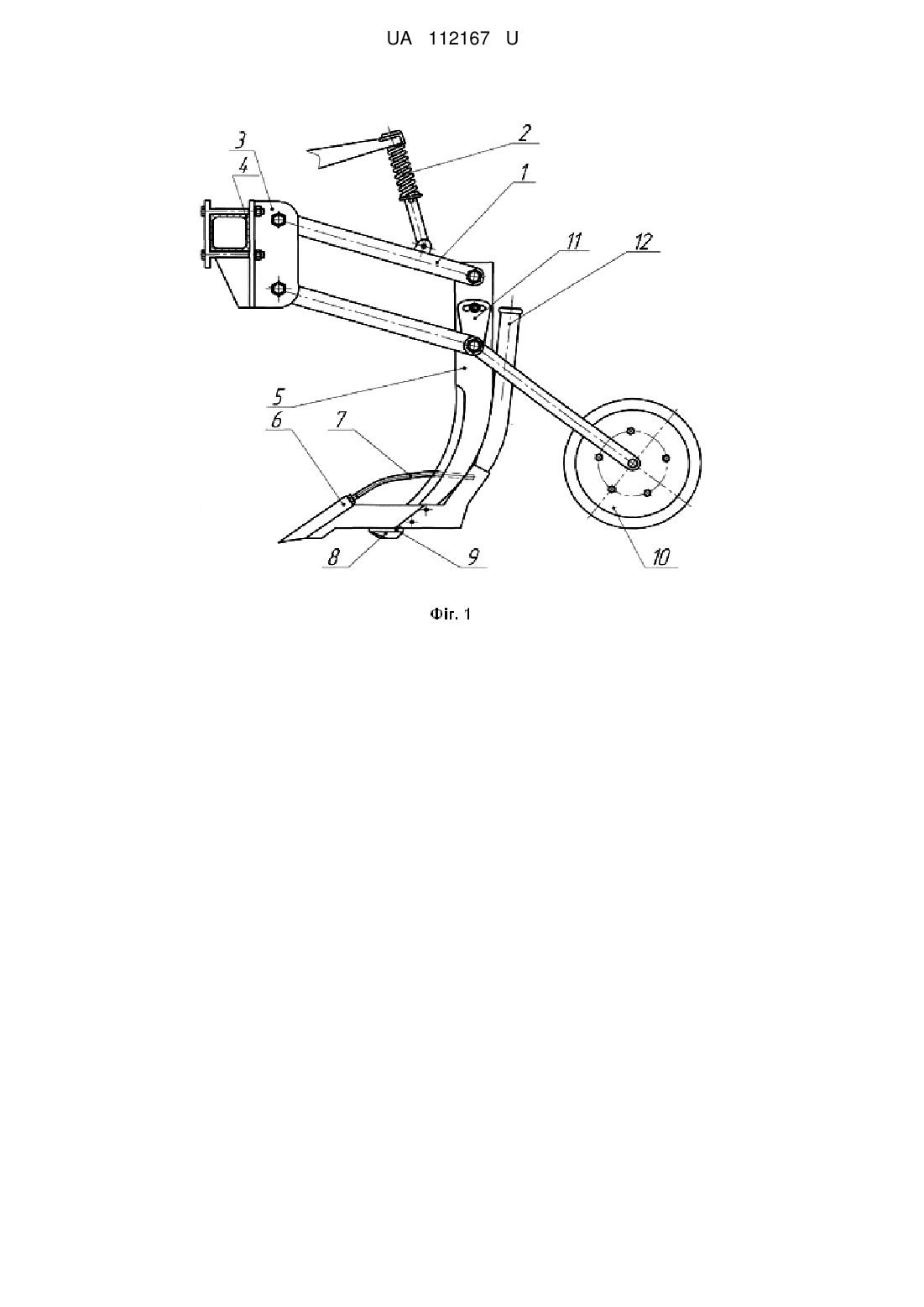

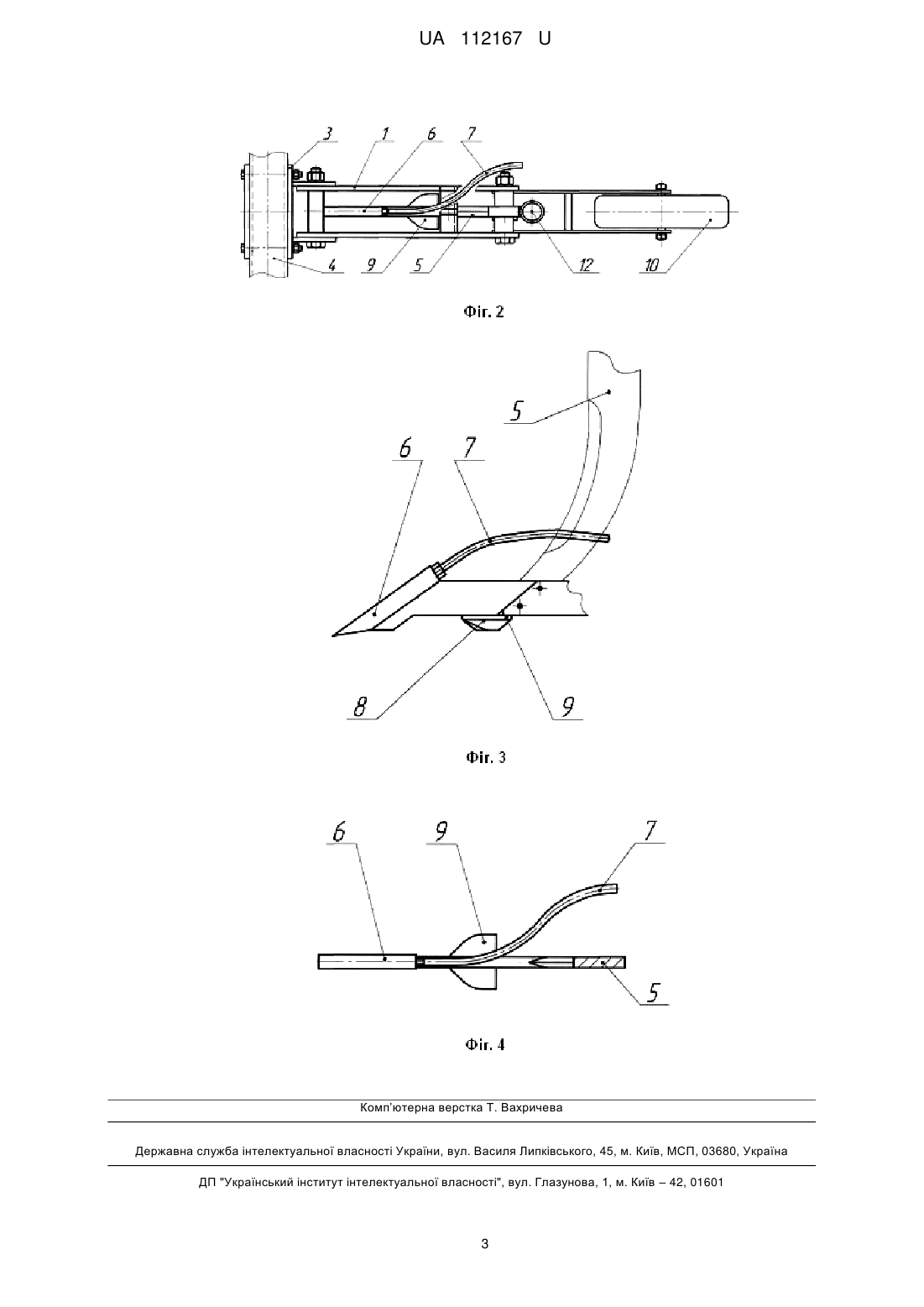

Реферат: Посівна секція для сівалок прямої сівби, яка включає паралелограмну підвіску з пружинною штангою та кронштейном кріплення посівної секції до бруса рами сівалки, сошник у вигляді стояка з долотом та стеблевідводом і ущільнюючою п'яткою, коток з механізмом регулювання глибини сівби та насіннєпровід, причому в нижній частині сошника над п'яткою встановлені крильця. UA 112167 U (54) ПОСІВНА СЕКЦІЯ ДЛЯ СІВАЛОК ПРЯМОЇ СІВБИ UA 112167 U UA 112167 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва і може бути використана в сівалках для сівби зернових та просапних культур як за традиційними, так і за технологіями мінімального та нульового обробітків ґрунту. Посівні секції та сошники сівалок для технологій мінімального та нульового обробітків ґрунту відомі. Вони задовільно працюють як на попередньо підготовлених до сівби полях без бур'янів та рослинних решток, так і в технологіях нульового та мінімального обробітків ґрунту. Найбільше поширення отримали сівалки з одно- та дводисковими сошниками, однак їх застосування призводить до суттєвого збільшення маси сівалки, що є необхідною умовою забезпечення роботи сошників такого типу [1, 2]. Найбільш перспективними на сьогодні є посівні секції з сошником у формі перевернутої букви "Т", які були спеціально розроблені для енергозберігаючих технологій і застосовуються в посівних комплексах "Cross-Slot" [3]. Такий сошник, завдяки формуванню горизонтальної борозни, рівномірно укладає насіння на задану глибину і забезпечує надійне виконання функцій в широкому діапазоні ґрунтових умов і швидкості руху агрегату, що дозволяє підвищити врожайність сільськогосподарських культур. Однак, тупий кут входження сошника в ґрунт, не виключає наведених вище недоліків. Найбільш близькою за сукупністю ознак до корисної моделі є посівна секція для сівалок прямої сівби [4], яка включає паралелограмну підвіску з пружинною штангою та кронштейном кріплення посівної секції до бруса рами сівалки, сошник у вигляді стояка з долотом та стеблевідводом і ущільнюючою п'яткою, коток з механізмом регулювання глибини сівби, та насіннєпровід. Такі секції задовільно працюють на невеликих швидкостях як на добре оброблених полях, так і на полях нульового обробітку з великою кількістю рослинних решток. Недоліками таких посівних секцій є те, що при збільшенні швидкості руху посівного агрегату значно підвищується нерівномірність глибини загортання насіння, воно засипається сухим ґрунтом з рослинними рештками, в наслідок чого погіршується його схожість і, як результат, знижується врожай сільськогосподарських культур. В основу корисної моделі поставлено задачу зменшення маси сошників сівалок та підвищення врожайності сільськогосподарських культур за рахунок покращення якості сівби. Поставлена задача досягається тим, що посівна секція для сівалок прямої сівби, яка включає паралелограмну підвіску з пружинною штангою та кронштейном кріплення посівної секції до бруса рами сівалки, сошник у вигляді стояка з долотом та стеблевідводом і ущільнюючою п'яткою, коток з механізмом регулювання глибини сівби, та насіннєпровід відрізняється тим, що в нижній частині сошника над п'яткою встановлені крильця. Причому висота розташування крилець може змінюватися відносно долота і стояка залежно від необхідних умов роботи. Суть корисної моделі пояснюється кресленнями: на фіг. 1 зображена посівна секція для сівалок прямої сівби (вигляд збоку), на фіг. 2 - те ж (вигляд зверху), на фіг. 3 - сошник сівалки (вигляд збоку), на фіг. 4 - те ж (вигляд зверху). Посівна секція (фіг. 1, 2) включає паралелограмну підвіску 1 з пружинною штангою 2 та кронштейном 3 кріплення посівної секції до бруса рами сівалки 4, сошник у вигляді стояка 5 з долотом 6 та стеблевідводом 7 і ущільнюючою п'яткою 8, над якою закріплені крильця 9, коток 10 з механізмом регулювання глибини сівби 11, та насіннєпровід 12. Працює посівна секція наступним чином. Під час її руху прикріплене до стояка 5 долото 6, гострий кут якого сприяє самозаглибленню в ґрунт на задану глибину, створює вертикальну борозну, дно якої ущільнюється п'яткою 8, а крильця 9 створюють горизонтальну борозну, в яку через насіннєпровід 12 подається насіння і засипається вологим ґрунтом та прикочується котком 10. Глибина сівби регулюється зміною положення котка 10, відносно поверхні поля, за допомогою механізму регулювання глибини сівби 11. Необхідний тиск посівної секції на поверхню ґрунту забезпечується пружинною штангою 2. Рослинні рештки, які попадають в зону дії стояка сошника, відводяться в бік від нього за допомогою стеблевідводу 7. Посівна секція до бруса рами сівалки 4 кріпиться кронштейном 3. Переваги запропонованої конструкції посівної секції: застосування в посівній секції сошника з гострим кутом входження в ґрунт забезпечує надійне його заглиблення без великих навантажень, що не потребує підвищення маси сівалки. Застосування посівних секцій з такими сошниками дозволяє зменшити масу сівалок порівняно з тими, в яких використовуються дискові сошники на 15-17 %; завдяки формуванню горизонтальної борозни насіння висівається рівномірно на задану глибину та загортається вологим ґрунтом, що покращує дружність сходів і як результат підвищується врожай сільськогосподарських культур. Проведені лабораторні дослідження 1 UA 112167 U 5 10 показують, що при застосуванні такої конструкції з'являється можливість підвищити врожайність на 10-12 %. Джерела інформації: 1. Загортаючі робочі органи для прямої сівби зернових культур [Текст]: монографія / В.М. Сало [та ін.]; Кіровогр. нац. техн. ун-т. - Кіровоград: Лисенко, 2012. - 163 с. 2. Войтюк Д.Г. Сільськогосподарські машини: підручник [Текст] / Д.Г. Войтюк, Г.Р. Гаврилюк. - К: Каравела, 2004. - С. 176-190. 3. Бейкер Д. Явление CROSS SLOT народу / Джон Бейкер; пер. с англ. Н. Уляницкой // Зерно: всеукраинский журнал современного агропромышленника. - 2009. - №9. - С. 94-103. 4. Патент на корисну модель 71793 Україна, МПК А1С 7/20 (2006.01). Посівна секція для сівалок прямого посіву / Сало В.М., Лузан П.Г., Лузан О.Р., Гончаров В.В., Данилик В.В.; заявник і патентовласник Кіровоград, нац. техн. ун-т.: - № а201200726; заявл. 24.01.2012; опубл. 25.07.2012, Бюл. № 14. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Посівна секція для сівалок прямої сівби, яка включає паралелограмну підвіску з пружинною штангою та кронштейном кріплення посівної секції до бруса рами сівалки, сошник у вигляді стояка з долотом та стеблевідводом і ущільнюючою п'яткою, коток з механізмом регулювання глибини сівби та насіннєпровід, яка відрізняється тим, що в нижній частині сошника над п'яткою встановлені крильця. 2. Посівна секція для сівалок прямої сівби за п. 1, яка відрізняється тим, що висота розташування і положення крилець можуть змінюватися відносно долота і стояка. 2 UA 112167 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
