Ківш для розробки лікувальних грязей

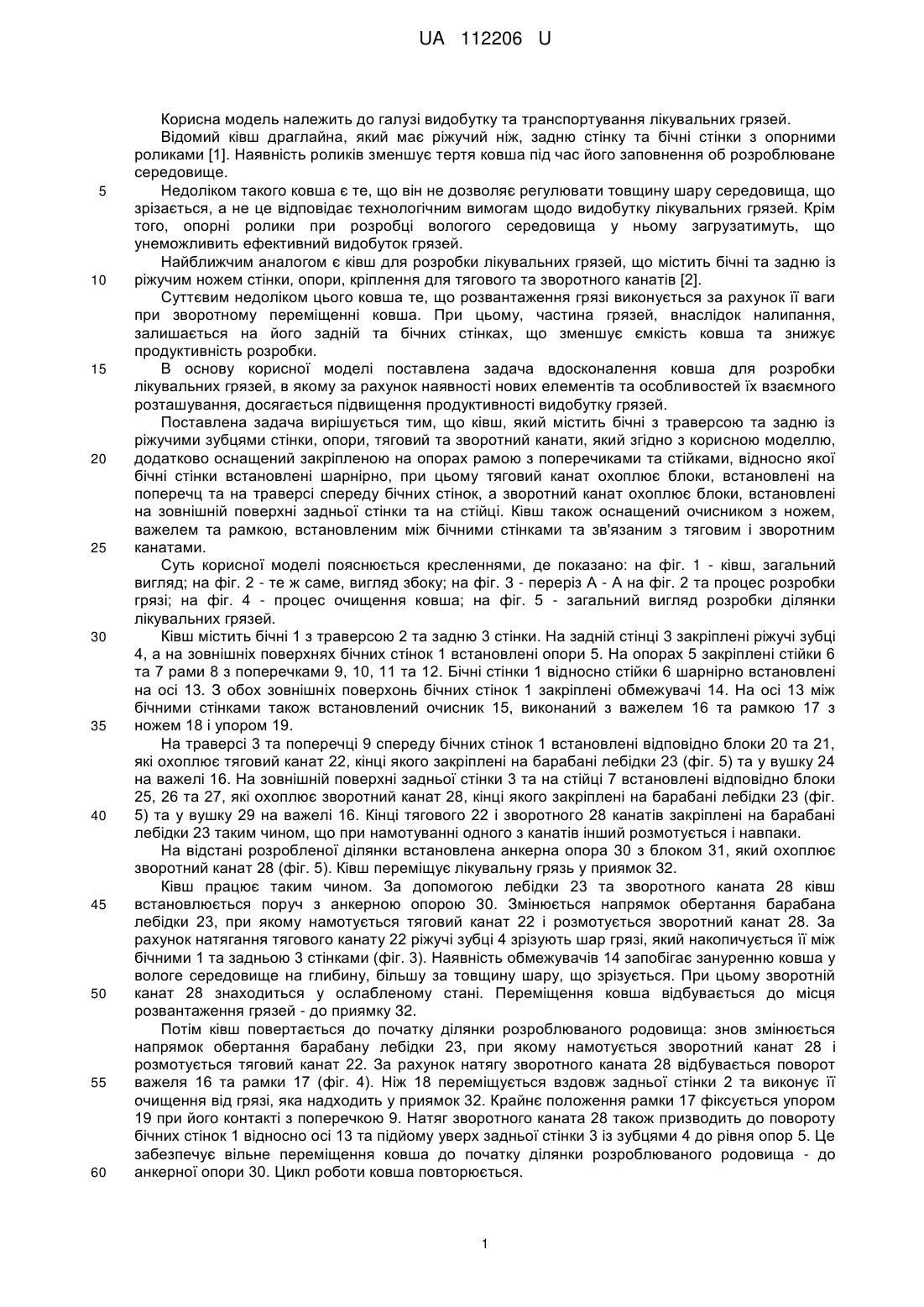

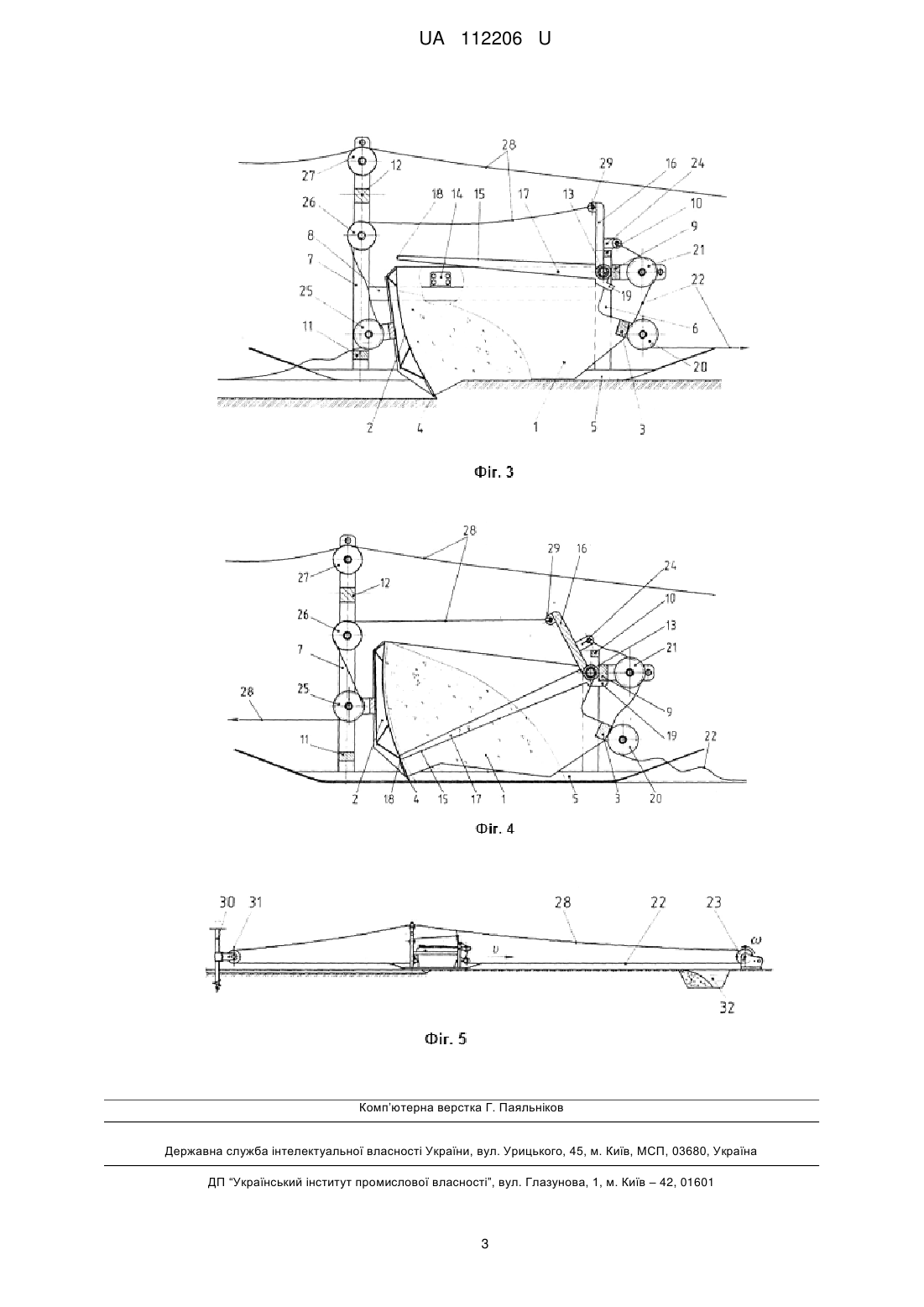

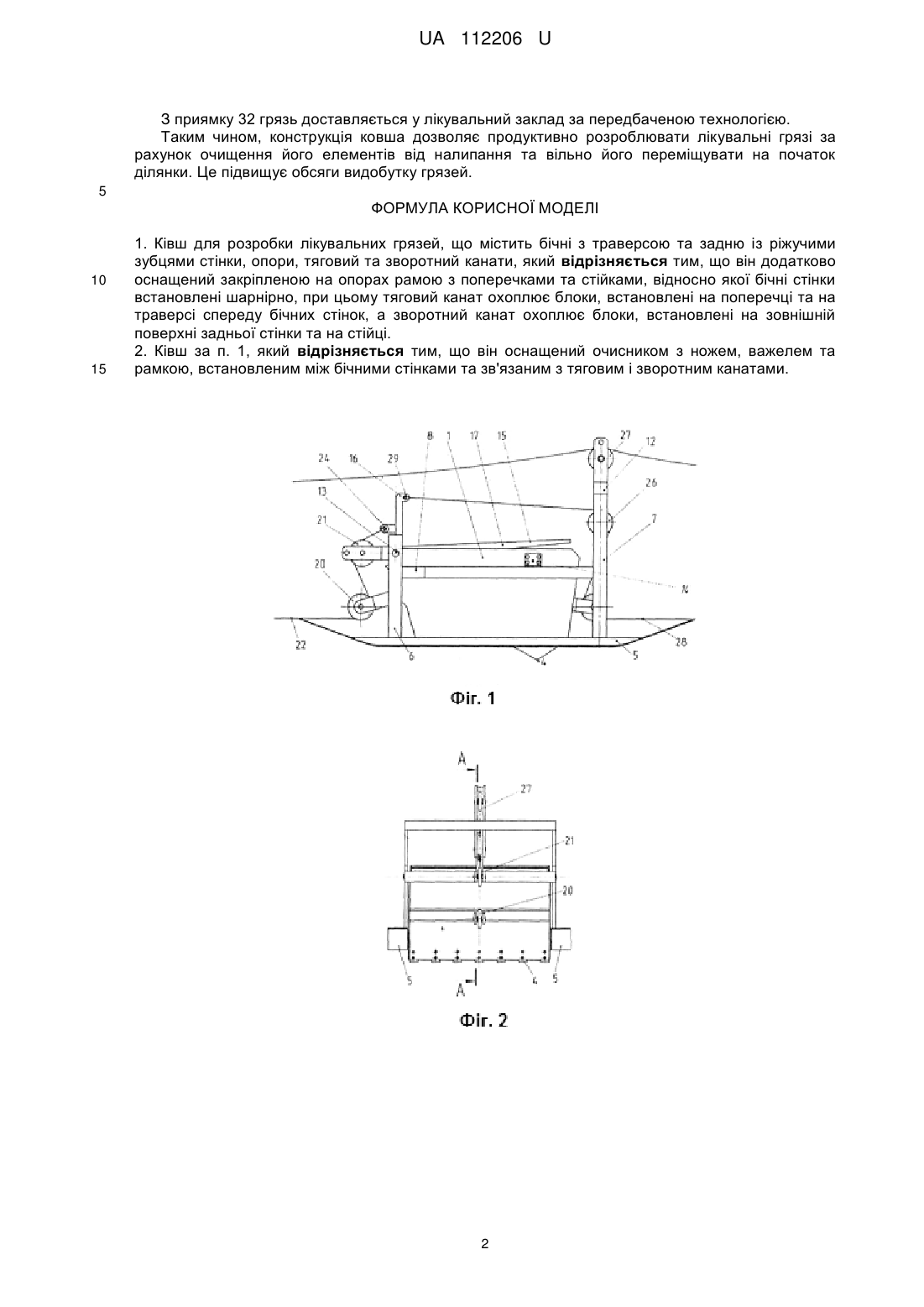

Реферат: Ківш для розробки лікувальних грязей містить бічні з траверсою та задню із ріжучими зубцями стінки, опори, тяговий та зворотний канати. Додатково оснащений закріпленою на опорах рамою з поперечками та стійками, відносно якої бічні стінки встановлені шарнірно, при цьому тяговий канат охоплює блоки, встановлені на поперечці та на траверсі спереду бічних стінок, а зворотний канат охоплює блоки, встановлені на зовнішній поверхні задньої стінки та на стійці. UA 112206 U (12) UA 112206 U UA 112206 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі видобутку та транспортування лікувальних грязей. Відомий ківш драглайна, який має ріжучий ніж, задню стінку та бічні стінки з опорними роликами [1]. Наявність роликів зменшує тертя ковша під час його заповнення об розроблюване середовище. Недоліком такого ковша є те, що він не дозволяє регулювати товщину шару середовища, що зрізається, а не це відповідає технологічним вимогам щодо видобутку лікувальних грязей. Крім того, опорні ролики при розробці вологого середовища у ньому загрузатимуть, що унеможливить ефективний видобуток грязей. Найближчим аналогом є ківш для розробки лікувальних грязей, що містить бічні та задню із ріжучим ножем стінки, опори, кріплення для тягового та зворотного канатів [2]. Суттєвим недоліком цього ковша те, що розвантаження грязі виконується за рахунок її ваги при зворотному переміщенні ковша. При цьому, частина грязей, внаслідок налипання, залишається на його задній та бічних стінках, що зменшує ємкість ковша та знижує продуктивність розробки. В основу корисної моделі поставлена задача вдосконалення ковша для розробки лікувальних грязей, в якому за рахунок наявності нових елементів та особливостей їх взаємного розташування, досягається підвищення продуктивності видобутку грязей. Поставлена задача вирішується тим, що ківш, який містить бічні з траверсою та задню із ріжучими зубцями стінки, опори, тяговий та зворотний канати, який згідно з корисною моделлю, додатково оснащений закріпленою на опорах рамою з поперечиками та стійками, відносно якої бічні стінки встановлені шарнірно, при цьому тяговий канат охоплює блоки, встановлені на поперечц та на траверсі спереду бічних стінок, а зворотний канат охоплює блоки, встановлені на зовнішній поверхні задньої стінки та на стійці. Ківш також оснащений очисником з ножем, важелем та рамкою, встановленим між бічними стінками та зв'язаним з тяговим і зворотним канатами. Суть корисної моделі пояснюється кресленнями, де показано: на фіг. 1 - ківш, загальний вигляд; на фіг. 2 - те ж саме, вигляд збоку; на фіг. 3 - переріз А - А на фіг. 2 та процес розробки грязі; на фіг. 4 - процес очищення ковша; на фіг. 5 - загальний вигляд розробки ділянки лікувальних грязей. Ківш містить бічні 1 з траверсою 2 та задню 3 стінки. На задній стінці 3 закріплені ріжучі зубці 4, а на зовнішніх поверхнях бічних стінок 1 встановлені опори 5. На опорах 5 закріплені стійки 6 та 7 рами 8 з поперечками 9, 10, 11 та 12. Бічні стінки 1 відносно стійки 6 шарнірно встановлені на осі 13. З обох зовнішніх поверхонь бічних стінок 1 закріплені обмежувачі 14. На осі 13 між бічними стінками також встановлений очисник 15, виконаний з важелем 16 та рамкою 17 з ножем 18 і упором 19. На траверсі 3 та поперечці 9 спереду бічних стінок 1 встановлені відповідно блоки 20 та 21, які охоплює тяговий канат 22, кінці якого закріплені на барабані лебідки 23 (фіг. 5) та у вушку 24 на важелі 16. На зовнішній поверхні задньої стінки 3 та на стійці 7 встановлені відповідно блоки 25, 26 та 27, які охоплює зворотний канат 28, кінці якого закріплені на барабані лебідки 23 (фіг. 5) та у вушку 29 на важелі 16. Кінці тягового 22 і зворотного 28 канатів закріплені на барабані лебідки 23 таким чином, що при намотуванні одного з канатів інший розмотується і навпаки. На відстані розробленої ділянки встановлена анкерна опора 30 з блоком 31, який охоплює зворотний канат 28 (фіг. 5). Ківш переміщує лікувальну грязь у приямок 32. Ківш працює таким чином. За допомогою лебідки 23 та зворотного каната 28 ківш встановлюється поруч з анкерною опорою 30. Змінюється напрямок обертання барабана лебідки 23, при якому намотується тяговий канат 22 і розмотується зворотний канат 28. За рахунок натягання тягового канату 22 ріжучі зубці 4 зрізують шар грязі, який накопичується її між бічними 1 та задньою 3 стінками (фіг. 3). Наявність обмежувачів 14 запобігає зануренню ковша у вологе середовище на глибину, більшу за товщину шару, що зрізується. При цьому зворотній канат 28 знаходиться у ослабленому стані. Переміщення ковша відбувається домісця розвантаження грязей - до приямку 32. Потім ківш повертається до початку ділянки розроблюваного родовища: знов змінюється напрямок обертання барабану лебідки 23, при якому намотується зворотний канат 28 і розмотується тяговий канат 22. За рахунок натягу зворотного каната 28 відбувається поворот важеля 16 та рамки 17 (фіг. 4). Ніж 18 переміщується вздовж задньої стінки 2 та виконує її очищення від грязі, яка надходить у приямок 32. Крайнє положення рамки 17 фіксується упором 19 при його контакті з поперечкою 9. Натяг зворотного каната 28 також призводить до повороту бічних стінок 1 відносно осі 13 та підйому уверх задньої стінки 3 із зубцями 4 до рівня опор 5. Це забезпечує вільне переміщення ковша до початку ділянки розроблюваного родовища - до анкерної опори 30. Цикл роботи ковша повторюється. 1 UA 112206 U З приямку 32 грязь доставляється у лікувальний заклад за передбаченою технологією. Таким чином, конструкція ковша дозволяє продуктивно розроблювати лікувальні грязі за рахунок очищення його елементів від налипання та вільно його переміщувати на початок ділянки. Це підвищує обсяги видобутку грязей. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Ківш для розробки лікувальних грязей, що містить бічні з траверсою та задню із ріжучими зубцями стінки, опори, тяговий та зворотний канати, який відрізняється тим, що він додатково оснащений закріпленою на опорах рамою з поперечками та стійками, відносно якої бічні стінки встановлені шарнірно, при цьому тяговий канат охоплює блоки, встановлені на поперечці та на траверсі спереду бічних стінок, а зворотний канат охоплює блоки, встановлені на зовнішній поверхні задньої стінки та на стійці. 2. Ківш за п. 1, який відрізняється тим, що він оснащений очисником з ножем, важелем та рамкою, встановленим між бічними стінками та зв'язаним з тяговим і зворотним канатами. 2 UA 112206 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
