Автоматизована система контролю

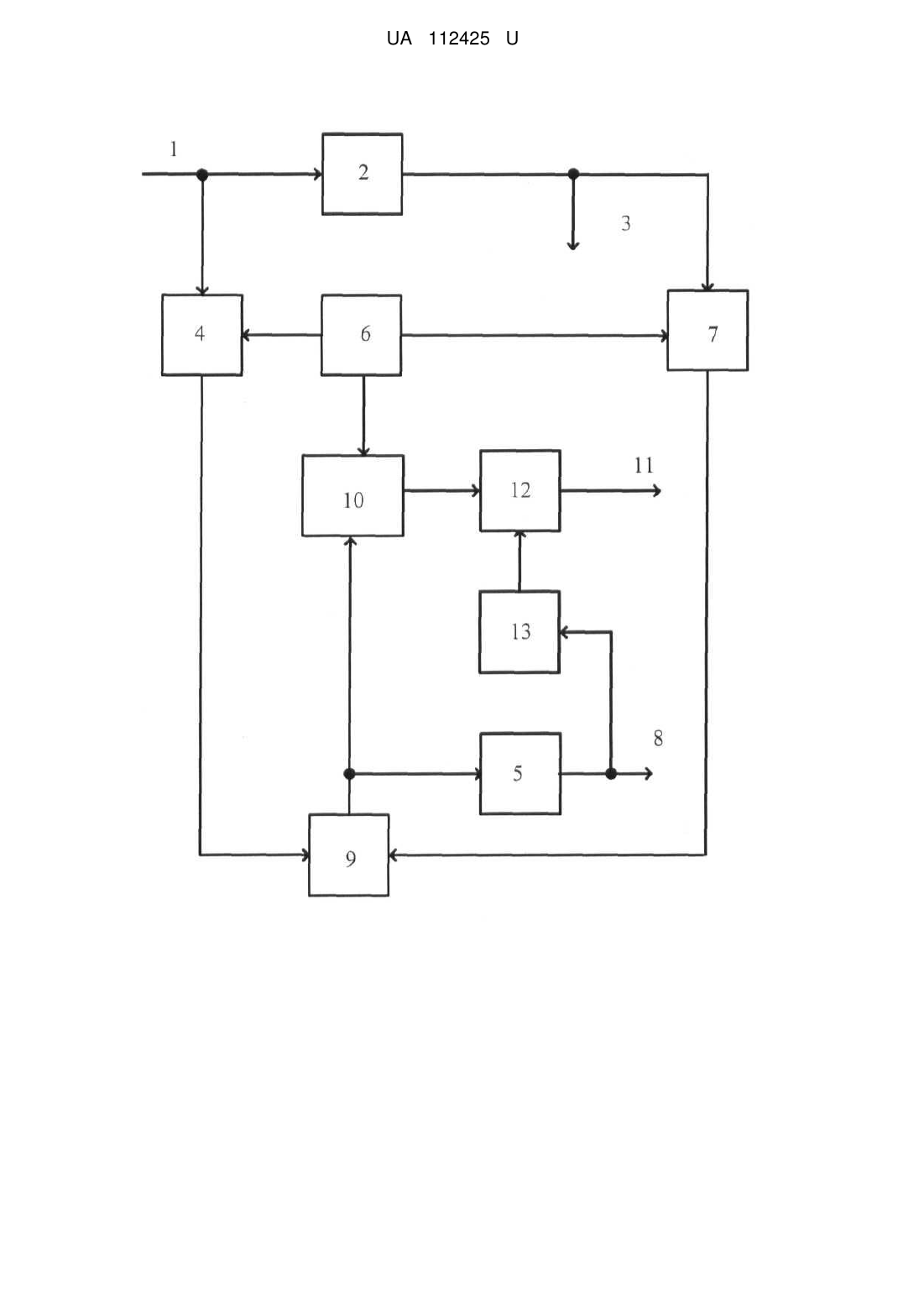

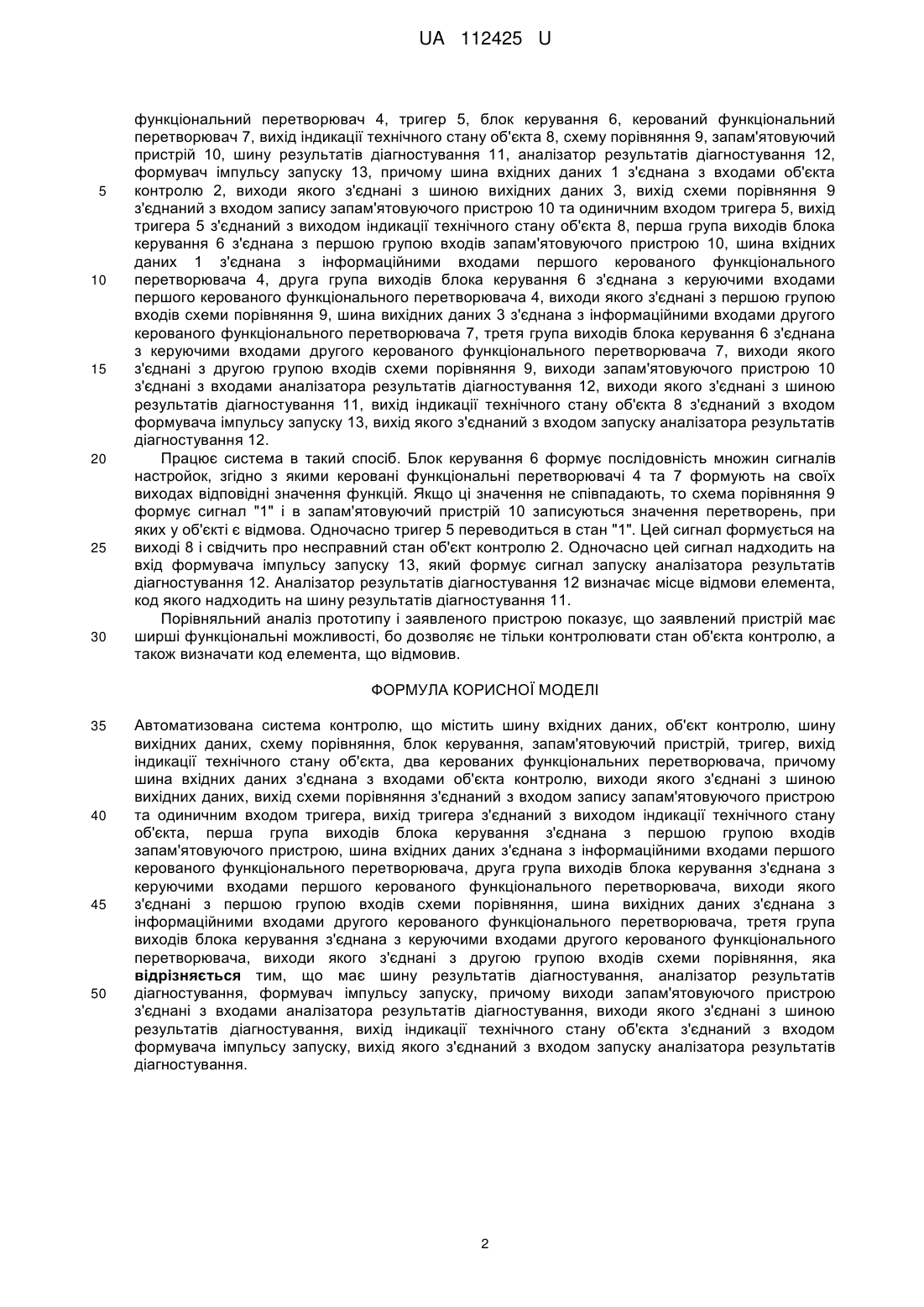

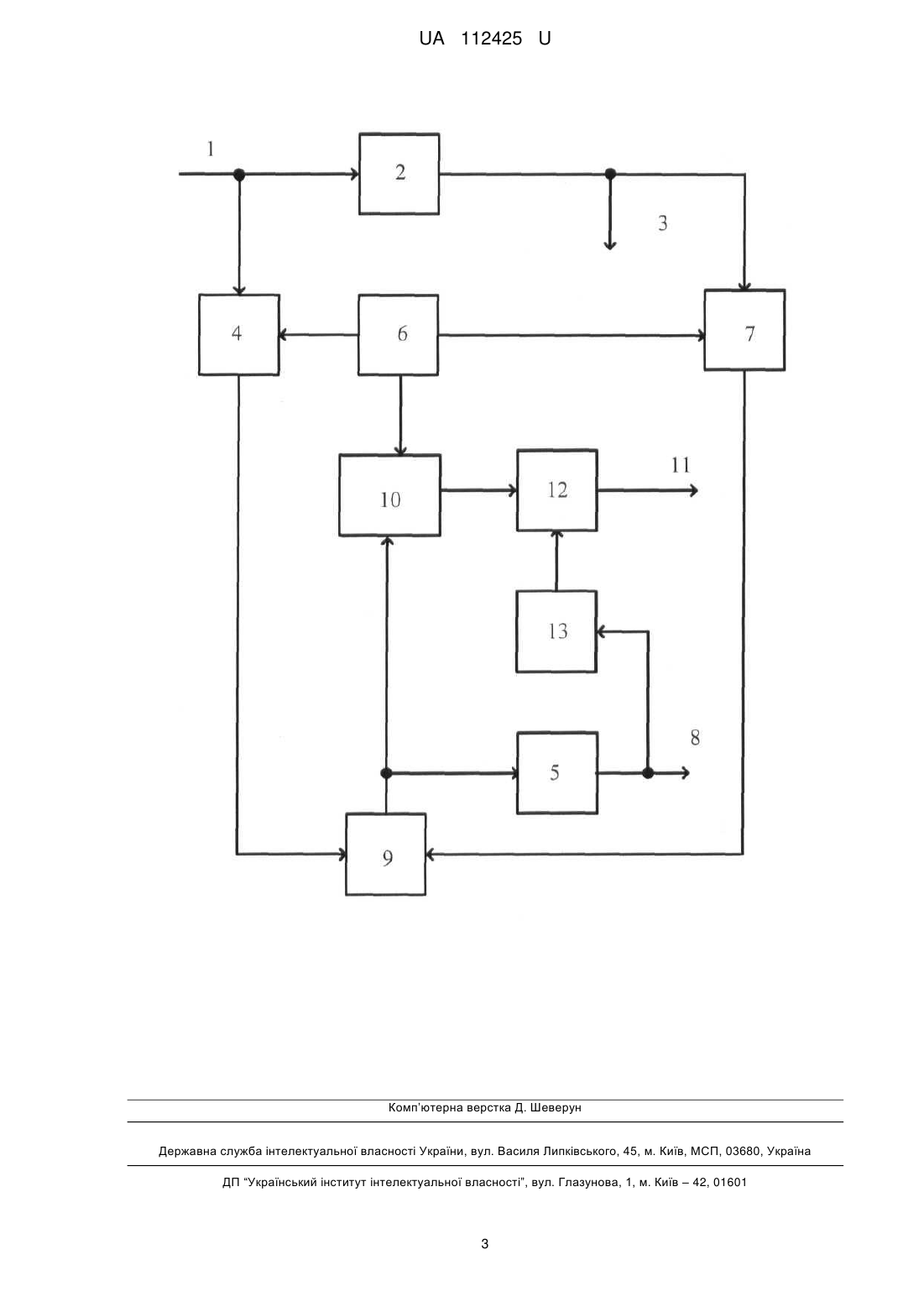

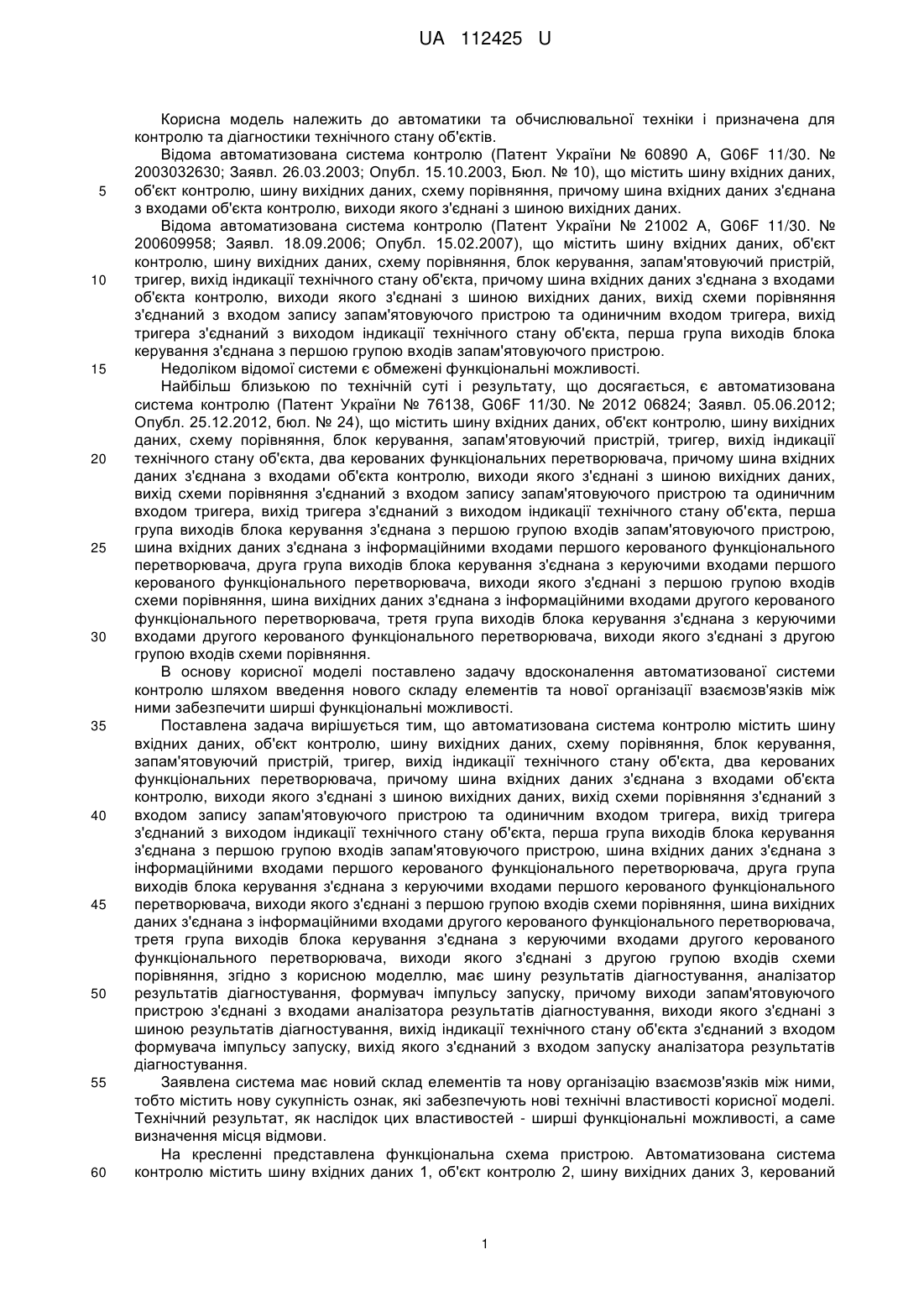

Реферат: Автоматизована система контролю містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, два керованих функціональних перетворювача, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою та одиничним входом тригера, вихід тригера з'єднаний з виходом індикації технічного стану об'єкта. Крім цього система має шину результатів діагностування, аналізатор результатів діагностування, формувач імпульсу запуску, причому виходи запам'ятовуючого пристрою з'єднані з входами аналізатора результатів діагностування, виходи якого з'єднані з шиною результатів діагностування, вихід індикації технічного стану об'єкта з'єднаний з входом формувача імпульсу запуску, вихід якого з'єднаний з входом запуску аналізатора результатів діагностування. UA 112425 U (12) UA 112425 U UA 112425 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки і призначена для контролю та діагностики технічного стану об'єктів. Відома автоматизована система контролю (Патент України № 60890 А, G06F 11/30. № 2003032630; Заявл. 26.03.2003; Опубл. 15.10.2003, Бюл. № 10), що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних. Відома автоматизована система контролю (Патент України № 21002 А, G06F 11/30. № 200609958; Заявл. 18.09.2006; Опубл. 15.02.2007), що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою та одиничним входом тригера, вихід тригера з'єднаний з виходом індикації технічного стану об'єкта, перша група виходів блока керування з'єднана з першою групою входів запам'ятовуючого пристрою. Недоліком відомої системи є обмежені функціональні можливості. Найбільш близькою по технічній суті і результату, що досягається, є автоматизована система контролю (Патент України № 76138, G06F 11/30. № 2012 06824; Заявл. 05.06.2012; Опубл. 25.12.2012, бюл. № 24), що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, два керованих функціональних перетворювача, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою та одиничним входом тригера, вихід тригера з'єднаний з виходом індикації технічного стану об'єкта, перша група виходів блока керування з'єднана з першою групою входів запам'ятовуючого пристрою, шина вхідних даних з'єднана з інформаційними входами першого керованого функціонального перетворювача, друга група виходів блока керування з'єднана з керуючими входами першого керованого функціонального перетворювача, виходи якого з'єднані з першою групою входів схеми порівняння, шина вихідних даних з'єднана з інформаційними входами другого керованого функціонального перетворювача, третя група виходів блока керування з'єднана з керуючими входами другого керованого функціонального перетворювача, виходи якого з'єднані з другою групою входів схеми порівняння. В основу корисної моделі поставлено задачу вдосконалення автоматизованої системи контролю шляхом введення нового складу елементів та нової організації взаємозв'язків між ними забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що автоматизована система контролю містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, два керованих функціональних перетворювача, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою та одиничним входом тригера, вихід тригера з'єднаний з виходом індикації технічного стану об'єкта, перша група виходів блока керування з'єднана з першою групою входів запам'ятовуючого пристрою, шина вхідних даних з'єднана з інформаційними входами першого керованого функціонального перетворювача, друга група виходів блока керування з'єднана з керуючими входами першого керованого функціонального перетворювача, виходи якого з'єднані з першою групою входів схеми порівняння, шина вихідних даних з'єднана з інформаційними входами другого керованого функціонального перетворювача, третя група виходів блока керування з'єднана з керуючими входами другого керованого функціонального перетворювача, виходи якого з'єднані з другою групою входів схеми порівняння, згідно з корисною моделлю, має шину результатів діагностування, аналізатор результатів діагностування, формувач імпульсу запуску, причому виходи запам'ятовуючого пристрою з'єднані з входами аналізатора результатів діагностування, виходи якого з'єднані з шиною результатів діагностування, вихід індикації технічного стану об'єкта з'єднаний з входом формувача імпульсу запуску, вихід якого з'єднаний з входом запуску аналізатора результатів діагностування. Заявлена система має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - ширші функціональні можливості, а саме визначення місця відмови. На кресленні представлена функціональна схема пристрою. Автоматизована система контролю містить шину вхідних даних 1, об'єкт контролю 2, шину вихідних даних 3, керований 1 UA 112425 U 5 10 15 20 25 30 функціональний перетворювач 4, тригер 5, блок керування 6, керований функціональний перетворювач 7, вихід індикації технічного стану об'єкта 8, схему порівняння 9, запам'ятовуючий пристрій 10, шину результатів діагностування 11, аналізатор результатів діагностування 12, формувач імпульсу запуску 13, причому шина вхідних даних 1 з'єднана з входами об'єкта контролю 2, виходи якого з'єднані з шиною вихідних даних 3, вихід схеми порівняння 9 з'єднаний з входом запису запам'ятовуючого пристрою 10 та одиничним входом тригера 5, вихід тригера 5 з'єднаний з виходом індикації технічного стану об'єкта 8, перша група виходів блока керування 6 з'єднана з першою групою входів запам'ятовуючого пристрою 10, шина вхідних даних 1 з'єднана з інформаційними входами першого керованого функціонального перетворювача 4, друга група виходів блока керування 6 з'єднана з керуючими входами першого керованого функціонального перетворювача 4, виходи якого з'єднані з першою групою входів схеми порівняння 9, шина вихідних даних 3 з'єднана з інформаційними входами другого керованого функціонального перетворювача 7, третя група виходів блока керування 6 з'єднана з керуючими входами другого керованого функціонального перетворювача 7, виходи якого з'єднані з другою групою входів схеми порівняння 9, виходи запам'ятовуючого пристрою 10 з'єднані з входами аналізатора результатів діагностування 12, виходи якого з'єднані з шиною результатів діагностування 11, вихід індикації технічного стану об'єкта 8 з'єднаний з входом формувача імпульсу запуску 13, вихід якого з'єднаний з входом запуску аналізатора результатів діагностування 12. Працює система в такий спосіб. Блок керування 6 формує послідовність множин сигналів настройок, згідно з якими керовані функціональні перетворювачі 4 та 7 формують на своїх виходах відповідні значення функцій. Якщо ці значення не співпадають, то схема порівняння 9 формує сигнал "1" і в запам'ятовуючий пристрій 10 записуються значення перетворень, при яких у об'єкті є відмова. Одночасно тригер 5 переводиться в стан "1". Цей сигнал формується на виході 8 і свідчить про несправний стан об'єкт контролю 2. Одночасно цей сигнал надходить на вхід формувача імпульсу запуску 13, який формує сигнал запуску аналізатора результатів діагностування 12. Аналізатор результатів діагностування 12 визначає місце відмови елемента, код якого надходить на шину результатів діагностування 11. Порівняльний аналіз прототипу і заявленого пристрою показує, що заявлений пристрій має ширші функціональні можливості, бо дозволяє не тільки контролювати стан об'єкта контролю, а також визначати код елемента, що відмовив. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Автоматизована система контролю, що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, блок керування, запам'ятовуючий пристрій, тригер, вихід індикації технічного стану об'єкта, два керованих функціональних перетворювача, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою та одиничним входом тригера, вихід тригера з'єднаний з виходом індикації технічного стану об'єкта, перша група виходів блока керування з'єднана з першою групою входів запам'ятовуючого пристрою, шина вхідних даних з'єднана з інформаційними входами першого керованого функціонального перетворювача, друга група виходів блока керування з'єднана з керуючими входами першого керованого функціонального перетворювача, виходи якого з'єднані з першою групою входів схеми порівняння, шина вихідних даних з'єднана з інформаційними входами другого керованого функціонального перетворювача, третя група виходів блока керування з'єднана з керуючими входами другого керованого функціонального перетворювача, виходи якого з'єднані з другою групою входів схеми порівняння, яка відрізняється тим, що має шину результатів діагностування, аналізатор результатів діагностування, формувач імпульсу запуску, причому виходи запам'ятовуючого пристрою з'єднані з входами аналізатора результатів діагностування, виходи якого з'єднані з шиною результатів діагностування, вихід індикації технічного стану об'єкта з'єднаний з входом формувача імпульсу запуску, вихід якого з'єднаний з входом запуску аналізатора результатів діагностування. 2 UA 112425 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
