Машина для посадки живців

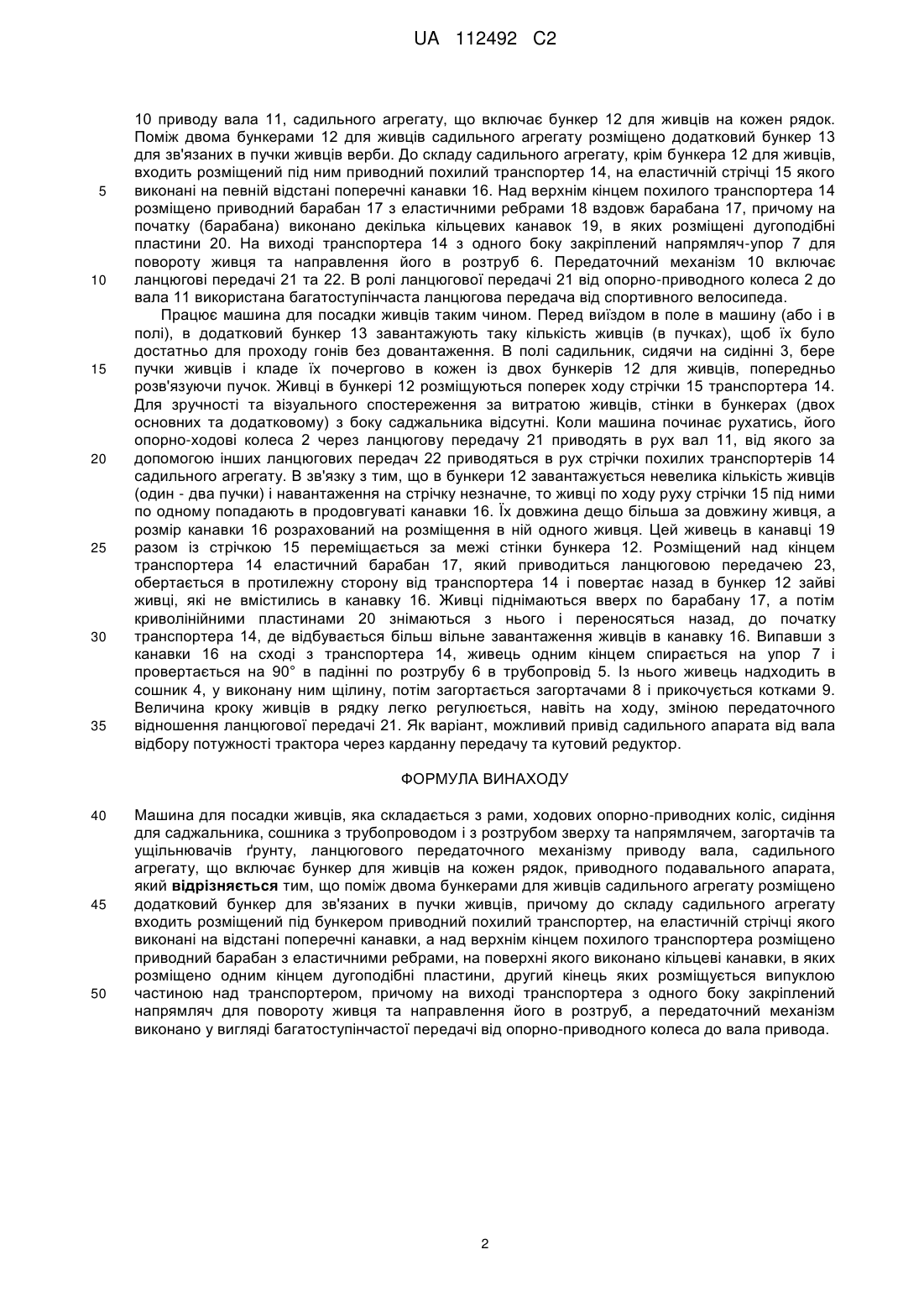

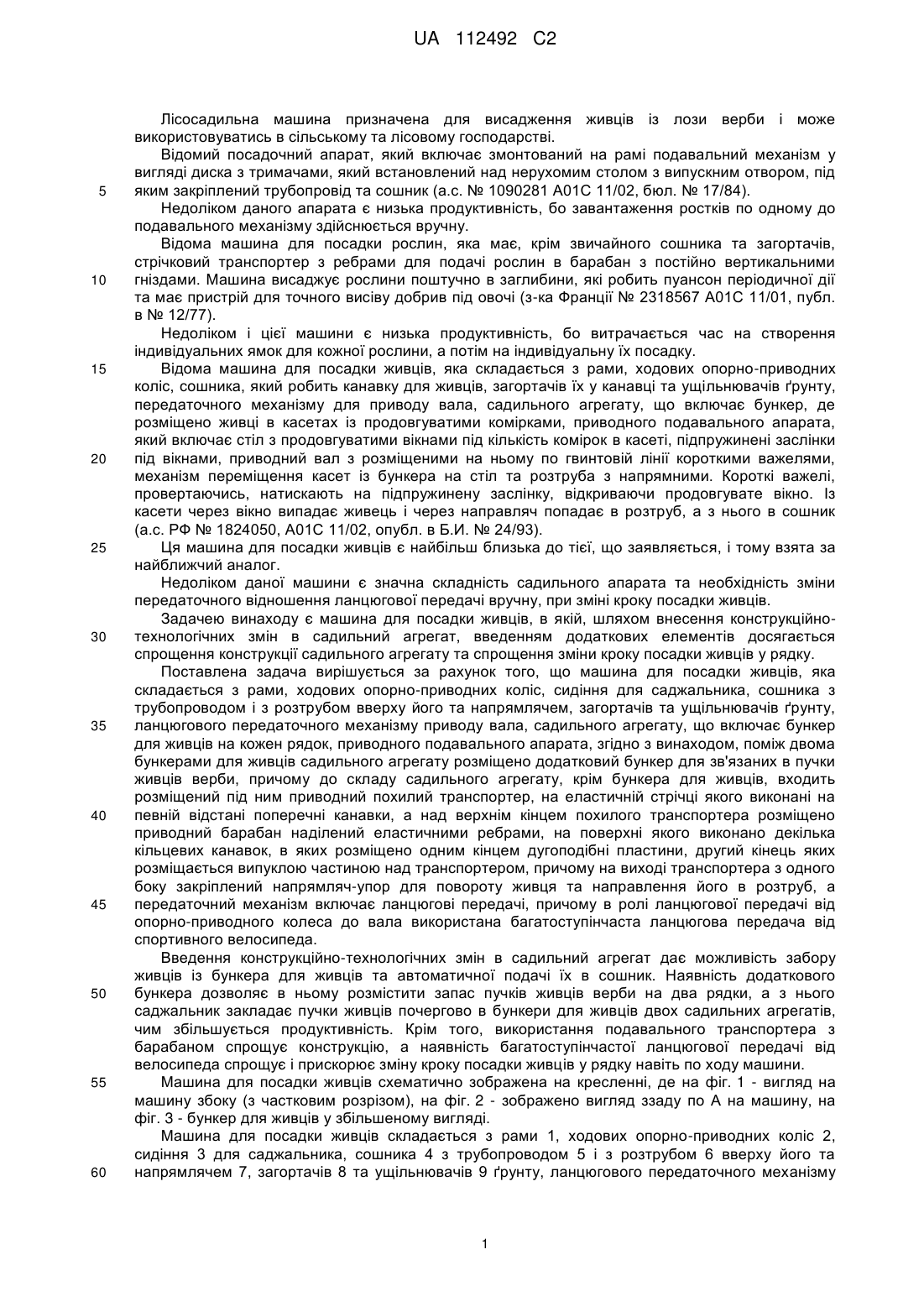

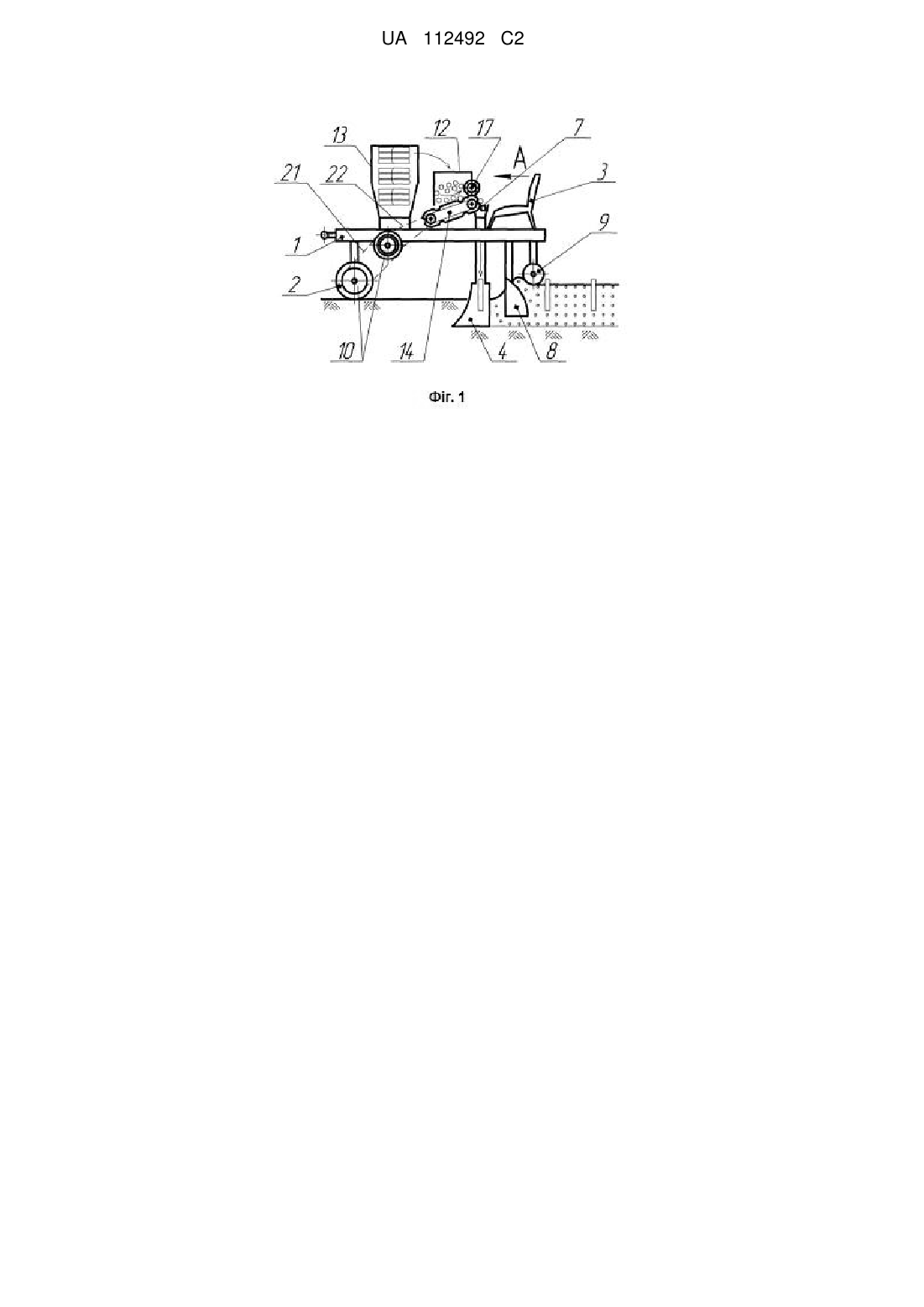

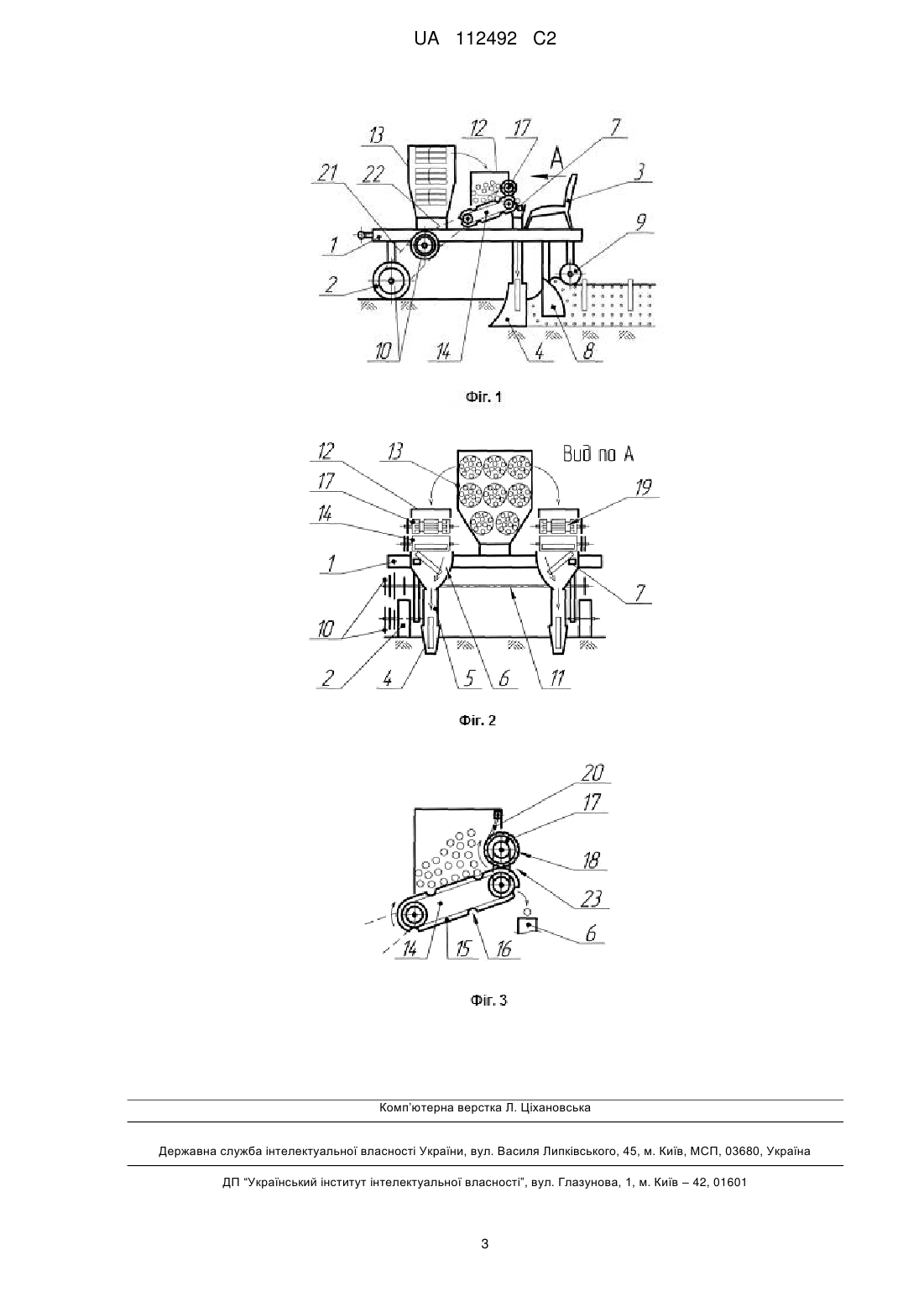

Реферат: Винахід належить до сільського та лісового господарства, зокрема до машин для посадки живців. Машина для посадки живців, яка складається з рами, ходових опорно-приводних коліс, сидіння для саджальника, сошника з трубопроводом і з розтрубом зверху та напрямлячем, загортачів та ущільнювачів ґрунту, ланцюгового передаточного механізму приводу вала, садильного агрегату, що включає бункер для живців на кожен рядок, приводного подавального апарата. Поміж двома бункерами для живців садильного агрегату розміщено додатковий бункер для зв'язаних в пучки живців, причому до складу садильного агрегату входить розміщений під бункером приводний похилий транспортер, на еластичній стрічці якого виконані на відстані поперечні канавки, а над верхнім кінцем похилого транспортера розміщено приводний барабан з еластичними ребрами, на поверхні якого виконано кільцеві канавки, в яких розміщено одним кінцем дугоподібні пластини, другий кінець яких розміщується випуклою частиною над транспортером. На виході транспортера з одного боку закріплений напрямляч для повороту живця та направлення його в розтруб, а передаточний механізм виконано у вигляді багатоступінчастої передачі від опорно-приводного колеса до вала привода. Застосування даної машини для посадки живців дозволить спростити конструкцію машини, зменшити енерговитрати, підвищити продуктивність. UA 112492 C2 (12) UA 112492 C2 UA 112492 C2 5 10 15 20 25 30 35 40 45 50 55 60 Лісосадильна машина призначена для висадження живців із лози верби і може використовуватись в сільському та лісовому господарстві. Відомий посадочний апарат, який включає змонтований на рамі подавальний механізм у вигляді диска з тримачами, який встановлений над нерухомим столом з випускним отвором, під яким закріплений трубопровід та сошник (а.с. № 1090281 А01С 11/02, бюл. № 17/84). Недоліком даного апарата є низька продуктивність, бо завантаження ростків по одному до подавального механізму здійснюється вручну. Відома машина для посадки рослин, яка має, крім звичайного сошника та загортачів, стрічковий транспортер з ребрами для подачі рослин в барабан з постійно вертикальними гніздами. Машина висаджує рослини поштучно в заглибини, які робить пуансон періодичної дії та має пристрій для точного висіву добрив під овочі (з-ка Франції № 2318567 А01С 11/01, публ. в № 12/77). Недоліком і цієї машини є низька продуктивність, бо витрачається час на створення індивідуальних ямок для кожної рослини, а потім на індивідуальну їх посадку. Відома машина для посадки живців, яка складається з рами, ходових опорно-приводних коліс, сошника, який робить канавку для живців, загортачів їх у канавці та ущільнювачів ґрунту, передаточного механізму для приводу вала, садильного агрегату, що включає бункер, де розміщено живці в касетах із продовгуватими комірками, приводного подавального апарата, який включає стіл з продовгуватими вікнами під кількість комірок в касеті, підпружинені заслінки під вікнами, приводний вал з розміщеними на ньому по гвинтовій лінії короткими важелями, механізм переміщення касет із бункера на стіл та розтруба з напрямними. Короткі важелі, провертаючись, натискають на підпружинену заслінку, відкриваючи продовгувате вікно. Із касети через вікно випадає живець і через направляч попадає в розтруб, а з нього в сошник (а.с. РФ № 1824050, А01С 11/02, опубл. в Б.И. № 24/93). Ця машина для посадки живців є найбільш близька до тієї, що заявляється, і тому взята за найближчий аналог. Недоліком даної машини є значна складність садильного апарата та необхідність зміни передаточного відношення ланцюгової передачі вручну, при зміні кроку посадки живців. Задачею винаходу є машина для посадки живців, в якій, шляхом внесення конструкційнотехнологічних змін в садильний агрегат, введенням додаткових елементів досягається спрощення конструкції садильного агрегату та спрощення зміни кроку посадки живців у рядку. Поставлена задача вирішується за рахунок того, що машина для посадки живців, яка складається з рами, ходових опорно-приводних коліс, сидіння для саджальника, сошника з трубопроводом і з розтрубом вверху його та напрямлячем, загортачів та ущільнювачів ґрунту, ланцюгового передаточного механізму приводу вала, садильного агрегату, що включає бункер для живців на кожен рядок, приводного подавального апарата, згідно з винаходом, поміж двома бункерами для живців садильного агрегату розміщено додатковий бункер для зв'язаних в пучки живців верби, причому до складу садильного агрегату, крім бункера для живців, входить розміщений під ним приводний похилий транспортер, на еластичній стрічці якого виконані на певній відстані поперечні канавки, а над верхнім кінцем похилого транспортера розміщено приводний барабан наділений еластичними ребрами, на поверхні якого виконано декілька кільцевих канавок, в яких розміщено одним кінцем дугоподібні пластини, другий кінець яких розміщається випуклою частиною над транспортером, причому на виході транспортера з одного боку закріплений напрямляч-упор для повороту живця та направлення його в розтруб, а передаточний механізм включає ланцюгові передачі, причому в ролі ланцюгової передачі від опорно-приводного колеса до вала використана багатоступінчаста ланцюгова передача від спортивного велосипеда. Введення конструкційно-технологічних змін в садильний агрегат дає можливість забору живців із бункера для живців та автоматичної подачі їх в сошник. Наявність додаткового бункера дозволяє в ньому розмістити запас пучків живців верби на два рядки, а з нього саджальник закладає пучки живців почергово в бункери для живців двох садильних агрегатів, чим збільшується продуктивність. Крім того, використання пoдавального транспортера з барабаном спрощує конструкцію, а наявність багатоступінчастої ланцюгової передачі від велосипеда спрощує і прискорює зміну кроку посадки живців у рядку навіть по ходу машини. Машина для посадки живців схематично зображена на кресленні, де на фіг. 1 - вигляд на машину збоку (з частковим розрізом), на фіг. 2 - зображено вигляд ззаду по А на машину, на фіг. 3 - бункер для живців у збільшеному вигляді. Машина для посадки живців складається з рами 1, ходових опорно-приводних коліс 2, сидіння 3 для саджальника, сошника 4 з трубопроводом 5 і з розтрубом 6 вверху його та напрямлячем 7, загортачів 8 та ущільнювачів 9 ґрунту, ланцюгового передаточного механізму 1 UA 112492 C2 5 10 15 20 25 30 35 10 приводу вала 11, садильного агрегату, що включає бункер 12 для живців на кожен рядок. Поміж двома бункерами 12 для живців садильного агрегату розміщено додатковий бункер 13 для зв'язаних в пучки живців верби. До складу садильного агрегату, крім бункера 12 для живців, входить розміщений під ним приводний похилий транспортер 14, на еластичній стрічці 15 якого виконані на певній відстані поперечні канавки 16. Над верхнім кінцем похилого транспортера 14 розміщено приводний барабан 17 з еластичними ребрами 18 вздовж барабана 17, причому на початку (барабана) виконано декілька кільцевих канавок 19, в яких розміщені дугоподібні пластини 20. На виході транспортера 14 з одного боку закріплений напрямляч-упор 7 для повороту живця та направлення його в розтруб 6. Передаточний механізм 10 включає ланцюгові передачі 21 та 22. В ролі ланцюгової передачі 21 від опорно-приводного колеса 2 до вала 11 використана багатоступінчаста ланцюгова передача від спортивного велосипеда. Працює машина для посадки живців таким чином. Перед виїздом в поле в машину (або і в полі), в додатковий бункер 13 завантажують таку кількість живців (в пучках), щоб їх було достатньо для проходу гонів без довантаження. В полі садильник, сидячи на сидінні 3, бере пучки живців і кладе їх почергово в кожен із двох бункерів 12 для живців, попередньо розв'язуючи пучок. Живці в бункері 12 розміщуються поперек ходу стрічки 15 транспортера 14. Для зручності та візуального спостереження за витратою живців, стінки в бункерах (двох основних та додатковому) з боку саджальника відсутні. Коли машина починає рухатись, його опорно-ходові колеса 2 через ланцюгову передачу 21 приводять в рух вал 11, від якого за допомогою інших ланцюгових передач 22 приводяться в рух стрічки похилих транспортерів 14 садильного агрегату. В зв'язку з тим, що в бункери 12 завантажується невелика кількість живців (один - два пучки) і навантаження на стрічку незначне, то живці по ходу руху стрічки 15 під ними по одному попадають в продовгуваті канавки 16. Їх довжина дещо більша за довжину живця, а розмір канавки 16 розрахований на розміщення в ній одного живця. Цей живець в канавці 19 разом із стрічкою 15 переміщається за межі стінки бункера 12. Розміщений над кінцем транспортера 14 еластичний барабан 17, який приводиться ланцюговою передачею 23, обертається в протилежну сторону від транспортера 14 і повертає назад в бункер 12 зайві живці, які не вмістились в канавку 16. Живці піднімаються вверх по барабану 17, а потім криволінійними пластинами 20 знімаються з нього і переносяться назад, до початку транспортера 14, де відбувається більш вільне завантаження живців в канавку 16. Випавши з канавки 16 на сході з транспортера 14, живець одним кінцем спирається на упор 7 і провертається на 90° в падінні по розтрубу 6 в трубопровід 5. Із нього живець надходить в сошник 4, у виконану ним щілину, потім загортається загортачами 8 і прикочується котками 9. Величина кроку живців в рядку легко регулюється, навіть на ходу, зміною передаточного відношення ланцюгової передачі 21. Як варіант, можливий привід садильного апарата від вала відбору потужності трактора через карданну передачу та кутовий редуктор. ФОРМУЛА ВИНАХОДУ 40 45 50 Машина для посадки живців, яка складається з рами, ходових опорно-приводних коліс, сидіння для саджальника, сошника з трубопроводом і з розтрубом зверху та напрямлячем, загортачів та ущільнювачів ґрунту, ланцюгового передаточного механізму приводу вала, садильного агрегату, що включає бункер для живців на кожен рядок, приводного подавального апарата, який відрізняється тим, що поміж двома бункерами для живців садильного агрегату розміщено додатковий бункер для зв'язаних в пучки живців, причому до складу садильного агрегату входить розміщений під бункером приводний похилий транспортер, на еластичній стрічці якого виконані на відстані поперечні канавки, а над верхнім кінцем похилого транспортера розміщено приводний барабан з еластичними ребрами, на поверхні якого виконано кільцеві канавки, в яких розміщено одним кінцем дугоподібні пластини, другий кінець яких розміщується випуклою частиною над транспортером, причому на виході транспортера з одного боку закріплений напрямляч для повороту живця та направлення його в розтруб, а передаточний механізм виконано у вигляді багатоступінчастої передачі від опорно-приводного колеса до вала привода. 2 UA 112492 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
