Пристрій для вакуумного нанесення покриття
Формула / Реферат
Установка для вакуумного нанесення покриття, що містить вакуумну камеру, рухливий елемент, що містить привід для переміщення, вакуумний насос, вакуумні трубопроводи, блок живлення, яка відрізняється тим, що як привід для рухливого елемента використовується кроковий двигун, причому у вакуумній камері розташовані електроди іонно-плазмового очищення та система наповнення робочим газом.
Текст

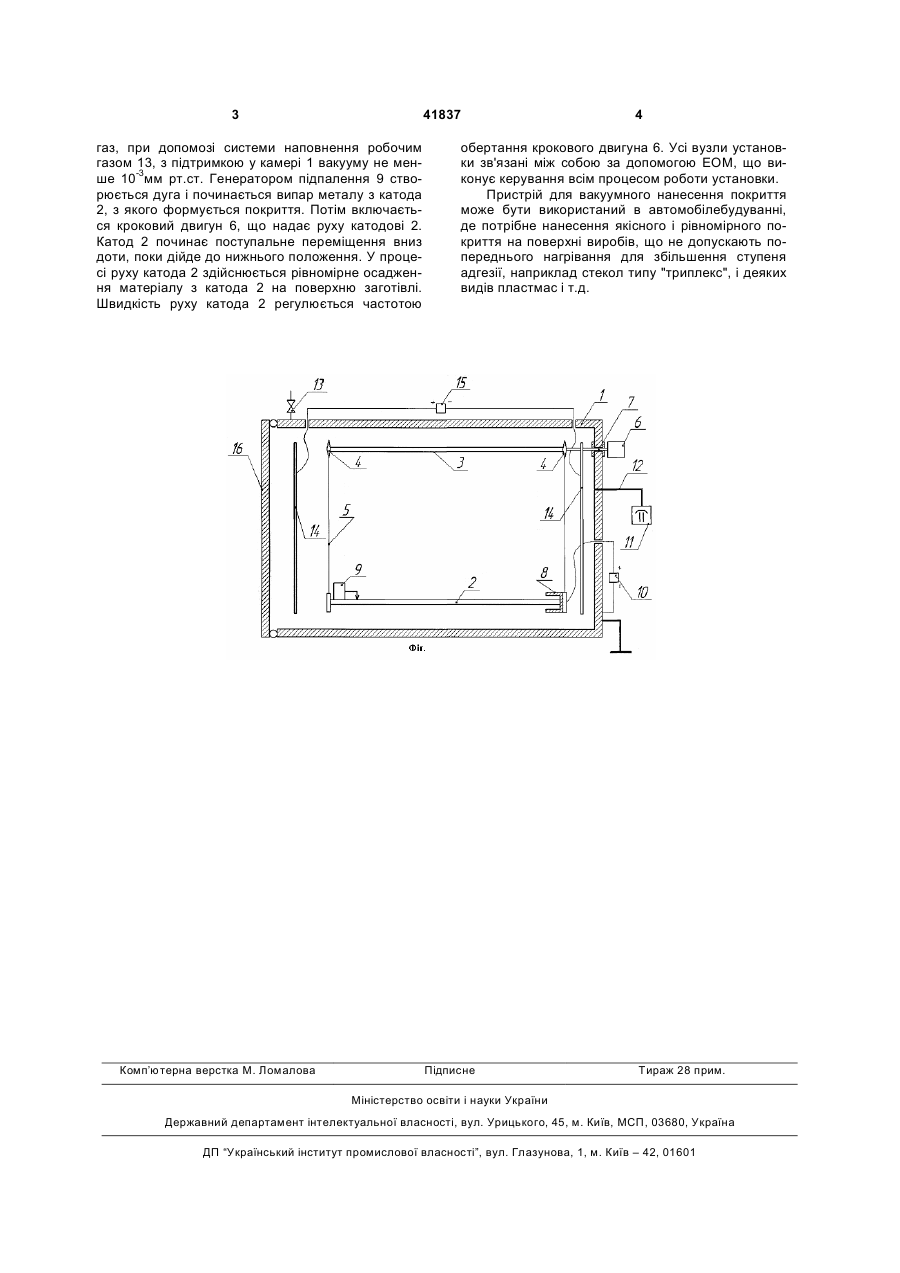

Установка для вакуумного нанесення покриття, що містить вакуумну камеру, рухливий еле 3 41837 газ, при допомозі системи наповнення робочим газом 13, з підтримкою у камері 1 вакууму не менше 10-3мм рт.ст. Генератором підпалення 9 створюється дуга і починається випар металу з катода 2, з якого формується покриття. Потім включається кроковий двигун 6, що надає руху катодові 2. Катод 2 починає поступальне переміщення вниз доти, поки дійде до нижнього положення. У процесі руху катода 2 здійснюється рівномірне осадження матеріалу з катода 2 на поверхню заготівлі. Швидкість руху катода 2 регулюється частотою Комп’ютерна верстка М. Ломалова 4 обертання крокового двигуна 6. Усі вузли установки зв'язані між собою за допомогою ЕОМ, що виконує керування всім процесом роботи установки. Пристрій для вакуумного нанесення покриття може бути використаний в автомобілебудуванні, де потрібне нанесення якісного і рівномірного покриття на поверхні виробів, що не допускають попереднього нагрівання для збільшення ступеня адгезії, наприклад стекол типу "триплекс", і деяких видів пластмас і т.д. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for vacuum application of the coating
Автори англійськоюVoronin Andrii Hryhorovych
Назва патенту російськоюУстройство для вакуумного нанесения покрытия
Автори російськоюВоронин Андрей Григорьевич
МПК / Мітки
МПК: C23C 14/32, C23C 14/00
Мітки: покриття, пристрій, вакуумного, нанесення
