Гвинтовий конвеєр з ексцентричним кожухом, що провертається

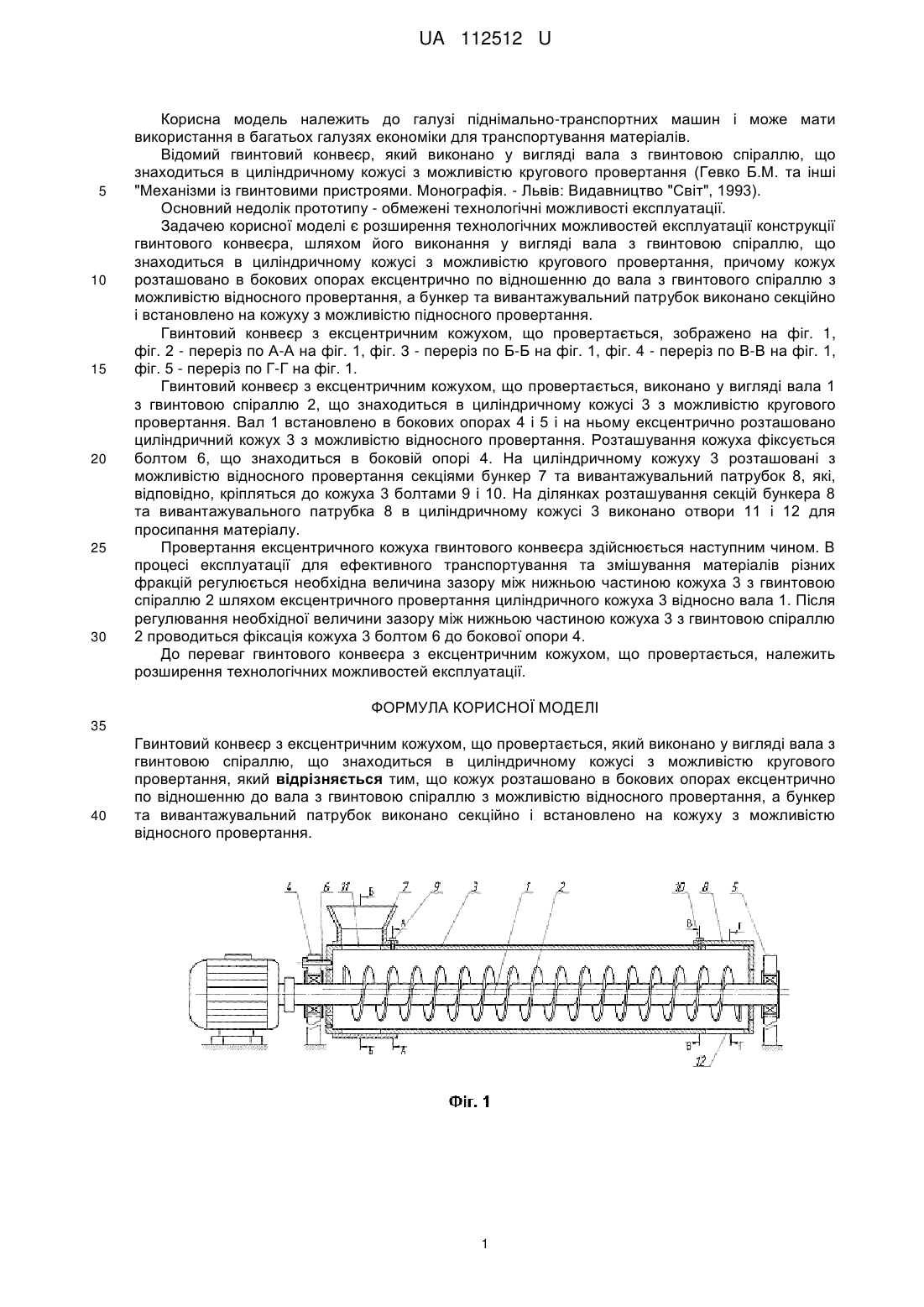

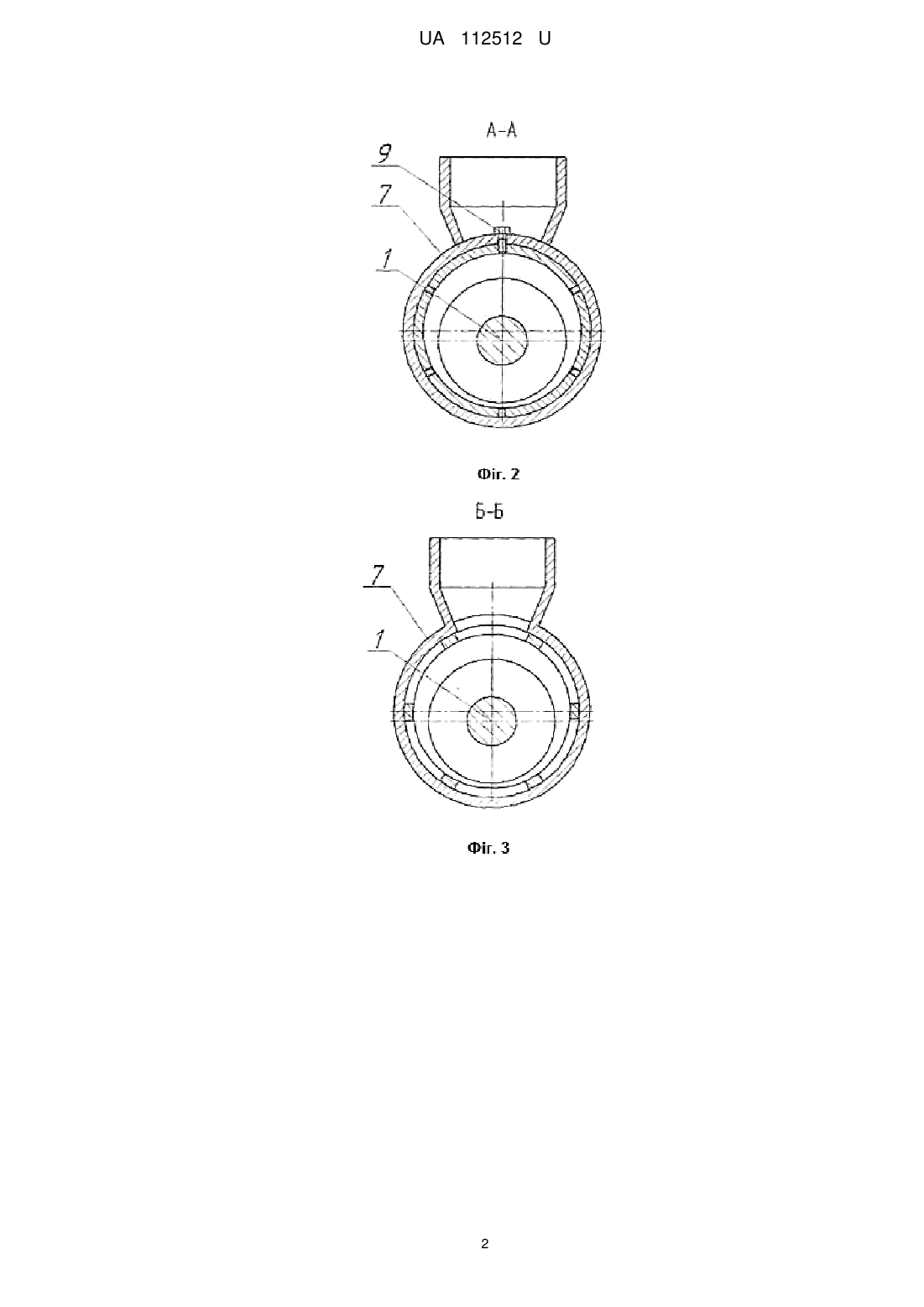

Реферат: Гвинтовий конвеєр з ексцентричним кожухом, що провертається, виконано у вигляді вала з гвинтовою спіраллю, що знаходиться в циліндричному кожусі з можливістю кругового провертання, причому кожух розташовано в бокових опорах ексцентрично по відношенню до вала з гвинтовою спіраллю з можливістю відносного провертання, а бункер та вивантажувальний патрубок виконано секційно і встановлено на кожуху з можливістю відносного провертання. UA 112512 U (12) UA 112512 U UA 112512 U 5 10 15 20 25 30 Корисна модель належить до галузі піднімально-транспортних машин і може мати використання в багатьох галузях економіки для транспортування матеріалів. Відомий гвинтовий конвеєр, який виконано у вигляді вала з гвинтовою спіраллю, що знаходиться в циліндричному кожусі з можливістю кругового провертання (Гевко Б.М. та інші "Механізми із гвинтовими пристроями. Монографія. - Львів: Видавництво "Світ", 1993). Основний недолік прототипу - обмежені технологічні можливості експлуатації. Задачею корисної моделі є розширення технологічних можливостей експлуатації конструкції гвинтового конвеєра, шляхом його виконання у вигляді вала з гвинтовою спіраллю, що знаходиться в циліндричному кожусі з можливістю кругового провертання, причому кожух розташовано в бокових опорах ексцентрично по відношенню до вала з гвинтового спіраллю з можливістю відносного провертання, а бункер та вивантажувальний патрубок виконано секційно і встановлено на кожуху з можливістю підносного провертання. Гвинтовий конвеєр з ексцентричним кожухом, що провертається, зображено на фіг. 1, фіг. 2 - переріз по А-А на фіг. 1, фіг. 3 - переріз по Б-Б на фіг. 1, фіг. 4 - переріз по В-В на фіг. 1, фіг. 5 - переріз по Г-Г на фіг. 1. Гвинтовий конвеєр з ексцентричним кожухом, що провертається, виконано у вигляді вала 1 з гвинтовою спіраллю 2, що знаходиться в циліндричному кожусі 3 з можливістю кругового провертання. Вал 1 встановлено в бокових опорах 4 і 5 і на ньому ексцентрично розташовано циліндричний кожух 3 з можливістю відносного провертання. Розташування кожуха фіксується болтом 6, що знаходиться в боковій опорі 4. На циліндричному кожуху 3 розташовані з можливістю відносного провертання секціями бункер 7 та вивантажувальний патрубок 8, які, відповідно, кріпляться до кожуха 3 болтами 9 і 10. На ділянках розташування секцій бункера 8 та вивантажувального патрубка 8 в циліндричному кожусі 3 виконано отвори 11 і 12 для просипання матеріалу. Провертання ексцентричного кожуха гвинтового конвеєра здійснюється наступним чином. В процесі експлуатації для ефективного транспортування та змішування матеріалів різних фракцій регулюється необхідна величина зазору між нижньою частиною кожуха 3 з гвинтовою спіраллю 2 шляхом ексцентричного провертання циліндричного кожуха 3 відносно вала 1. Після регулювання необхідної величини зазору між нижньою частиною кожуха 3 з гвинтовою спіраллю 2 проводиться фіксація кожуха 3 болтом 6 до бокової опори 4. До переваг гвинтового конвеєра з ексцентричним кожухом, що провертається, належить розширення технологічних можливостей експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Гвинтовий конвеєр з ексцентричним кожухом, що провертається, який виконано у вигляді вала з гвинтовою спіраллю, що знаходиться в циліндричному кожусі з можливістю кругового провертання, який відрізняється тим, що кожух розташовано в бокових опорах ексцентрично по відношенню до вала з гвинтовою спіраллю з можливістю відносного провертання, а бункер та вивантажувальний патрубок виконано секційно і встановлено на кожуху з можливістю відносного провертання. 1 UA 112512 U 2 UA 112512 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
