Гнучкий вал

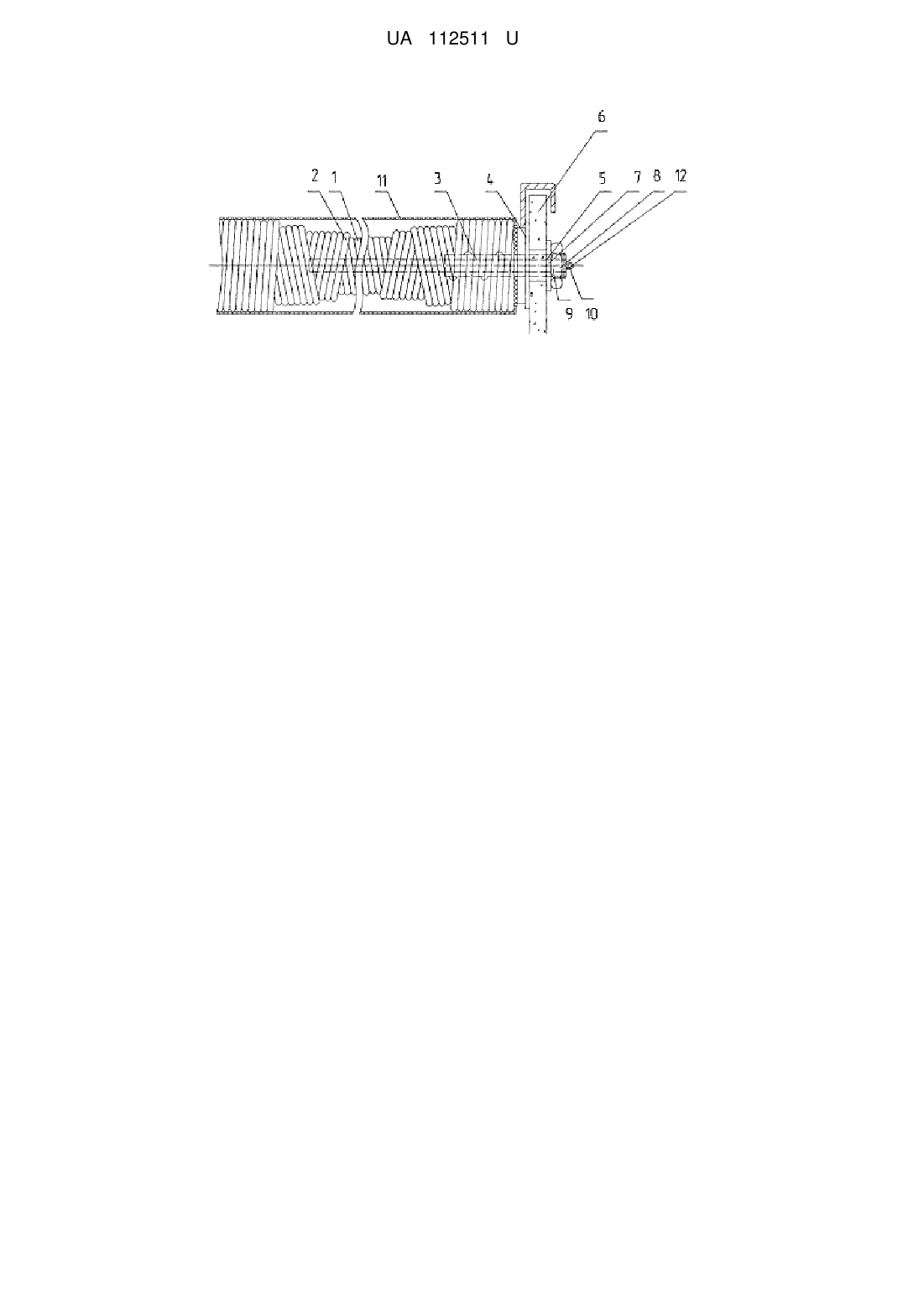

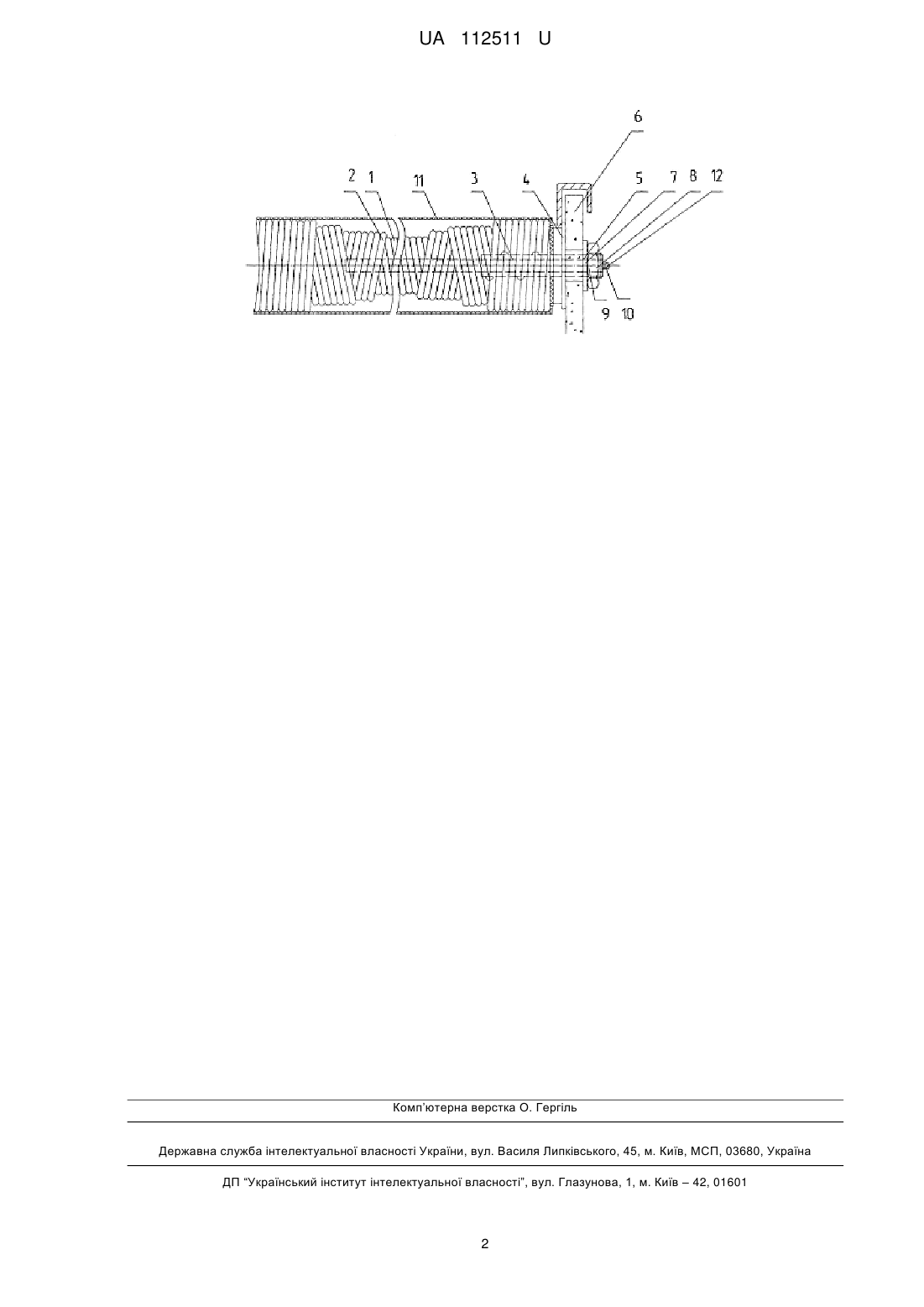

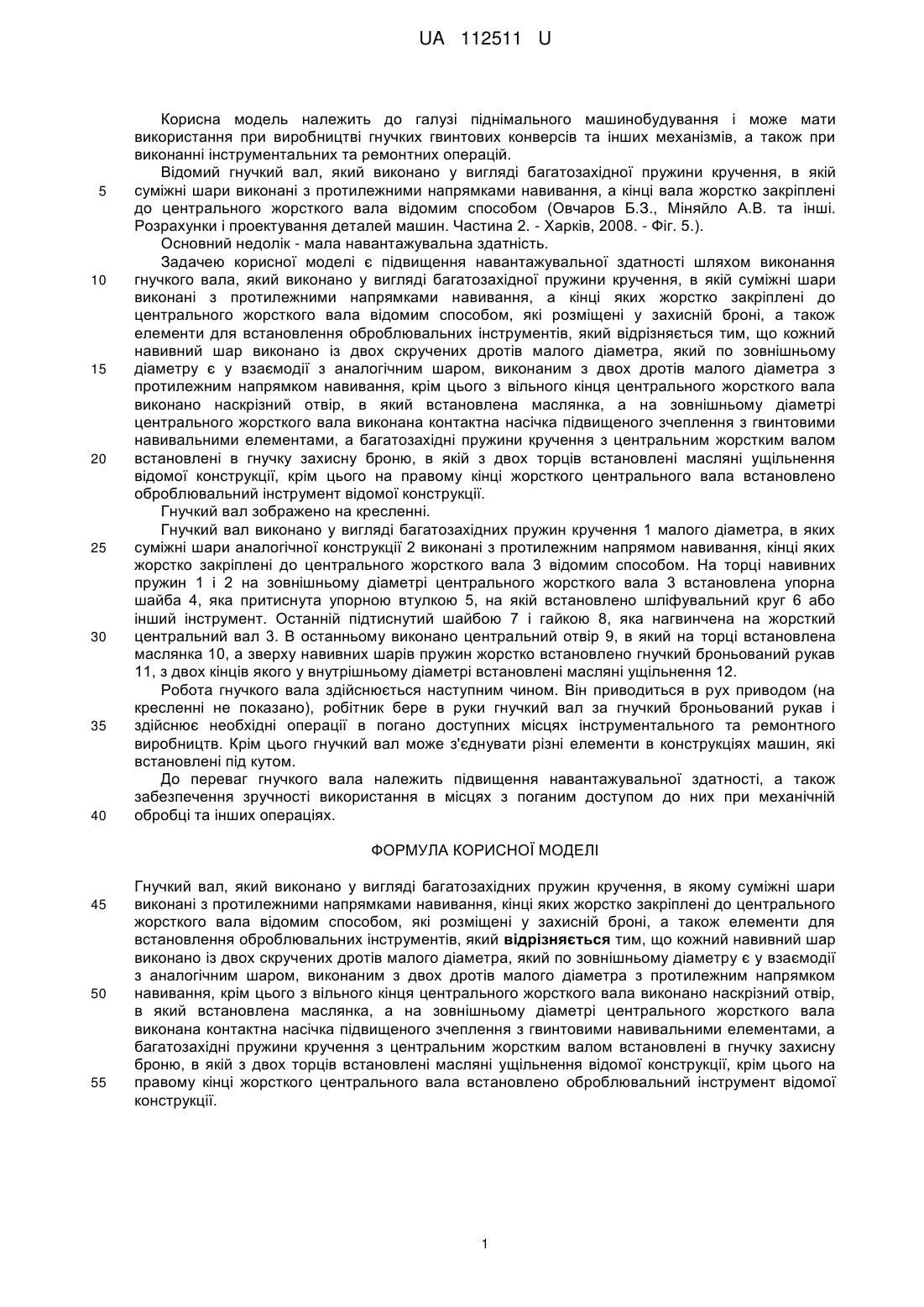

Реферат: Гнучкий вал виконано у вигляді багатозахідних пружин кручення, в якому суміжні шари виконані з протилежними напрямками навивання, кінці яких жорстко закріплені до центрального жорсткого вала відомим способом, які розміщені у захисній броні, а також елементи для встановлення оброблювальних інструментів, причому кожний навивний шар виконано із двох скручених дротів малого діаметра, який по зовнішньому діаметру є у взаємодії з аналогічним шаром, виконаним з двох дротів малого діаметра з протилежним напрямком навивання, крім цього з вільного кінця центрального жорсткого вала виконано наскрізний отвір, в який встановлена маслянка, а на зовнішньому діаметрі центрального жорсткого вала виконана контактна насічка підвищеного зчеплення з гвинтовими навивальними елементами, а багатозахідні пружини кручення з центральним жорстким валом встановлені в гнучку захисну броню, в якій з двох торців встановлені масляні ущільнення відомої конструкції, крім цього на правому кінці жорсткого центрального вала встановлено оброблювальний інструмент відомої конструкції. UA 112511 U (12) UA 112511 U UA 112511 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі піднімального машинобудування і може мати використання при виробництві гнучких гвинтових конверсів та інших механізмів, а також при виконанні інструментальних та ремонтних операцій. Відомий гнучкий вал, який виконано у вигляді багатозахідної пружини кручення, в якій суміжні шари виконані з протилежними напрямками навивання, а кінці вала жорстко закріплені до центрального жорсткого вала відомим способом (Овчаров Б.З., Міняйло А.В. та інші. Розрахунки і проектування деталей машин. Частина 2. - Харків, 2008. - Фіг. 5.). Основний недолік - мала навантажувальна здатність. Задачею корисної моделі є підвищення навантажувальної здатності шляхом виконання гнучкого вала, який виконано у вигляді багатозахідної пружини кручення, в якій суміжні шари виконані з протилежними напрямками навивання, а кінці яких жорстко закріплені до центрального жорсткого вала відомим способом, які розміщені у захисній броні, а також елементи для встановлення оброблювальних інструментів, який відрізняється тим, що кожний навивний шар виконано із двох скручених дротів малого діаметра, який по зовнішньому діаметру є у взаємодії з аналогічним шаром, виконаним з двох дротів малого діаметра з протилежним напрямком навивання, крім цього з вільного кінця центрального жорсткого вала виконано наскрізний отвір, в який встановлена маслянка, а на зовнішньому діаметрі центрального жорсткого вала виконана контактна насічка підвищеного зчеплення з гвинтовими навивальними елементами, а багатозахідні пружини кручення з центральним жорстким валом встановлені в гнучку захисну броню, в якій з двох торців встановлені масляні ущільнення відомої конструкції, крім цього на правому кінці жорсткого центрального вала встановлено оброблювальний інструмент відомої конструкції. Гнучкий вал зображено на кресленні. Гнучкий вал виконано у вигляді багатозахідних пружин кручення 1 малого діаметра, в яких суміжні шари аналогічної конструкції 2 виконані з протилежним напрямом навивання, кінці яких жорстко закріплені до центрального жорсткого вала 3 відомим способом. На торці навивних пружин 1 і 2 на зовнішньому діаметрі центрального жорсткого вала 3 встановлена упорна шайба 4, яка притиснута упорною втулкою 5, на якій встановлено шліфувальний круг 6 або інший інструмент. Останній підтиснутий шайбою 7 і гайкою 8, яка нагвинчена на жорсткий центральний вал 3. В останньому виконано центральний отвір 9, в який на торці встановлена маслянка 10, а зверху навивних шарів пружин жорстко встановлено гнучкий броньований рукав 11, з двох кінців якого у внутрішньому діаметрі встановлені масляні ущільнення 12. Робота гнучкого вала здійснюється наступним чином. Він приводиться в рух приводом (на кресленні не показано), робітник бере в руки гнучкий вал за гнучкий броньований рукав і здійснює необхідні операції в погано доступних місцях інструментального та ремонтного виробництв. Крім цього гнучкий вал може з'єднувати різні елементи в конструкціях машин, які встановлені під кутом. До переваг гнучкого вала належить підвищення навантажувальної здатності, а також забезпечення зручності використання в місцях з поганим доступом до них при механічній обробці та інших операціях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Гнучкий вал, який виконано у вигляді багатозахідних пружин кручення, в якому суміжні шари виконані з протилежними напрямками навивання, кінці яких жорстко закріплені до центрального жорсткого вала відомим способом, які розміщені у захисній броні, а також елементи для встановлення оброблювальних інструментів, який відрізняється тим, що кожний навивний шар виконано із двох скручених дротів малого діаметра, який по зовнішньому діаметру є у взаємодії з аналогічним шаром, виконаним з двох дротів малого діаметра з протилежним напрямком навивання, крім цього з вільного кінця центрального жорсткого вала виконано наскрізний отвір, в який встановлена маслянка, а на зовнішньому діаметрі центрального жорсткого вала виконана контактна насічка підвищеного зчеплення з гвинтовими навивальними елементами, а багатозахідні пружини кручення з центральним жорстким валом встановлені в гнучку захисну броню, в якій з двох торців встановлені масляні ущільнення відомої конструкції, крім цього на правому кінці жорсткого центрального вала встановлено оброблювальний інструмент відомої конструкції. 1 UA 112511 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
