Сошниковий вузол для селекційних сівалок

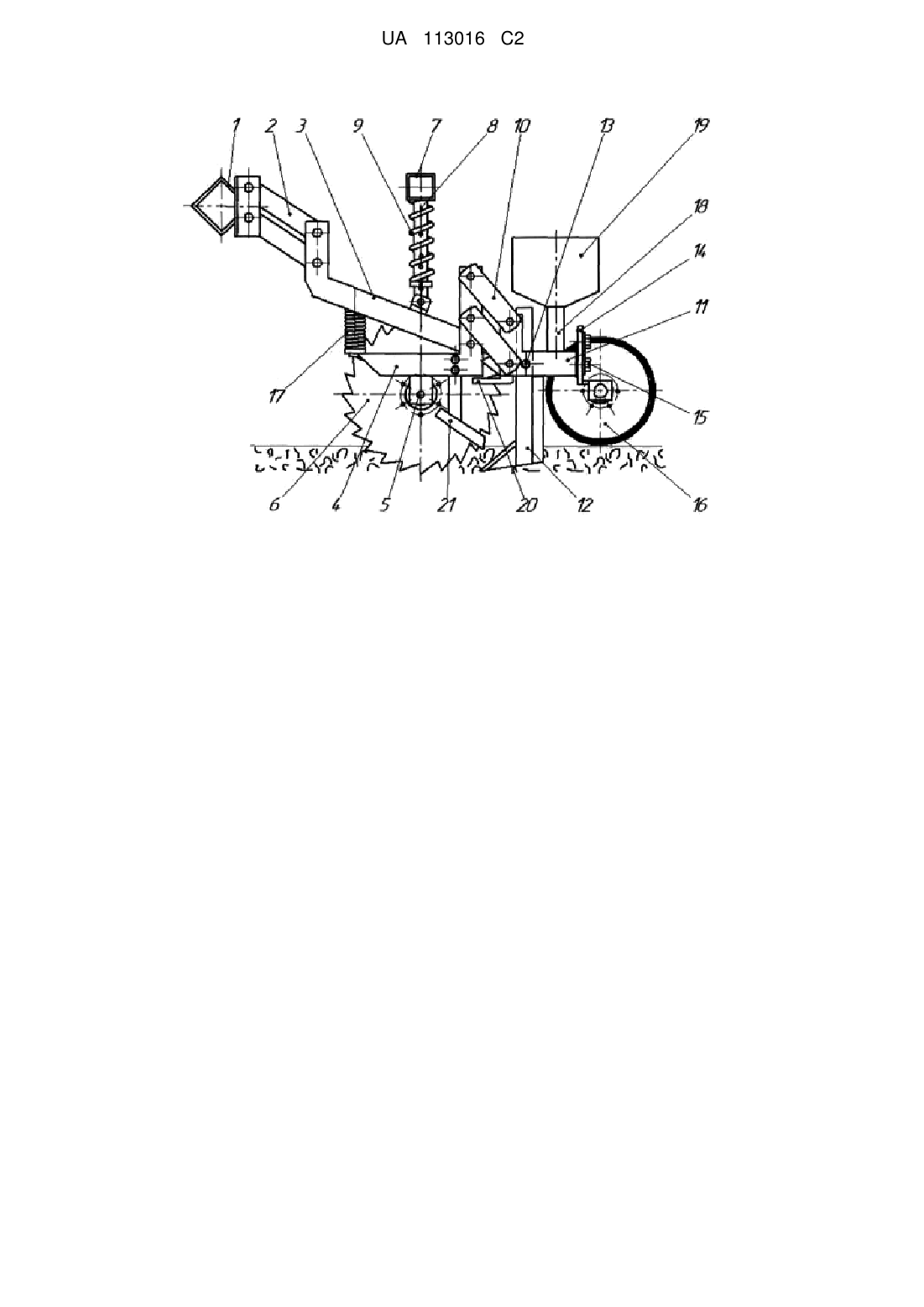

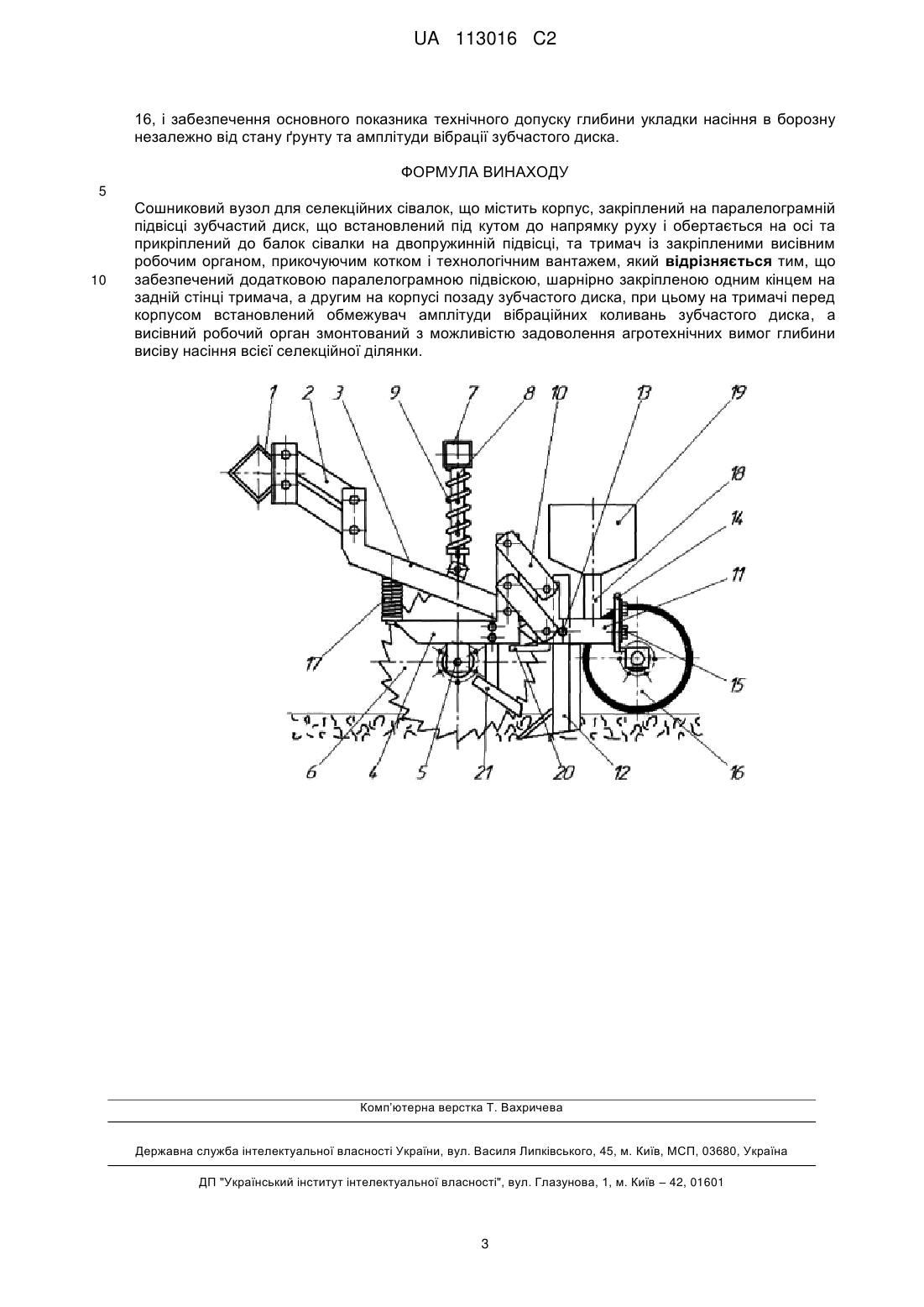

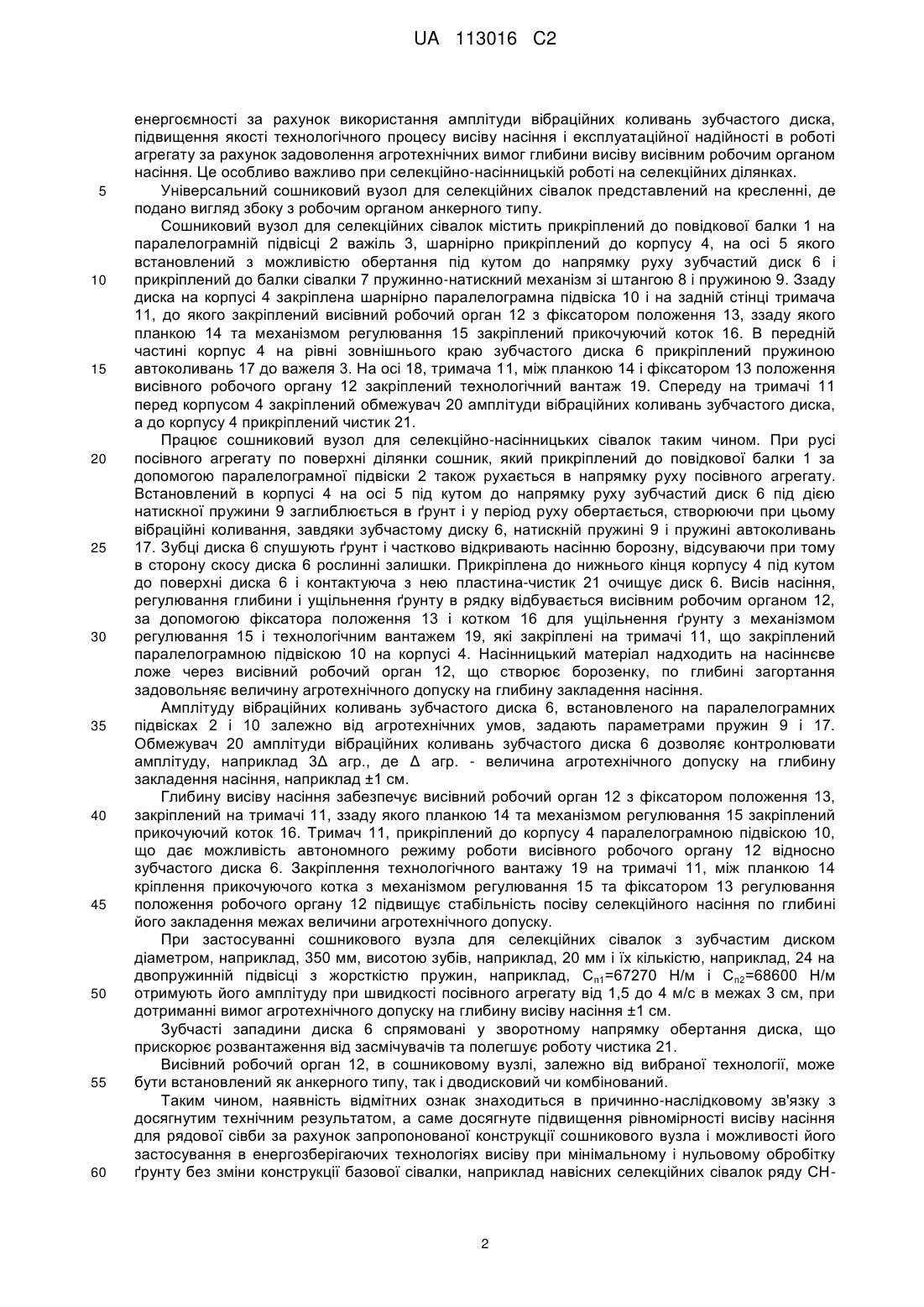

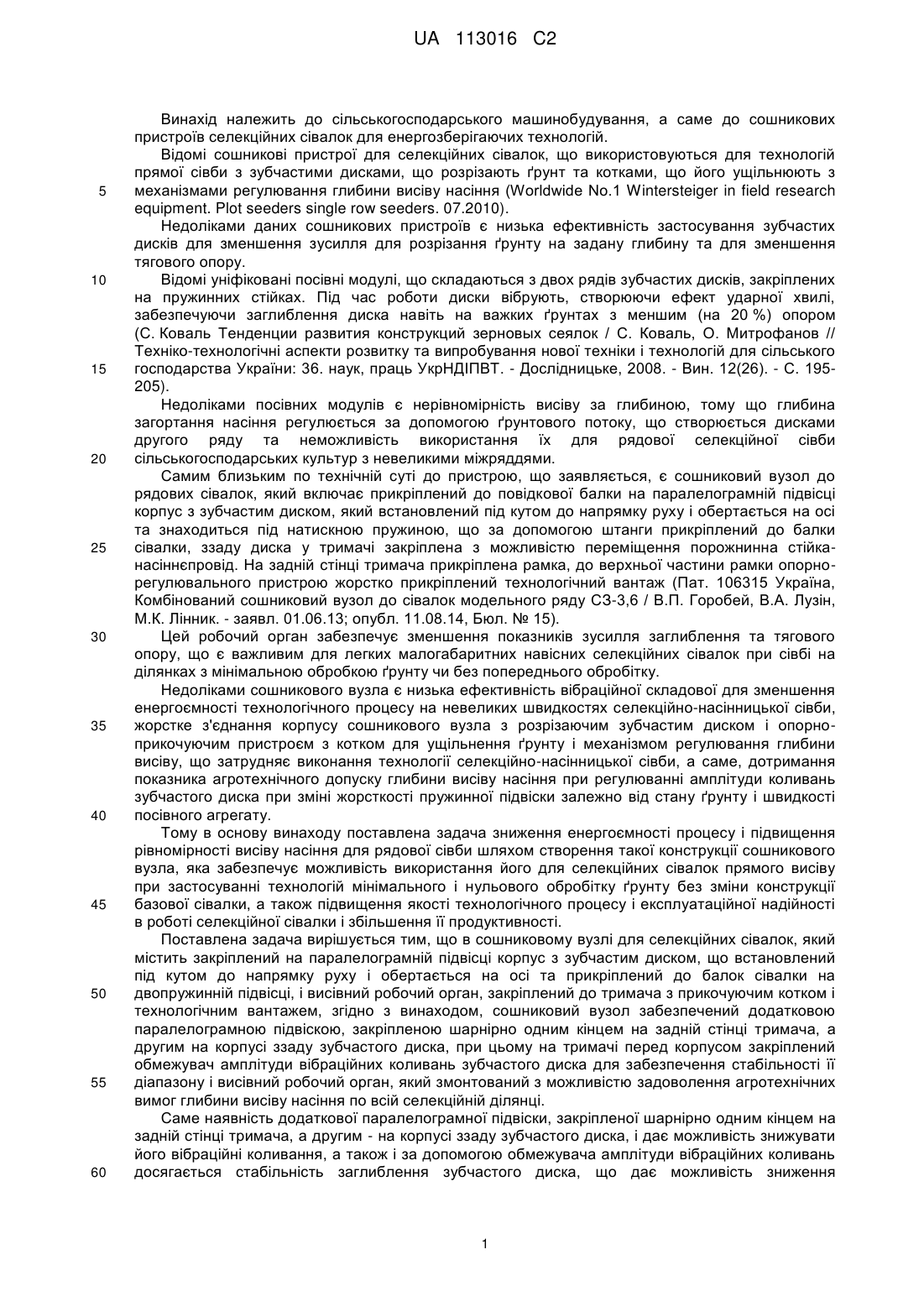

Реферат: Винахід належить до сільськогосподарського машинобудування, а саме до сошникових пристроїв селекційних сівалок, які застосовують в енергозберігаючих технологіях обробітку ґрунту за системами mini-till і no-till. Універсальний сошниковий вузол для селекційних сівалок, який містить закріплений на паралелограмній підвісці корпус з встановленим на ньому зубчастим диском, прикріпленим до балок сівалки на двопружинній підвісці, і висівний робочий орган, закріплений до тримача з ущільнюючим котком і технологічним вантажем. Він забезпечений додатковою паралелограмною підвіскою, закріпленою шарнірно одним кінцем на задній стінці тримача, а другим на корпусі ззаду зубчастого диска, при цьому на тримачі перед корпусом закріплений обмежувач амплітуди вібраційних коливань зубчастого диска, наприклад не менше 3Δ агр., де Δ агр. - величина агротехнічного допуску на глибину закладення насіння, наприклад ±1 см, і висівний робочий орган, який змонтований з можливістю задоволення агротехнічних вимог глибини висіву насіння, наприклад ±1 см, по всій селекційній ділянці. Така конструкція сошникового вузла дозволяє зменшити енергоємність процесу та підвищити рівномірність висіву насіння при застосуванні технологій мінімального і нульового обробітку ґрунту, а також підвищити якість технологічного процесу і експлуатаційної надійності в роботі селекційної сівалки. UA 113016 C2 (12) UA 113016 C2 UA 113016 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, а саме до сошникових пристроїв селекційних сівалок для енергозберігаючих технологій. Відомі сошникові пристрої для селекційних сівалок, що використовуються для технологій прямої сівби з зубчастими дисками, що розрізають ґрунт та котками, що його ущільнюють з механізмами регулювання глибини висіву насіння (Worldwide No.1 Wintersteiger in field research equipment. Plot seeders single row seeders. 07.2010). Недоліками даних сошникових пристроїв є низька ефективність застосування зубчастих дисків для зменшення зусилля для розрізання ґрунту на задану глибину та для зменшення тягового опору. Відомі уніфіковані посівні модулі, що складаються з двох рядів зубчастих дисків, закріплених на пружинних стійках. Під час роботи диски вібрують, створюючи ефект ударної хвилі, забезпечуючи заглиблення диска навіть на важких ґрунтах з меншим (на 20 %) опором (С. Коваль Тенденции развития конструкций зерновых сеялок / С. Коваль, О. Митрофанов // Техніко-технологічні аспекти розвитку та випробування нової техніки і технологій для сільського господарства України: 36. наук, праць УкрНДІПВТ. - Дослідницьке, 2008. - Вин. 12(26). - С. 195205). Недоліками посівних модулів є нерівномірність висіву за глибиною, тому що глибина загортання насіння регулюється за допомогою ґрунтового потоку, що створюється дисками другого ряду та неможливість використання їх для рядової селекційної сівби сільськогосподарських культур з невеликими міжряддями. Самим близьким по технічній суті до пристрою, що заявляється, є сошниковий вузол до рядових сівалок, який включає прикріплений до повідкової балки на паралелограмній підвісці корпус з зубчастим диском, який встановлений під кутом до напрямку руху і обертається на осі та знаходиться під натискною пружиною, що за допомогою штанги прикріплений до балки сівалки, ззаду диска у тримачі закріплена з можливістю переміщення порожнинна стійканасіннєпровід. На задній стінці тримача прикріплена рамка, до верхньої частини рамки опорнорегулювального пристрою жорстко прикріплений технологічний вантаж (Пат. 106315 Україна, Комбінований сошниковий вузол до сівалок модельного ряду СЗ-3,6 / В.П. Горобей, В.А. Лузін, М.К. Лінник. - заявл. 01.06.13; опубл. 11.08.14, Бюл. № 15). Цей робочий орган забезпечує зменшення показників зусилля заглиблення та тягового опору, що є важливим для легких малогабаритних навісних селекційних сівалок при сівбі на ділянках з мінімальною обробкою ґрунту чи без попереднього обробітку. Недоліками сошникового вузла є низька ефективність вібраційної складової для зменшення енергоємності технологічного процесу на невеликих швидкостях селекційно-насінницької сівби, жорстке з'єднання корпусу сошникового вузла з розрізаючим зубчастим диском і опорноприкочуючим пристроєм з котком для ущільнення ґрунту і механізмом регулювання глибини висіву, що затрудняє виконання технології селекційно-насінницької сівби, а саме, дотримання показника агротехнічного допуску глибини висіву насіння при регулюванні амплітуди коливань зубчастого диска при зміні жорсткості пружинної підвіски залежно від стану ґрунту і швидкості посівного агрегату. Тому в основу винаходу поставлена задача зниження енергоємності процесу і підвищення рівномірності висіву насіння для рядової сівби шляхом створення такої конструкції сошникового вузла, яка забезпечує можливість використання його для селекційних сівалок прямого висіву при застосуванні технологій мінімального і нульового обробітку ґрунту без зміни конструкції базової сівалки, а також підвищення якості технологічного процесу і експлуатаційної надійності в роботі селекційної сівалки і збільшення її продуктивності. Поставлена задача вирішується тим, що в сошниковому вузлі для селекційних сівалок, який містить закріплений на паралелограмній підвісці корпус з зубчастим диском, що встановлений під кутом до напрямку руху і обертається на осі та прикріплений до балок сівалки на двопружинній підвісці, і висівний робочий орган, закріплений до тримача з прикочуючим котком і технологічним вантажем, згідно з винаходом, сошниковий вузол забезпечений додатковою паралелограмною підвіскою, закріпленою шарнірно одним кінцем на задній стінці тримача, а другим на корпусі ззаду зубчастого диска, при цьому на тримачі перед корпусом закріплений обмежувач амплітуди вібраційних коливань зубчастого диска для забезпечення стабільності її діапазону і висівний робочий орган, який змонтований з можливістю задоволення агротехнічних вимог глибини висіву насіння по всій селекційній ділянці. Саме наявність додаткової паралелограмної підвіски, закріпленої шарнірно одним кінцем на задній стінці тримача, а другим - на корпусі ззаду зубчастого диска, і дає можливість знижувати його вібраційні коливання, а також і за допомогою обмежувача амплітуди вібраційних коливань досягається стабільність заглиблення зубчастого диска, що дає можливість зниження 1 UA 113016 C2 5 10 15 20 25 30 35 40 45 50 55 60 енергоємності за рахунок використання амплітуди вібраційних коливань зубчастого диска, підвищення якості технологічного процесу висіву насіння і експлуатаційної надійності в роботі агрегату за рахунок задоволення агротехнічних вимог глибини висіву висівним робочим органом насіння. Це особливо важливо при селекційно-насінницькій роботі на селекційних ділянках. Універсальний сошниковий вузол для селекційних сівалок представлений на кресленні, де подано вигляд збоку з робочим органом анкерного типу. Сошниковий вузол для селекційних сівалок містить прикріплений до повідкової балки 1 на паралелограмній підвісці 2 важіль 3, шарнірно прикріплений до корпусу 4, на осі 5 якого встановлений з можливістю обертання під кутом до напрямку руху зубчастий диск 6 і прикріплений до балки сівалки 7 пружинно-натискний механізм зі штангою 8 і пружиною 9. Ззаду диска на корпусі 4 закріплена шарнірно паралелограмна підвіска 10 і на задній стінці тримача 11, до якого закріплений висівний робочий орган 12 з фіксатором положення 13, ззаду якого планкою 14 та механізмом регулювання 15 закріплений прикочуючий коток 16. В передній частині корпус 4 на рівні зовнішнього краю зубчастого диска 6 прикріплений пружиною автоколивань 17 до важеля 3. На осі 18, тримача 11, між планкою 14 і фіксатором 13 положення висівного робочого органу 12 закріплений технологічний вантаж 19. Спереду на тримачі 11 перед корпусом 4 закріплений обмежувач 20 амплітуди вібраційних коливань зубчастого диска, а до корпусу 4 прикріплений чистик 21. Працює сошниковий вузол для селекційно-насінницьких сівалок таким чином. При русі посівного агрегату по поверхні ділянки сошник, який прикріплений до повідкової балки 1 за допомогою паралелограмної підвіски 2 також рухається в напрямку руху посівного агрегату. Встановлений в корпусі 4 на осі 5 під кутом до напрямку руху зубчастий диск 6 під дією натискної пружини 9 заглиблюється в ґрунт і у період руху обертається, створюючи при цьому вібраційні коливання, завдяки зубчастому диску 6, натискній пружині 9 і пружині автоколивань 17. Зубці диска 6 спушують ґрунт і частково відкривають насінню борозну, відсуваючи при тому в сторону скосу диска 6 рослинні залишки. Прикріплена до нижнього кінця корпусу 4 під кутом до поверхні диска 6 і контактуюча з нею пластина-чистик 21 очищує диск 6. Висів насіння, регулювання глибини і ущільнення ґрунту в рядку відбувається висівним робочим органом 12, за допомогою фіксатора положення 13 і котком 16 для ущільнення ґрунту з механізмом регулювання 15 і технологічним вантажем 19, які закріплені на тримачі 11, що закріплений паралелограмною підвіскою 10 на корпусі 4. Насінницький матеріал надходить на насіннєве ложе через висівний робочий орган 12, що створює борозенку, по глибині загортання задовольняє величину агротехнічного допуску на глибину закладення насіння. Амплітуду вібраційних коливань зубчастого диска 6, встановленого на паралелограмних підвісках 2 і 10 залежно від агротехнічних умов, задають параметрами пружин 9 і 17. Обмежувач 20 амплітуди вібраційних коливань зубчастого диска 6 дозволяє контролювати амплітуду, наприклад 3Δ агр., де Δ агр. - величина агротехнічного допуску на глибину закладення насіння, наприклад ±1 см. Глибину висіву насіння забезпечує висівний робочий орган 12 з фіксатором положення 13, закріплений на тримачі 11, ззаду якого планкою 14 та механізмом регулювання 15 закріплений прикочуючий коток 16. Тримач 11, прикріплений до корпусу 4 паралелограмною підвіскою 10, що дає можливість автономного режиму роботи висівного робочого органу 12 відносно зубчастого диска 6. Закріплення технологічного вантажу 19 на тримачі 11, між планкою 14 кріплення прикочуючого котка з механізмом регулювання 15 та фіксатором 13 регулювання положення робочого органу 12 підвищує стабільність посіву селекційного насіння по глибині його закладення межах величини агротехнічного допуску. При застосуванні сошникового вузла для селекційних сівалок з зубчастим диском діаметром, наприклад, 350 мм, висотою зубів, наприклад, 20 мм і їх кількістю, наприклад, 24 на двопружинній підвісці з жорсткістю пружин, наприклад, Сп1=67270 Н/м і Сп2=68600 Н/м отримують його амплітуду при швидкості посівного агрегату від 1,5 до 4 м/с в межах 3 см, при дотриманні вимог агротехнічного допуску на глибину висіву насіння ±1 см. Зубчасті западини диска 6 спрямовані у зворотному напрямку обертання диска, що прискорює розвантаження від засмічувачів та полегшує роботу чистика 21. Висівний робочий орган 12, в сошниковому вузлі, залежно від вибраної технології, може бути встановлений як анкерного типу, так і дводисковий чи комбінований. Таким чином, наявність відмітних ознак знаходиться в причинно-наслідковому зв'язку з досягнутим технічним результатом, а саме досягнуте підвищення рівномірності висіву насіння для рядової сівби за рахунок запропонованої конструкції сошникового вузла і можливості його застосування в енергозберігаючих технологіях висіву при мінімальному і нульовому обробітку ґрунту без зміни конструкції базової сівалки, наприклад навісних селекційних сівалок ряду СН 2 UA 113016 C2 16, і забезпечення основного показника технічного допуску глибини укладки насіння в борозну незалежно від стану ґрунту та амплітуди вібрації зубчастого диска. ФОРМУЛА ВИНАХОДУ 5 10 Сошниковий вузол для селекційних сівалок, що містить корпус, закріплений на паралелограмній підвісці зубчастий диск, що встановлений під кутом до напрямку руху і обертається на осі та прикріплений до балок сівалки на двопружинній підвісці, та тримач із закріпленими висівним робочим органом, прикочуючим котком і технологічним вантажем, який відрізняється тим, що забезпечений додатковою паралелограмною підвіскою, шарнірно закріпленою одним кінцем на задній стінці тримача, а другим на корпусі позаду зубчастого диска, при цьому на тримачі перед корпусом встановлений обмежувач амплітуди вібраційних коливань зубчастого диска, а висівний робочий орган змонтований з можливістю задоволення агротехнічних вимог глибини висіву насіння всієї селекційної ділянки. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
