Насадка для зменшення внутрішнього діаметра порожнини виробу на обертальний електромеханічний інструмент

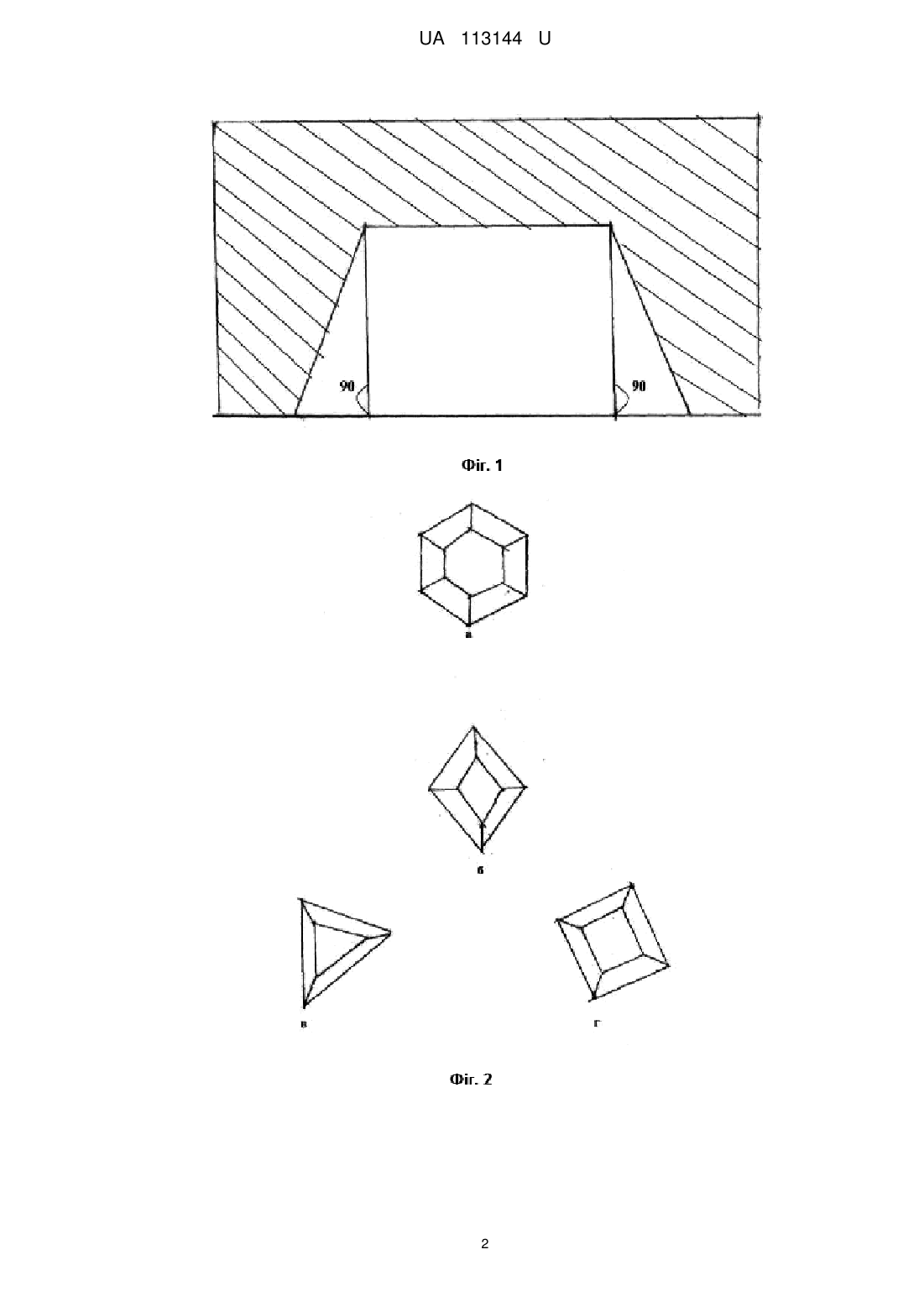

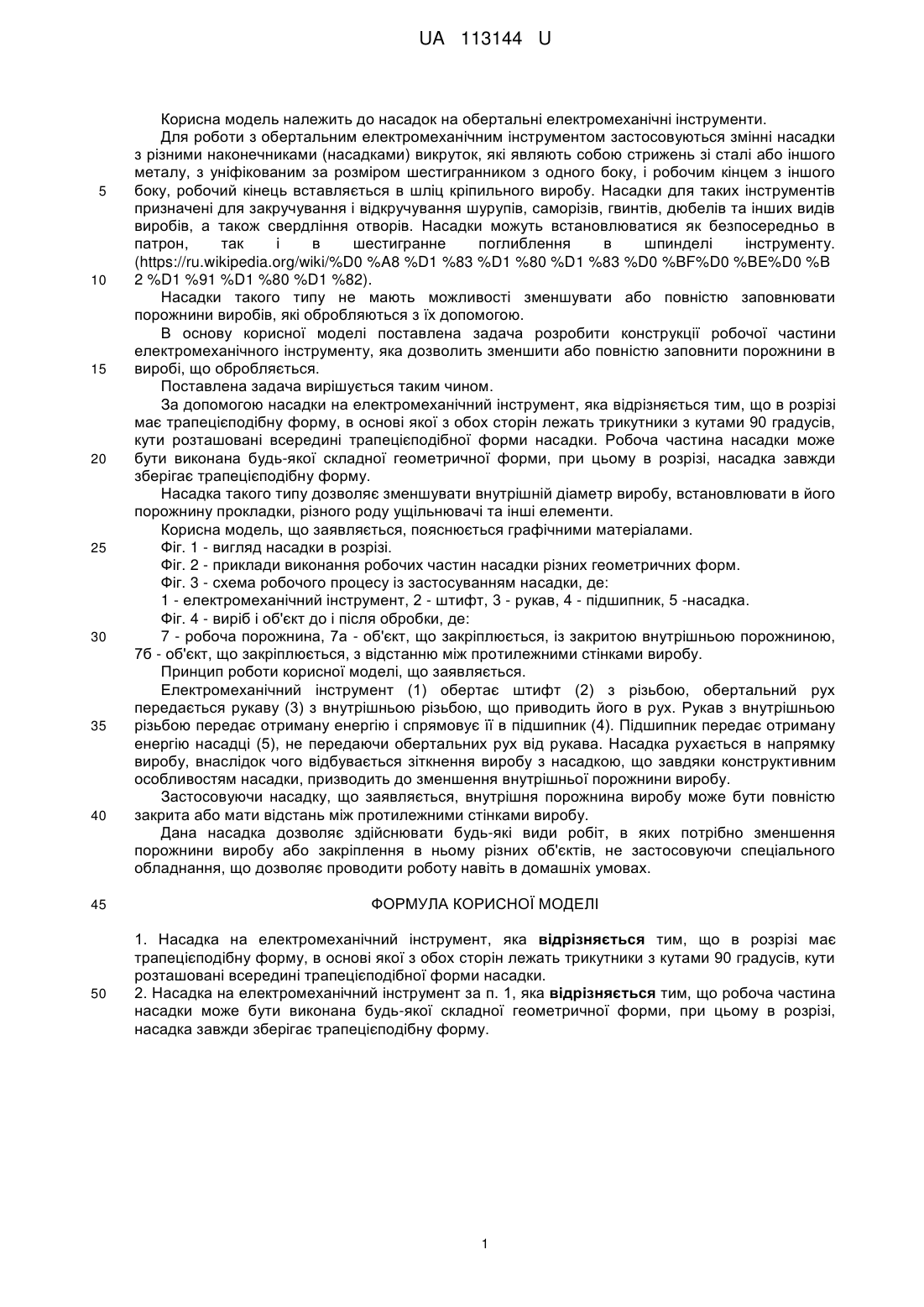

Реферат: Насадка на електромеханічний інструмент, яка в розрізі має трапецієподібну форму, в основі якої з обох сторін лежать трикутники з кутами 90 градусів, при цьому кути розташовані всередині трапецієподібної форми насадки. UA 113144 U (12) UA 113144 U UA 113144 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до насадок на обертальні електромеханічні інструменти. Для роботи з обертальним електромеханічним інструментом застосовуються змінні насадки з різними наконечниками (насадками) викруток, які являють собою стрижень зі сталі або іншого металу, з уніфікованим за розміром шестигранником з одного боку, і робочим кінцем з іншого боку, робочий кінець вставляється в шліц кріпильного виробу. Насадки для таких інструментів призначені для закручування і відкручування шурупів, саморізів, гвинтів, дюбелів та інших видів виробів, а також свердління отворів. Насадки можуть встановлюватися як безпосередньо в патрон, так і в шестигранне поглиблення в шпинделі інструменту. (https://ru.wikipedia.org/wiki/%D0 %A8 %D1 %83 %D1 %80 %D1 %83 %D0 %BF%D0 %BE%D0 %B 2 %D1 %91 %D1 %80 %D1 %82). Насадки такого типу не мають можливості зменшувати або повністю заповнювати порожнини виробів, які обробляються з їх допомогою. В основу корисної моделі поставлена задача розробити конструкції робочої частини електромеханічного інструменту, яка дозволить зменшити або повністю заповнити порожнини в виробі, що обробляється. Поставлена задача вирішується таким чином. За допомогою насадки на електромеханічний інструмент, яка відрізняється тим, що в розрізі має трапецієподібну форму, в основі якої з обох сторін лежать трикутники з кутами 90 градусів, кути розташовані всередині трапецієподібної форми насадки. Робоча частина насадки може бути виконана будь-якої складної геометричної форми, при цьому в розрізі, насадка завжди зберігає трапецієподібну форму. Насадка такого типу дозволяє зменшувати внутрішній діаметр виробу, встановлювати в його порожнину прокладки, різного роду ущільнювачі та інші елементи. Корисна модель, що заявляється, пояснюється графічними матеріалами. Фіг. 1 - вигляд насадки в розрізі. Фіг. 2 - приклади виконання робочих частин насадки різних геометричних форм. Фіг. 3 - схема робочого процесу із застосуванням насадки, де: 1 - електромеханічний інструмент, 2 - штифт, 3 - рукав, 4 - підшипник, 5 -насадка. Фіг. 4 - виріб і об'єкт до і після обробки, де: 7 - робоча порожнина, 7а - об'єкт, що закріплюється, із закритою внутрішньою порожниною, 7б - об'єкт, що закріплюється, з відстанню між протилежними стінками виробу. Принцип роботи корисної моделі, що заявляється. Електромеханічний інструмент (1) обертає штифт (2) з різьбою, обертальний рух передається рукаву (3) з внутрішньою різьбою, що приводить його в рух. Рукав з внутрішньою різьбою передає отриману енергію і спрямовує її в підшипник (4). Підшипник передає отриману енергію насадці (5), не передаючи обертальних рух від рукава. Насадка рухається в напрямку виробу, внаслідок чого відбувається зіткнення виробу з насадкою, що завдяки конструктивним особливостям насадки, призводить до зменшення внутрішньої порожнини виробу. Застосовуючи насадку, що заявляється, внутрішня порожнина виробу може бути повністю закрита або мати відстань між протилежними стінками виробу. Дана насадка дозволяє здійснювати будь-які види робіт, в яких потрібно зменшення порожнини виробу або закріплення в ньому різних об'єктів, не застосовуючи спеціального обладнання, що дозволяє проводити роботу навіть в домашніх умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Насадка на електромеханічний інструмент, яка відрізняється тим, що в розрізі має трапецієподібну форму, в основі якої з обох сторін лежать трикутники з кутами 90 градусів, кути розташовані всередині трапецієподібної форми насадки. 2. Насадка на електромеханічний інструмент за п. 1, яка відрізняється тим, що робоча частина насадки може бути виконана будь-якої складної геометричної форми, при цьому в розрізі, насадка завжди зберігає трапецієподібну форму. 1 UA 113144 U 2 UA 113144 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
