Пневмостатичний спосіб будівництва споруд криволінійної форми
Формула / Реферат
1. Пневмостатичний спосіб будівництва споруд криволінійної форми, що включає виготовлення фундаменту з випусками арматури, вертикальне встановлення на фундаменті попередньо виготовлених армуючих елементів та прикріплення до них під кутом арматури другого напрямку, який відрізняється тим, що проектну форму створюваної споруди періодично та/або в характерних місцях вертикально розсікають і визначають контур профілю споруди в розрізі, для кожного розрізу з арматури виготовляють плоский або об'ємний опорний елемент, кривизна і розміри якого відповідні проектному контуру профілю споруди в розрізі, а в фундамент, в місцях перерізу з кожним вертикальним розрізом, монтують закладні елементи, до яких жорстко прикріпляють, відповідний розрізу та вертикально встановлений, опорний елемент, потім до опорних елементів з зовнішньої та внутрішньої сторін, з необхідним інтервалом, прикріпляють горизонтальну арматуру, а на ділянці між двома суміжними опорними елементами з внутрішньої і зовнішньої сторін розміщають вертикальну арматуру, яку вигинають у формі контуру опорного елемента і прикріпляють до горизонтальної арматури, в результаті чого утворюють об'ємний арматурний каркас, відповідний проектній формі споруди, після цього у внутрішній простір арматурного каркаса помішають оболонку пневмоопалубки, периметр якої забезпечує перекриття всього об'єму арматурного каркаса, і наповнюють оболонку повітрям та підтримують тиск на робочому рівні, потім, в висхідному напрямку, починаючи від фундаменту, послідовно, до арматурного каркаса, з зовнішньої сторони, прикріпляють лист облицювання і заповнюють простір між оболонкою та листом облицювання будівельним матеріалом, при цьому забезпечують проміжок між листом облицювання і арматурним каркасом, відповідний товщині зовнішнього захисного шару будівельного матеріалу, та перекриття верхнім листом облицювання нижнього листа, а будівельний матеріал, при необхідності, ущільнюють.
2. Спосіб за п. 1, який відрізняється тим, що з метою заповнення виповненою оболонкою всього внутрішнього об'єму арматурного каркаса споруди, оболонку, попередньо, перед наповненням повітрям, пакетують, для цього оболонку розстилають на поверхні, потім почергово стягують ділянки полотна, розташовані по обидві сторони від осі оболонки, до середини, утворюючи дві двошарові складки, кромки яких поєднують між собою, а під час встановлення оболонки всередині арматурного каркаса, після заповнення повітрям об'єму зпакетованої оболонки, здійснюють її розпакетування шляхом почергового роз'єднання кромок двошарових складок.
3. Спосіб за п. 1, який відрізняється тим, що з метою заповнення внутрішнього об'єму арматурного каркаса тілом оболонки, вершину оболонки з якої вилучено повітря, прикріпляють до вершини арматурного каркаса.
4. Спосіб за п. 1, який відрізняється тим, що при будівництві споруди великих розмірів та/або складної форми, опалублення арматурного каркаса здійснюють поетапно, ділянками, за допомогою оболонки з розмірами, меншими за внутрішній об'єм споруди, при цьому оболонку одним силовим поясом прикріпляють до арматурного каркаса по початковій кромці ділянки, яку опалублюють, а другим силовим поясом кріплять до кінцевої кромки ділянки і на опалубленій ділянці утворюють фрагмент споруди.
5. Спосіб за п. 1, який відрізняється тим, що прикріплення листів облицювання до арматурного каркаса споруди здійснюють зачепами, які виготовляють із трьох подовжених пластин, з'єднаних в пакет, в якому першу і другу пластини з'єднують між собою по верхній кромці пакета, а другу і третю пластини з'єднують по нижній кромці пакета, при цьому першу пластину, приблизно посередині, вигинають під кутом 90 градусів та на її кінці утворюють отвір, яким зачіп надівають на крючок арматурного каркаса, при цьому зачіп щілиною, яка утворена між першою тадругою пластинами, надівають на верхню ділянку нижнього листа облицювання, а нижню частину верхнього листа облицювання поміщають в щілину між другою та третьою пластинами зачепа і прикріпляють листи облицювання до зачепа.
6. Спосіб за п. 1, який відрізняється тим, що з внутрішньої сторони арматурного каркаса, періодично, до арматури прикріпляють упори, які виступають всередину споруди на товщину захисного шару, а перед розташуванням оболонки пневмоопалубки всередині арматурного каркаса, до упорів прикріпляють штукатурну сітку.
7. Спосіб за п. 1, який відрізняється тим, що при будівництві утепленої споруди на сторону листа облицювання, зверненої до арматурного каркаса, прикріплюють утеплювач, та/або в будівельному матеріалі використовують пористий наповнювач.
Текст

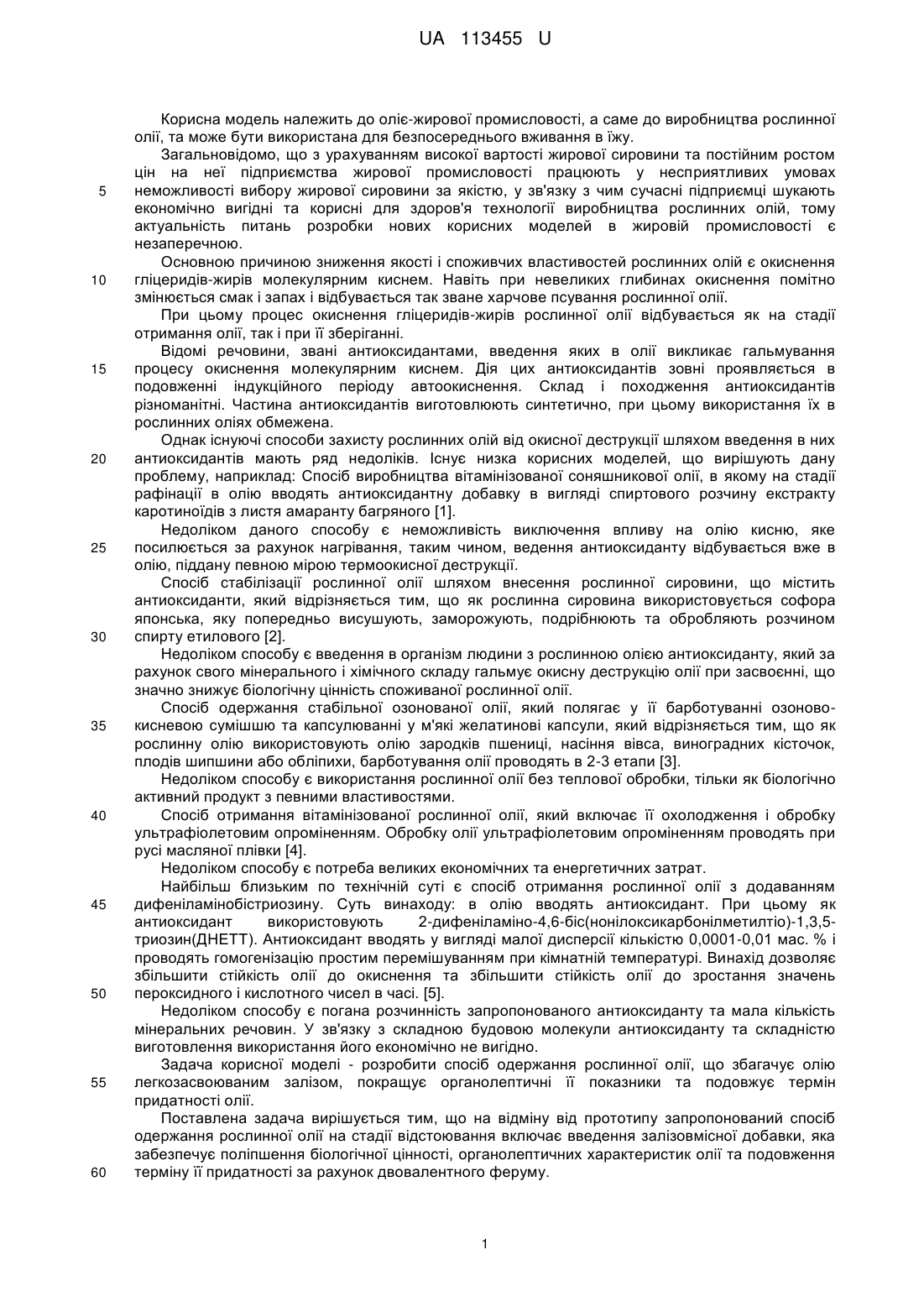

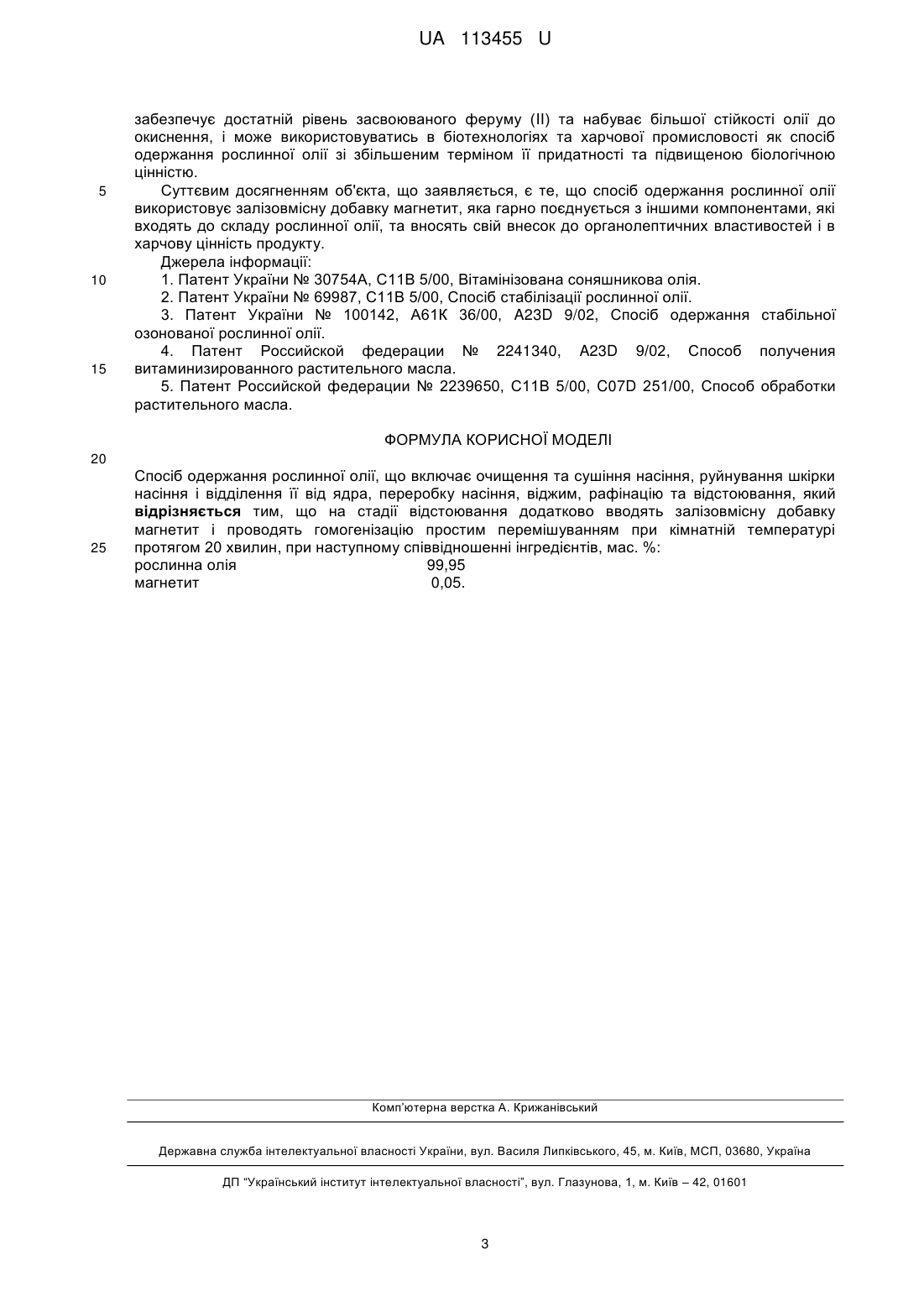

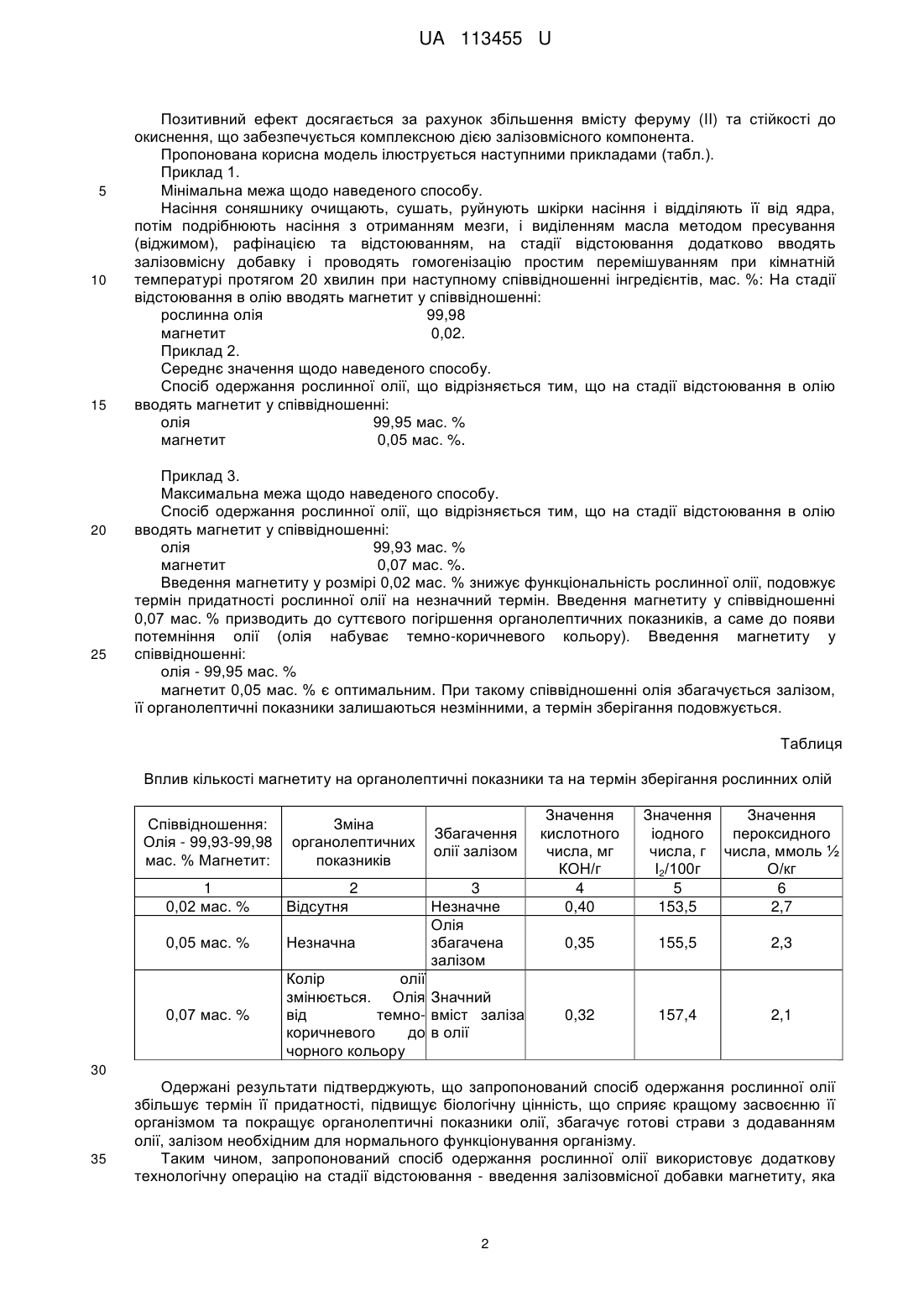

Реферат: Спосіб одержання рослинної олії включає очищення та сушіння насіння, руйнування шкірки насіння і відділення її від ядра, переробку насіння, віджим, рафінацію та відстоювання. На стадії відстоювання додатково вводять залізовмісну добавку магнетит і проводять гомогенізацію простим перемішуванням при кімнатній температурі протягом 20 хвилин. UA 113455 U (12) UA 113455 U UA 113455 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до оліє-жирової промисловості, а саме до виробництва рослинної олії, та може бути використана для безпосереднього вживання в їжу. Загальновідомо, що з урахуванням високої вартості жирової сировини та постійним ростом цін на неї підприємства жирової промисловості працюють у несприятливих умовах неможливості вибору жирової сировини за якістю, у зв'язку з чим сучасні підприємці шукають економічно вигідні та корисні для здоров'я технології виробництва рослинних олій, тому актуальність питань розробки нових корисних моделей в жировій промисловості є незаперечною. Основною причиною зниження якості і споживчих властивостей рослинних олій є окиснення гліцеридів-жирів молекулярним киснем. Навіть при невеликих глибинах окиснення помітно змінюється смак і запах і відбувається так зване харчове псування рослинної олії. При цьому процес окиснення гліцеридів-жирів рослинної олії відбувається як на стадії отримання олії, так і при її зберіганні. Відомі речовини, звані антиоксидантами, введення яких в олії викликає гальмування процесу окиснення молекулярним киснем. Дія цих антиоксидантів зовні проявляється в подовженні індукційного періоду автоокиснення. Склад і походження антиоксидантів різноманітні. Частина антиоксидантів виготовлюють синтетично, при цьому використання їх в рослинних оліях обмежена. Однак існуючі способи захисту рослинних олій від окисної деструкції шляхом введення в них антиоксидантів мають ряд недоліків. Існує низка корисних моделей, що вирішують дану проблему, наприклад: Спосіб виробництва вітамінізованої соняшникової олії, в якому на стадії рафінації в олію вводять антиоксидантну добавку в вигляді спиртового розчину екстракту каротиноїдів з листя амаранту багряного [1]. Недоліком даного способу є неможливість виключення впливу на олію кисню, яке посилюється за рахунок нагрівання, таким чином, ведення антиоксиданту відбувається вже в олію, піддану певною мірою термоокисної деструкції. Спосіб стабілізації рослинної олії шляхом внесення рослинної сировини, що містить антиоксиданти, який відрізняється тим, що як рослинна сировина використовується софора японська, яку попередньо висушують, заморожують, подрібнюють та обробляють розчином спирту етилового [2]. Недоліком способу є введення в організм людини з рослинною олією антиоксиданту, який за рахунок свого мінерального і хімічного складу гальмує окисну деструкцію олії при засвоєнні, що значно знижує біологічну цінність споживаної рослинної олії. Спосіб одержання стабільної озонованої олії, який полягає у її барботуванні озоновокисневою сумішшю та капсулюванні у м'які желатинові капсули, який відрізняється тим, що як рослинну олію використовують олію зародків пшениці, насіння вівса, виноградних кісточок, плодів шипшини або обліпихи, барботування олії проводять в 2-3 етапи [3]. Недоліком способу є використання рослинної олії без теплової обробки, тільки як біологічно активний продукт з певними властивостями. Спосіб отримання вітамінізованої рослинної олії, який включає її охолодження і обробку ультрафіолетовим опроміненням. Обробку олії ультрафіолетовим опроміненням проводять при русі масляної плівки [4]. Недоліком способу є потреба великих економічних та енергетичних затрат. Найбільш близьким по технічній суті є спосіб отримання рослинної олії з додаванням дифеніламінобістриозину. Суть винаходу: в олію вводять антиоксидант. При цьому як антиоксидант використовують 2-дифеніламіно-4,6-біс(нонілоксикарбонілметилтіо)-1,3,5триозин(ДНЕТТ). Антиоксидант вводять у вигляді малої дисперсії кількістю 0,0001-0,01 мас. % і проводять гомогенізацію простим перемішуванням при кімнатній температурі. Винахід дозволяє збільшити стійкість олії до окиснення та збільшити стійкість олії до зростання значень пероксидного і кислотного чисел в часі. [5]. Недоліком способу є погана розчинність запропонованого антиоксиданту та мала кількість мінеральних речовин. У зв'язку з складною будовою молекули антиоксиданту та складністю виготовлення використання його економічно не вигідно. Задача корисної моделі - розробити спосіб одержання рослинної олії, що збагачує олію легкозасвоюваним залізом, покращує органолептичні її показники та подовжує термін придатності олії. Поставлена задача вирішується тим, що на відміну від прототипу запропонований спосіб одержання рослинної олії на стадії відстоювання включає введення залізовмісної добавки, яка забезпечує поліпшення біологічної цінності, органолептичних характеристик олії та подовження терміну її придатності за рахунок двовалентного феруму. 1 UA 113455 U 5 10 15 20 25 Позитивний ефект досягається за рахунок збільшення вмісту феруму (II) та стійкості до окиснення, що забезпечується комплексною дією залізовмісного компонента. Пропонована корисна модель ілюструється наступними прикладами (табл.). Приклад 1. Мінімальна межа щодо наведеного способу. Насіння соняшнику очищають, сушать, руйнують шкірки насіння і відділяють її від ядра, потім подрібнюють насіння з отриманням мезги, і виділенням масла методом пресування (віджимом), рафінацією та відстоюванням, на стадії відстоювання додатково вводять залізовмісну добавку і проводять гомогенізацію простим перемішуванням при кімнатній температурі протягом 20 хвилин при наступному співвідношенні інгредієнтів, мас. %: На стадії відстоювання в олію вводять магнетит у співвідношенні: рослинна олія 99,98 магнетит 0,02. Приклад 2. Середнє значення щодо наведеного способу. Спосіб одержання рослинної олії, що відрізняється тим, що на стадії відстоювання в олію вводять магнетит у співвідношенні: олія 99,95 мас. % магнетит 0,05 мас. %. Приклад 3. Максимальна межа щодо наведеного способу. Спосіб одержання рослинної олії, що відрізняється тим, що на стадії відстоювання в олію вводять магнетит у співвідношенні: олія 99,93 мас. % магнетит 0,07 мас. %. Введення магнетиту у розмірі 0,02 мас. % знижує функціональність рослинної олії, подовжує термін придатності рослинної олії на незначний термін. Введення магнетиту у співвідношенні 0,07 мас. % призводить до суттєвого погіршення органолептичних показників, а саме до появи потемніння олії (олія набуває темно-коричневого кольору). Введення магнетиту у співвідношенні: олія - 99,95 мас. % магнетит 0,05 мас. % є оптимальним. При такому співвідношенні олія збагачується залізом, її органолептичні показники залишаються незмінними, а термін зберігання подовжується. Таблиця Вплив кількості магнетиту на органолептичні показники та на термін зберігання рослинних олій Співвідношення: Олія - 99,93-99,98 мас. % Магнетит: Зміна органолептичних показників 2 Збагачення олії залізом 1 0,02 мас. % Відсутня 3 Незначне Олія збагачена залізом 0,05 мас. % Незначна 0,07 мас. % Колір олії змінюється. Олія Значний від темно- вміст заліза коричневого до в олії чорного кольору Значення кислотного числа, мг КОН/г 4 0,40 Значення Значення іодного пероксидного числа, г числа, ммоль ½ І2/100г О/кг 5 6 153,5 2,7 0,35 155,5 2,3 0,32 157,4 2,1 30 35 Одержані результати підтверджують, що запропонований спосіб одержання рослинної олії збільшує термін її придатності, підвищує біологічну цінність, що сприяє кращому засвоєнню її організмом та покращує органолептичні показники олії, збагачує готові страви з додаванням олії, залізом необхідним для нормального функціонування організму. Таким чином, запропонований спосіб одержання рослинної олії використовує додаткову технологічну операцію на стадії відстоювання - введення залізовмісної добавки магнетиту, яка 2 UA 113455 U 5 10 15 забезпечує достатній рівень засвоюваного феруму (II) та набуває більшої стійкості олії до окиснення, і може використовуватись в біотехнологіях та харчової промисловості як спосіб одержання рослинної олії зі збільшеним терміном її придатності та підвищеною біологічною цінністю. Суттєвим досягненням об'єкта, що заявляється, є те, що спосіб одержання рослинної олії використовує залізовмісну добавку магнетит, яка гарно поєднується з іншими компонентами, які входять до складу рослинної олії, та вносять свій внесок до органолептичних властивостей і в харчову цінність продукту. Джерела інформації: 1. Патент України № 30754А, С11В 5/00, Вітамінізована соняшникова олія. 2. Патент України № 69987, С11В 5/00, Спосіб стабілізації рослинної олії. 3. Патент України № 100142, А61К 36/00, A23D 9/02, Спосіб одержання стабільної озонованої рослинної олії. 4. Патент Российской федерации № 2241340, A23D 9/02, Способ получения витаминизированного растительного масла. 5. Патент Российской федерации № 2239650, С11В 5/00, C07D 251/00, Способ обработки растительного масла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб одержання рослинної олії, що включає очищення та сушіння насіння, руйнування шкірки насіння і відділення її від ядра, переробку насіння, віджим, рафінацію та відстоювання, який відрізняється тим, що на стадії відстоювання додатково вводять залізовмісну добавку магнетит і проводять гомогенізацію простим перемішуванням при кімнатній температурі протягом 20 хвилин, при наступному співвідношенні інгредієнтів, мас. %: рослинна олія 99,95 магнетит 0,05. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E04G 11/04
Мітки: форми, споруд, пневмостатичний, криволінійної, будівництва, спосіб
