Спосіб будівництва споруд

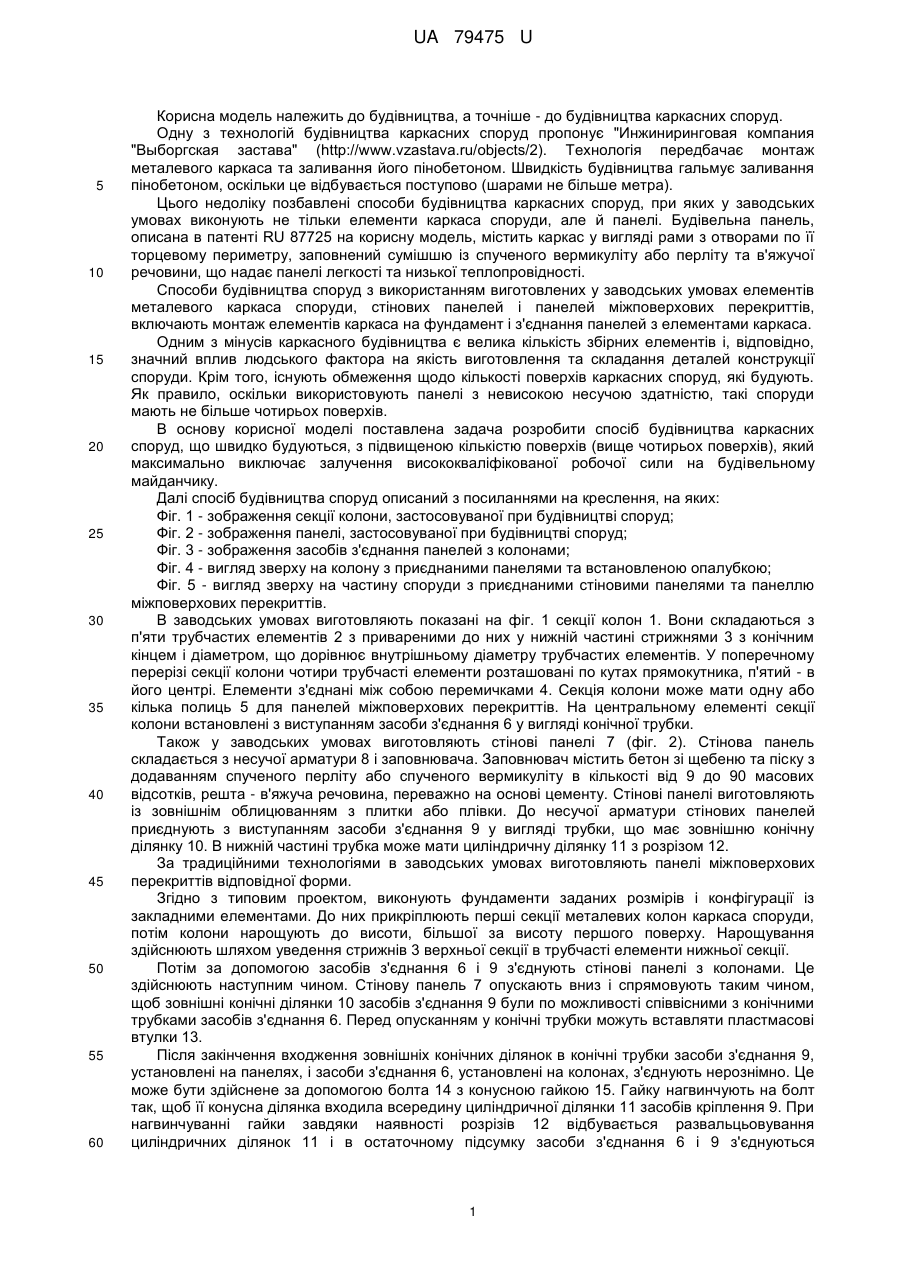

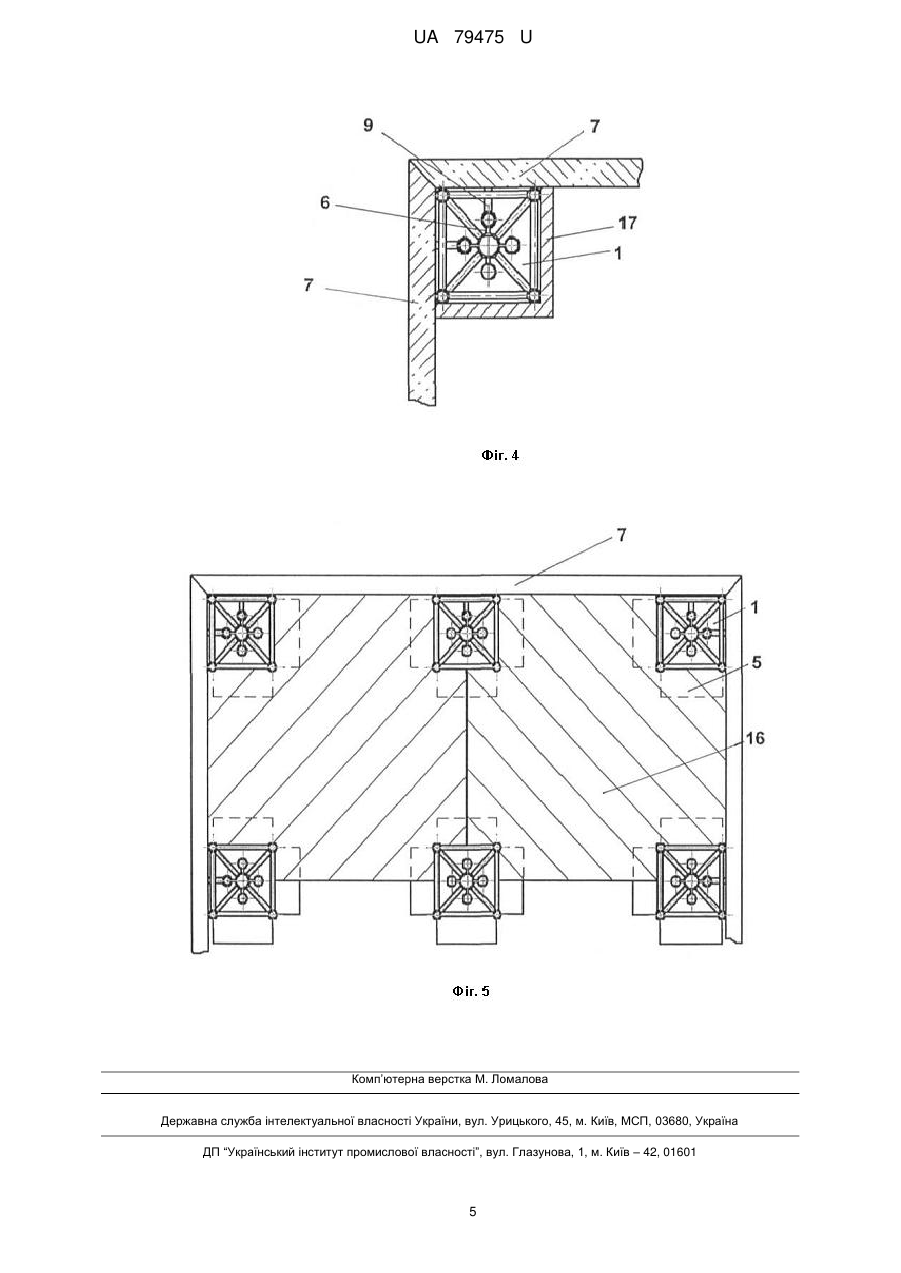

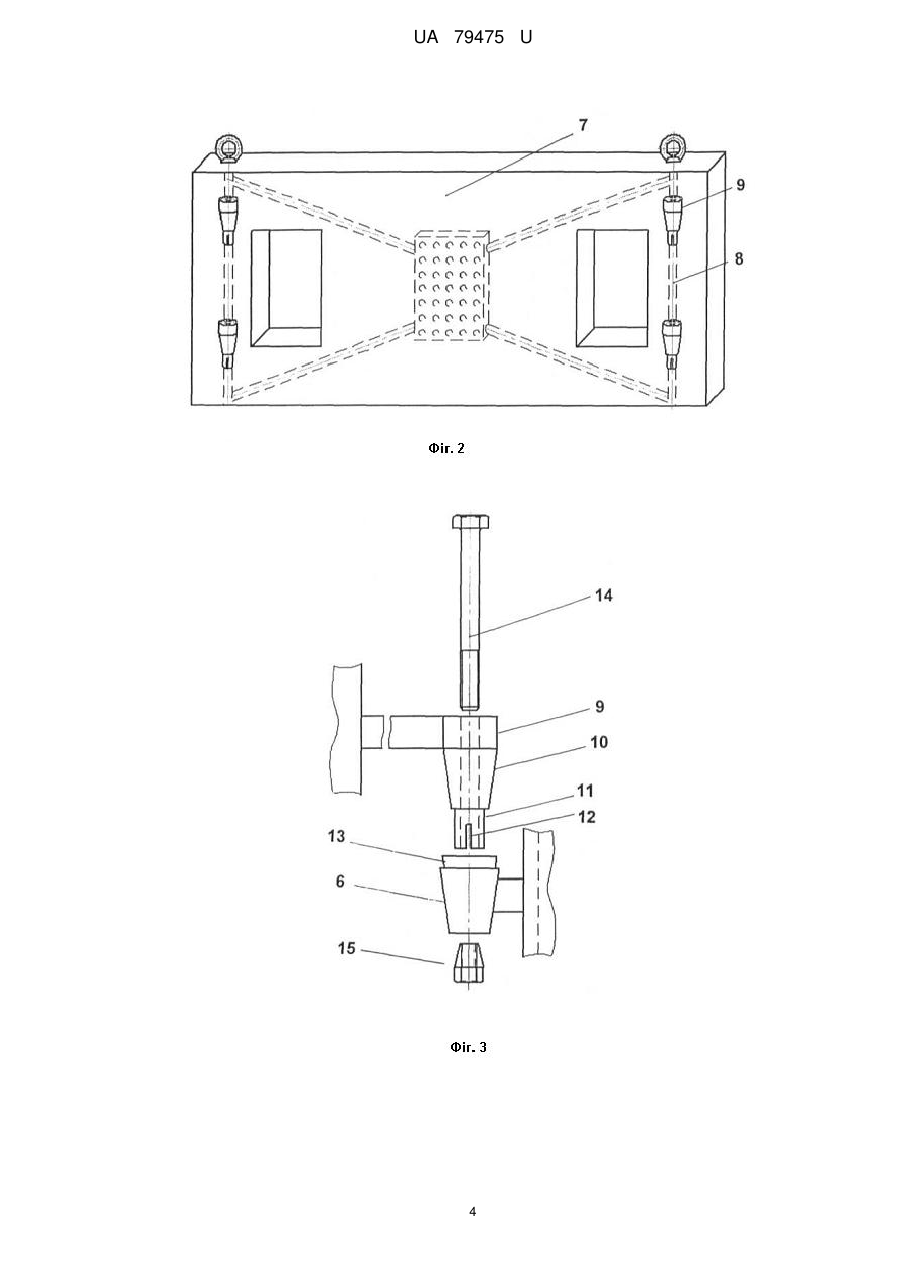

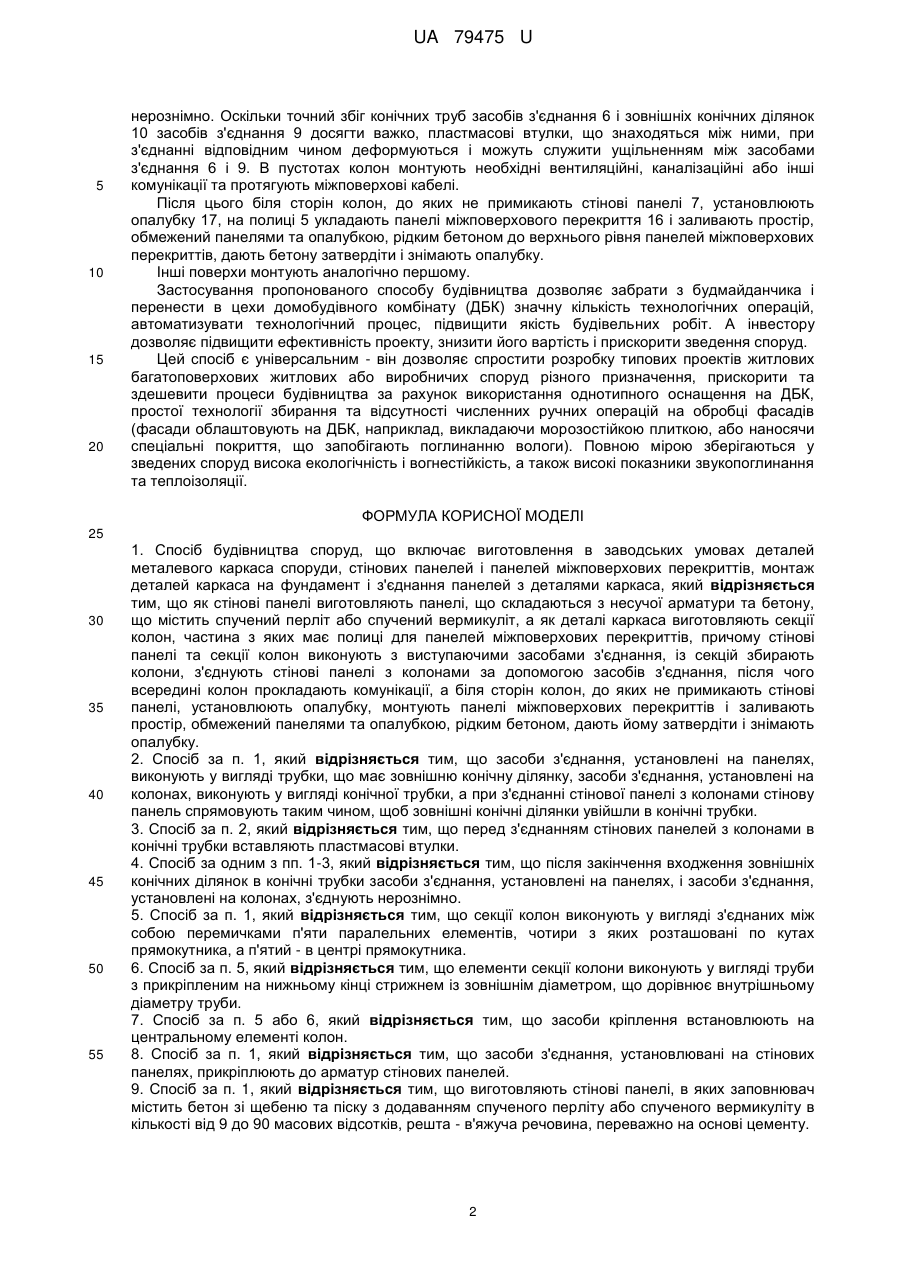

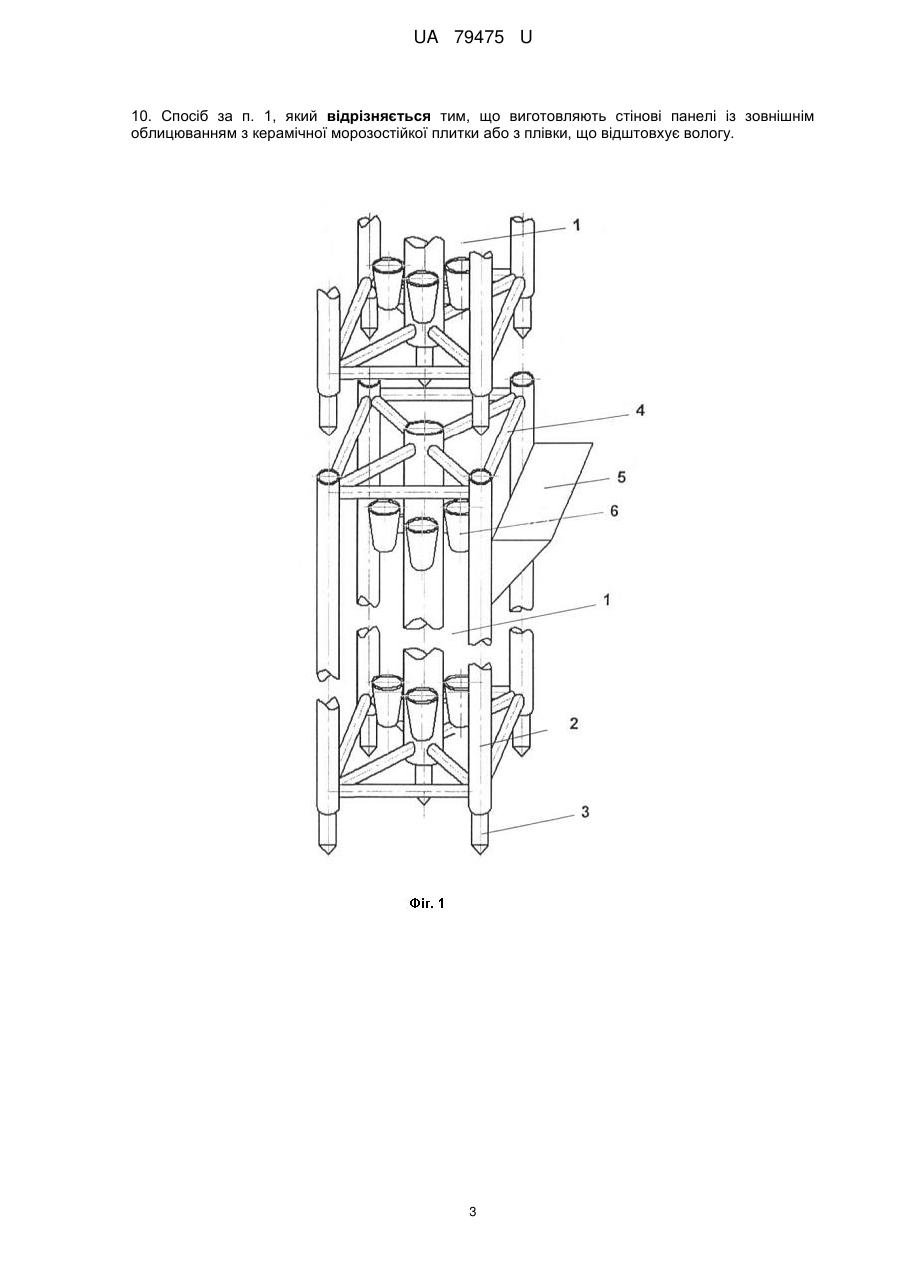

Реферат: Спосіб будівництва споруд включає виготовлення в заводських умовах деталей металевого каркаса споруди, стінових панелей і панелей міжповерхових перекриттів, монтаж деталей каркаса на фундамент і з'єднання панелей з деталями каркаса. Як стінові панелі виготовляють панелі, що складаються з несучої арматури та бетону, що містить спучений перліт або спучений вермикуліт, а як деталі каркаса виготовляють секції колон, частина з яких має полиці для панелей міжповерхових перекриттів, причому стінові панелі та секції колон виконують з виступаючими засобами з'єднання, із секцій збирають колони, з'єднують стінові панелі з колонами за допомогою засобів з'єднання, після чого всередині колон прокладають комунікації, а біля сторін колон, до яких не примикають стінові панелі, установлюють опалубку, монтують панелі міжповерхових перекриттів і заливають простір, обмежений панелями та опалубкою, рідким бетоном, дають йому затвердіти і знімають опалубку. UA 79475 U (12) UA 79475 U UA 79475 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а точніше - до будівництва каркасних споруд. Одну з технологій будівництва каркасних споруд пропонує "Инжиниринговая компания "Выборгская застава" (http://www.vzastava.ru/objects/2). Технологія передбачає монтаж металевого каркаса та заливання його пінобетоном. Швидкість будівництва гальмує заливання пінобетоном, оскільки це відбувається поступово (шарами не більше метра). Цього недоліку позбавлені способи будівництва каркасних споруд, при яких у заводських умовах виконують не тільки елементи каркаса споруди, але й панелі. Будівельна панель, описана в патенті RU 87725 на корисну модель, містить каркас у вигляді рами з отворами по її торцевому периметру, заповнений сумішшю із спученого вермикуліту або перліту та в'яжучої речовини, що надає панелі легкості та низької теплопровідності. Способи будівництва споруд з використанням виготовлених у заводських умовах елементів металевого каркаса споруди, стінових панелей і панелей міжповерхових перекриттів, включають монтаж елементів каркаса на фундамент і з'єднання панелей з елементами каркаса. Одним з мінусів каркасного будівництва є велика кількість збірних елементів і, відповідно, значний вплив людського фактора на якість виготовлення та складання деталей конструкції споруди. Крім того, існують обмеження щодо кількості поверхів каркасних споруд, які будують. Як правило, оскільки використовують панелі з невисокою несучою здатністю, такі споруди мають не більше чотирьох поверхів. В основу корисної моделі поставлена задача розробити спосіб будівництва каркасних споруд, що швидко будуються, з підвищеною кількістю поверхів (вище чотирьох поверхів), який максимально виключає залучення висококваліфікованої робочої сили на будівельному майданчику. Далі спосіб будівництва споруд описаний з посиланнями на креслення, на яких: Фіг. 1 - зображення секції колони, застосовуваної при будівництві споруд; Фіг. 2 - зображення панелі, застосовуваної при будівництві споруд; Фіг. 3 - зображення засобів з'єднання панелей з колонами; Фіг. 4 - вигляд зверху на колону з приєднаними панелями та встановленою опалубкою; Фіг. 5 - вигляд зверху на частину споруди з приєднаними стіновими панелями та панеллю міжповерхових перекриттів. В заводських умовах виготовляють показані на фіг. 1 секції колон 1. Вони складаються з п'яти трубчастих елементів 2 з привареними до них у нижній частині стрижнями 3 з конічним кінцем і діаметром, що дорівнює внутрішньому діаметру трубчастих елементів. У поперечному перерізі секції колони чотири трубчасті елементи розташовані по кутах прямокутника, п'ятий - в його центрі. Елементи з'єднані між собою перемичками 4. Секція колони може мати одну або кілька полиць 5 для панелей міжповерхових перекриттів. На центральному елементі секції колони встановлені з виступанням засоби з'єднання 6 у вигляді конічної трубки. Також у заводських умовах виготовляють стінові панелі 7 (фіг. 2). Стінова панель складається з несучої арматури 8 і заповнювача. Заповнювач містить бетон зі щебеню та піску з додаванням спученого перліту або спученого вермикуліту в кількості від 9 до 90 масових відсотків, решта - в'яжуча речовина, переважно на основі цементу. Стінові панелі виготовляють із зовнішнім облицюванням з плитки або плівки. До несучої арматури стінових панелей приєднують з виступанням засоби з'єднання 9 у вигляді трубки, що має зовнішню конічну ділянку 10. В нижній частині трубка може мати циліндричну ділянку 11 з розрізом 12. За традиційними технологіями в заводських умовах виготовляють панелі міжповерхових перекриттів відповідної форми. Згідно з типовим проектом, виконують фундаменти заданих розмірів і конфігурації із закладними елементами. До них прикріплюють перші секції металевих колон каркаса споруди, потім колони нарощують до висоти, більшої за висоту першого поверху. Нарощування здійснюють шляхом уведення стрижнів 3 верхньої секції в трубчасті елементи нижньої секції. Потім за допомогою засобів з'єднання 6 і 9 з'єднують стінові панелі з колонами. Це здійснюють наступним чином. Стінову панель 7 опускають вниз і спрямовують таким чином, щоб зовнішні конічні ділянки 10 засобів з'єднання 9 були по можливості співвісними з конічними трубками засобів з'єднання 6. Перед опусканням у конічні трубки можуть вставляти пластмасові втулки 13. Після закінчення входження зовнішніх конічних ділянок в конічні трубки засоби з'єднання 9, установлені на панелях, і засоби з'єднання 6, установлені на колонах, з'єднують нерознімно. Це може бути здійснене за допомогою болта 14 з конусною гайкою 15. Гайку нагвинчують на болт так, щоб її конусна ділянка входила всередину циліндричної ділянки 11 засобів кріплення 9. При нагвинчуванні гайки завдяки наявності розрізів 12 відбувається развальцьовування циліндричних ділянок 11 і в остаточному підсумку засоби з'єднання 6 і 9 з'єднуються 1 UA 79475 U 5 10 15 20 нерознімно. Оскільки точний збіг конічних труб засобів з'єднання 6 і зовнішніх конічних ділянок 10 засобів з'єднання 9 досягти важко, пластмасові втулки, що знаходяться між ними, при з'єднанні відповідним чином деформуються і можуть служити ущільненням між засобами з'єднання 6 і 9. В пустотах колон монтують необхідні вентиляційні, каналізаційні або інші комунікації та протягують міжповерхові кабелі. Після цього біля сторін колон, до яких не примикають стінові панелі 7, установлюють опалубку 17, на полиці 5 укладають панелі міжповерхового перекриття 16 і заливають простір, обмежений панелями та опалубкою, рідким бетоном до верхнього рівня панелей міжповерхових перекриттів, дають бетону затвердіти і знімають опалубку. Інші поверхи монтують аналогічно першому. Застосування пропонованого способу будівництва дозволяє забрати з будмайданчика і перенести в цехи домобудівного комбінату (ДБК) значну кількість технологічних операцій, автоматизувати технологічний процес, підвищити якість будівельних робіт. А інвестору дозволяє підвищити ефективність проекту, знизити його вартість і прискорити зведення споруд. Цей спосіб є універсальним - він дозволяє спростити розробку типових проектів житлових багатоповерхових житлових або виробничих споруд різного призначення, прискорити та здешевити процеси будівництва за рахунок використання однотипного оснащення на ДБК, простої технології збирання та відсутності численних ручних операцій на обробці фасадів (фасади облаштовують на ДБК, наприклад, викладаючи морозостійкою плиткою, або наносячи спеціальні покриття, що запобігають поглинанню вологи). Повною мірою зберігаються у зведених споруд висока екологічність і вогнестійкість, а також високі показники звукопоглинання та теплоізоляції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 1. Спосіб будівництва споруд, що включає виготовлення в заводських умовах деталей металевого каркаса споруди, стінових панелей і панелей міжповерхових перекриттів, монтаж деталей каркаса на фундамент і з'єднання панелей з деталями каркаса, який відрізняється тим, що як стінові панелі виготовляють панелі, що складаються з несучої арматури та бетону, що містить спучений перліт або спучений вермикуліт, а як деталі каркаса виготовляють секції колон, частина з яких має полиці для панелей міжповерхових перекриттів, причому стінові панелі та секції колон виконують з виступаючими засобами з'єднання, із секцій збирають колони, з'єднують стінові панелі з колонами за допомогою засобів з'єднання, після чого всередині колон прокладають комунікації, а біля сторін колон, до яких не примикають стінові панелі, установлюють опалубку, монтують панелі міжповерхових перекриттів і заливають простір, обмежений панелями та опалубкою, рідким бетоном, дають йому затвердіти і знімають опалубку. 2. Спосіб за п. 1, який відрізняється тим, що засоби з'єднання, установлені на панелях, виконують у вигляді трубки, що має зовнішню конічну ділянку, засоби з'єднання, установлені на колонах, виконують у вигляді конічної трубки, а при з'єднанні стінової панелі з колонами стінову панель спрямовують таким чином, щоб зовнішні конічні ділянки увійшли в конічні трубки. 3. Спосіб за п. 2, який відрізняється тим, що перед з'єднанням стінових панелей з колонами в конічні трубки вставляють пластмасові втулки. 4. Спосіб за одним з пп. 1-3, який відрізняється тим, що після закінчення входження зовнішніх конічних ділянок в конічні трубки засоби з'єднання, установлені на панелях, і засоби з'єднання, установлені на колонах, з'єднують нерознімно. 5. Спосіб за п. 1, який відрізняється тим, що секції колон виконують у вигляді з'єднаних між собою перемичками п'яти паралельних елементів, чотири з яких розташовані по кутах прямокутника, а п'ятий - в центрі прямокутника. 6. Спосіб за п. 5, який відрізняється тим, що елементи секції колони виконують у вигляді труби з прикріпленим на нижньому кінці стрижнем із зовнішнім діаметром, що дорівнює внутрішньому діаметру труби. 7. Спосіб за п. 5 або 6, який відрізняється тим, що засоби кріплення встановлюють на центральному елементі колон. 8. Спосіб за п. 1, який відрізняється тим, що засоби з'єднання, установлювані на стінових панелях, прикріплюють до арматур стінових панелей. 9. Спосіб за п. 1, який відрізняється тим, що виготовляють стінові панелі, в яких заповнювач містить бетон зі щебеню та піску з додаванням спученого перліту або спученого вермикуліту в кількості від 9 до 90 масових відсотків, решта - в'яжуча речовина, переважно на основі цементу. 2 UA 79475 U 10. Спосіб за п. 1, який відрізняється тим, що виготовляють стінові панелі із зовнішнім облицюванням з керамічної морозостійкої плитки або з плівки, що відштовхує вологу. 3 UA 79475 U 4 UA 79475 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
