Насос вібраційний побутовий

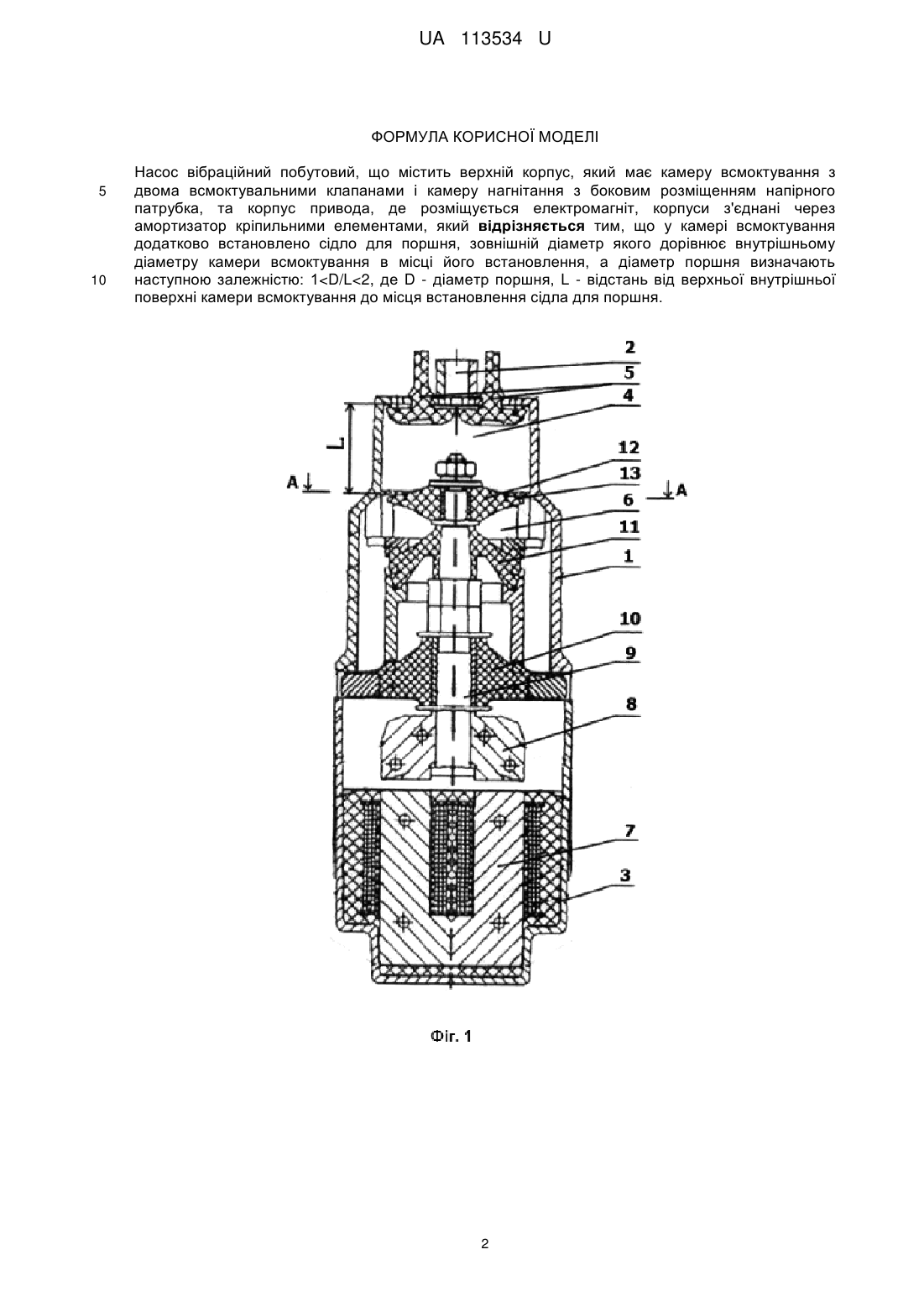

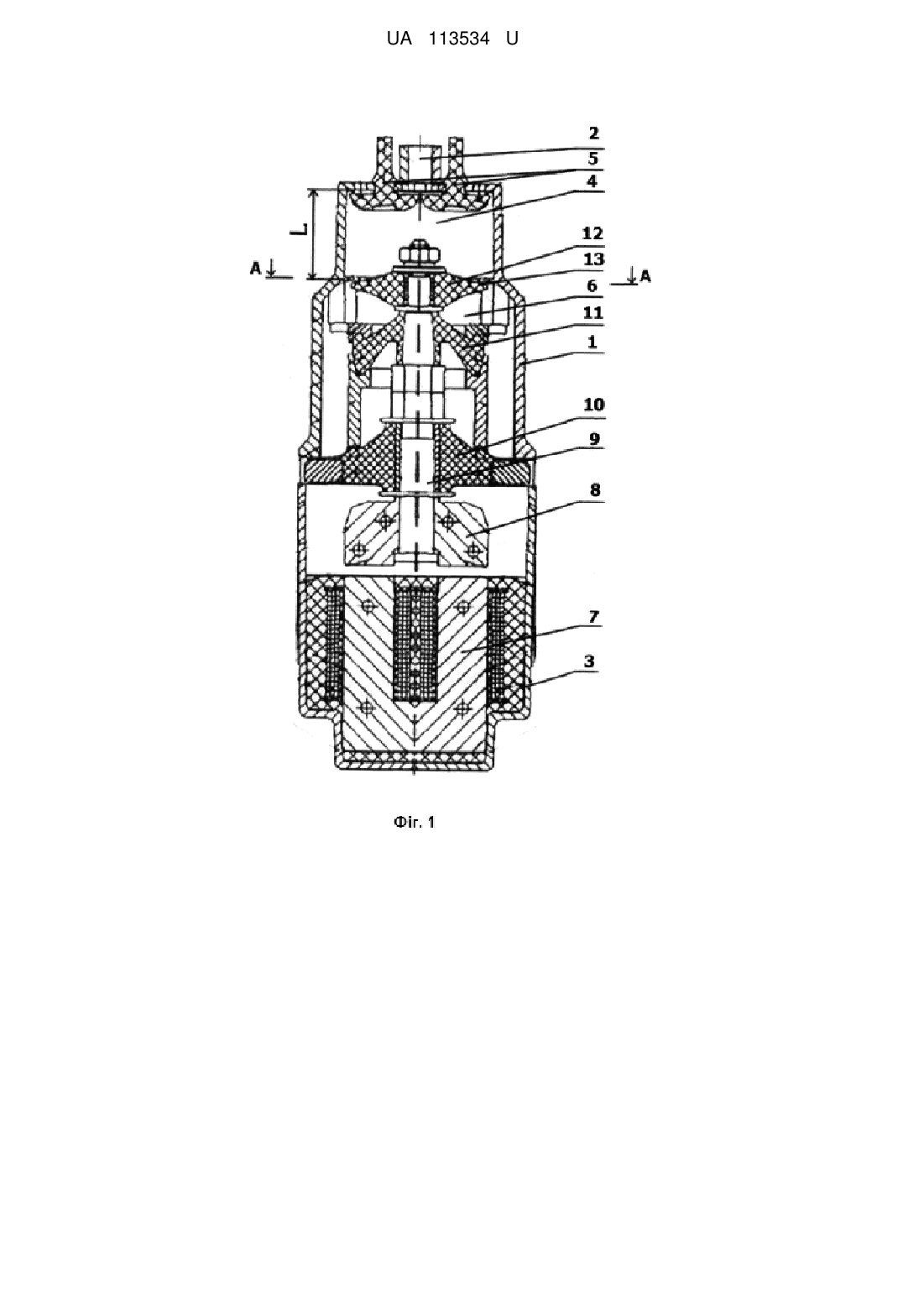

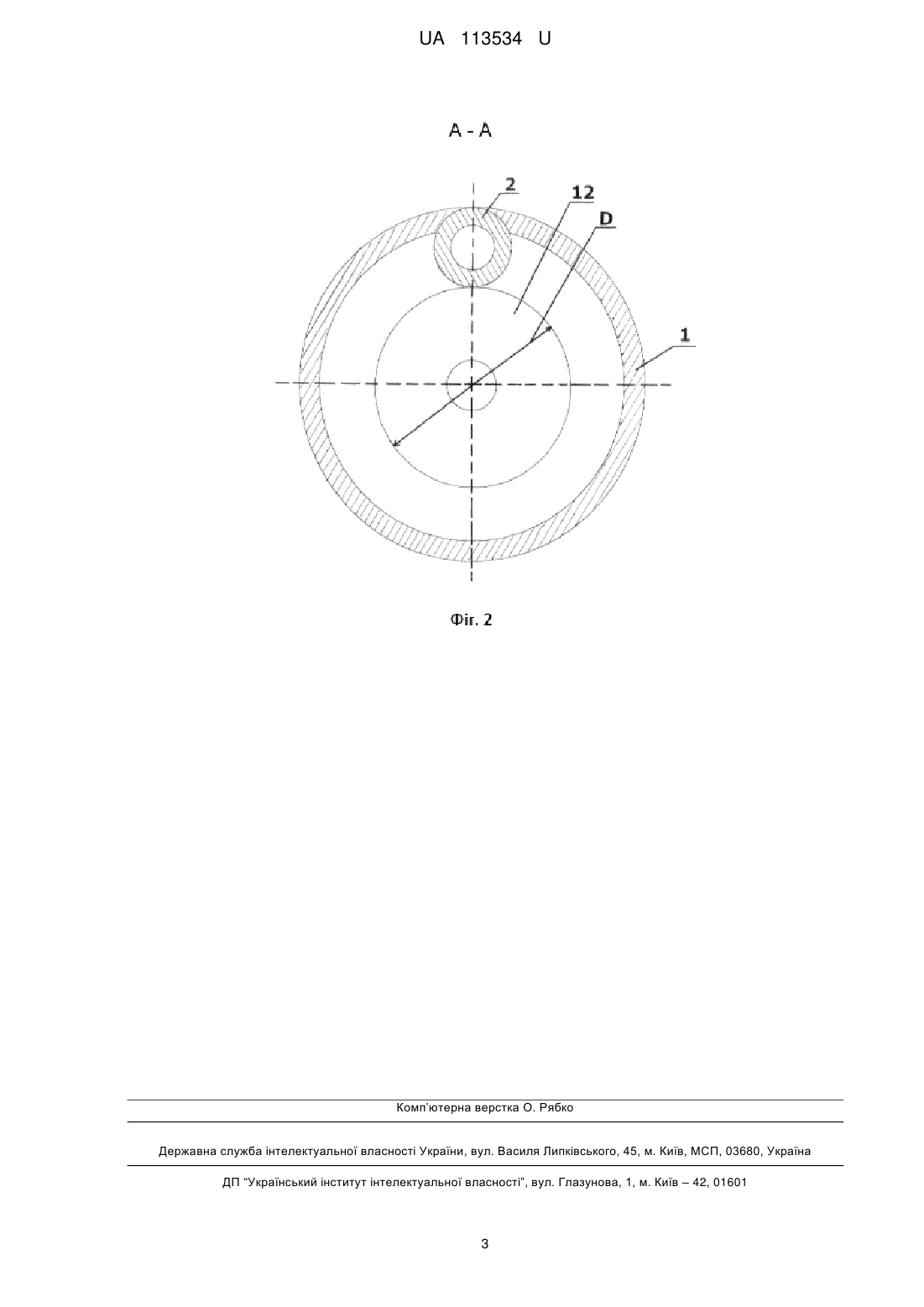

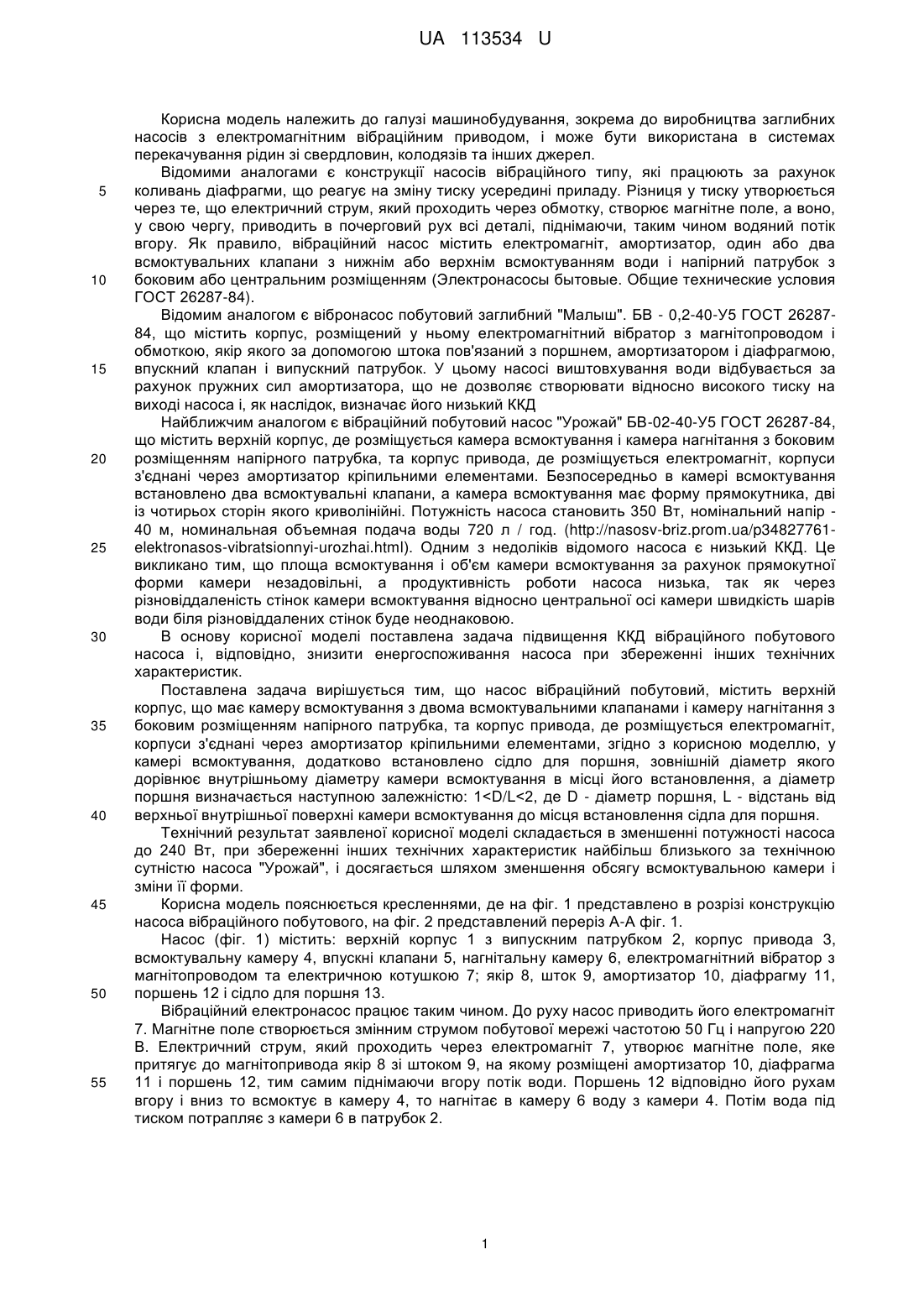

Реферат: UA 113534 U UA 113534 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, зокрема до виробництва заглибних насосів з електромагнітним вібраційним приводом, і може бути використана в системах перекачування рідин зі свердловин, колодязів та інших джерел. Відомими аналогами є конструкції насосів вібраційного типу, які працюють за рахунок коливань діафрагми, що реагує на зміну тиску усередині приладу. Різниця у тиску утворюється через те, що електричний струм, який проходить через обмотку, створює магнітне поле, а воно, у свою чергу, приводить в почерговий рух всі деталі, піднімаючи, таким чином водяний потік вгору. Як правило, вібраційний насос містить електромагніт, амортизатор, один або два всмоктувальних клапани з нижнім або верхнім всмоктуванням води і напірний патрубок з боковим або центральним розміщенням (Электронасосы бытовые. Общие технические условия ГОСТ 26287-84). Відомим аналогом є вібронасос побутовий заглибний "Малыш". БВ - 0,2-40-У5 ГОСТ 2628784, що містить корпус, розміщений у ньому електромагнітний вібратор з магнітопроводом і обмоткою, якір якого за допомогою штока пов'язаний з поршнем, амортизатором і діафрагмою, впускний клапан і випускний патрубок. У цьому насосі виштовхування води відбувається за рахунок пружних сил амортизатора, що не дозволяє створювати відносно високого тиску на виході насоса і, як наслідок, визначає його низький ККД Найближчим аналогом є вібраційний побутовий насос "Урожай" БВ-02-40-У5 ГОСТ 26287-84, що містить верхній корпус, де розміщується камера всмоктування і камера нагнітання з боковим розміщенням напірного патрубка, та корпус привода, де розміщується електромагніт, корпуси з'єднані через амортизатор кріпильними елементами. Безпосередньо в камері всмоктування встановлено два всмоктувальні клапани, а камера всмоктування має форму прямокутника, дві із чотирьох сторін якого криволінійні. Потужність насоса становить 350 Вт, номінальний напір 40 м, номинальная объемная подача воды 720 л / год. (http://nasosv-briz.prom.ua/p34827761elektronasos-vibratsionnyi-urozhai.html). Одним з недоліків відомого насоса є низький ККД. Це викликано тим, що площа всмоктування і об'єм камери всмоктування за рахунок прямокутної форми камери незадовільні, а продуктивність роботи насоса низька, так як через різновіддаленість стінок камери всмоктування відносно центральної осі камери швидкість шарів води біля різновіддалених стінок буде неоднаковою. В основу корисної моделі поставлена задача підвищення ККД вібраційного побутового насоса і, відповідно, знизити енергоспоживання насоса при збереженні інших технічних характеристик. Поставлена задача вирішується тим, що насос вібраційний побутовий, містить верхній корпус, що має камеру всмоктування з двома всмоктувальними клапанами і камеру нагнітання з боковим розміщенням напірного патрубка, та корпус привода, де розміщується електромагніт, корпуси з'єднані через амортизатор кріпильними елементами, згідно з корисною моделлю, у камері всмоктування, додатково встановлено сідло для поршня, зовнішній діаметр якого дорівнює внутрішньому діаметру камери всмоктування в місці його встановлення, а діаметр поршня визначається наступною залежністю: 1
