Насос вібраційний побутовий

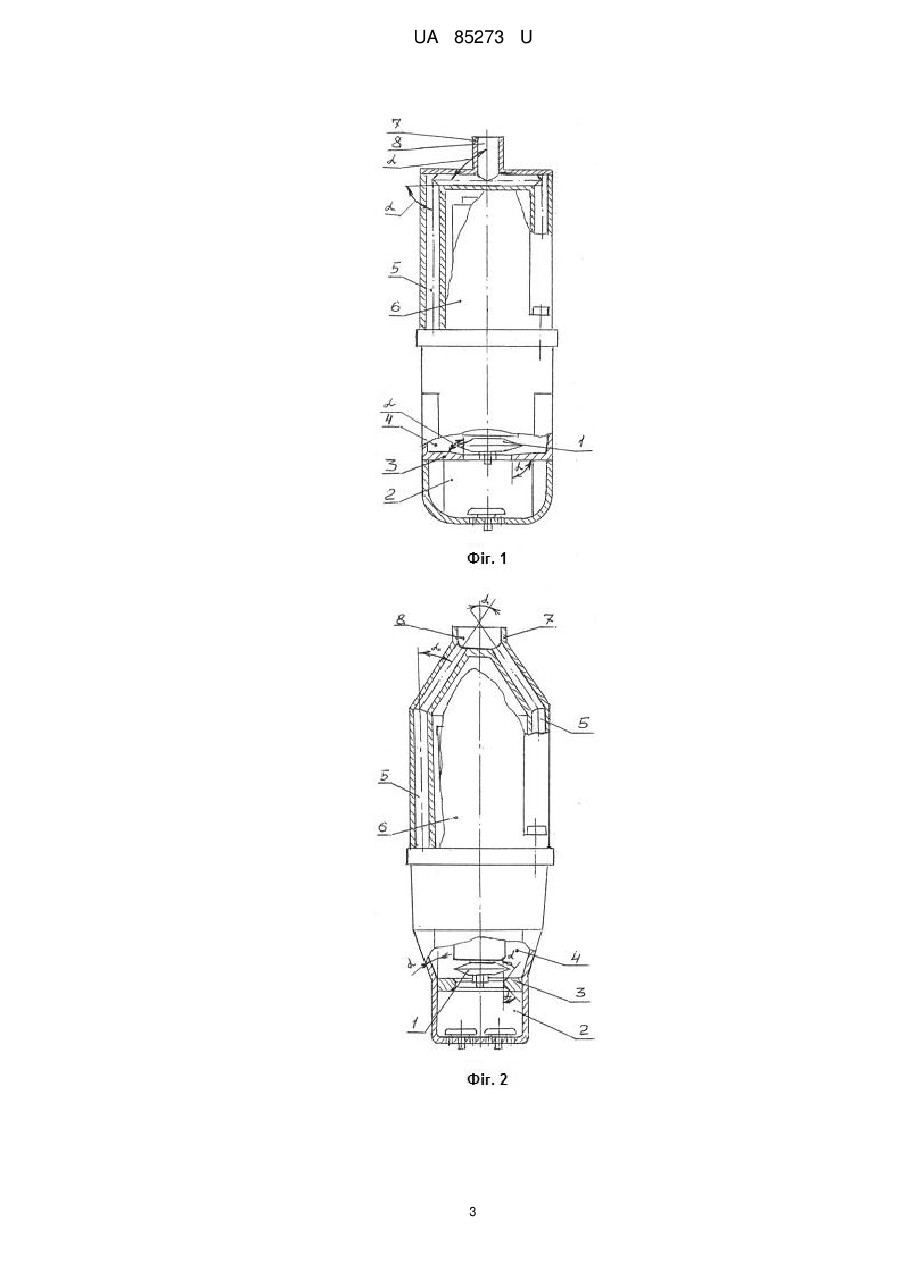

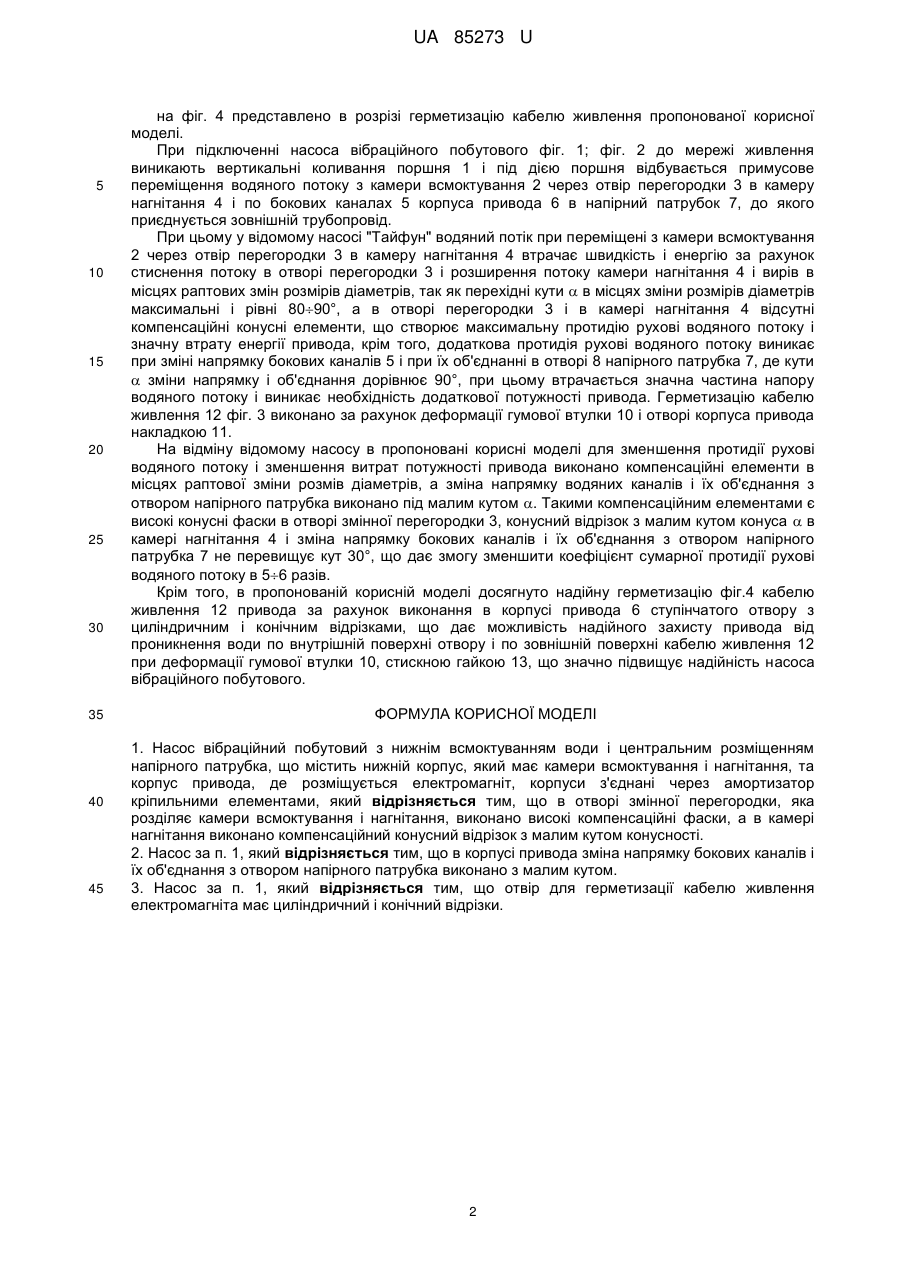

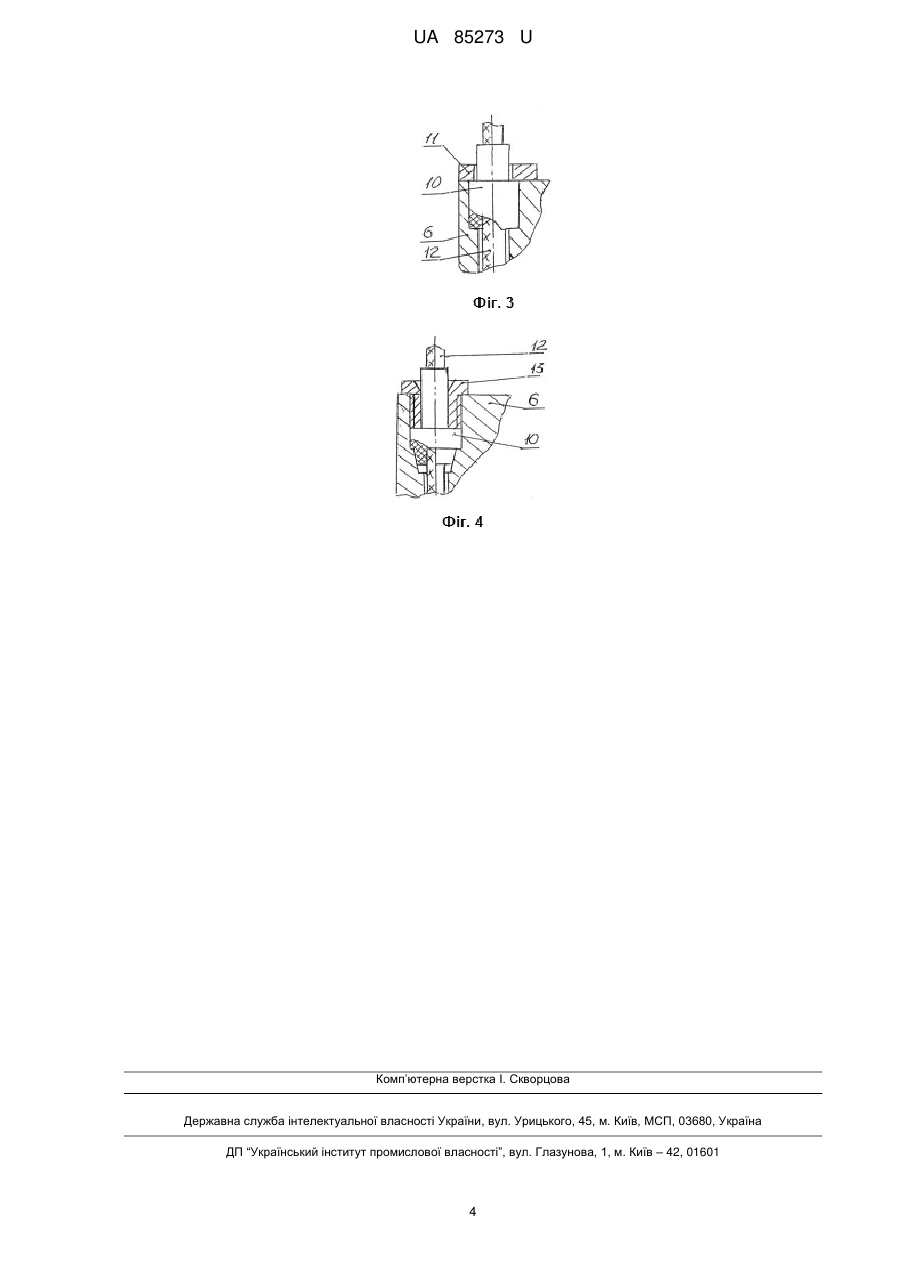

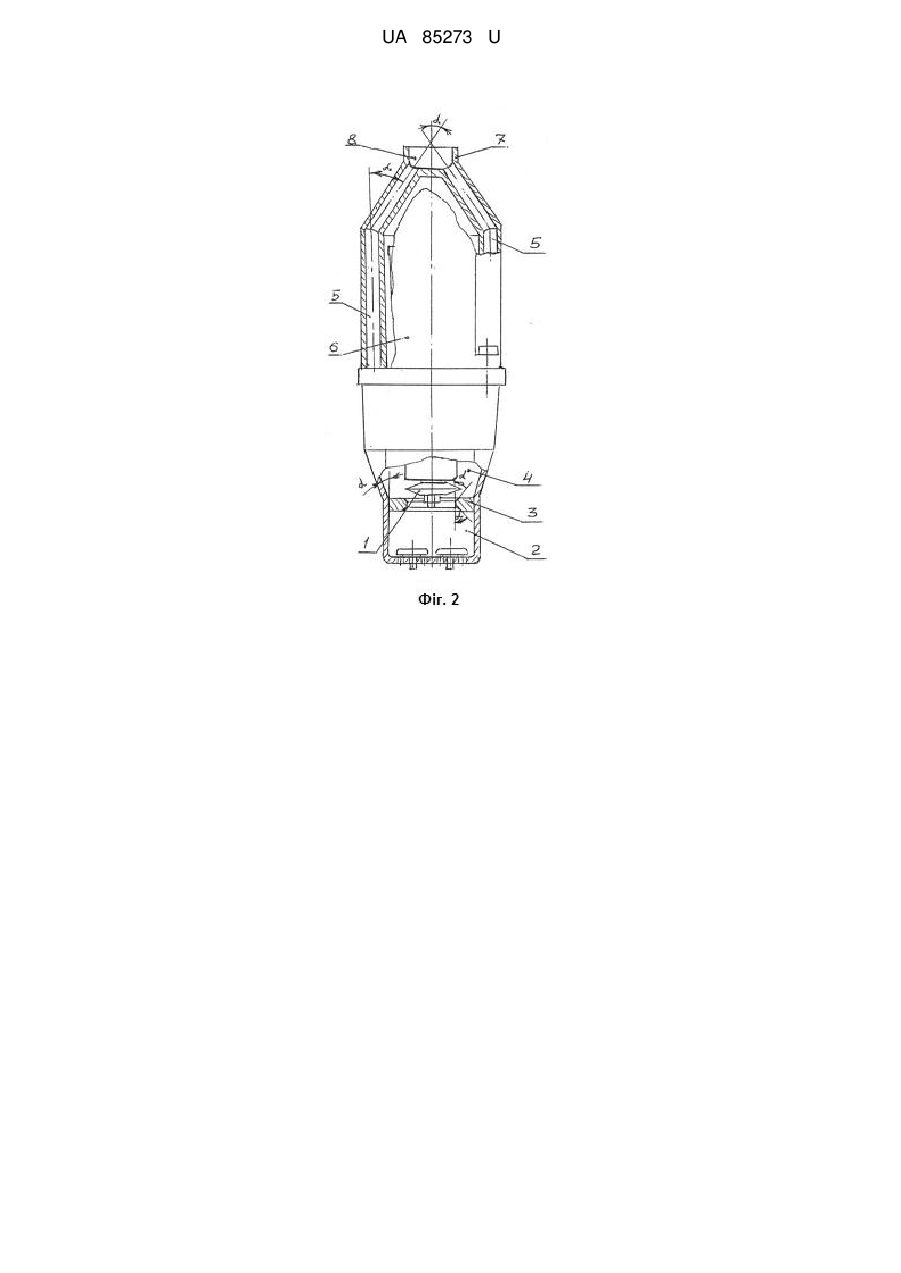

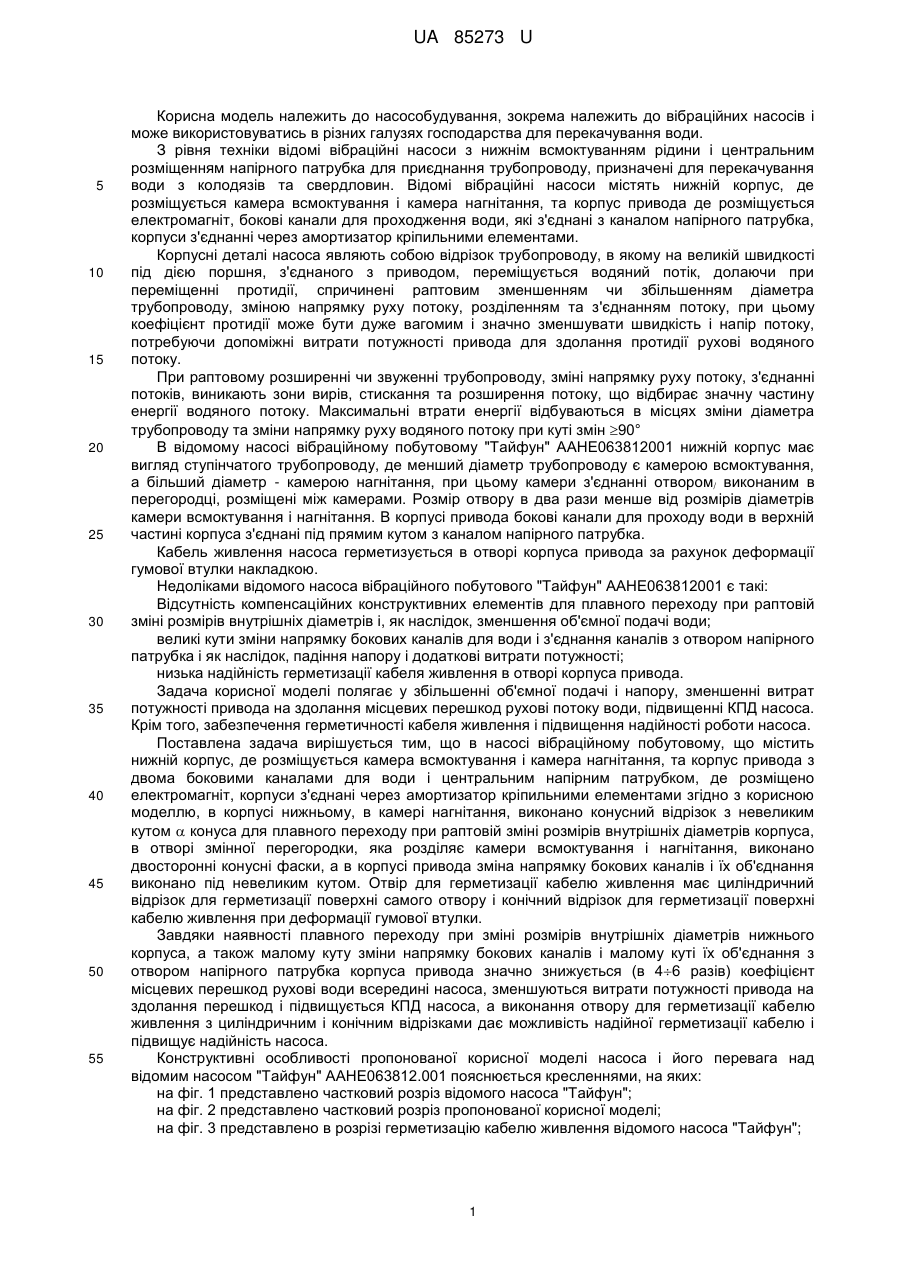

Реферат: Насос вібраційний побутовий з нижнім всмоктуванням води і центральним розміщенням напірного патрубка містить нижній корпус, який має камери всмоктування і нагнітання, та корпус привода, де розміщується електромагніт. Корпуси з'єднані через амортизатор кріпильними елементами. В отворі змінної перегородки, яка розділяє камери всмоктування і нагнітання, виконано високі компенсаційні фаски. В камері нагнітання виконано компенсаційний конусний відрізок з малим кутом конусності. UA 85273 U (54) НАСОС ВІБРАЦІЙНИЙ ПОБУТОВИЙ UA 85273 U UA 85273 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до насособудування, зокрема належить до вібраційних насосів і може використовуватись в різних галузях господарства для перекачування води. З рівня техніки відомі вібраційні насоси з нижнім всмоктуванням рідини і центральним розміщенням напірного патрубка для приєднання трубопроводу, призначені для перекачування води з колодязів та свердловин. Відомі вібраційні насоси містять нижній корпус, де розміщується камера всмоктування і камера нагнітання, та корпус привода де розміщується електромагніт, бокові канали для проходження води, які з'єднані з каналом напірного патрубка, корпуси з'єднанні через амортизатор кріпильними елементами. Корпусні деталі насоса являють собою відрізок трубопроводу, в якому на великій швидкості під дією поршня, з'єднаного з приводом, переміщується водяний потік, долаючи при переміщенні протидії, спричинені раптовим зменшенням чи збільшенням діаметра трубопроводу, зміною напрямку руху потоку, розділенням та з'єднанням потоку, при цьому коефіцієнт протидії може бути дуже вагомим і значно зменшувати швидкість і напір потоку, потребуючи допоміжні витрати потужності привода для здолання протидії рухові водяного потоку. При раптовому розширенні чи звуженні трубопроводу, зміні напрямку руху потоку, з'єднанні потоків, виникають зони вирів, стискання та розширення потоку, що відбирає значну частину енергії водяного потоку. Максимальні втрати енергії відбуваються в місцях зміни діаметра трубопроводу та зміни напрямку руху водяного потоку при куті змін 90° В відомому насосі вібраційному побутовому "Тайфун" ААНЕ063812001 нижній корпус має вигляд ступінчатого трубопроводу, де менший діаметр трубопроводу є камерою всмоктування, а більший діаметр - камерою нагнітання, при цьому камери з'єднанні отвором/ виконаним в перегородці, розміщені між камерами. Розмір отвору в два рази менше від розмірів діаметрів камери всмоктування і нагнітання. В корпусі привода бокові канали для проходу води в верхній частині корпуса з'єднані під прямим кутом з каналом напірного патрубка. Кабель живлення насоса герметизується в отворі корпуса привода за рахунок деформації гумової втулки накладкою. Недоліками відомого насоса вібраційного побутового "Тайфун" ААНЕ063812001 є такі: Відсутність компенсаційних конструктивних елементів для плавного переходу при раптовій зміні розмірів внутрішніх діаметрів і, як наслідок, зменшення об'ємної подачі води; великі кути зміни напрямку бокових каналів для води і з'єднання каналів з отвором напірного патрубка і як наслідок, падіння напору і додаткові витрати потужності; низька надійність герметизації кабеля живлення в отворі корпуса привода. Задача корисної моделі полягає у збільшенні об'ємної подачі і напору, зменшенні витрат потужності привода на здолання місцевих перешкод рухові потоку води, підвищенні КПД насоса. Крім того, забезпечення герметичності кабеля живлення і підвищення надійності роботи насоса. Поставлена задача вирішується тим, що в насосі вібраційному побутовому, що містить нижній корпус, де розміщується камера всмоктування і камера нагнітання, та корпус привода з двома боковими каналами для води і центральним напірним патрубком, де розміщено електромагніт, корпуси з'єднані через амортизатор кріпильними елементами згідно з корисною моделлю, в корпусі нижньому, в камері нагнітання, виконано конусний відрізок з невеликим кутом  конуса для плавного переходу при раптовій зміні розмірів внутрішніх діаметрів корпуса, в отворі змінної перегородки, яка розділяє камери всмоктування і нагнітання, виконано двосторонні конусні фаски, а в корпусі привода зміна напрямку бокових каналів і їх об'єднання виконано під невеликим кутом. Отвір для герметизації кабелю живлення має циліндричний відрізок для герметизації поверхні самого отвору і конічний відрізок для герметизації поверхні кабелю живлення при деформації гумової втулки. Завдяки наявності плавного переходу при зміні розмірів внутрішніх діаметрів нижнього корпуса, а також малому куту зміни напрямку бокових каналів і малому куті їх об'єднання з отвором напірного патрубка корпуса привода значно знижується (в 46 разів) коефіцієнт місцевих перешкод рухові води всередині насоса, зменшуються витрати потужності привода на здолання перешкод і підвищується КПД насоса, а виконання отвору для герметизації кабелю живлення з циліндричним і конічним відрізками дає можливість надійної герметизації кабелю і підвищує надійність насоса. Конструктивні особливості пропонованої корисної моделі насоса і його перевага над відомим насосом "Тайфун" ААНЕ063812.001 пояснюється кресленнями, на яких: на фіг. 1 представлено частковий розріз відомого насоса "Тайфун"; на фіг. 2 представлено частковий розріз пропонованої корисної моделі; на фіг. 3 представлено в розрізі герметизацію кабелю живлення відомого насоса "Тайфун"; 1 UA 85273 U 5 10 15 20 25 30 35 40 45 на фіг. 4 представлено в розрізі герметизацію кабелю живлення пропонованої корисної моделі. При підключенні насоса вібраційного побутового фіг. 1; фіг. 2 до мережі живлення виникають вертикальні коливання поршня 1 і під дією поршня відбувається примусове переміщення водяного потоку з камери всмоктування 2 через отвір перегородки 3 в камеру нагнітання 4 і по бокових каналах 5 корпуса привода 6 в напірний патрубок 7, до якого приєднується зовнішній трубопровід. При цьому у відомому насосі "Тайфун" водяний потік при переміщені з камери всмоктування 2 через отвір перегородки 3 в камеру нагнітання 4 втрачає швидкість і енергію за рахунок стиснення потоку в отворі перегородки 3 і розширення потоку камери нагнітання 4 і вирів в місцях раптових змін розмірів діаметрів, так як перехідні кути  в місцях зміни розмірів діаметрів максимальні і рівні 8090°, а в отворі перегородки 3 і в камері нагнітання 4 відсутні компенсаційні конусні елементи, що створює максимальну протидію рухові водяного потоку і значну втрату енергії привода, крім того, додаткова протидія рухові водяного потоку виникає при зміні напрямку бокових каналів 5 і при їх об'єднанні в отворі 8 напірного патрубка 7, де кути  зміни напрямку і об'єднання дорівнює 90°, при цьому втрачається значна частина напору водяного потоку і виникає необхідність додаткової потужності привода. Герметизацію кабелю живлення 12 фіг. 3 виконано за рахунок деформації гумової втулки 10 і отворі корпуса привода накладкою 11. На відміну відомому насосу в пропоновані корисні моделі для зменшення протидії рухові водяного потоку і зменшення витрат потужності привода виконано компенсаційні елементи в місцях раптової зміни розмів діаметрів, а зміна напрямку водяних каналів і їх об'єднання з отвором напірного патрубка виконано під малим кутом . Такими компенсаційним елементами є високі конусні фаски в отворі змінної перегородки 3, конусний відрізок з малим кутом конуса  в камері нагнітання 4 і зміна напрямку бокових каналів і їх об'єднання з отвором напірного патрубка 7 не перевищує кут 30°, що дає змогу зменшити коефіцієнт сумарної протидії рухові водяного потоку в 56 разів. Крім того, в пропонованій корисній моделі досягнуто надійну герметизацію фіг.4 кабелю живлення 12 привода за рахунок виконання в корпусі привода 6 ступінчатого отвору з циліндричним і конічним відрізками, що дає можливість надійного захисту привода від проникнення води по внутрішній поверхні отвору і по зовнішній поверхні кабелю живлення 12 при деформації гумової втулки 10, стискною гайкою 13, що значно підвищує надійність насоса вібраційного побутового. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Насос вібраційний побутовий з нижнім всмоктуванням води і центральним розміщенням напірного патрубка, що містить нижній корпус, який має камери всмоктування і нагнітання, та корпус привода, де розміщується електромагніт, корпуси з'єднані через амортизатор кріпильними елементами, який відрізняється тим, що в отворі змінної перегородки, яка розділяє камери всмоктування і нагнітання, виконано високі компенсаційні фаски, а в камері нагнітання виконано компенсаційний конусний відрізок з малим кутом конусності. 2. Насос за п. 1, який відрізняється тим, що в корпусі привода зміна напрямку бокових каналів і їх об'єднання з отвором напірного патрубка виконано з малим кутом. 3. Насос за п. 1, який відрізняється тим, що отвір для герметизації кабелю живлення електромагніта має циліндричний і конічний відрізки. 2 UA 85273 U 3 UA 85273 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
