Насос вібраційний побутовий

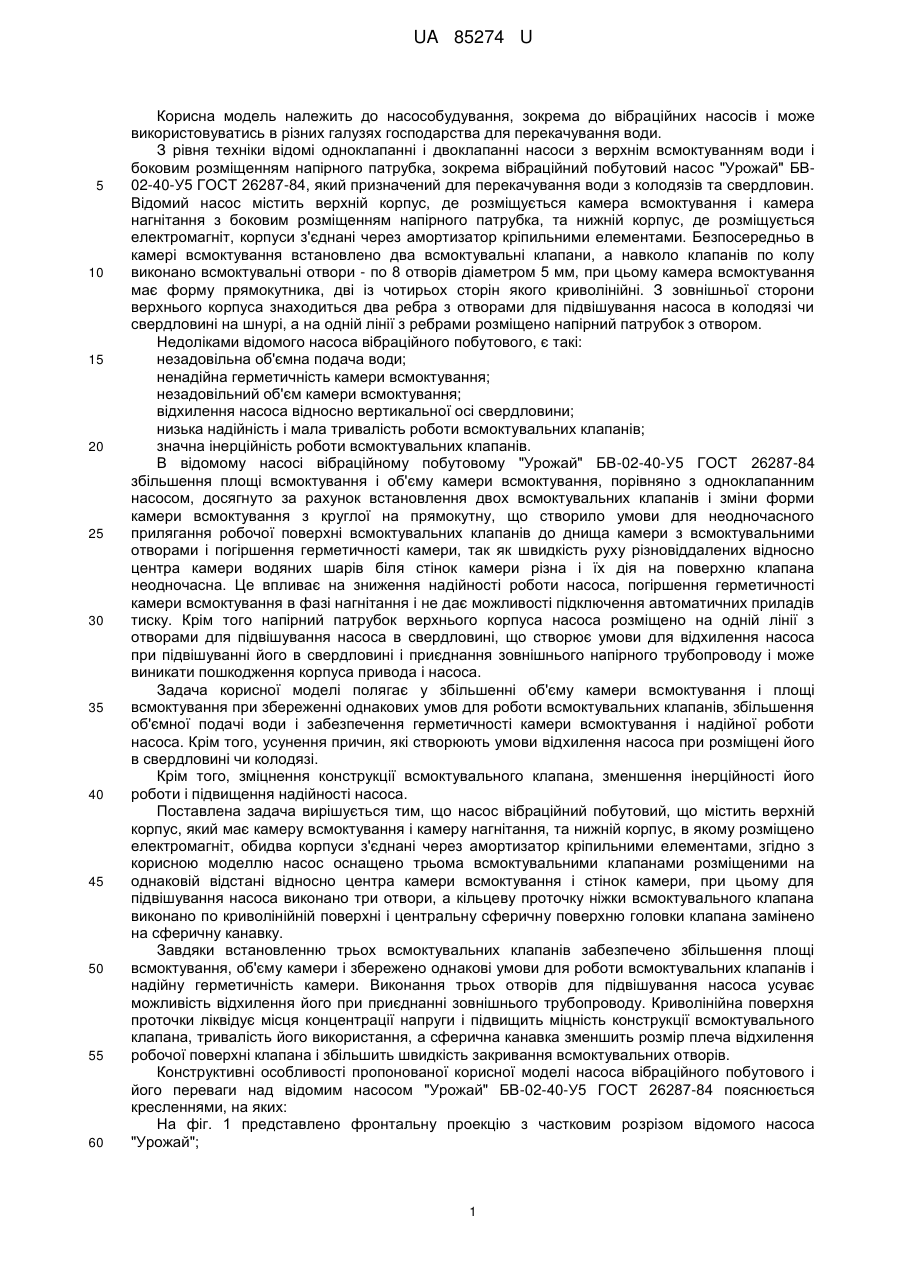

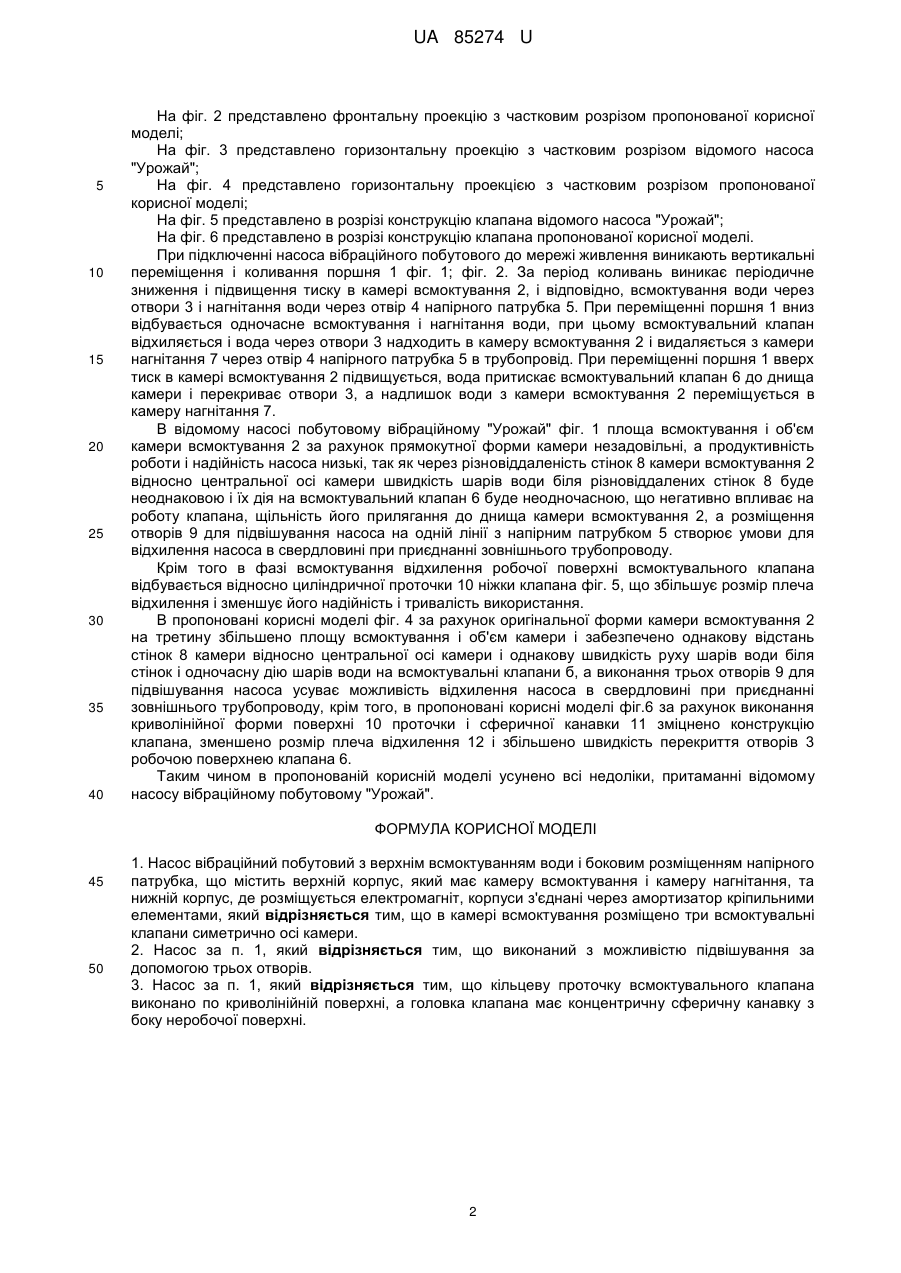

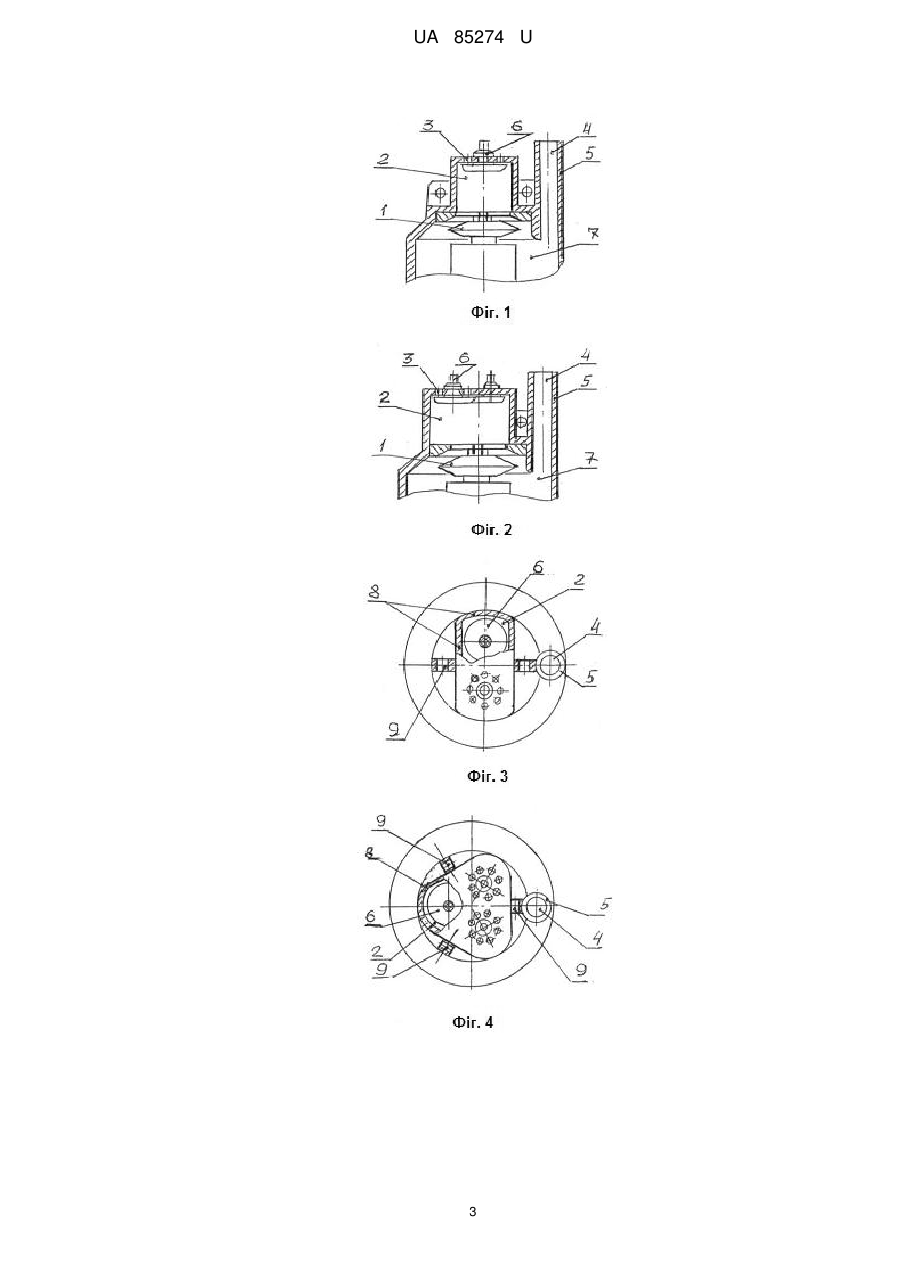

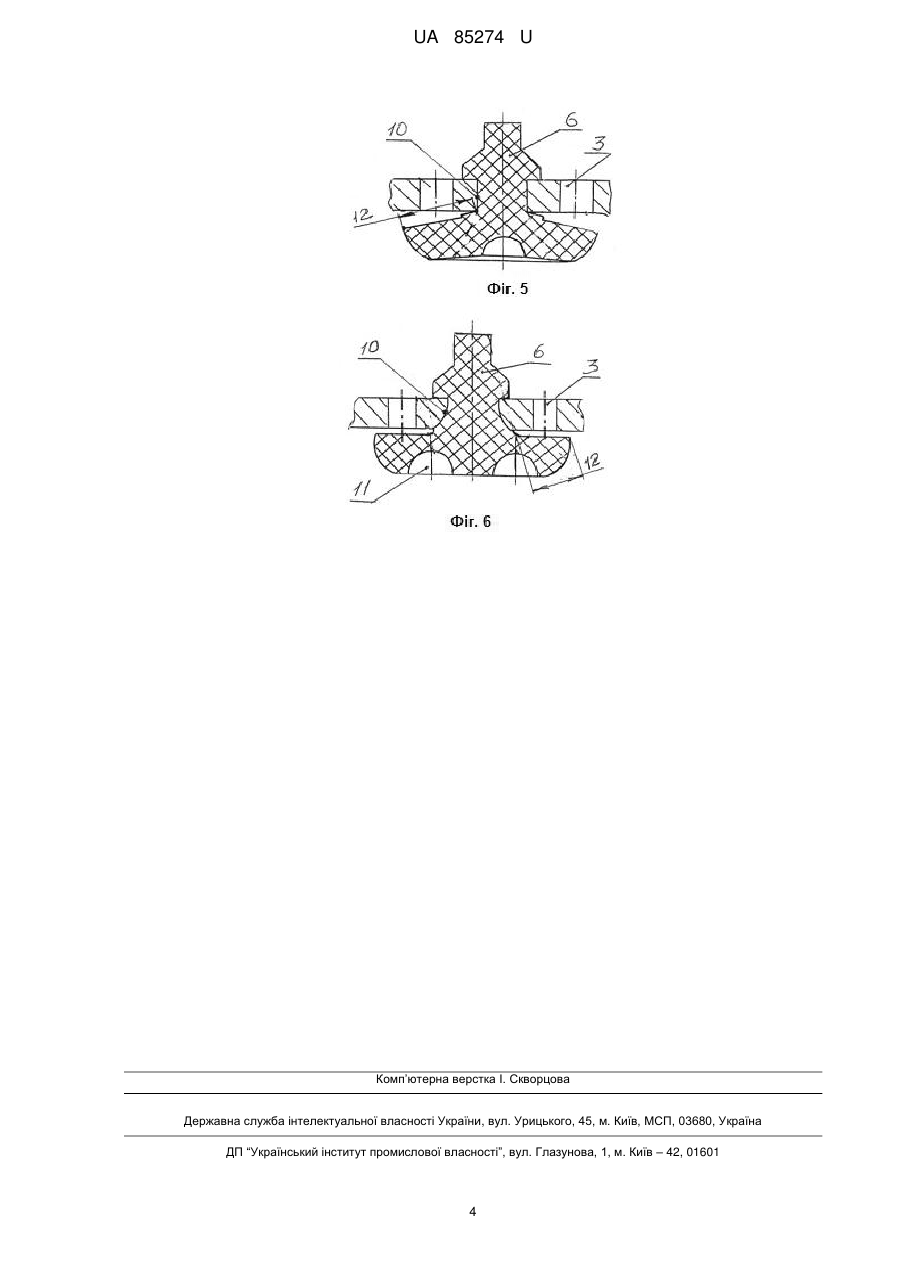

Реферат: Насос вібраційний побутовий з верхнім всмоктуванням води і боковим розміщенням напірного патрубка містить верхній корпус, який має камеру всмоктування і камеру нагнітання, та нижній корпус, де розміщується електромагніт. Корпуси з'єднані через амортизатор кріпильними елементами. В камері всмоктування розміщено три всмоктувальні клапани симетрично осі камери. UA 85274 U (54) НАСОС ВІБРАЦІЙНИЙ ПОБУТОВИЙ UA 85274 U UA 85274 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до насособудування, зокрема до вібраційних насосів і може використовуватись в різних галузях господарства для перекачування води. З рівня техніки відомі одноклапанні і двоклапанні насоси з верхнім всмоктуванням води і боковим розміщенням напірного патрубка, зокрема вібраційний побутовий насос "Урожай" БВ02-40-У5 ГОСТ 26287-84, який призначений для перекачування води з колодязів та свердловин. Відомий насос містить верхній корпус, де розміщується камера всмоктування і камера нагнітання з боковим розміщенням напірного патрубка, та нижній корпус, де розміщується електромагніт, корпуси з'єднані через амортизатор кріпильними елементами. Безпосередньо в камері всмоктування встановлено два всмоктувальні клапани, а навколо клапанів по колу виконано всмоктувальні отвори - по 8 отворів діаметром 5 мм, при цьому камера всмоктування має форму прямокутника, дві із чотирьох сторін якого криволінійні. З зовнішньої сторони верхнього корпуса знаходиться два ребра з отворами для підвішування насоса в колодязі чи свердловині на шнурі, а на одній лінії з ребрами розміщено напірний патрубок з отвором. Недоліками відомого насоса вібраційного побутового, є такі: незадовільна об'ємна подача води; ненадійна герметичність камери всмоктування; незадовільний об'єм камери всмоктування; відхилення насоса відносно вертикальної осі свердловини; низька надійність і мала тривалість роботи всмоктувальних клапанів; значна інерційність роботи всмоктувальних клапанів. В відомому насосі вібраційному побутовому "Урожай" БВ-02-40-У5 ГОСТ 26287-84 збільшення площі всмоктування і об'єму камери всмоктування, порівняно з одноклапанним насосом, досягнуто за рахунок встановлення двох всмоктувальних клапанів і зміни форми камери всмоктування з круглої на прямокутну, що створило умови для неодночасного прилягання робочої поверхні всмоктувальних клапанів до днища камери з всмоктувальними отворами і погіршення герметичності камери, так як швидкість руху різновіддалених відносно центра камери водяних шарів біля стінок камери різна і їх дія на поверхню клапана неодночасна. Це впливає на зниження надійності роботи насоса, погіршення герметичності камери всмоктування в фазі нагнітання і не дає можливості підключення автоматичних приладів тиску. Крім того напірний патрубок верхнього корпуса насоса розміщено на одній лінії з отворами для підвішування насоса в свердловині, що створює умови для відхилення насоса при підвішуванні його в свердловині і приєднання зовнішнього напірного трубопроводу і може виникати пошкодження корпуса привода і насоса. Задача корисної моделі полягає у збільшенні об'єму камери всмоктування і площі всмоктування при збереженні однакових умов для роботи всмоктувальних клапанів, збільшення об'ємної подачі води і забезпечення герметичності камери всмоктування і надійної роботи насоса. Крім того, усунення причин, які створюють умови відхилення насоса при розміщені його в свердловині чи колодязі. Крім того, зміцнення конструкції всмоктувального клапана, зменшення інерційності його роботи і підвищення надійності насоса. Поставлена задача вирішується тим, що насос вібраційний побутовий, що містить верхній корпус, який має камеру всмоктування і камеру нагнітання, та нижній корпус, в якому розміщено електромагніт, обидва корпуси з'єднані через амортизатор кріпильними елементами, згідно з корисною моделлю насос оснащено трьома всмоктувальними клапанами розміщеними на однаковій відстані відносно центра камери всмоктування і стінок камери, при цьому для підвішування насоса виконано три отвори, а кільцеву проточку ніжки всмоктувального клапана виконано по криволінійній поверхні і центральну сферичну поверхню головки клапана замінено на сферичну канавку. Завдяки встановленню трьох всмоктувальних клапанів забезпечено збільшення площі всмоктування, об'єму камери і збережено однакові умови для роботи всмоктувальних клапанів і надійну герметичність камери. Виконання трьох отворів для підвішування насоса усуває можливість відхилення його при приєднанні зовнішнього трубопроводу. Криволінійна поверхня проточки ліквідує місця концентрації напруги і підвищить міцність конструкції всмоктувального клапана, тривалість його використання, а сферична канавка зменшить розмір плеча відхилення робочої поверхні клапана і збільшить швидкість закривання всмоктувальних отворів. Конструктивні особливості пропонованої корисної моделі насоса вібраційного побутового і його переваги над відомим насосом "Урожай" БВ-02-40-У5 ГОСТ 26287-84 пояснюється кресленнями, на яких: На фіг. 1 представлено фронтальну проекцію з частковим розрізом відомого насоса "Урожай"; 1 UA 85274 U 5 10 15 20 25 30 35 40 На фіг. 2 представлено фронтальну проекцію з частковим розрізом пропонованої корисної моделі; На фіг. 3 представлено горизонтальну проекцію з частковим розрізом відомого насоса "Урожай"; На фіг. 4 представлено горизонтальну проекцією з частковим розрізом пропонованої корисної моделі; На фіг. 5 представлено в розрізі конструкцію клапана відомого насоса "Урожай"; На фіг. 6 представлено в розрізі конструкцію клапана пропонованої корисної моделі. При підключенні насоса вібраційного побутового до мережі живлення виникають вертикальні переміщення і коливання поршня 1 фіг. 1; фіг. 2. За період коливань виникає періодичне зниження і підвищення тиску в камері всмоктування 2, і відповідно, всмоктування води через отвори 3 і нагнітання води через отвір 4 напірного патрубка 5. При переміщенні поршня 1 вниз відбувається одночасне всмоктування і нагнітання води, при цьому всмоктувальний клапан відхиляється і вода через отвори 3 надходить в камеру всмоктування 2 і видаляється з камери нагнітання 7 через отвір 4 напірного патрубка 5 в трубопровід. При переміщенні поршня 1 вверх тиск в камері всмоктування 2 підвищується, вода притискає всмоктувальний клапан 6 до днища камери і перекриває отвори 3, а надлишок води з камери всмоктування 2 переміщується в камеру нагнітання 7. В відомому насосі побутовому вібраційному "Урожай" фіг. 1 площа всмоктування і об'єм камери всмоктування 2 за рахунок прямокутної форми камери незадовільні, а продуктивність роботи і надійність насоса низькі, так як через різновіддаленість стінок 8 камери всмоктування 2 відносно центральної осі камери швидкість шарів води біля різновіддалених стінок 8 буде неоднаковою і їх дія на всмоктувальний клапан 6 буде неодночасною, що негативно впливає на роботу клапана, щільність його прилягання до днища камери всмоктування 2, а розміщення отворів 9 для підвішування насоса на одній лінії з напірним патрубком 5 створює умови для відхилення насоса в свердловині при приєднанні зовнішнього трубопроводу. Крім того в фазі всмоктування відхилення робочої поверхні всмоктувального клапана відбувається відносно циліндричної проточки 10 ніжки клапана фіг. 5, що збільшує розмір плеча відхилення і зменшує його надійність і тривалість використання. В пропоновані корисні моделі фіг. 4 за рахунок оригінальної форми камери всмоктування 2 на третину збільшено площу всмоктування і об'єм камери і забезпечено однакову відстань стінок 8 камери відносно центральної осі камери і однакову швидкість руху шарів води біля стінок і одночасну дію шарів води на всмоктувальні клапани б, а виконання трьох отворів 9 для підвішування насоса усуває можливість відхилення насоса в свердловині при приєднанні зовнішнього трубопроводу, крім того, в пропоновані корисні моделі фіг.6 за рахунок виконання криволінійної форми поверхні 10 проточки і сферичної канавки 11 зміцнено конструкцію клапана, зменшено розмір плеча відхилення 12 і збільшено швидкість перекриття отворів 3 робочою поверхнею клапана 6. Таким чином в пропонованій корисній моделі усунено всі недоліки, притаманні відомому насосу вібраційному побутовому "Урожай". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Насос вібраційний побутовий з верхнім всмоктуванням води і боковим розміщенням напірного патрубка, що містить верхній корпус, який має камеру всмоктування і камеру нагнітання, та нижній корпус, де розміщується електромагніт, корпуси з'єднані через амортизатор кріпильними елементами, який відрізняється тим, що в камері всмоктування розміщено три всмоктувальні клапани симетрично осі камери. 2. Насос за п. 1, який відрізняється тим, що виконаний з можливістю підвішування за допомогою трьох отворів. 3. Насос за п. 1, який відрізняється тим, що кільцеву проточку всмоктувального клапана виконано по криволінійній поверхні, а головка клапана має концентричну сферичну канавку з боку неробочої поверхні. 2 UA 85274 U 3 UA 85274 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
