Двопоршневий вібраційний насос

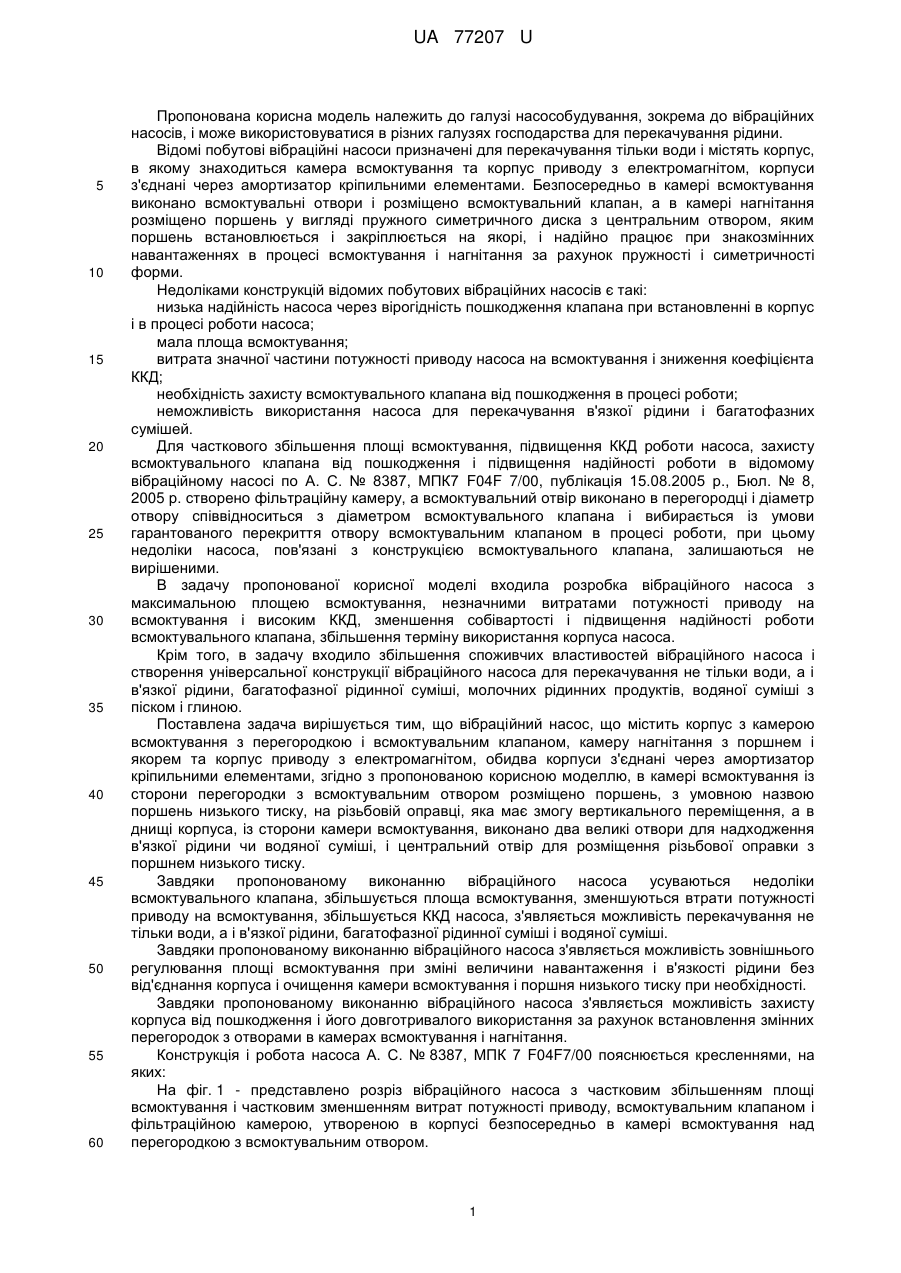

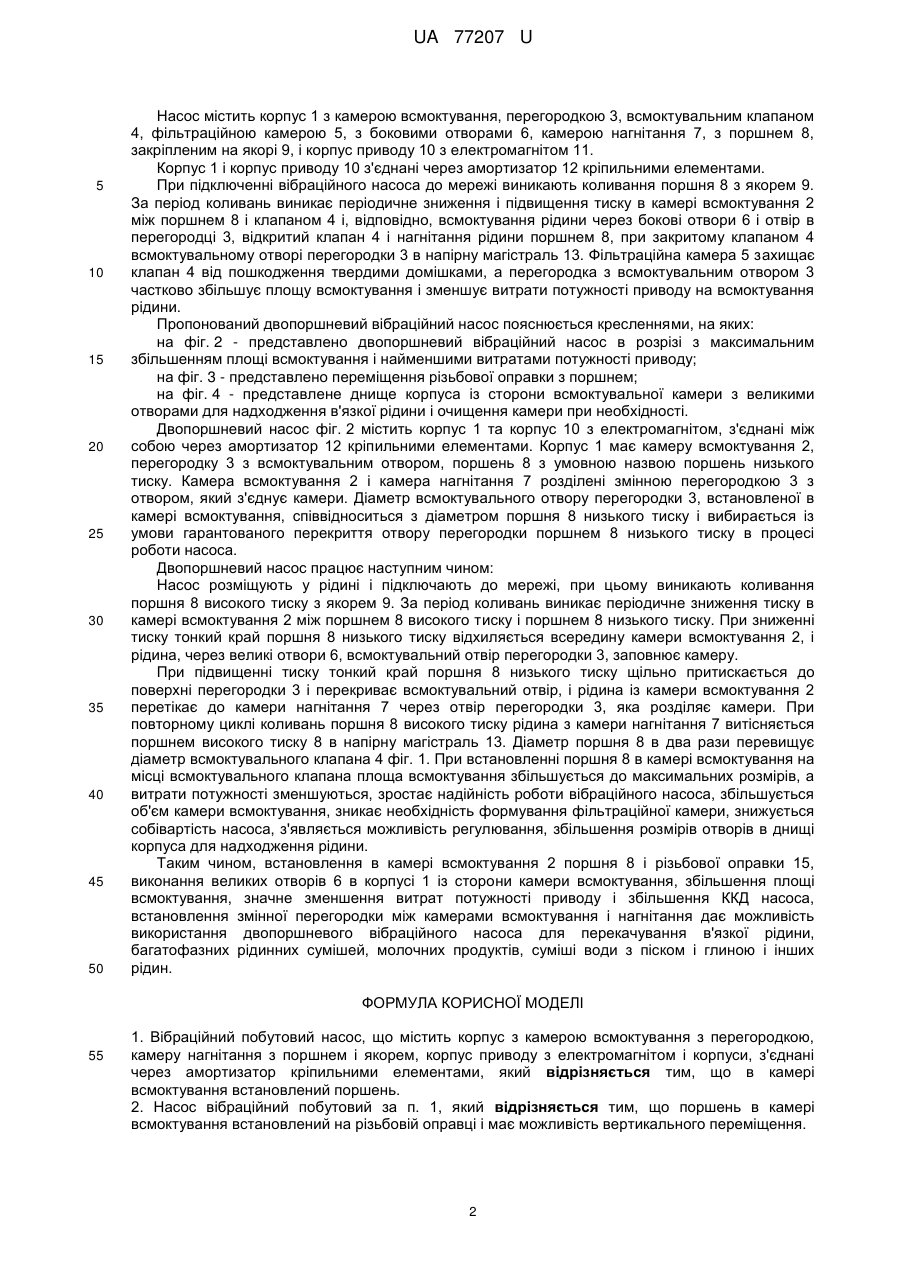

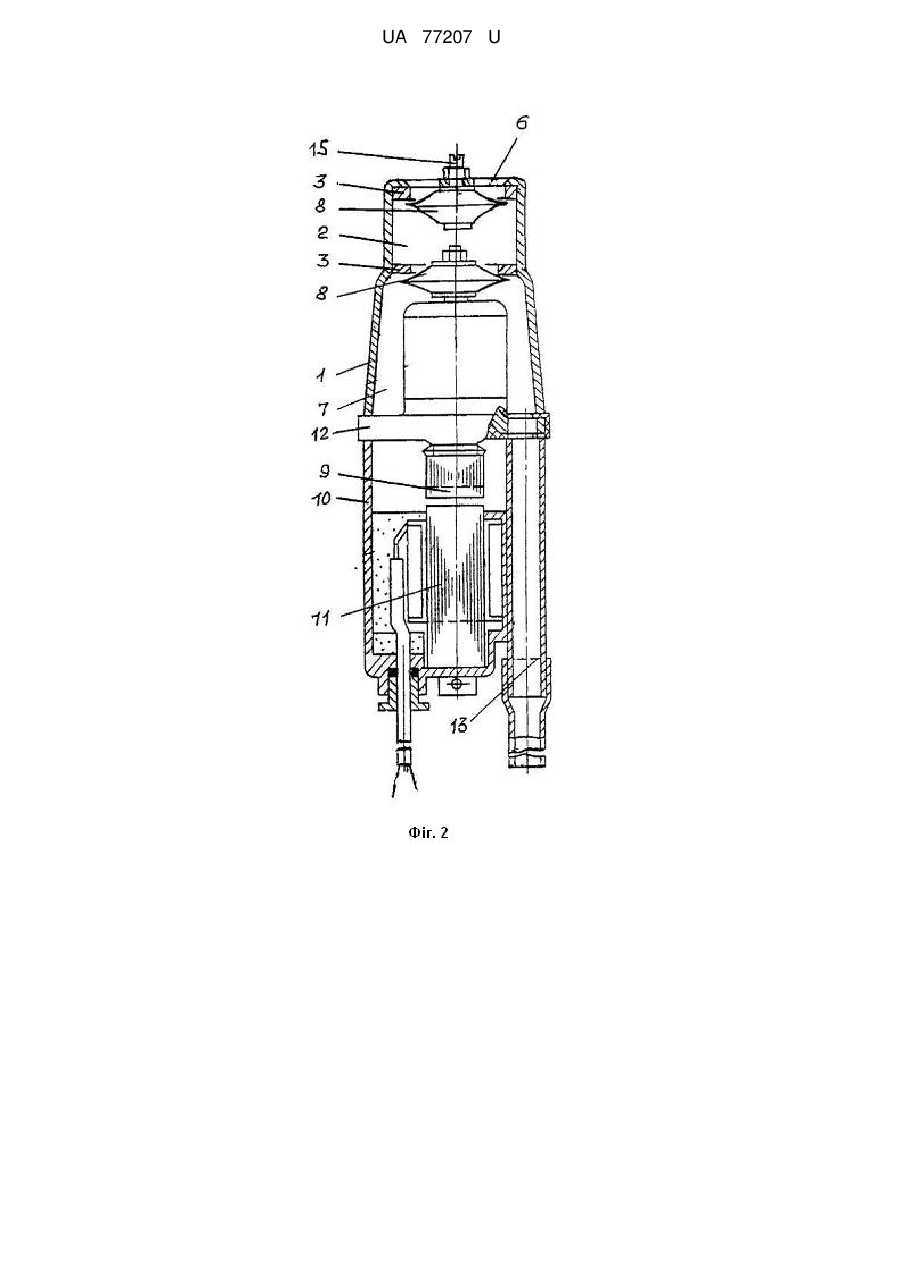

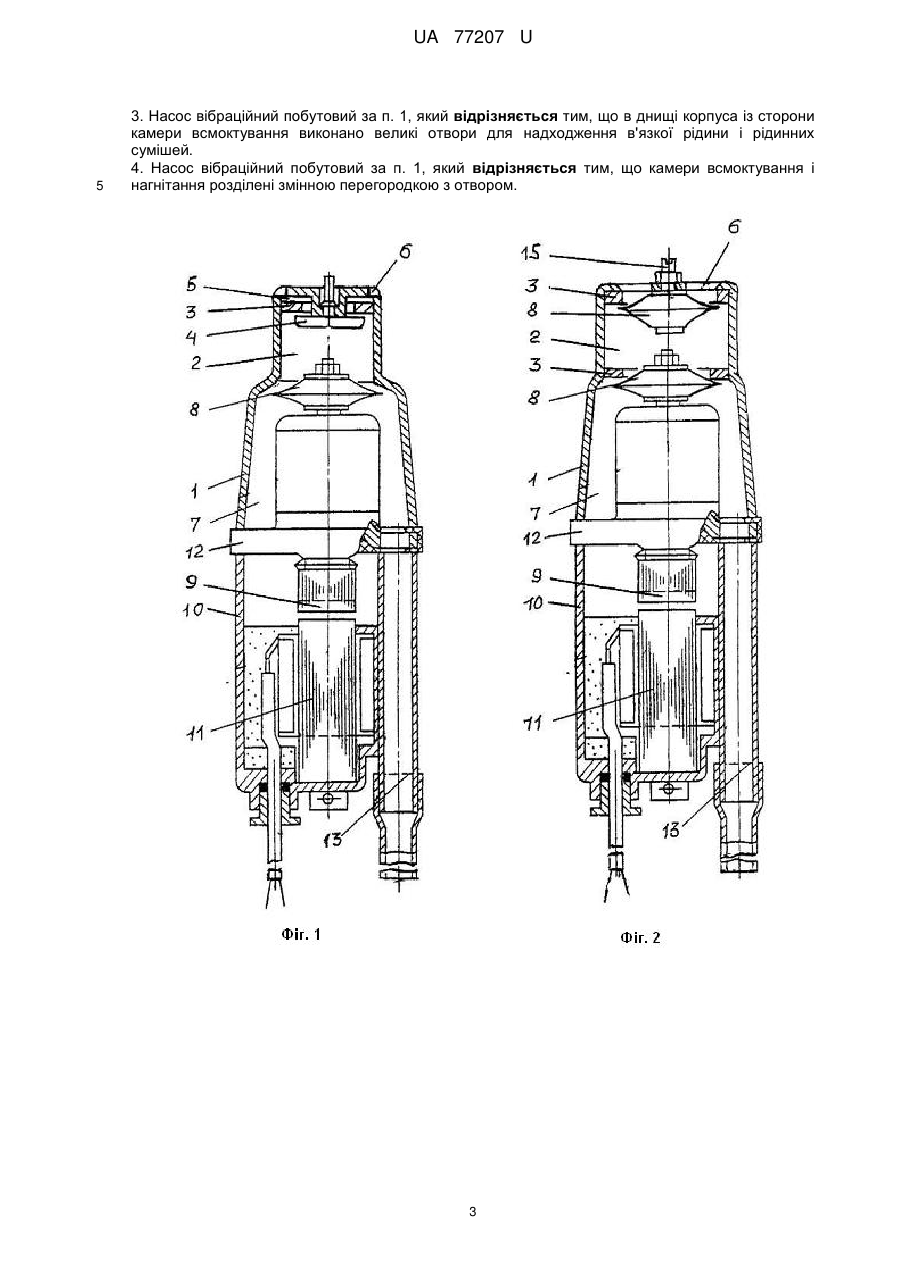

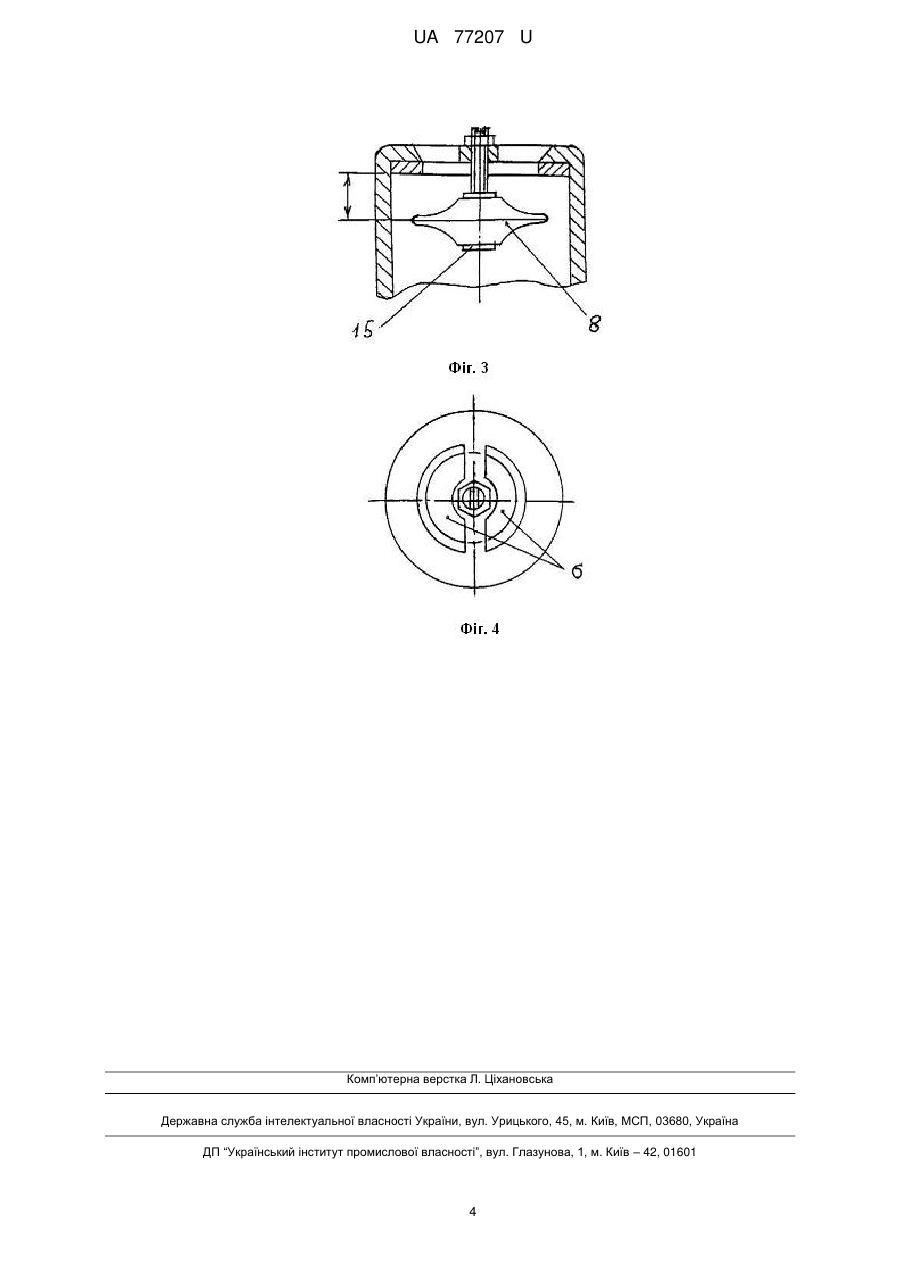

Реферат: Вібраційний побутовий насос містить корпус з камерою всмоктування, в якій встановлений поршень, та з перегородкою, камеру нагнітання з поршнем і якорем, корпус приводу з електромагнітом, корпуси, з'єднані через амортизатор кріпильними елементами. UA 77207 U (54) ДВОПОРШНЕВИЙ ВІБРАЦІЙНИЙ НАСОС UA 77207 U UA 77207 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до галузі насособудування, зокрема до вібраційних насосів, і може використовуватися в різних галузях господарства для перекачування рідини. Відомі побутові вібраційні насоси призначені для перекачування тільки води і містять корпус, в якому знаходиться камера всмоктування та корпус приводу з електромагнітом, корпуси з'єднані через амортизатор кріпильними елементами. Безпосередньо в камері всмоктування виконано всмоктувальні отвори і розміщено всмоктувальний клапан, а в камері нагнітання розміщено поршень у вигляді пружного симетричного диска з центральним отвором, яким поршень встановлюється і закріплюється на якорі, і надійно працює при знакозмінних навантаженнях в процесі всмоктування і нагнітання за рахунок пружності і симетричності форми. Недоліками конструкцій відомих побутових вібраційних насосів є такі: низька надійність насоса через вірогідність пошкодження клапана при встановленні в корпус і в процесі роботи насоса; мала площа всмоктування; витрата значної частини потужності приводу насоса на всмоктування і зниження коефіцієнта ККД; необхідність захисту всмоктувального клапана від пошкодження в процесі роботи; неможливість використання насоса для перекачування в'язкої рідини і багатофазних сумішей. Для часткового збільшення площі всмоктування, підвищення ККД роботи насоса, захисту всмоктувального клапана від пошкодження і підвищення надійності роботи в відомому вібраційному насосі по А. С. № 8387, МПК7 F04F 7/00, публікація 15.08.2005 р., Бюл. № 8, 2005 р. створено фільтраційну камеру, а всмоктувальний отвір виконано в перегородці і діаметр отвору співвідноситься з діаметром всмоктувального клапана і вибирається із умови гарантованого перекриття отвору всмоктувальним клапаном в процесі роботи, при цьому недоліки насоса, пов'язані з конструкцією всмоктувального клапана, залишаються не вирішеними. В задачу пропонованої корисної моделі входила розробка вібраційного насоса з максимальною площею всмоктування, незначними витратами потужності приводу на всмоктування і високим ККД, зменшення собівартості і підвищення надійності роботи всмоктувального клапана, збільшення терміну використання корпуса насоса. Крім того, в задачу входило збільшення споживчих властивостей вібраційного насоса і створення універсальної конструкції вібраційного насоса для перекачування не тільки води, а і в'язкої рідини, багатофазної рідинної суміші, молочних рідинних продуктів, водяної суміші з піском і глиною. Поставлена задача вирішується тим, що вібраційний насос, що містить корпус з камерою всмоктування з перегородкою і всмоктувальним клапаном, камеру нагнітання з поршнем і якорем та корпус приводу з електромагнітом, обидва корпуси з'єднані через амортизатор кріпильними елементами, згідно з пропонованою корисною моделлю, в камері всмоктування із сторони перегородки з всмоктувальним отвором розміщено поршень, з умовною назвою поршень низького тиску, на різьбовій оправці, яка має змогу вертикального переміщення, а в днищі корпуса, із сторони камери всмоктування, виконано два великі отвори для надходження в'язкої рідини чи водяної суміші, і центральний отвір для розміщення різьбової оправки з поршнем низького тиску. Завдяки пропонованому виконанню вібраційного насоса усуваються недоліки всмоктувального клапана, збільшується площа всмоктування, зменшуються втрати потужності приводу на всмоктування, збільшується ККД насоса, з'являється можливість перекачування не тільки води, а і в'язкої рідини, багатофазної рідинної суміші і водяної суміші. Завдяки пропонованому виконанню вібраційного насоса з'являється можливість зовнішнього регулювання площі всмоктування при зміні величини навантаження і в'язкості рідини без від'єднання корпуса і очищення камери всмоктування і поршня низького тиску при необхідності. Завдяки пропонованому виконанню вібраційного насоса з'являється можливість захисту корпуса від пошкодження і його довготривалого використання за рахунок встановлення змінних перегородок з отворами в камерах всмоктування і нагнітання. Конструкція і робота насоса А. С. № 8387, МПК 7 F04F7/00 пояснюється кресленнями, на яких: На фіг. 1 - представлено розріз вібраційного насоса з частковим збільшенням площі всмоктування і частковим зменшенням витрат потужності приводу, всмоктувальним клапаном і фільтраційною камерою, утвореною в корпусі безпосередньо в камері всмоктування над перегородкою з всмоктувальним отвором. 1 UA 77207 U 5 10 15 20 25 30 35 40 45 50 Насос містить корпус 1 з камерою всмоктування, перегородкою 3, всмоктувальним клапаном 4, фільтраційною камерою 5, з боковими отворами 6, камерою нагнітання 7, з поршнем 8, закріпленим на якорі 9, і корпус приводу 10 з електромагнітом 11. Корпус 1 і корпус приводу 10 з'єднані через амортизатор 12 кріпильними елементами. При підключенні вібраційного насоса до мережі виникають коливання поршня 8 з якорем 9. За період коливань виникає періодичне зниження і підвищення тиску в камері всмоктування 2 між поршнем 8 і клапаном 4 і, відповідно, всмоктування рідини через бокові отвори 6 і отвір в перегородці 3, відкритий клапан 4 і нагнітання рідини поршнем 8, при закритому клапаном 4 всмоктувальному отворі перегородки 3 в напірну магістраль 13. Фільтраційна камера 5 захищає клапан 4 від пошкодження твердими домішками, а перегородка з всмоктувальним отвором 3 частково збільшує площу всмоктування і зменшує витрати потужності приводу на всмоктування рідини. Пропонований двопоршневий вібраційний насос пояснюється кресленнями, на яких: на фіг. 2 - представлено двопоршневий вібраційний насос в розрізі з максимальним збільшенням площі всмоктування і найменшими витратами потужності приводу; на фіг. 3 - представлено переміщення різьбової оправки з поршнем; на фіг. 4 - представлене днище корпуса із сторони всмоктувальної камери з великими отворами для надходження в'язкої рідини і очищення камери при необхідності. Двопоршневий насос фіг. 2 містить корпус 1 та корпус 10 з електромагнітом, з'єднані між собою через амортизатор 12 кріпильними елементами. Корпус 1 має камеру всмоктування 2, перегородку 3 з всмоктувальним отвором, поршень 8 з умовною назвою поршень низького тиску. Камера всмоктування 2 і камера нагнітання 7 розділені змінною перегородкою 3 з отвором, який з'єднує камери. Діаметр всмоктувального отвору перегородки 3, встановленої в камері всмоктування, співвідноситься з діаметром поршня 8 низького тиску і вибирається із умови гарантованого перекриття отвору перегородки поршнем 8 низького тиску в процесі роботи насоса. Двопоршневий насос працює наступним чином: Насос розміщують у рідині і підключають до мережі, при цьому виникають коливання поршня 8 високого тиску з якорем 9. За період коливань виникає періодичне зниження тиску в камері всмоктування 2 між поршнем 8 високого тиску і поршнем 8 низького тиску. При зниженні тиску тонкий край поршня 8 низького тиску відхиляється всередину камери всмоктування 2, і рідина, через великі отвори 6, всмоктувальний отвір перегородки 3, заповнює камеру. При підвищенні тиску тонкий край поршня 8 низького тиску щільно притискається до поверхні перегородки 3 і перекриває всмоктувальний отвір, і рідина із камери всмоктування 2 перетікає до камери нагнітання 7 через отвір перегородки 3, яка розділяє камери. При повторному циклі коливань поршня 8 високого тиску рідина з камери нагнітання 7 витісняється поршнем високого тиску 8 в напірну магістраль 13. Діаметр поршня 8 в два рази перевищує діаметр всмоктувального клапана 4 фіг. 1. При встановленні поршня 8 в камері всмоктування на місці всмоктувального клапана площа всмоктування збільшується до максимальних розмірів, а витрати потужності зменшуються, зростає надійність роботи вібраційного насоса, збільшується об'єм камери всмоктування, зникає необхідність формування фільтраційної камери, знижується собівартість насоса, з'являється можливість регулювання, збільшення розмірів отворів в днищі корпуса для надходження рідини. Таким чином, встановлення в камері всмоктування 2 поршня 8 і різьбової оправки 15, виконання великих отворів 6 в корпусі 1 із сторони камери всмоктування, збільшення площі всмоктування, значне зменшення витрат потужності приводу і збільшення ККД насоса, встановлення змінної перегородки між камерами всмоктування і нагнітання дає можливість використання двопоршневого вібраційного насоса для перекачування в'язкої рідини, багатофазних рідинних сумішей, молочних продуктів, суміші води з піском і глиною і інших рідин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Вібраційний побутовий насос, що містить корпус з камерою всмоктування з перегородкою, камеру нагнітання з поршнем і якорем, корпус приводу з електромагнітом і корпуси, з'єднані через амортизатор кріпильними елементами, який відрізняється тим, що в камері всмоктування встановлений поршень. 2. Насос вібраційний побутовий за п. 1, який відрізняється тим, що поршень в камері всмоктування встановлений на різьбовій оправці і має можливість вертикального переміщення. 2 UA 77207 U 5 3. Насос вібраційний побутовий за п. 1, який відрізняється тим, що в днищі корпуса із сторони камери всмоктування виконано великі отвори для надходження в'язкої рідини і рідинних сумішей. 4. Насос вібраційний побутовий за п. 1, який відрізняється тим, що камери всмоктування і нагнітання розділені змінною перегородкою з отвором. 3 UA 77207 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
