Насос вібраційний побутовий

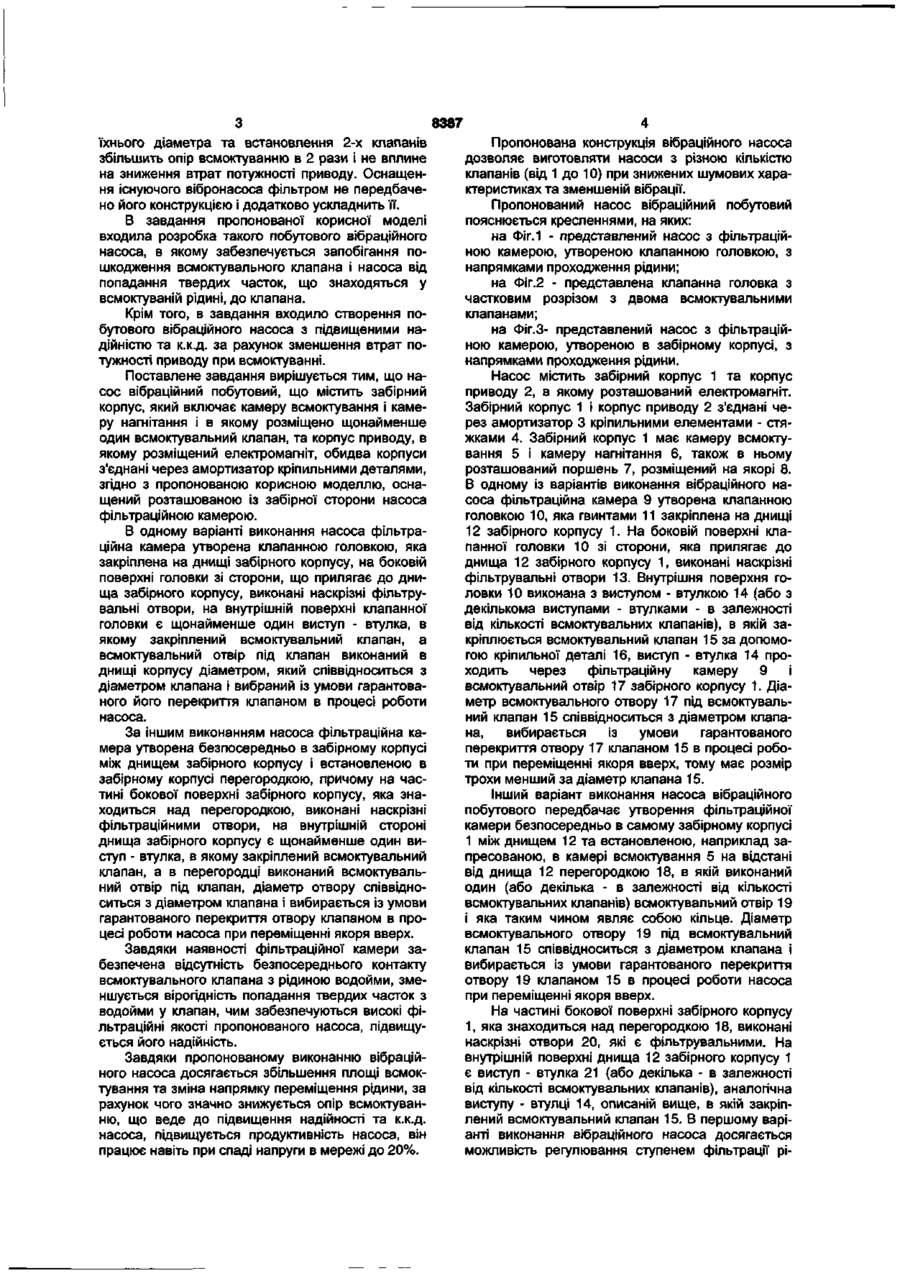

1. Насос вібраційний побутовий, що містить забірний корпус, який має всмоктувальну камеру, камеру нагнітання і щонайменше один всмоктувальний клапан, та корпус приводу, який відрізняється тим, що він обладнаний розташованою із забірної сторони насоса фільтраційною камерою. 2. Насос вібраційний побутовий за п. 1, який відрізняється тим, що фільтраційна камера утворена клапанною головкою, яка закріплена на днищі забірного корпусу, на боковій поверхні головки зі сторони, що прилягає до днища забірного корпусу, виконані наскрізні фільтрувальні отвори, на внутрішній поверхні клапанної головки є щонайменше один виступ-втулка, в якому закріплений всмоктувальний клапан, а всмоктувальний отвір під клапан виконаний в днищі корпусу. 3. Насос вібраційний побутовий за п. 1, який відрізняється тим, що фільтраційна камера утворена безпосередньо в забірному корпусі між днищем забірного корпусу і встановленою в забірному корпусі перегородкою, причому на частині бокової поверхні забірного корпусу, яка знаходиться над перегородкою, виконані наскрізні фільтрувальні отвори, на внутрішній поверхні днища забірного корпусу є щонайменше один виступ-втулка, в якому закріплений всмоктувальний клапан, а в перегородці виконаний всмоктувальний отвір під клапан. Пропонована корисна модель стосується галузі насособудування, зокрема відноситься до вібраційних насосів і може використовуватися в різних галузях господарства для перекачування рідини з водних джерел. З рівня техніки відомі побутові вібраційні насоси, зокрема побутовий вібраційний насос БВ-0.1640-У5, ГОСТ 27570.30-91 ТУ У 0095-2502-П.001-95 (див. Додаток), який призначений для підйому води з колодязів та свердловин. Відомий насос містить верхній або забірний корпус, де розміщуються камера всмоктування і камера нагнітання, та нижній корпус або корпус приводу, де розміщується електромагніт, корпуси з'єднані через амортизатор кріпильними елементами. Безпосередньо в камері всмоктування розміщується всмоктувальний клапан, для чого в днищі забірного корпусу виконаний центральний отвір, в якому встановлено згаданий клапан, при цьому навколо клапана по колу виконані всмоктувальні отвори невеликого діаметра - 8 отворів 0 5мм. Недоліками відомого побутового вібраційного насоса є такі: - оскільки всмоктувальний клапан знаходиться безпосередньо в контакті з рідиною водойми, існує значна вірогідність пошкодження всмоктувального клапана і, як наслідок, насоса через попадання твердих часток, які знаходяться в рідині, скрізь всмоктувальні отвори; - для всмоктування рідини через отвори малого перерізу необхідно витрачати . значну частину потужності приводу насоса для подолання опору, який виникає при проходженні рідини через отвори малого перерізу та при розділенні рідини на елементарні струминки; - перемички між всмоктувальними отворами в процесі роботи насоса зношуються і всмоктувальний клапан за рахунок вібрації пошкоджує корпус, а потім і привід насоса; - значна технологічна складність виготовлення забірного корпусу через те, що знаки, що є формівними для всмоктувальних отворів, часто пошкоджуються, оскільки мають малий переріз. Збільшення площі всмоктування в існуючому вібраційному насосі за рахунок простого збільшення діаметра всмоктувальних отворів призведе до збільшення габаритів всмоктувального клапана та погіршення його роботи через підвищення інерційності клапана, а також призведе до попадання крізь збільшенні отвори більш великих твердих часток та сміття з водойми. А збільшення кількості всмоктувальних отворів у два рази без збільшення 00 со 00 О) 8387 їхнього діаметра та встановлення 2-х клапанів збільшить опір всмоктуванню в 2 рази і не вплине на зниження втрат потужності приводу. Оснащення існуючого вібронасоса фільтром не передбачено його конструкцією і додатково ускладнить її. В завдання пропонованої корисної моделі входила розробка такого побутового вібраційного насоса, в якому забезпечується запобігання пошкодження всмоктувального клапана і насоса від попадання твердих часток, що знаходяться у всмоктуваній рідині, до клапана. Крім того, в завдання входило створення побутового вібраційного насоса з підвищеними надійністю та к.к.д. за рахунок зменшення втрат потужності приводу при всмоктуванні. Поставлене завдання вирішується тим, що насос вібраційний побутовий, що містить забірний корпус, який включає камеру всмоктування і камеру нагнітання і в якому розміщено щонайменше один всмоктувальний клапан, та корпус приводу, в якому розміщений електромагніт, обидва корпуси з'єднані через амортизатор кріпильними деталями, згідно з пропонованою корисною моделлю, оснащений розташованою із забірної сторони насоса фільтраційною камерою. В одному варіанті виконання насоса фільтраційна камера утворена клапанною головкою, яка закріплена на днищі забірного корпусу, на боковій поверхні головки зі сторони, що прилягає до днища забірного корпусу, виконані наскрізні фільтрувальні отвори, на внутрішній поверхні клапанної головки є щонайменше один виступ - втулка, в якому закріплений всмоктувальний клапан, а всмоктувальний отвір під клапан виконаний в днищі корпусу діаметром, який співвідноситься з діаметром клапана і вибраний із умови гарантованого його перекриття клапаном в процесі роботи насоса. За іншим виконанням насоса фільтраційна камера утворена безпосередньо в забірному корпусі між днищем забірного корпусу і встановленою в забірному корпусі перегородкою, причому на частині бокової поверхні забірного корпусу, яка знаходиться над перегородкою, виконані наскрізні фільтраційними отвори, на внутрішній стороні днища забірного корпусу є щонайменше один виступ - втулка, в якому закріплений всмоктувальний клапан, а в перегородці виконаний всмоктувальний отвір під клапан, діаметр отвору співвідноситься з діаметром клапана і вибирається із умови гарантованого перекриття отвору клапаном в процесі роботи насоса при переміщенні якоря вверх. Завдяки наявності фільтраційної камери забезпечена відсутність безпосереднього контакту всмоктувального клапана з рідиною водойми, зменшується вірогідність попадання твердих часток з водойми у клапан, чим забезпечуються високі фільтраційні якості пропонованого насоса, підвищується його надійність. Завдяки пропонованому виконанню вібраційного насоса досягається збільшення площі всмоктування та зміна напрямку переміщення рідини, за рахунок чого значно знижується опір всмоктуванню, що веде до підвищення надійності та к.к.д. насоса, підвищується продуктивність насоса, він працює навіть при спаді напруги в мережі до 20%. Пропонована конструкція вібраційного насоса дозволяє виготовляти насоси з різною кількістю клапанів (від 1 до 10) при знижених шумових характеристиках та зменшеній вібрації. Пропонований насос вібраційний побутовий пояснюється кресленнями, на яких: на Фіг.1 - представлений насос з фільтраційною камерою, утвореною клапанною головкою, з напрямками проходження рідини; на Фіг.2 - представлена клапанна головка з частковим розрізом з двома всмоктувальними клапанами; на Фіг.З- представлений насос з фільтраційною камерою, утвореною в забірному корпусі, з напрямками проходження рідини. Насос містить забірний корпус 1 та корпус приводу 2, в якому розташований електромагніт. Забірний корпус 1 і корпус приводу 2 з'єднані через амортизатор 3 кріпильними елементами - стяжками 4. Забірний корпус 1 має камеру всмоктування 5 і камеру нагнітання 6, також в ньому розташований поршень 7, розміщений на якорі 8. В одному із варіантів виконання вібраційного насоса фільтраційна камера 9 утворена клапанною головкою 10, яка гвинтами 11 закріплена на днищі 12 забірного корпусу 1. На боковій поверхні клапанної головки 10 зі сторони, яка прилягає до днища 12 забірного корпусу 1, виконані наскрізні фільтрувальні отвори 13. Внутрішня поверхня головки 10 виконана з виступом - втулкою 14 (або з декількома виступами - втулками - в залежності від кількості всмоктувальних клапанів), в якій закріплюється всмоктувальний клапан 15 за допомогою кріпильної деталі 16, виступ - втулка 14 проходить через фільтраційну камеру 9 і всмоктувальний отвір 17 забірного корпусу 1. Діаметр всмоктувального отвору 17 під всмоктувальний клапан 15 співвідноситься з діаметром клапана, вибирається із умови гарантованого перекриття отвору 17 клапаном 15 в процесі роботи при переміщенні якоря вверх, тому має розмір трохи менший за діаметр клапана 15. Інший варіант виконання насоса вібраційного побутового передбачає утворення фільтраційної камери безпосередньо в самому забірному корпусі 1 між днищем 12 та встановленою, наприклад запресованою, в камері всмоктування 5 на відстані від днища 12 перегородкою 18, в якій виконаний один (або декілька - в залежності від кількості всмоктувальних клапанів) всмоктувальний отвір 19 і яка таким чином являє собою кільце. Діаметр всмоктувального отвору 19 під всмоктувальний клапан 15 співвідноситься з діаметром клапана і вибирається із умови гарантованого перекриття отвору 19 клапаном 15 в процесі роботи насоса при переміщенні якоря вверх. На частині бокової поверхні забірного корпусу 1, яка знаходиться над перегородкою 18, виконані наскрізні отвори 20, які є фільтрувальними. На внутрішній поверхні днища 12 забірного корпусу 1 є виступ - втулка 21 (або декілька - в залежності від кількості всмоктувальних клапанів), аналогічна виступу - втулці 14, описаній вище, в якій закріплений всмоктувальний клапан 15. В першому варіанті виконання вібраційного насоса досягається можливість регулювання ступенем фільтрації рі 8387 15 відкриває всмоктувальний отвір 17 і рідина з фільтраційної камери 9 всмоктується в камеру 5. Коли якір 8 рухається уверх, всмоктувальний клапан 15 перекриває всмоктувальний отвір17 і рідина з камери всмоктування 5 перетікає до камери нагнітання 6 забірного корпусу 1. При наступному руху якоря 8 з поршнем 7 донизу поршень видавлює рідину з камери нагнітання 6 в напірну магістраль. Таким чином всмоктувальний клапан 15, і сам насос запобігаються від пошкодження твердими частками завдяки наявності в насосі фільтраційної камери. Крім того, використання всмоктувального отвору великого діаметра забезпечує зниження витрати потужності на всмоктування рідини. дини за рахунок встановлення клапанних головок з різними за розмірами фільтрувальними отворами. Насос вібраційний побутовий працює наступним чином (приклад з першим варіантом виконання). Насос встановлюють (розміщують) у водоймі та підключають до мережі. Рідина заповнює фільтраційну камеру 9 через бокові отвори 13 клапанної головки 10 і очищується від сміття та твердих часток. Ступінь очистки рідини регулюється за рахунок використання змінних клапанних головок 10. Коли насос включений, при переміщенні якоря 8 вниз над поршнем 7 в камері всмоктування 5 створюється розрідження, всмоктувальний клапан Фіг. З Фіг. 1 ІО Фіг. 2 Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
