Подрібнювач рослинних решток (прр)

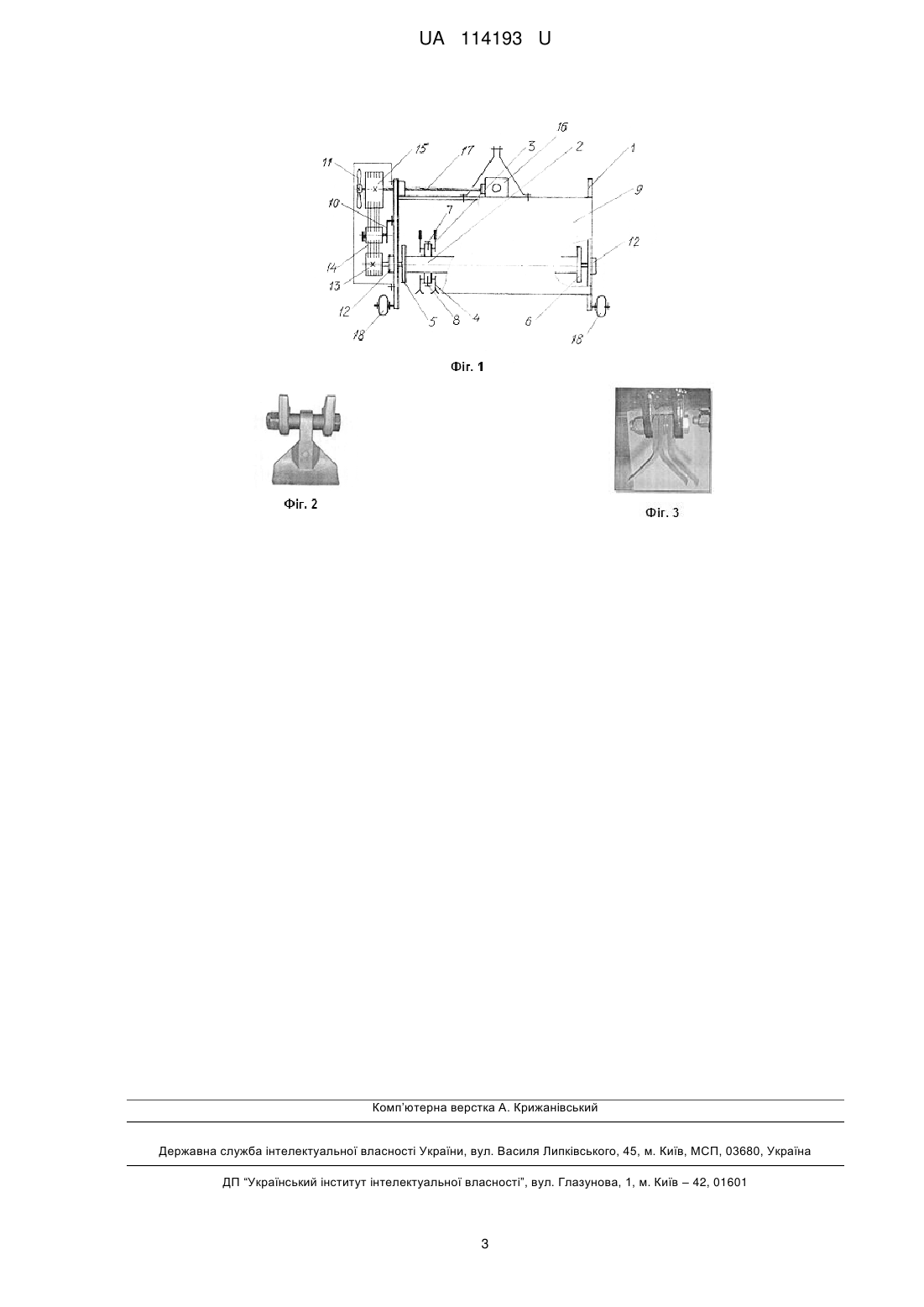

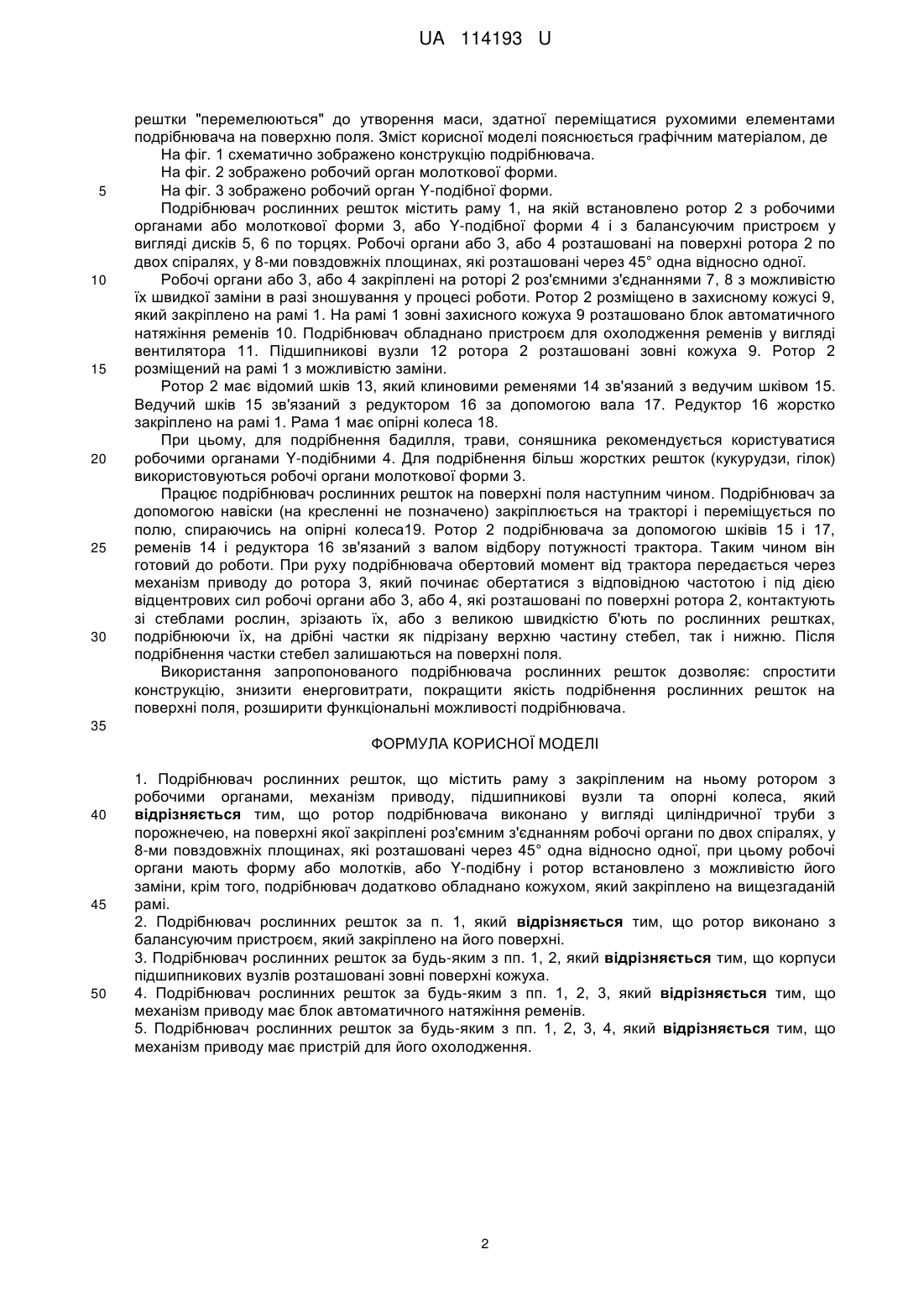

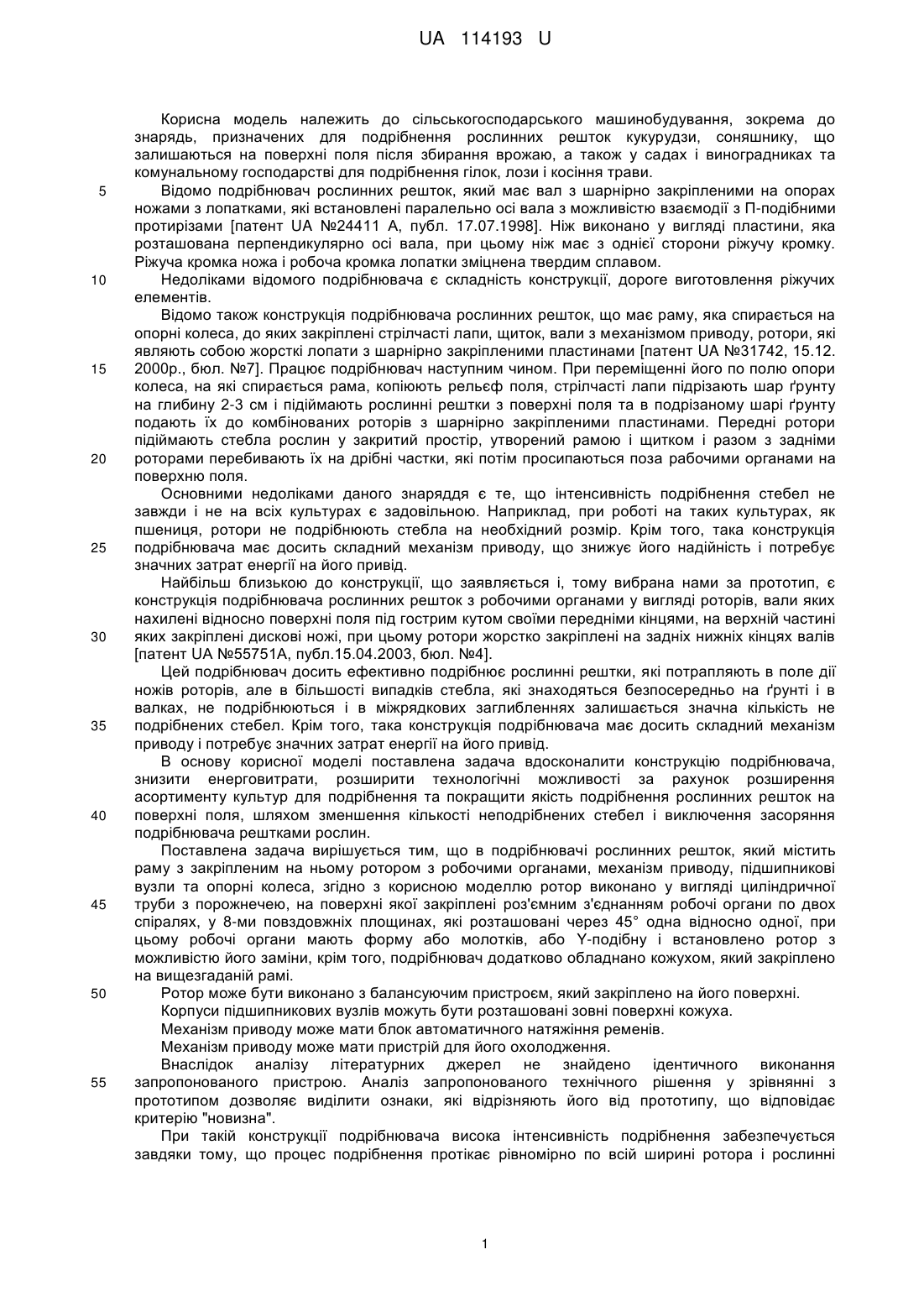

Реферат: Подрібнювач рослинних решток, що містить раму з закріпленим на ньому ротором з робочими органами, механізм приводу, підшипникові вузли та опорні колеса, причому ротор подрібнювача виконано у вигляді циліндричної труби з порожнечею, на поверхні якої закріплені роз'ємним з'єднанням робочі органи по двох спіралях, у 8-ми повздовжніх площинах, які розташовані через 45° одна відносно одної, при цьому робочі органи мають форму або молотків, або Y-подібну і ротор встановлено з можливістю його заміни, крім того, подрібнювач додатково обладнано кожухом, який закріплено на вищезгаданій рамі. UA 114193 U (12) UA 114193 U UA 114193 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь, призначених для подрібнення рослинних решток кукурудзи, соняшнику, що залишаються на поверхні поля після збирання врожаю, а також у садах і виноградниках та комунальному господарстві для подрібнення гілок, лози і косіння трави. Відомо подрібнювач рослинних решток, який має вал з шарнірно закріпленими на опорах ножами з лопатками, які встановлені паралельно осі вала з можливістю взаємодії з П-подібними протирізами [патент UA №24411 А, публ. 17.07.1998]. Ніж виконано у вигляді пластини, яка розташована перпендикулярно осі вала, при цьому ніж має з однієї сторони ріжучу кромку. Ріжуча кромка ножа і робоча кромка лопатки зміцнена твердим сплавом. Недоліками відомого подрібнювача є складність конструкції, дороге виготовлення ріжучих елементів. Відомо також конструкція подрібнювача рослинних решток, що має раму, яка спирається на опорні колеса, до яких закріплені стрілчасті лапи, щиток, вали з механізмом приводу, ротори, які являють собою жорсткі лопати з шарнірно закріпленими пластинами [патент UA №31742, 15.12. 2000р., бюл. №7]. Працює подрібнювач наступним чином. При переміщенні його по полю опори колеса, на які спирається рама, копіюють рельєф поля, стрілчасті лапи підрізають шар ґрунту на глибину 2-3 см і підіймають рослинні рештки з поверхні поля та в подрізаному шарі ґрунту подають їх до комбінованих роторів з шарнірно закріпленими пластинами. Передні ротори підіймають стебла рослин у закритий простір, утворений рамою і щитком і разом з задніми роторами перебивають їх на дрібні частки, які потім просипаються поза рабочими органами на поверхню поля. Основними недоліками даного знаряддя є те, що інтенсивність подрібнення стебел не завжди і не на всіх культурах є задовільною. Наприклад, при роботі на таких культурах, як пшениця, ротори не подрібнюють стебла на необхідний розмір. Крім того, така конструкція подрібнювача має досить складний механізм приводу, що знижує його надійність і потребує значних затрат енергії на його привід. Найбільш близькою до конструкції, що заявляється і, тому вибрана нами за прототип, є конструкція подрібнювача рослинних решток з робочими органами у вигляді роторів, вали яких нахилені відносно поверхні поля під гострим кутом своїми передніми кінцями, на верхній частині яких закріплені дискові ножі, при цьому ротори жорстко закріплені на задніх нижніх кінцях валів [патент UА №55751А, публ.15.04.2003, бюл. №4]. Цей подрібнювач досить ефективно подрібнює рослинні рештки, які потрапляють в поле дії ножів роторів, але в більшості випадків стебла, які знаходяться безпосередньо на ґрунті і в валках, не подрібнюються і в міжрядкових заглибленнях залишається значна кількість не подрібнених стебел. Крім того, така конструкція подрібнювача має досить складний механізм приводу і потребує значних затрат енергії на його привід. В основу корисної моделі поставлена задача вдосконалити конструкцію подрібнювача, знизити енерговитрати, розширити технологічні можливості за рахунок розширення асортименту культур для подрібнення та покращити якість подрібнення рослинних решток на поверхні поля, шляхом зменшення кількості неподрібнених стебел і виключення засоряння подрібнювача рештками рослин. Поставлена задача вирішується тим, що в подрібнювачі рослинних решток, який містить раму з закріпленим на ньому ротором з робочими органами, механізм приводу, підшипникові вузли та опорні колеса, згідно з корисною моделлю ротор виконано у вигляді циліндричної труби з порожнечею, на поверхні якої закріплені роз'ємним з'єднанням робочі органи по двох спіралях, у 8-ми повздовжніх площинах, які розташовані через 45° одна відносно одної, при цьому робочі органи мають форму або молотків, або Y-подібну і встановлено ротор з можливістю його заміни, крім того, подрібнювач додатково обладнано кожухом, який закріплено на вищезгаданій рамі. Ротор може бути виконано з балансуючим пристроєм, який закріплено на його поверхні. Корпуси підшипникових вузлів можуть бути розташовані зовні поверхні кожуха. Механізм приводу може мати блок автоматичного натяжіння ременів. Механізм приводу може мати пристрій для його охолодження. Внаслідок аналізу літературних джерел не знайдено ідентичного виконання запропонованого пристрою. Аналіз запропонованого технічного рішення у зрівнянні з прототипом дозволяє виділити ознаки, які відрізняють його від прототипу, що відповідає критерію "новизна". При такій конструкції подрібнювача висока інтенсивність подрібнення забезпечується завдяки тому, що процес подрібнення протікає рівномірно по всій ширині ротора і рослинні 1 UA 114193 U 5 10 15 20 25 30 рештки "перемелюються" до утворення маси, здатної переміщатися рухомими елементами подрібнювача на поверхню поля. Зміст корисної моделі пояснюється графічним матеріалом, де На фіг. 1 схематично зображено конструкцію подрібнювача. На фіг. 2 зображено робочий орган молоткової форми. На фіг. 3 зображено робочий орган Y-подібної форми. Подрібнювач рослинних решток містить раму 1, на якій встановлено ротор 2 з робочими органами або молоткової форми 3, або Y-подібної форми 4 і з балансуючим пристроєм у вигляді дисків 5, 6 по торцях. Робочі органи або 3, або 4 розташовані на поверхні ротора 2 по двох спіралях, у 8-ми повздовжніх площинах, які розташовані через 45° одна відносно одної. Робочі органи або 3, або 4 закріплені на роторі 2 роз'ємними з'єднаннями 7, 8 з можливістю їх швидкої заміни в разі зношування у процесі роботи. Ротор 2 розміщено в захисному кожусі 9, який закріплено на рамі 1. На рамі 1 зовні захисного кожуха 9 розташовано блок автоматичного натяжіння ременів 10. Подрібнювач обладнано пристроєм для охолодження ременів у вигляді вентилятора 11. Підшипникові вузли 12 ротора 2 розташовані зовні кожуха 9. Ротор 2 розміщений на рамі 1 з можливістю заміни. Ротор 2 має відомий шків 13, який клиновими ременями 14 зв'язаний з ведучим шківом 15. Ведучий шків 15 зв'язаний з редуктором 16 за допомогою вала 17. Редуктор 16 жорстко закріплено на рамі 1. Рама 1 має опірні колеса 18. При цьому, для подрібнення бадилля, трави, соняшника рекомендується користуватися робочими органами Y-подібними 4. Для подрібнення більш жорстких решток (кукурудзи, гілок) використовуються робочі органи молоткової форми 3. Працює подрібнювач рослинних решток на поверхні поля наступним чином. Подрібнювач за допомогою навіски (на кресленні не позначено) закріплюється на тракторі і переміщується по полю, спираючись на опірні колеса19. Ротор 2 подрібнювача за допомогою шківів 15 і 17, ременів 14 і редуктора 16 зв'язаний з валом відбору потужності трактора. Таким чином він готовий до роботи. При руху подрібнювача обертовий момент від трактора передається через механізм приводу до ротора 3, який починає обертатися з відповідною частотою і під дією відцентрових сил робочі органи або 3, або 4, які розташовані по поверхні ротора 2, контактують зі стеблами рослин, зрізають їх, або з великою швидкістю б'ють по рослинних рештках, подрібнюючи їх, на дрібні частки як підрізану верхню частину стебел, так і нижню. Після подрібнення частки стебел залишаються на поверхні поля. Використання запропонованого подрібнювача рослинних решток дозволяє: спростити конструкцію, знизити енерговитрати, покращити якість подрібнення рослинних решток на поверхні поля, розширити функціональні можливості подрібнювача. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Подрібнювач рослинних решток, що містить раму з закріпленим на ньому ротором з робочими органами, механізм приводу, підшипникові вузли та опорні колеса, який відрізняється тим, що ротор подрібнювача виконано у вигляді циліндричної труби з порожнечею, на поверхні якої закріплені роз'ємним з'єднанням робочі органи по двох спіралях, у 8-ми повздовжніх площинах, які розташовані через 45° одна відносно одної, при цьому робочі органи мають форму або молотків, або Y-подібну і ротор встановлено з можливістю його заміни, крім того, подрібнювач додатково обладнано кожухом, який закріплено на вищезгаданій рамі. 2. Подрібнювач рослинних решток за п. 1, який відрізняється тим, що ротор виконано з балансуючим пристроєм, який закріплено на його поверхні. 3. Подрібнювач рослинних решток за будь-яким з пп. 1, 2, який відрізняється тим, що корпуси підшипникових вузлів розташовані зовні поверхні кожуха. 4. Подрібнювач рослинних решток за будь-яким з пп. 1, 2, 3, який відрізняється тим, що механізм приводу має блок автоматичного натяжіння ременів. 5. Подрібнювач рослинних решток за будь-яким з пп. 1, 2, 3, 4, який відрізняється тим, що механізм приводу має пристрій для його охолодження. 2 UA 114193 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
