Ротор подрібнювача рослинних решток

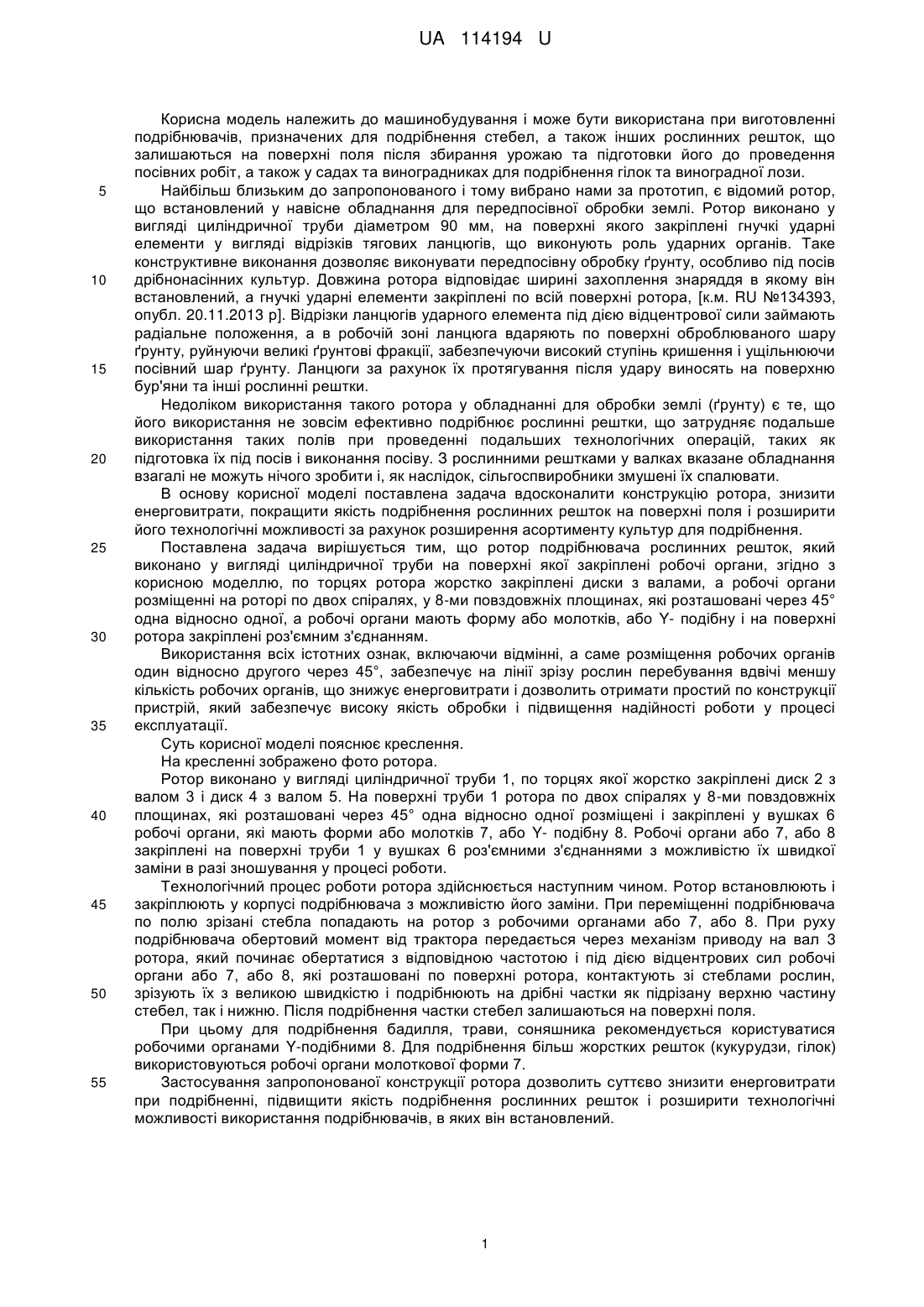

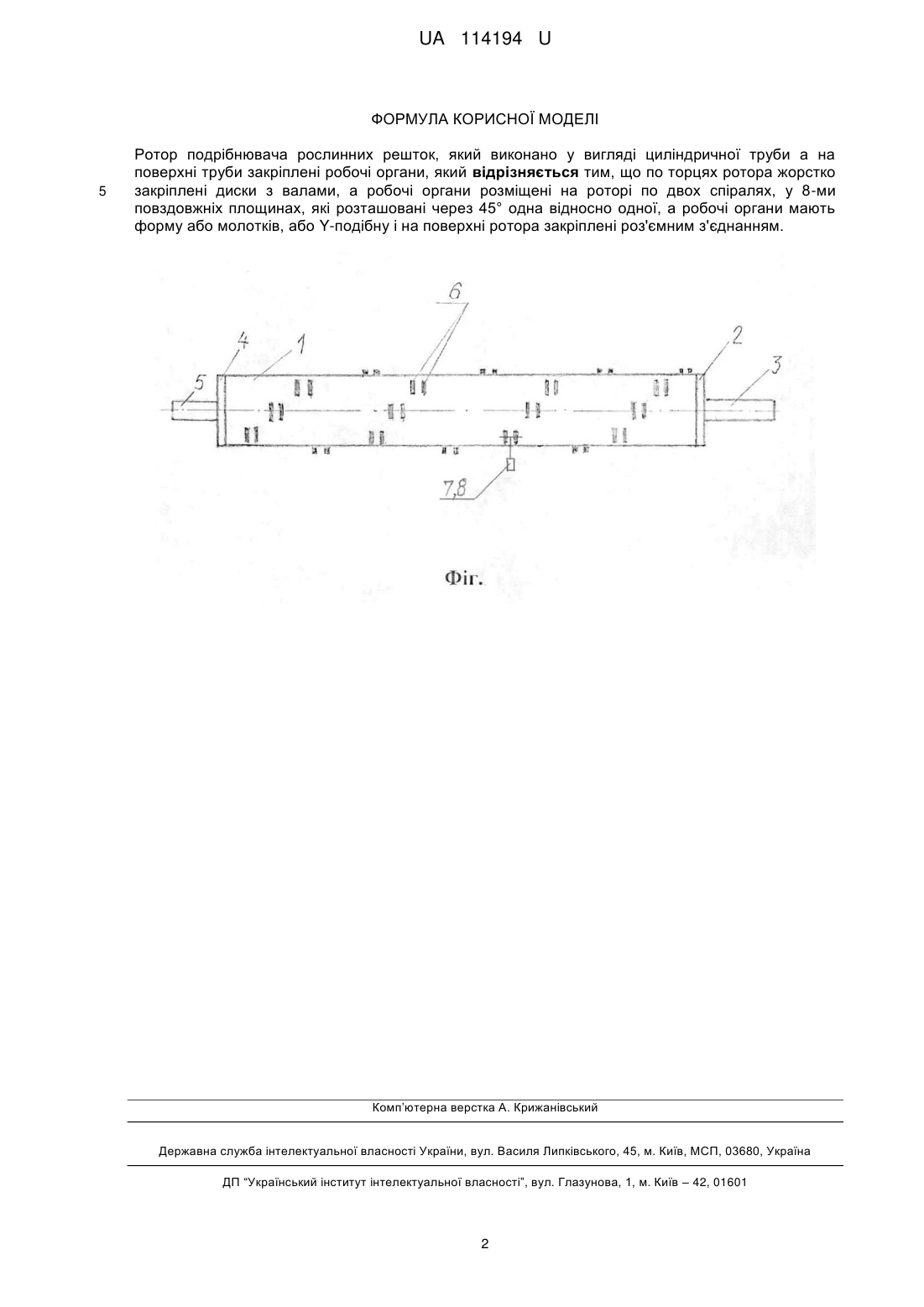

Реферат: Ротор подрібнювача рослинних решток виконано у вигляді циліндричної труби, а на поверхні труби закріплені робочі органи, згідно з корисною моделлю, по торцях ротора жорстко закріплені диски з валами, а робочі органи розміщені на роторі по двох спіралях, у 8-ми повздовжніх площинах, які розташовані через 45° одна відносно одної, а робочі органи мають форму або молотків, або Y-подібну і на поверхні ротора закріплені роз'ємним з'єднанням. UA 114194 U (12) UA 114194 U UA 114194 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана при виготовленні подрібнювачів, призначених для подрібнення стебел, а також інших рослинних решток, що залишаються на поверхні поля після збирання урожаю та підготовки його до проведення посівних робіт, а також у садах та виноградниках для подрібнення гілок та виноградної лози. Найбільш близьким до запропонованого і тому вибрано нами за прототип, є відомий ротор, що встановлений у навісне обладнання для передпосівної обробки землі. Ротор виконано у вигляді циліндричної труби діаметром 90 мм, на поверхні якого закріплені гнучкі ударні елементи у вигляді відрізків тягових ланцюгів, що виконують роль ударних органів. Таке конструктивне виконання дозволяє виконувати передпосівну обробку ґрунту, особливо під посів дрібнонасінних культур. Довжина ротора відповідає ширині захоплення знаряддя в якому він встановлений, а гнучкі ударні елементи закріплені по всій поверхні ротора, [к.м. RU №134393, опубл. 20.11.2013 р]. Відрізки ланцюгів ударного елемента під дією відцентрової сили займають радіальне положення, а в робочій зоні ланцюга вдаряють по поверхні оброблюваного шару ґрунту, руйнуючи великі ґрунтові фракції, забезпечуючи високий ступінь кришення і ущільнюючи посівний шар ґрунту. Ланцюги за рахунок їх протягування після удару виносять на поверхню бур'яни та інші рослинні рештки. Недоліком використання такого ротора у обладнанні для обробки землі (ґрунту) є те, що його використання не зовсім ефективно подрібнює рослинні рештки, що затрудняє подальше використання таких полів при проведенні подальших технологічних операцій, таких як підготовка їх під посів і виконання посіву. З рослинними рештками у валках вказане обладнання взагалі не можуть нічого зробити і, як наслідок, сільгоспвиробники змушені їх спалювати. В основу корисної моделі поставлена задача вдосконалити конструкцію ротора, знизити енерговитрати, покращити якість подрібнення рослинних решток на поверхні поля і розширити його технологічні можливості за рахунок розширення асортименту культур для подрібнення. Поставлена задача вирішується тим, що ротор подрібнювача рослинних решток, який виконано у вигляді циліндричної труби на поверхні якої закріплені робочі органи, згідно з корисною моделлю, по торцях ротора жорстко закріплені диски з валами, а робочі органи розміщенні на роторі по двох спіралях, у 8-ми повздовжніх площинах, які розташовані через 45° одна відносно одної, а робочі органи мають форму або молотків, або Y- подібну і на поверхні ротора закріплені роз'ємним з'єднанням. Використання всіх істотних ознак, включаючи відмінні, а саме розміщення робочих органів один відносно другого через 45°, забезпечує на лінії зрізу рослин перебування вдвічі меншу кількість робочих органів, що знижує енерговитрати і дозволить отримати простий по конструкції пристрій, який забезпечує високу якість обробки і підвищення надійності роботи у процесі експлуатації. Суть корисної моделі пояснює креслення. На кресленні зображено фото ротора. Ротор виконано у вигляді циліндричної труби 1, по торцях якої жорстко закріплені диск 2 з валом 3 і диск 4 з валом 5. На поверхні труби 1 ротора по двох спіралях у 8-ми повздовжніх площинах, які розташовані через 45° одна відносно одної розміщені і закріплені у вушках 6 робочі органи, які мають форми або молотків 7, або Y- подібну 8. Робочі органи або 7, або 8 закріплені на поверхні труби 1 у вушках 6 роз'ємними з'єднаннями з можливістю їх швидкої заміни в разі зношування у процесі роботи. Технологічний процес роботи ротора здійснюється наступним чином. Ротор встановлюють і закріплюють у корпусі подрібнювача з можливістю його заміни. При переміщенні подрібнювача по полю зрізані стебла попадають на ротор з робочими органами або 7, або 8. При руху подрібнювача обертовий момент від трактора передається через механізм приводу на вал 3 ротора, який починає обертатися з відповідною частотою і під дією відцентрових сил робочі органи або 7, або 8, які розташовані поповерхні ротора, контактують зі стеблами рослин, зрізують їх з великою швидкістю і подрібнюють на дрібні частки як підрізану верхню частину стебел, так і нижню. Після подрібнення частки стебел залишаються на поверхні поля. При цьому для подрібнення бадилля, трави, соняшника рекомендується користуватися робочими органами Y-подібними 8. Для подрібнення більш жорстких решток (кукурудзи, гілок) використовуються робочі органи молоткової форми 7. Застосування запропонованої конструкції ротора дозволить суттєво знизити енерговитрати при подрібненні, підвищити якість подрібнення рослинних решток і розширити технологічні можливості використання подрібнювачів, в яких він встановлений. 1 UA 114194 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ротор подрібнювача рослинних решток, який виконано у вигляді циліндричної труби а на поверхні труби закріплені робочі органи, який відрізняється тим, що по торцях ротора жорстко закріплені диски з валами, а робочі органи розміщені на роторі по двох спіралях, у 8-ми повздовжніх площинах, які розташовані через 45° одна відносно одної, а робочі органи мають форму або молотків, або Y-подібну і на поверхні ротора закріплені роз'ємним з'єднанням. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
