Шприц з з’єднувальним пристроєм

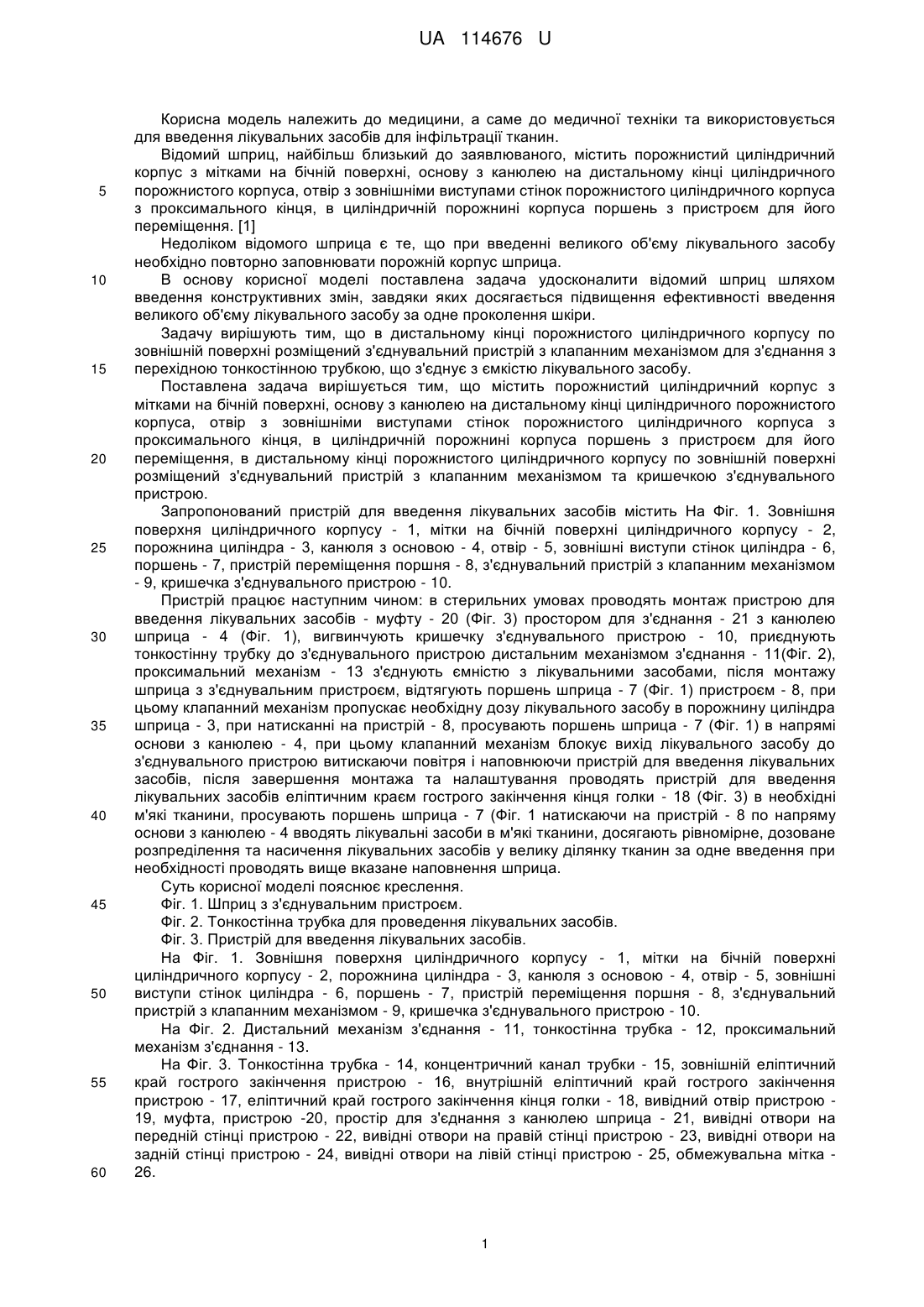

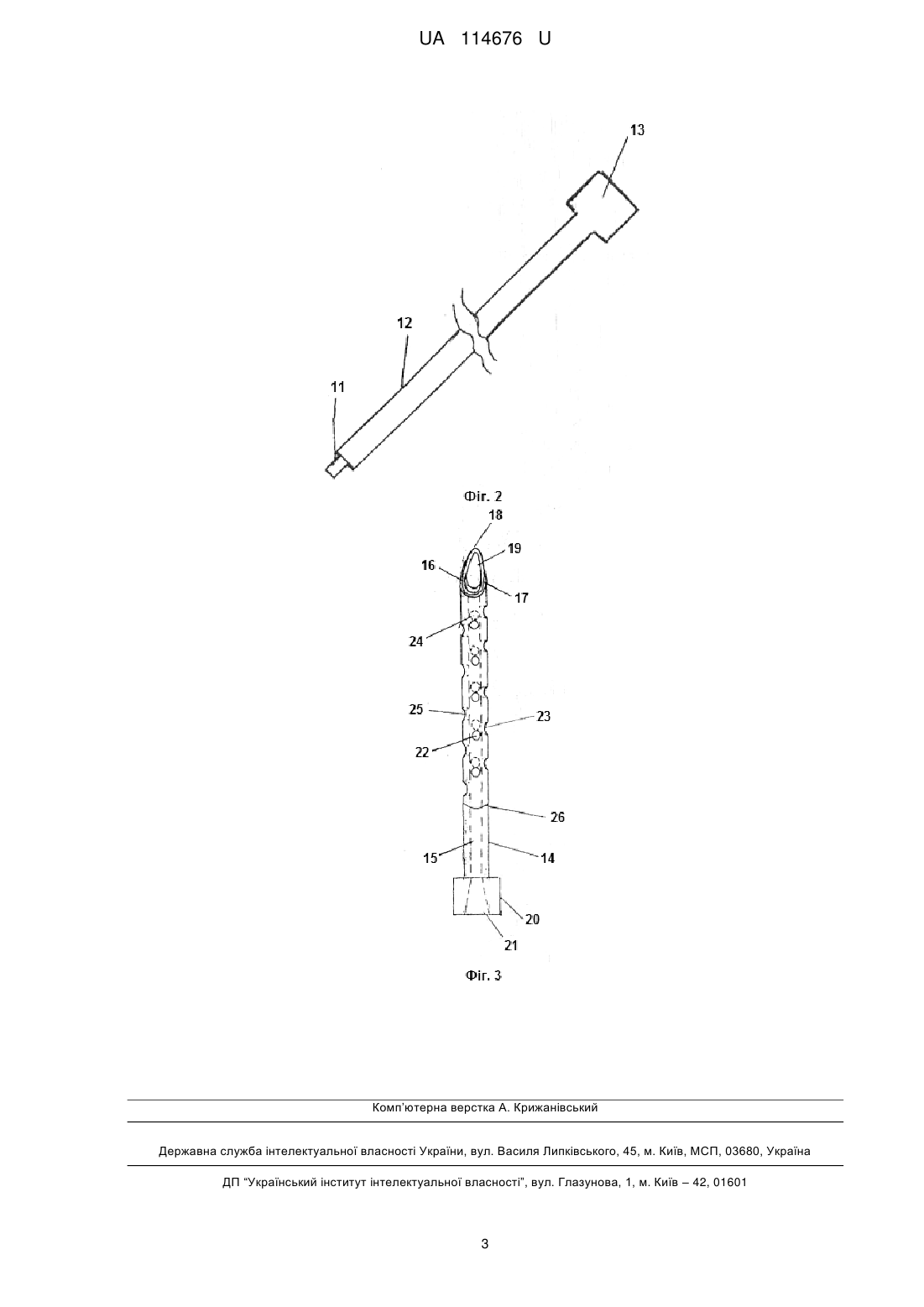

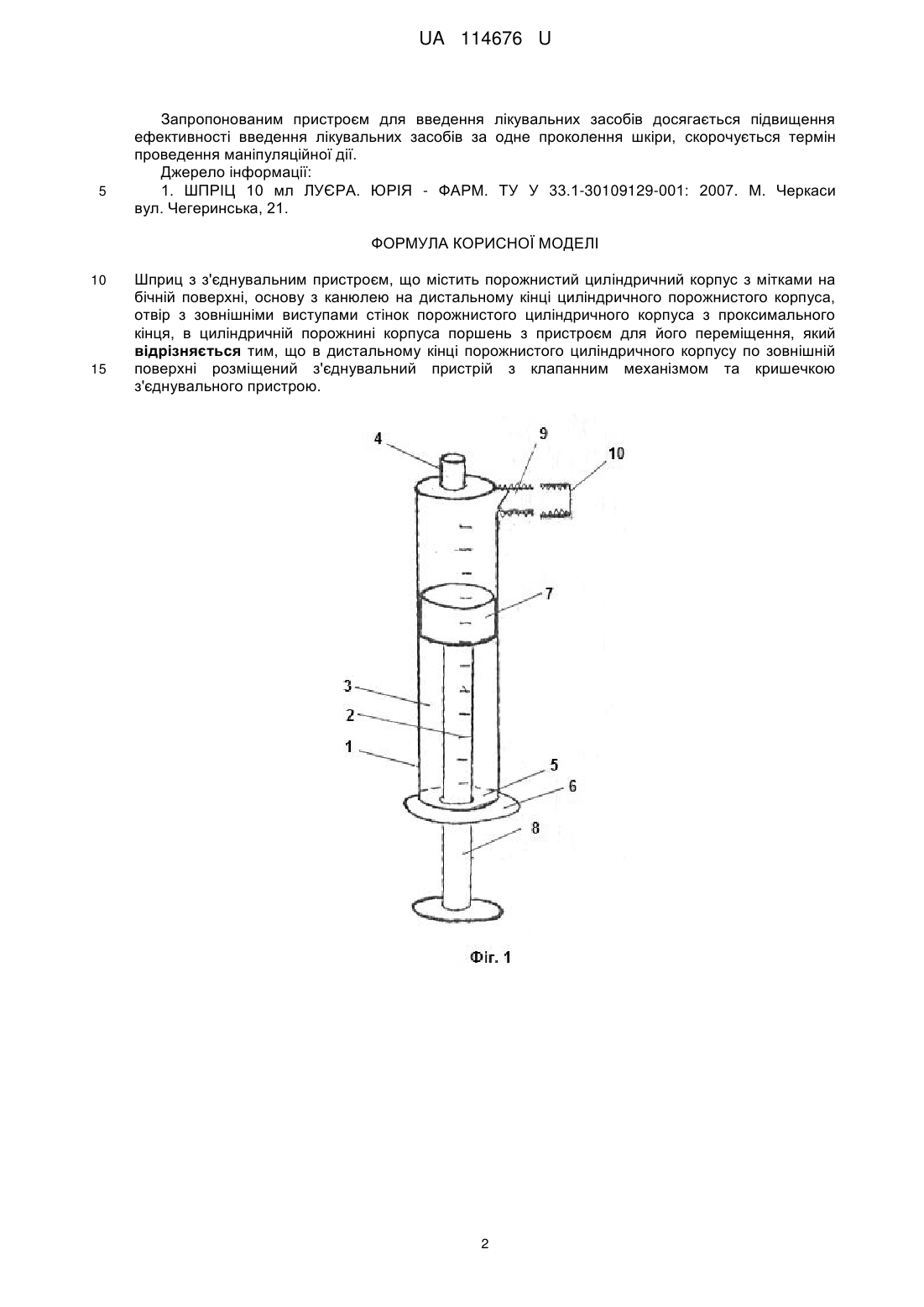

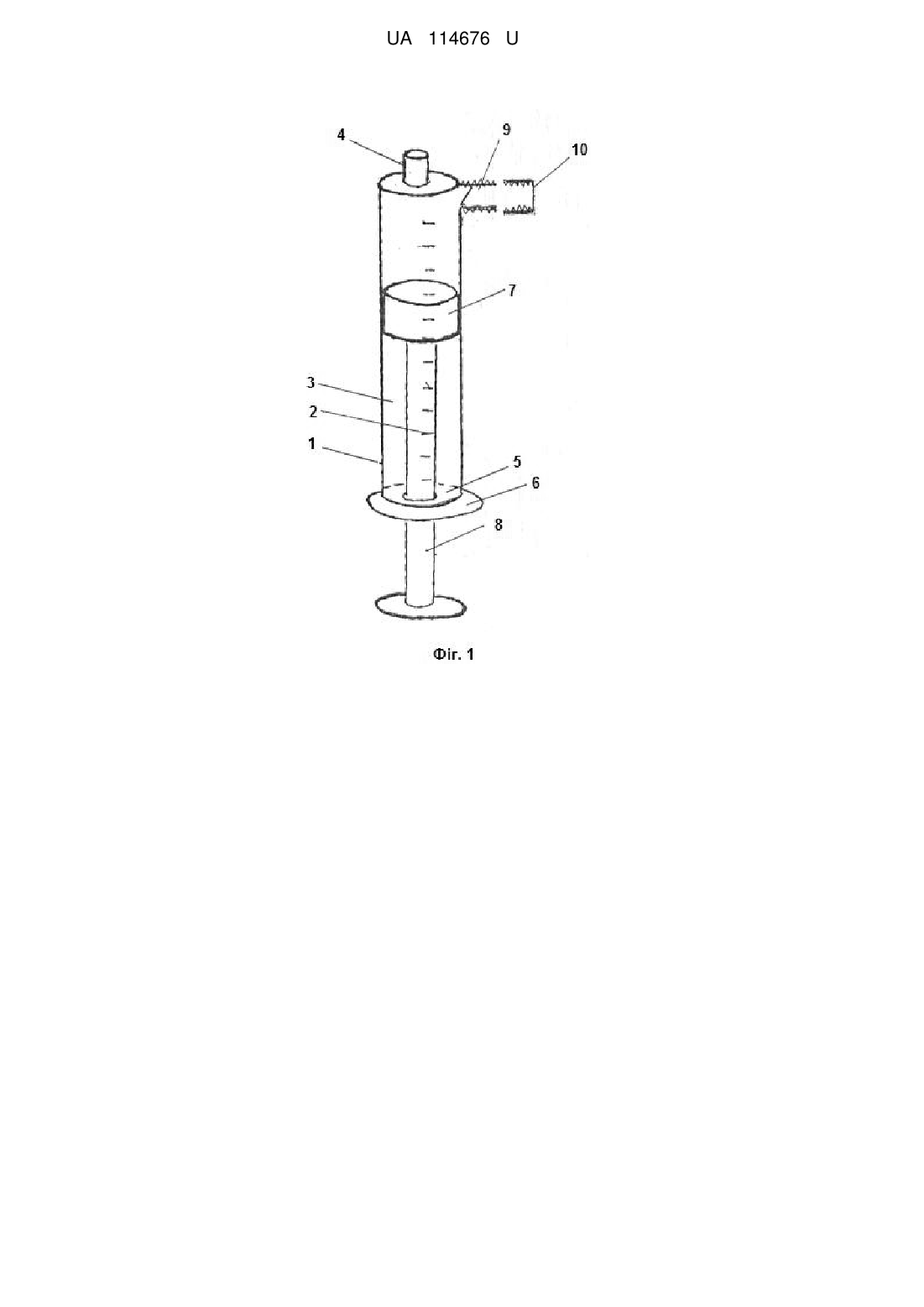

Реферат: Шприц з з'єднувальним пристроєм містить порожнистий циліндричний корпус з мітками на бічній поверхні, основу з канюлею на дистальному кінці циліндричного порожнистого корпуса, отвір з зовнішніми виступами стінок порожнистого циліндричного корпуса з проксимального кінця, в циліндричній порожнині корпуса поршень з пристроєм для його переміщення. В дистальному кінці порожнистого циліндричного корпусу по зовнішній поверхні розміщений з'єднувальний пристрій з клапанним механізмом та кришечкою з'єднувального пристрою. UA 114676 U (54) ШПРИЦ З З'ЄДНУВАЛЬНИМ ПРИСТРОЄМ UA 114676 U UA 114676 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується для введення лікувальних засобів для інфільтрації тканин. Відомий шприц, найбільш близький до заявлюваного, містить порожнистий циліндричний корпус з мітками на бічній поверхні, основу з канюлею на дистальному кінці циліндричного порожнистого корпуса, отвір з зовнішніми виступами стінок порожнистого циліндричного корпуса з проксимального кінця, в циліндричній порожнині корпуса поршень з пристроєм для його переміщення. [1] Недоліком відомого шприца є те, що при введенні великого об'єму лікувального засобу необхідно повторно заповнювати порожній корпус шприца. В основу корисної моделі поставлена задача удосконалити відомий шприц шляхом введення конструктивних змін, завдяки яких досягається підвищення ефективності введення великого об'єму лікувального засобу за одне проколення шкіри. Задачу вирішують тим, що в дистальному кінці порожнистого циліндричного корпусу по зовнішній поверхні розміщений з'єднувальний пристрій з клапанним механізмом для з'єднання з перехідною тонкостінною трубкою, що з'єднує з ємкістю лікувального засобу. Поставлена задача вирішується тим, що містить порожнистий циліндричний корпус з мітками на бічній поверхні, основу з канюлею на дистальному кінці циліндричного порожнистого корпуса, отвір з зовнішніми виступами стінок порожнистого циліндричного корпуса з проксимального кінця, в циліндричній порожнині корпуса поршень з пристроєм для його переміщення, в дистальному кінці порожнистого циліндричного корпусу по зовнішній поверхні розміщений з'єднувальний пристрій з клапанним механізмом та кришечкою з'єднувального пристрою. Запропонований пристрій для введення лікувальних засобів містить На Фіг. 1. Зовнішня поверхня циліндричного корпусу - 1, мітки на бічній поверхні циліндричного корпусу - 2, порожнина циліндра - 3, канюля з основою - 4, отвір - 5, зовнішні виступи стінок циліндра - 6, поршень - 7, пристрій переміщення поршня - 8, з'єднувальний пристрій з клапанним механізмом - 9, кришечка з'єднувального пристрою - 10. Пристрій працює наступним чином: в стерильних умовах проводять монтаж пристрою для введення лікувальних засобів - муфту - 20 (Фіг. 3) простором для з'єднання - 21 з канюлею шприца - 4 (Фіг. 1), вигвинчують кришечку з'єднувального пристрою - 10, приєднують тонкостінну трубку до з'єднувального пристрою дистальним механізмом з'єднання - 11(Фіг. 2), проксимальний механізм - 13 з'єднують ємністю з лікувальними засобами, після монтажу шприца з з'єднувальним пристроєм, відтягують поршень шприца - 7 (Фіг. 1) пристроєм - 8, при цьому клапанний механізм пропускає необхідну дозу лікувального засобу в порожнину циліндра шприца - 3, при натисканні на пристрій - 8, просувають поршень шприца - 7 (Фіг. 1) в напрямі основи з канюлею - 4, при цьому клапанний механізм блокує вихід лікувального засобу до з'єднувального пристрою витискаючи повітря і наповнюючи пристрій для введення лікувальних засобів, після завершення монтажа та налаштування проводять пристрій для введення лікувальних засобів еліптичним краєм гострого закінчення кінця голки - 18 (Фіг. 3) в необхідні м'які тканини, просувають поршень шприца - 7 (Фіг. 1 натискаючи на пристрій - 8 по напряму основи з канюлею - 4 вводять лікувальні засоби в м'які тканини, досягають рівномірне, дозоване розпреділення та насичення лікувальних засобів у велику ділянку тканин за одне введення при необхідності проводять вище вказане наповнення шприца. Суть корисної моделі пояснює креслення. Фіг. 1. Шприц з з'єднувальним пристроєм. Фіг. 2. Тонкостінна трубка для проведення лікувальних засобів. Фіг. 3. Пристрій для введення лікувальних засобів. На Фіг. 1. Зовнішня поверхня циліндричного корпусу - 1, мітки на бічній поверхні циліндричного корпусу - 2, порожнина циліндра - 3, канюля з основою - 4, отвір - 5, зовнішні виступи стінок циліндра - 6, поршень - 7, пристрій переміщення поршня - 8, з'єднувальний пристрій з клапанним механізмом - 9, кришечка з'єднувального пристрою - 10. На Фіг. 2. Дистальний механізм з'єднання - 11, тонкостінна трубка - 12, проксимальний механізм з'єднання - 13. На Фіг. 3. Тонкостінна трубка - 14, концентричний канал трубки - 15, зовнішній еліптичний край гострого закінчення пристрою - 16, внутрішній еліптичний край гострого закінчення пристрою - 17, еліптичний край гострого закінчення кінця голки - 18, вивідний отвір пристрою 19, муфта, пристрою -20, простір для з'єднання з канюлею шприца - 21, вивідні отвори на передній стінці пристрою - 22, вивідні отвори на правій стінці пристрою - 23, вивідні отвори на задній стінці пристрою - 24, вивідні отвори на лівій стінці пристрою - 25, обмежувальна мітка 26. 1 UA 114676 U 5 Запропонованим пристроєм для введення лікувальних засобів досягається підвищення ефективності введення лікувальних засобів за одне проколення шкіри, скорочується термін проведення маніпуляційної дії. Джерело інформації: 1. ШПРІЦ 10 мл ЛУЄРА. ЮРІЯ - ФАРМ. ТУ У 33.1-30109129-001: 2007. М. Черкаси вул. Чегеринська, 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Шприц з з'єднувальним пристроєм, що містить порожнистий циліндричний корпус з мітками на бічній поверхні, основу з канюлею на дистальному кінці циліндричного порожнистого корпуса, отвір з зовнішніми виступами стінок порожнистого циліндричного корпуса з проксимального кінця, в циліндричній порожнині корпуса поршень з пристроєм для його переміщення, який відрізняється тим, що в дистальному кінці порожнистого циліндричного корпусу по зовнішній поверхні розміщений з'єднувальний пристрій з клапанним механізмом та кришечкою з'єднувального пристрою. 2 UA 114676 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
