Дерев’яний блок для стінової конструкції

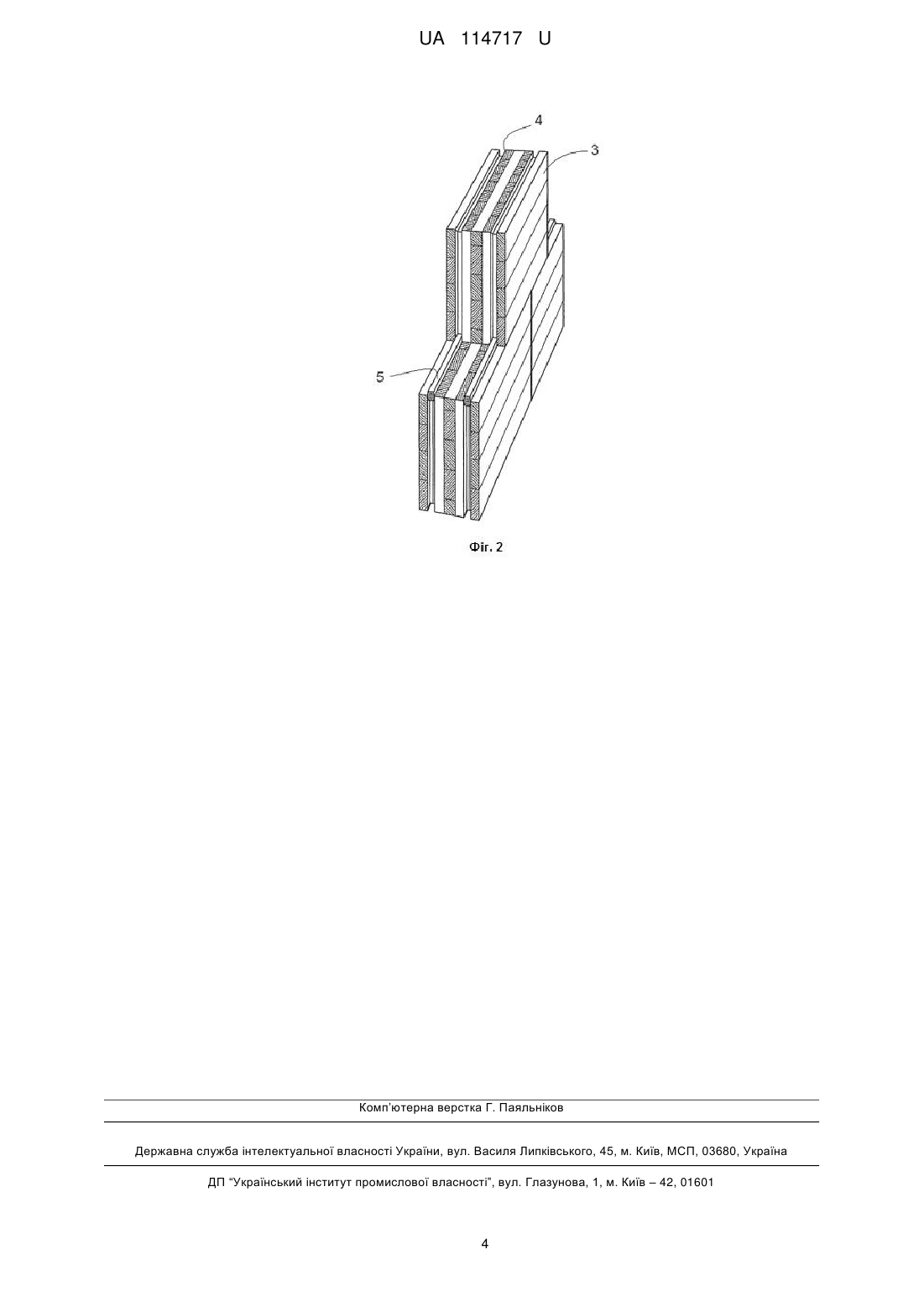

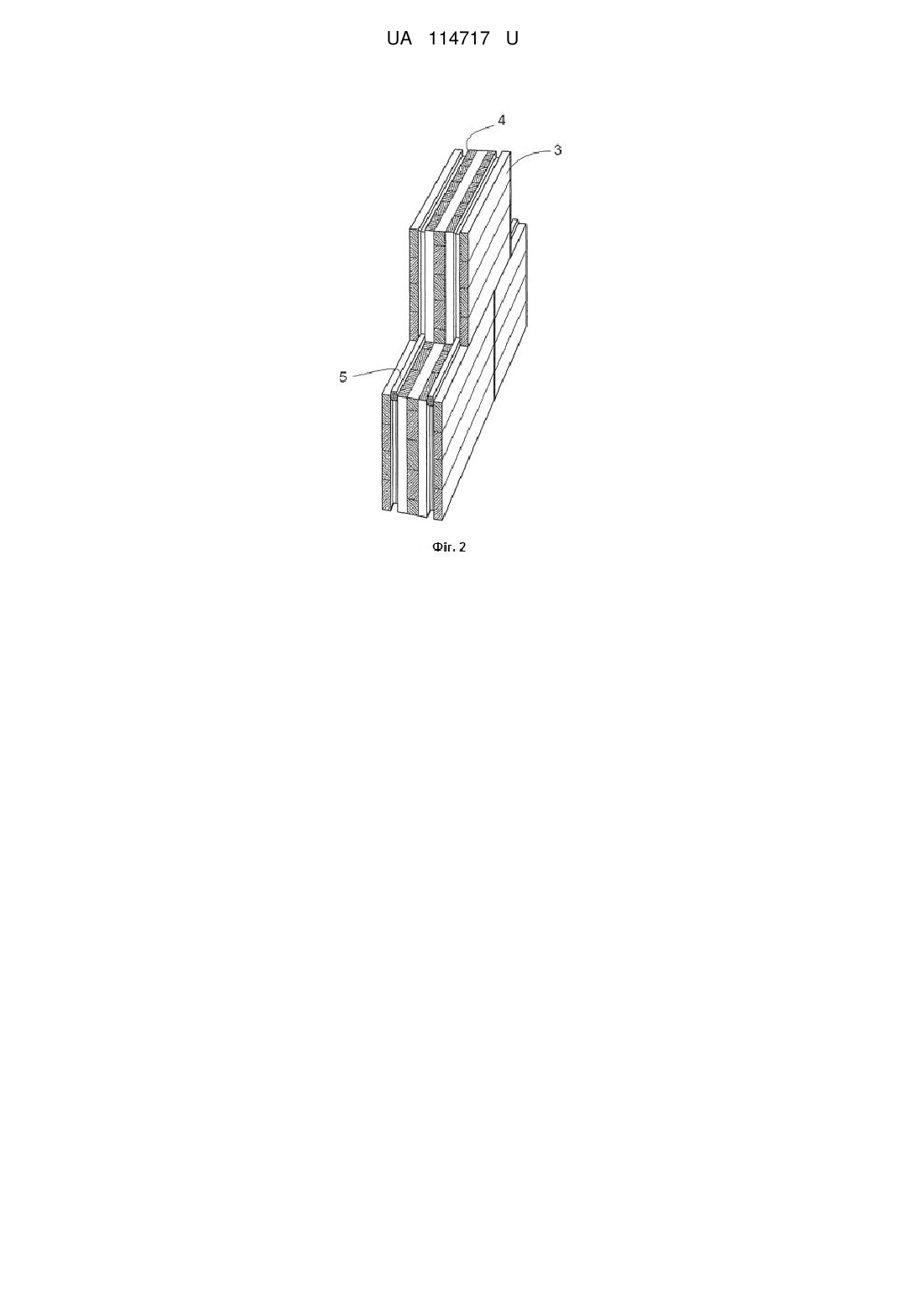

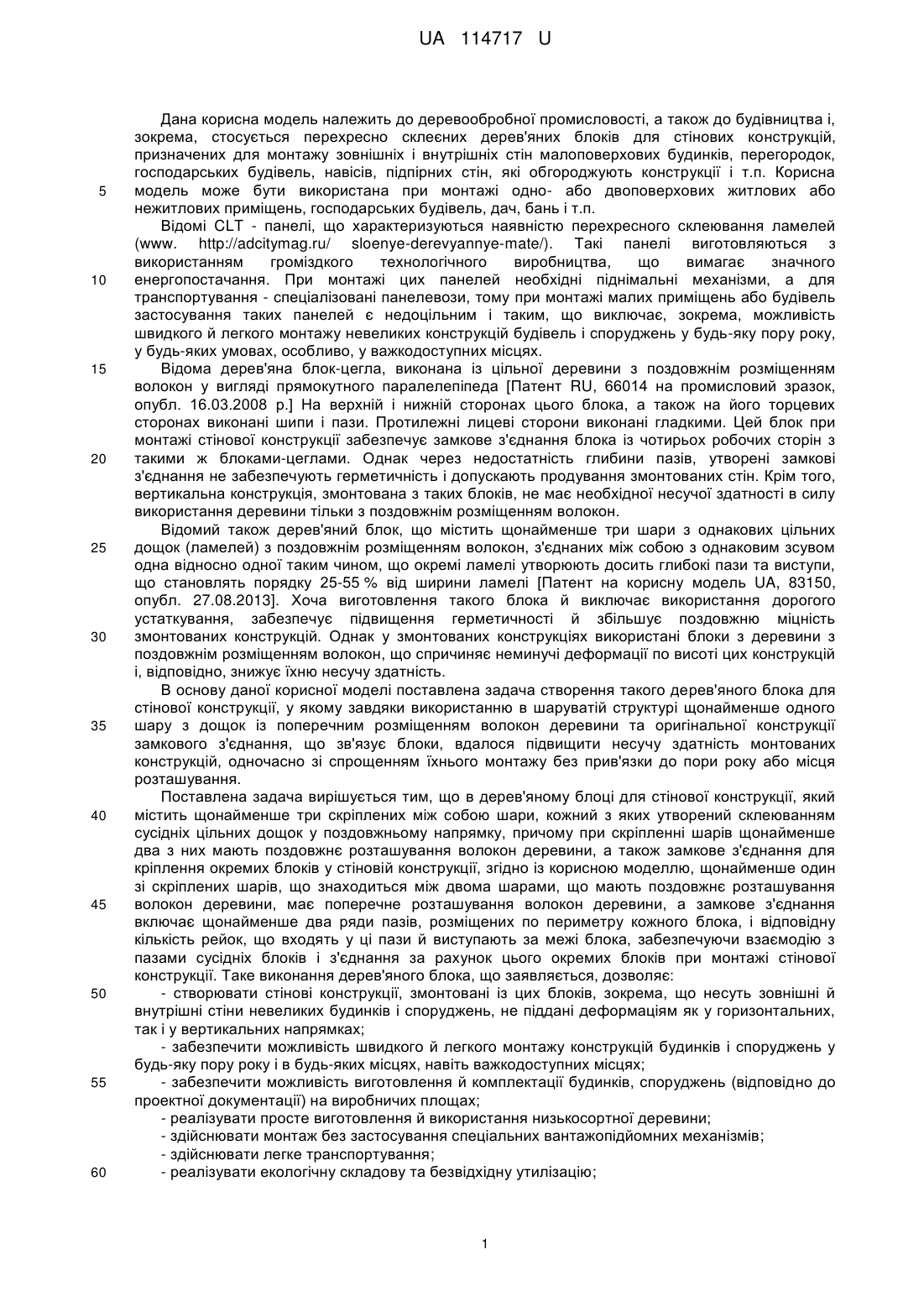

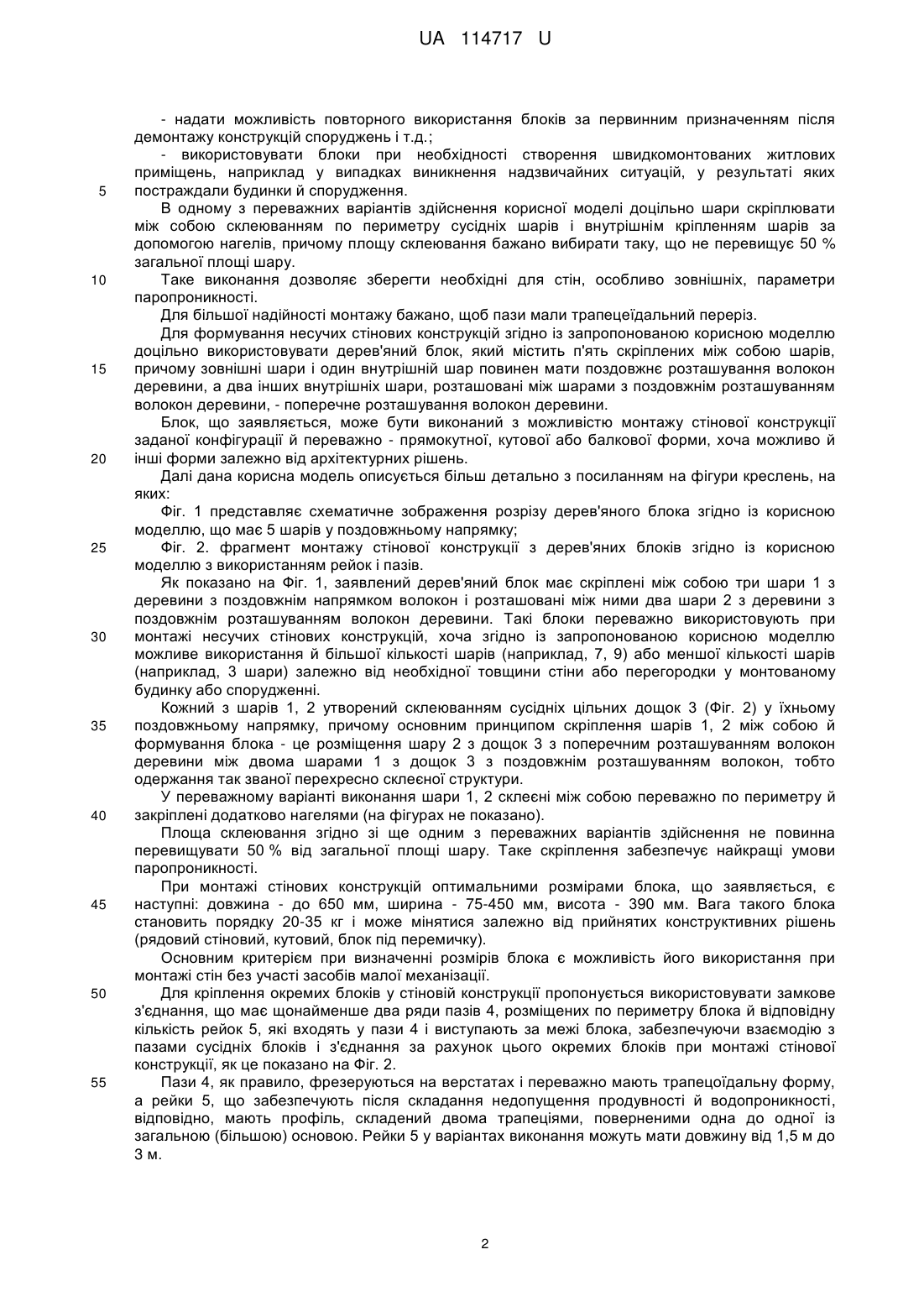

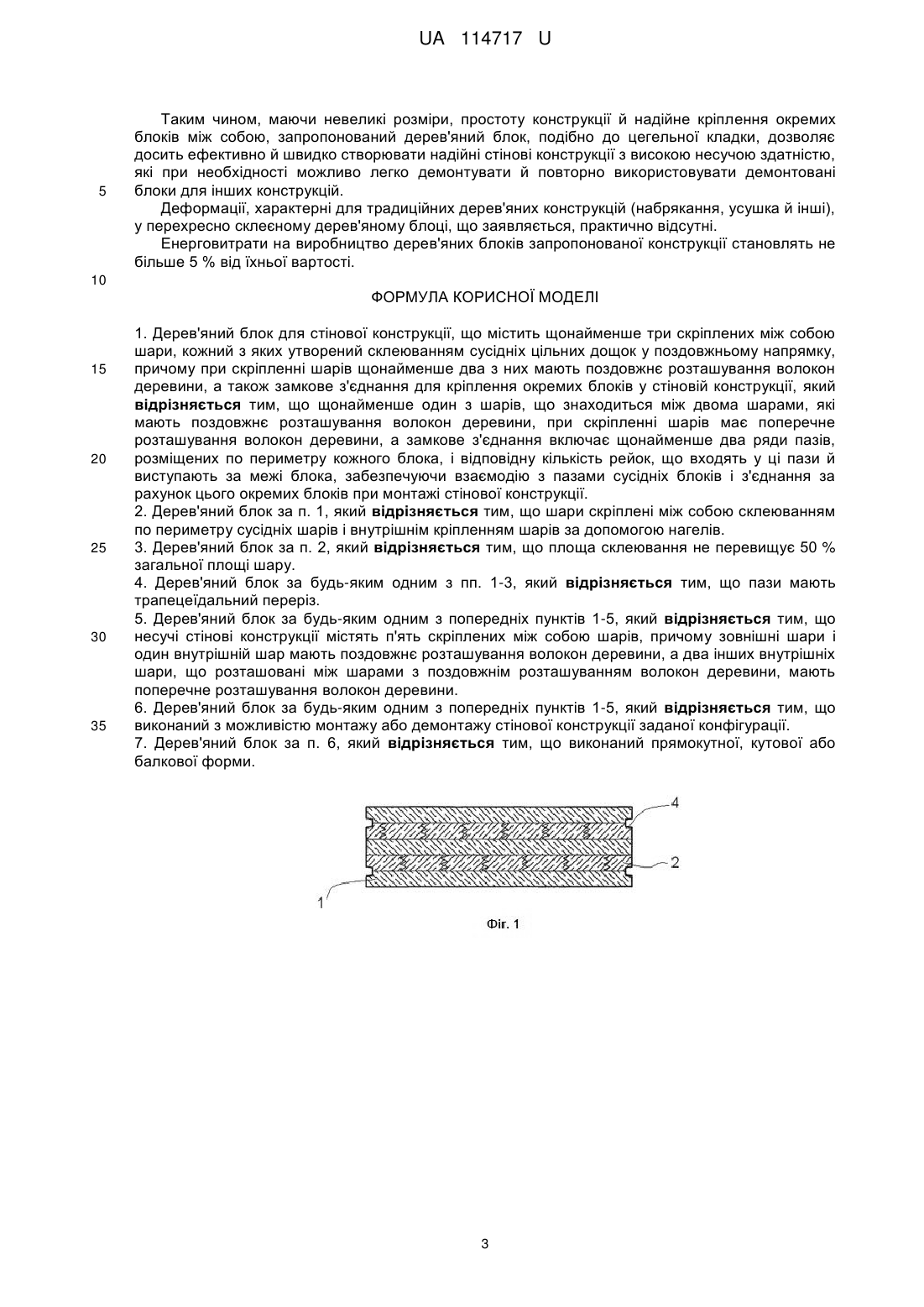

Реферат: Дерев'яний блок для стінової конструкції містить щонайменше три скріплених між собою шари, кожний з яких утворений склеюванням сусідніх цільних дощок у поздовжньому напрямку, причому при скріпленні шарів щонайменше два з них мають поздовжнє розташування волокон деревини, а також замкове з'єднання для кріплення окремих блоків у стіновій конструкції. Щонайменше один з шарів, що знаходиться між двома шарами, які мають поздовжнє розташування волокон деревини, при скріпленні шарів має поперечне розташування волокон деревини, а замкове з'єднання включає щонайменше два ряди пазів, розміщених по периметру кожного блока, і відповідну кількість рейок, що входять у ці пази й виступають за межі блока, забезпечуючи взаємодію з пазами сусідніх блоків і з'єднання за рахунок цього окремих блоків при монтажі стінової конструкції. UA 114717 U (12) UA 114717 U UA 114717 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до деревообробної промисловості, а також до будівництва і, зокрема, стосується перехресно склеєних дерев'яних блоків для стінових конструкцій, призначених для монтажу зовнішніх і внутрішніх стін малоповерхових будинків, перегородок, господарських будівель, навісів, підпірних стін, які обгороджують конструкції і т.п. Корисна модель може бути використана при монтажі одно- або двоповерхових житлових або нежитлових приміщень, господарських будівель, дач, бань і т.п. Відомі CLT - панелі, що характеризуються наявністю перехресного склеювання ламелей (www. http://adcitymag.ru/ sloenye-derevyannye-mate/). Такі панелі виготовляються з використанням громіздкого технологічного виробництва, що вимагає значного енергопостачання. При монтажі цих панелей необхідні піднімальні механізми, а для транспортування - спеціалізовані панелевози, тому при монтажі малих приміщень або будівель застосування таких панелей є недоцільним і таким, що виключає, зокрема, можливість швидкого й легкого монтажу невеликих конструкцій будівель і споруджень у будь-яку пору року, у будь-яких умовах, особливо, у важкодоступних місцях. Відома дерев'яна блок-цегла, виконана із цільної деревини з поздовжнім розміщенням волокон у вигляді прямокутного паралелепіпеда [Патент RU, 66014 на промисловий зразок, опубл. 16.03.2008 р.] На верхній і нижній сторонах цього блока, а також на його торцевих сторонах виконані шипи і пази. Протилежні лицеві сторони виконані гладкими. Цей блок при монтажі стінової конструкції забезпечує замкове з'єднання блока із чотирьох робочих сторін з такими ж блоками-цеглами. Однак через недостатність глибини пазів, утворені замкові з'єднання не забезпечують герметичність і допускають продування змонтованих стін. Крім того, вертикальна конструкція, змонтована з таких блоків, не має необхідної несучої здатності в силу використання деревини тільки з поздовжнім розміщенням волокон. Відомий також дерев'яний блок, що містить щонайменше три шари з однакових цільних дощок (ламелей) з поздовжнім розміщенням волокон, з'єднаних між собою з однаковим зсувом одна відносно одної таким чином, що окремі ламелі утворюють досить глибокі пази та виступи, що становлять порядку 25-55 % від ширини ламелі [Патент на корисну модель UA, 83150, опубл. 27.08.2013]. Хоча виготовлення такого блока й виключає використання дорогого устаткування, забезпечує підвищення герметичності й збільшує поздовжню міцність змонтованих конструкцій. Однак у змонтованих конструкціях використані блоки з деревини з поздовжнім розміщенням волокон, що спричиняє неминучі деформації по висоті цих конструкцій і, відповідно, знижує їхню несучу здатність. В основу даної корисної моделі поставлена задача створення такого дерев'яного блока для стінової конструкції, у якому завдяки використанню в шаруватій структурі щонайменше одного шару з дощок із поперечним розміщенням волокон деревини та оригінальної конструкції замкового з'єднання, що зв'язує блоки, вдалося підвищити несучу здатність монтованих конструкцій, одночасно зі спрощенням їхнього монтажу без прив'язки до пори року або місця розташування. Поставлена задача вирішується тим, що в дерев'яному блоці для стінової конструкції, який містить щонайменше три скріплених між собою шари, кожний з яких утворений склеюванням сусідніх цільних дощок у поздовжньому напрямку, причому при скріпленні шарів щонайменше два з них мають поздовжнє розташування волокон деревини, а також замкове з'єднання для кріплення окремих блоків у стіновій конструкції, згідно із корисною моделлю, щонайменше один зі скріплених шарів, що знаходиться між двома шарами, що мають поздовжнє розташування волокон деревини, має поперечне розташування волокон деревини, а замкове з'єднання включає щонайменше два ряди пазів, розміщених по периметру кожного блока, і відповідну кількість рейок, що входять у ці пази й виступають за межі блока, забезпечуючи взаємодію з пазами сусідніх блоків і з'єднання за рахунок цього окремих блоків при монтажі стінової конструкції. Таке виконання дерев'яного блока, що заявляється, дозволяє: - створювати стінові конструкції, змонтовані із цих блоків, зокрема, що несуть зовнішні й внутрішні стіни невеликих будинків і споруджень, не піддані деформаціям як у горизонтальних, так і у вертикальних напрямках; - забезпечити можливість швидкого й легкого монтажу конструкцій будинків і споруджень у будь-яку пору року і в будь-яких місцях, навіть важкодоступних місцях; - забезпечити можливість виготовлення й комплектації будинків, споруджень (відповідно до проектної документації) на виробничих площах; - реалізувати просте виготовлення й використання низькосортної деревини; - здійснювати монтаж без застосування спеціальних вантажопідйомних механізмів; - здійснювати легке транспортування; - реалізувати екологічну складову та безвідхідну утилізацію; 1 UA 114717 U 5 10 15 20 25 30 35 40 45 50 55 - надати можливість повторного використання блоків за первинним призначенням після демонтажу конструкцій споруджень і т.д.; - використовувати блоки при необхідності створення швидкомонтованих житлових приміщень, наприклад у випадках виникнення надзвичайних ситуацій, у результаті яких постраждали будинки й спорудження. В одному з переважних варіантів здійснення корисної моделі доцільно шари скріплювати між собою склеюванням по периметру сусідніх шарів і внутрішнім кріпленням шарів за допомогою нагелів, причому площу склеювання бажано вибирати таку, що не перевищує 50 % загальної площі шару. Таке виконання дозволяє зберегти необхідні для стін, особливо зовнішніх, параметри паропроникності. Для більшої надійності монтажу бажано, щоб пази мали трапецеїдальний переріз. Для формування несучих стінових конструкцій згідно із запропонованою корисною моделлю доцільно використовувати дерев'яний блок, який містить п'ять скріплених між собою шарів, причому зовнішні шари і один внутрішній шар повинен мати поздовжнє розташування волокон деревини, а два інших внутрішніх шари, розташовані між шарами з поздовжнім розташуванням волокон деревини, - поперечне розташування волокон деревини. Блок, що заявляється, може бути виконаний з можливістю монтажу стінової конструкції заданої конфігурації й переважно - прямокутної, кутової або балкової форми, хоча можливо й інші форми залежно від архітектурних рішень. Далі дана корисна модель описується більш детально з посиланням на фігури креслень, на яких: Фіг. 1 представляє схематичне зображення розрізу дерев'яного блока згідно із корисною моделлю, що має 5 шарів у поздовжньому напрямку; Фіг. 2. фрагмент монтажу стінової конструкції з дерев'яних блоків згідно із корисною моделлю з використанням рейок і пазів. Як показано на Фіг. 1, заявлений дерев'яний блок має скріплені між собою три шари 1 з деревини з поздовжнім напрямком волокон і розташовані між ними два шари 2 з деревини з поздовжнім розташуванням волокон деревини. Такі блоки переважно використовують при монтажі несучих стінових конструкцій, хоча згідно із запропонованою корисною моделлю можливе використання й більшої кількості шарів (наприклад, 7, 9) або меншої кількості шарів (наприклад, 3 шари) залежно від необхідної товщини стіни або перегородки у монтованому будинку або спорудженні. Кожний з шарів 1, 2 утворений склеюванням сусідніх цільних дощок 3 (Фіг. 2) у їхньому поздовжньому напрямку, причому основним принципом скріплення шарів 1, 2 між собою й формування блока - це розміщення шару 2 з дощок 3 з поперечним розташуванням волокон деревини між двома шарами 1 з дощок 3 з поздовжнім розташуванням волокон, тобто одержання так званої перехресно склеєної структури. У переважному варіанті виконання шари 1, 2 склеєні між собою переважно по периметру й закріплені додатково нагелями (на фігурах не показано). Площа склеювання згідно зі ще одним з переважних варіантів здійснення не повинна перевищувати 50 % від загальної площі шару. Таке скріплення забезпечує найкращі умови паропроникності. При монтажі стінових конструкцій оптимальними розмірами блока, що заявляється, є наступні: довжина - до 650 мм, ширина - 75-450 мм, висота - 390 мм. Вага такого блока становить порядку 20-35 кг і може мінятися залежно від прийнятих конструктивних рішень (рядовий стіновий, кутовий, блок під перемичку). Основним критерієм при визначенні розмірів блока є можливість його використання при монтажі стін без участі засобів малої механізації. Для кріплення окремих блоків у стіновій конструкції пропонується використовувати замкове з'єднання, що має щонайменше два ряди пазів 4, розміщених по периметру блока й відповідну кількість рейок 5, які входять у пази 4 і виступають за межі блока, забезпечуючи взаємодію з пазами сусідніх блоків і з'єднання за рахунок цього окремих блоків при монтажі стінової конструкції, як це показано на Фіг. 2. Пази 4, як правило, фрезеруються на верстатах і переважно мають трапецоїдальну форму, а рейки 5, що забезпечують після складання недопущення продувності й водопроникності, відповідно, мають профіль, складений двома трапеціями, поверненими одна до одної із загальною (більшою) основою. Рейки 5 у варіантах виконання можуть мати довжину від 1,5 м до 3 м. 2 UA 114717 U 5 Таким чином, маючи невеликі розміри, простоту конструкції й надійне кріплення окремих блоків між собою, запропонований дерев'яний блок, подібно до цегельної кладки, дозволяє досить ефективно й швидко створювати надійні стінові конструкції з високою несучою здатністю, які при необхідності можливо легко демонтувати й повторно використовувати демонтовані блоки для інших конструкцій. Деформації, характерні для традиційних дерев'яних конструкцій (набрякання, усушка й інші), у перехресно склеєному дерев'яному блоці, що заявляється, практично відсутні. Енерговитрати на виробництво дерев'яних блоків запропонованої конструкції становлять не більше 5 % від їхньої вартості. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Дерев'яний блок для стінової конструкції, що містить щонайменше три скріплених між собою шари, кожний з яких утворений склеюванням сусідніх цільних дощок у поздовжньому напрямку, причому при скріпленні шарів щонайменше два з них мають поздовжнє розташування волокон деревини, а також замкове з'єднання для кріплення окремих блоків у стіновій конструкції, який відрізняється тим, що щонайменше один з шарів, що знаходиться між двома шарами, які мають поздовжнє розташування волокон деревини, при скріпленні шарів має поперечне розташування волокон деревини, а замкове з'єднання включає щонайменше два ряди пазів, розміщених по периметру кожного блока, і відповідну кількість рейок, що входять у ці пази й виступають за межі блока, забезпечуючи взаємодію з пазами сусідніх блоків і з'єднання за рахунок цього окремих блоків при монтажі стінової конструкції. 2. Дерев'яний блок за п. 1, який відрізняється тим, що шари скріплені між собою склеюванням по периметру сусідніх шарів і внутрішнім кріпленням шарів за допомогою нагелів. 3. Дерев'яний блок за п. 2, який відрізняється тим, що площа склеювання не перевищує 50 % загальної площі шару. 4. Дерев'яний блок за будь-яким одним з пп. 1-3, який відрізняється тим, що пази мають трапецеїдальний переріз. 5. Дерев'яний блок за будь-яким одним з попередніх пунктів 1-5, який відрізняється тим, що несучі стінові конструкції містять п'ять скріплених між собою шарів, причому зовнішні шари і один внутрішній шар мають поздовжнє розташування волокон деревини, а два інших внутрішніх шари, що розташовані між шарами з поздовжнім розташуванням волокон деревини, мають поперечне розташування волокон деревини. 6. Дерев'яний блок за будь-яким одним з попередніх пунктів 1-5, який відрізняється тим, що виконаний з можливістю монтажу або демонтажу стінової конструкції заданої конфігурації. 7. Дерев'яний блок за п. 6, який відрізняється тим, що виконаний прямокутної, кутової або балкової форми. 3 UA 114717 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
