Машина для розсівання сипких матеріалів з адаптаційним стабілізатором потоку

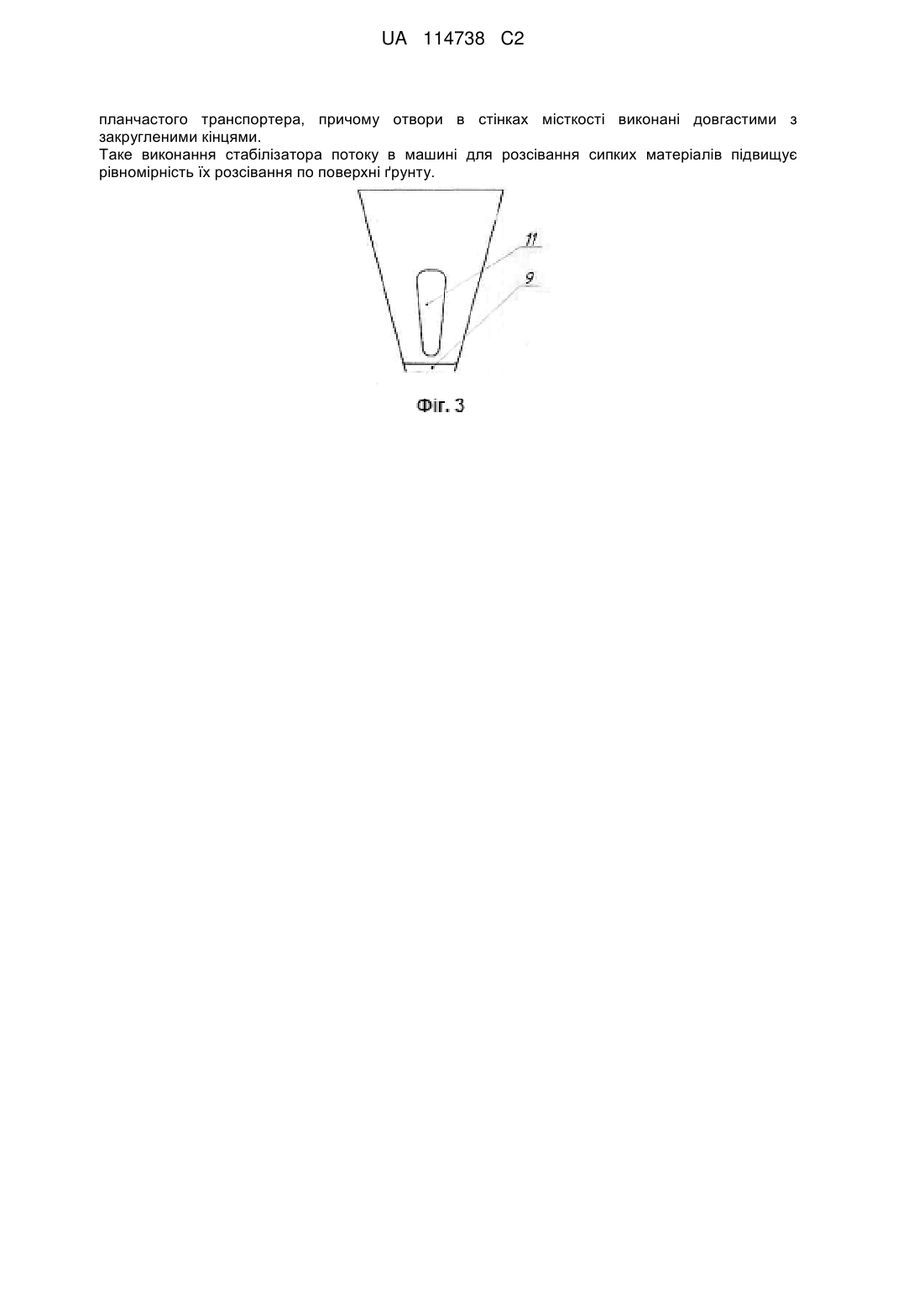

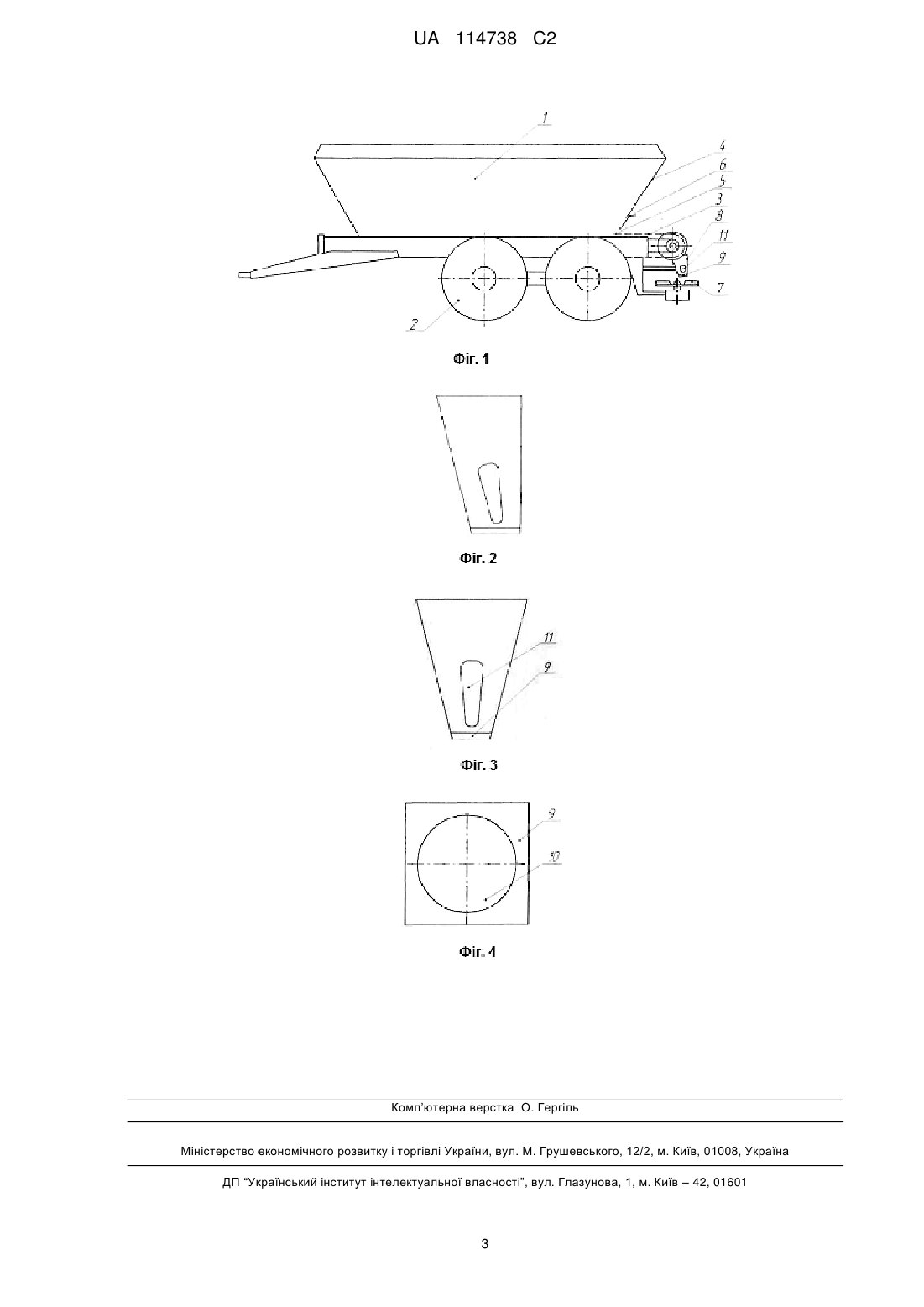

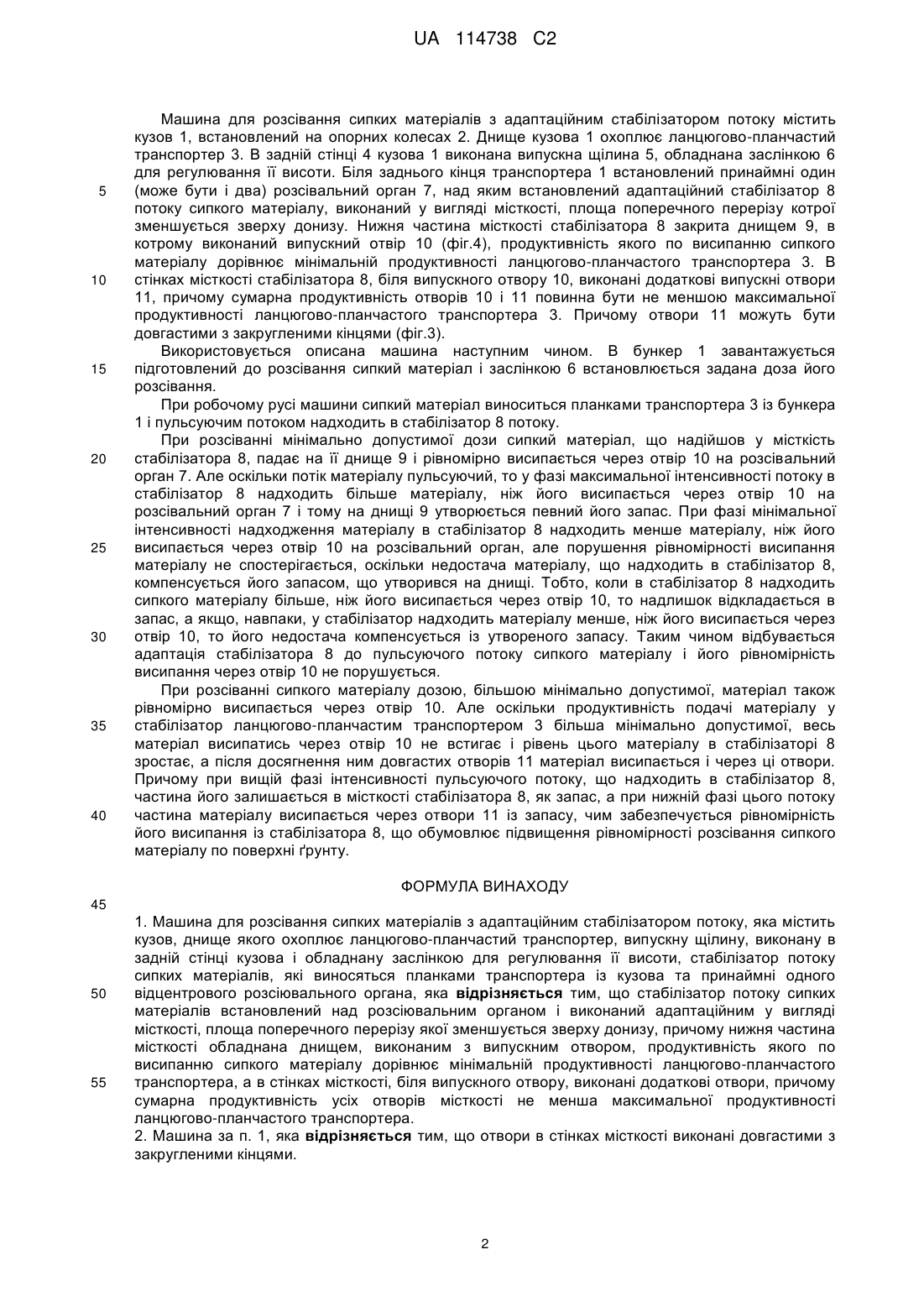

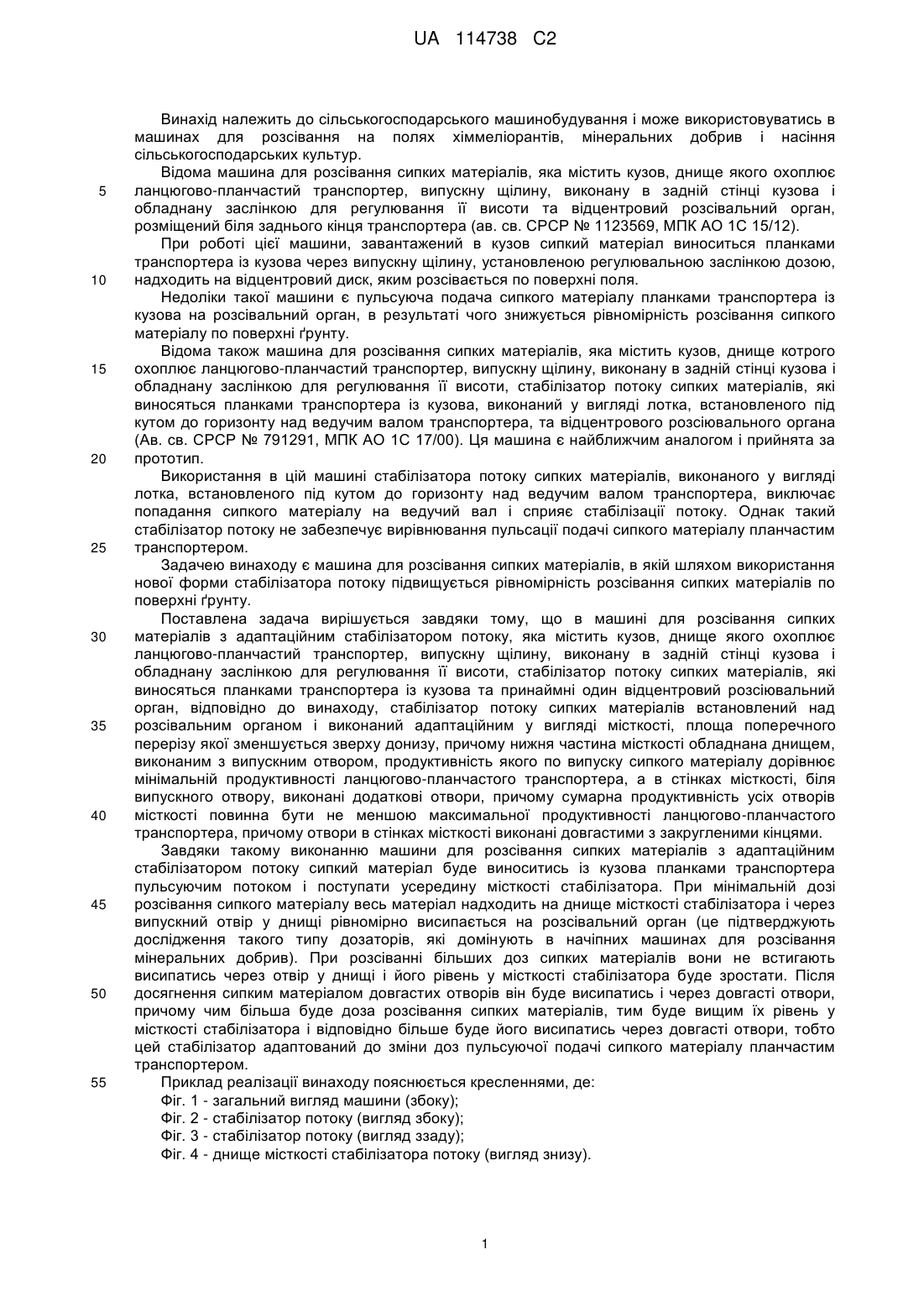

Реферат: Машина для розсівання сипких матеріалів з адаптаційним стабілізатором потоку містить кузов, днище якого охоплює ланцюгово-планчастий транспортер, випускну щілину, виконану в задній стінці кузова і обладнану заслінкою для регулювання її висоти, стабілізатор потоку сипких матеріалів, які виносяться планками транспортера із кузова та принаймні одного відцентрового розсіювального органа. Згідно з винаходом, стабілізатор потоку сипких матеріалів встановлений над розсіювальним органом і виконаний адаптаційним у вигляді місткості, площа поперечного перерізу якої зменшується зверху донизу, причому нижня частина місткості обладнана днищем, виконаним з випускним отвором, продуктивність якого по випуску сипкого матеріалу дорівнює мінімальній продуктивності ланцюгово-планчастого транспортера, а в стінках місткості, біля випускного отвору, виконані додаткові отвори, причому сумарна продуктивність усіх отворів місткості не менша максимальної продуктивності ланцюгово UA 114738 C2 (12) UA 114738 C2 планчастого транспортера, причому отвори в стінках місткості виконані довгастими з закругленими кінцями. Таке виконання стабілізатора потоку в машині для розсівання сипких матеріалів підвищує рівномірність їх розсівання по поверхні ґрунту. UA 114738 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування і може використовуватись в машинах для розсівання на полях хіммеліорантів, мінеральних добрив і насіння сільськогосподарських культур. Відома машина для розсівання сипких матеріалів, яка містить кузов, днище якого охоплює ланцюгово-планчастий транспортер, випускну щілину, виконану в задній стінці кузова і обладнану заслінкою для регулювання її висоти та відцентровий розсівальний орган, розміщений біля заднього кінця транспортера (ав. св. СРСР № 1123569, МПК АО 1С 15/12). При роботі цієї машини, завантажений в кузов сипкий матеріал виноситься планками транспортера із кузова через випускну щілину, установленою регулювальною заслінкою дозою, надходить на відцентровий диск, яким розсівається по поверхні поля. Недоліки такої машини є пульсуюча подача сипкого матеріалу планками транспортера із кузова на розсівальний орган, в результаті чого знижується рівномірність розсівання сипкого матеріалу по поверхні ґрунту. Відома також машина для розсівання сипких матеріалів, яка містить кузов, днище котрого охоплює ланцюгово-планчастий транспортер, випускну щілину, виконану в задній стінці кузова і обладнану заслінкою для регулювання її висоти, стабілізатор потоку сипких матеріалів, які виносяться планками транспортера із кузова, виконаний у вигляді лотка, встановленого під кутом до горизонту над ведучим валом транспортера, та відцентрового розсіювального органа (Ав. св. СРСР № 791291, МПК АО 1С 17/00). Ця машина є найближчим аналогом і прийнята за прототип. Використання в цій машині стабілізатора потоку сипких матеріалів, виконаного у вигляді лотка, встановленого під кутом до горизонту над ведучим валом транспортера, виключає попадання сипкого матеріалу на ведучий вал і сприяє стабілізації потоку. Однак такий стабілізатор потоку не забезпечує вирівнювання пульсації подачі сипкого матеріалу планчастим транспортером. Задачею винаходу є машина для розсівання сипких матеріалів, в якій шляхом використання нової форми стабілізатора потоку підвищується рівномірність розсівання сипких матеріалів по поверхні ґрунту. Поставлена задача вирішується завдяки тому, що в машині для розсівання сипких матеріалів з адаптаційним стабілізатором потоку, яка містить кузов, днище якого охоплює ланцюгово-планчастий транспортер, випускну щілину, виконану в задній стінці кузова і обладнану заслінкою для регулювання її висоти, стабілізатор потоку сипких матеріалів, які виносяться планками транспортера із кузова та принаймні один відцентровий розсіювальний орган, відповідно до винаходу, стабілізатор потоку сипких матеріалів встановлений над розсівальним органом і виконаний адаптаційним у вигляді місткості, площа поперечного перерізу якої зменшується зверху донизу, причому нижня частина місткості обладнана днищем, виконаним з випускним отвором, продуктивність якого по випуску сипкого матеріалу дорівнює мінімальній продуктивності ланцюгово-планчастого транспортера, а в стінках місткості, біля випускного отвору, виконані додаткові отвори, причому сумарна продуктивність усіх отворів місткості повинна бути не меншою максимальної продуктивності ланцюгово-планчастого транспортера, причому отвори в стінках місткості виконані довгастими з закругленими кінцями. Завдяки такому виконанню машини для розсівання сипких матеріалів з адаптаційним стабілізатором потоку сипкий матеріал буде виноситись із кузова планками транспортера пульсуючим потоком і поступати усередину місткості стабілізатора. При мінімальній дозі розсівання сипкого матеріалу весь матеріал надходить на днище місткості стабілізатора і через випускний отвір у днищі рівномірно висипається на розсівальний орган (це підтверджують дослідження такого типу дозаторів, які домінують в начіпних машинах для розсівання мінеральних добрив). При розсіванні більших доз сипких матеріалів вони не встигають висипатись через отвір у днищі і його рівень у місткості стабілізатора буде зростати. Після досягнення сипким матеріалом довгастих отворів він буде висипатись і через довгасті отвори, причому чим більша буде доза розсівання сипких матеріалів, тим буде вищим їх рівень у місткості стабілізатора і відповідно більше буде його висипатись через довгасті отвори, тобто цей стабілізатор адаптований до зміни доз пульсуючої подачі сипкого матеріалу планчастим транспортером. Приклад реалізації винаходу пояснюється кресленнями, де: Фіг. 1 - загальний вигляд машини (збоку); Фіг. 2 - стабілізатор потоку (вигляд збоку); Фіг. 3 - стабілізатор потоку (вигляд ззаду); Фіг. 4 - днище місткості стабілізатора потоку (вигляд знизу). 1 UA 114738 C2 5 10 15 20 25 30 35 40 Машина для розсівання сипких матеріалів з адаптаційним стабілізатором потоку містить кузов 1, встановлений на опорних колесах 2. Днище кузова 1 охоплює ланцюгово-планчастий транспортер 3. В задній стінці 4 кузова 1 виконана випускна щілина 5, обладнана заслінкою 6 для регулювання її висоти. Біля заднього кінця транспортера 1 встановлений принаймні один (може бути і два) розсівальний орган 7, над яким встановлений адаптаційний стабілізатор 8 потоку сипкого матеріалу, виконаний у вигляді місткості, площа поперечного перерізу котрої зменшується зверху донизу. Нижня частина місткості стабілізатора 8 закрита днищем 9, в котрому виконаний випускний отвір 10 (фіг.4), продуктивність якого по висипанню сипкого матеріалу дорівнює мінімальній продуктивності ланцюгово-планчастого транспортера 3. В стінках місткості стабілізатора 8, біля випускного отвору 10, виконані додаткові випускні отвори 11, причому сумарна продуктивність отворів 10 і 11 повинна бути не меншою максимальної продуктивності ланцюгово-планчастого транспортера 3. Причому отвори 11 можуть бути довгастими з закругленими кінцями (фіг.3). Використовується описана машина наступним чином. В бункер 1 завантажується підготовлений до розсівання сипкий матеріал і заслінкою 6 встановлюється задана доза його розсівання. При робочому русі машини сипкий матеріал виноситься планками транспортера 3 із бункера 1 і пульсуючим потоком надходить в стабілізатор 8 потоку. При розсіванні мінімально допустимої дози сипкий матеріал, що надійшов у місткість стабілізатора 8, падає на її днище 9 і рівномірно висипається через отвір 10 на розсівальний орган 7. Але оскільки потік матеріалу пульсуючий, то у фазі максимальної інтенсивності потоку в стабілізатор 8 надходить більше матеріалу, ніж його висипається через отвір 10 на розсівальний орган 7 і тому на днищі 9 утворюється певний його запас. При фазі мінімальної інтенсивності надходження матеріалу в стабілізатор 8 надходить менше матеріалу, ніж його висипається через отвір 10 на розсівальний орган, але порушення рівномірності висипання матеріалу не спостерігається, оскільки недостача матеріалу, що надходить в стабілізатор 8, компенсується його запасом, що утворився на днищі. Тобто, коли в стабілізатор 8 надходить сипкого матеріалу більше, ніж його висипається через отвір 10, то надлишок відкладається в запас, а якщо, навпаки, у стабілізатор надходить матеріалу менше, ніж його висипається через отвір 10, то його недостача компенсується із утвореного запасу. Таким чином відбувається адаптація стабілізатора 8 до пульсуючого потоку сипкого матеріалу і його рівномірність висипання через отвір 10 не порушується. При розсіванні сипкого матеріалу дозою, більшою мінімально допустимої, матеріал також рівномірно висипається через отвір 10. Але оскільки продуктивність подачі матеріалу у стабілізатор ланцюгово-планчастим транспортером 3 більша мінімально допустимої, весь матеріал висипатись через отвір 10 не встигає і рівень цього матеріалу в стабілізаторі 8 зростає, а після досягнення ним довгастих отворів 11 матеріал висипається і через ці отвори. Причому при вищій фазі інтенсивності пульсуючого потоку, що надходить в стабілізатор 8, частина його залишається в місткості стабілізатора 8, як запас, а при нижній фазі цього потоку частина матеріалу висипається через отвори 11 із запасу, чим забезпечується рівномірність його висипання із стабілізатора 8, що обумовлює підвищення рівномірності розсівання сипкого матеріалу по поверхні ґрунту. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Машина для розсівання сипких матеріалів з адаптаційним стабілізатором потоку, яка містить кузов, днище якого охоплює ланцюгово-планчастий транспортер, випускну щілину, виконану в задній стінці кузова і обладнану заслінкою для регулювання її висоти, стабілізатор потоку сипких матеріалів, які виносяться планками транспортера із кузова та принаймні одного відцентрового розсіювального органа, яка відрізняється тим, що стабілізатор потоку сипких матеріалів встановлений над розсіювальним органом і виконаний адаптаційним у вигляді місткості, площа поперечного перерізу якої зменшується зверху донизу, причому нижня частина місткості обладнана днищем, виконаним з випускним отвором, продуктивність якого по висипанню сипкого матеріалу дорівнює мінімальній продуктивності ланцюгово-планчастого транспортера, а в стінках місткості, біля випускного отвору, виконані додаткові отвори, причому сумарна продуктивність усіх отворів місткості не менша максимальної продуктивності ланцюгово-планчастого транспортера. 2. Машина за п. 1, яка відрізняється тим, що отвори в стінках місткості виконані довгастими з закругленими кінцями. 2 UA 114738 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
