Передача з модифікованим поліклиновим ременем

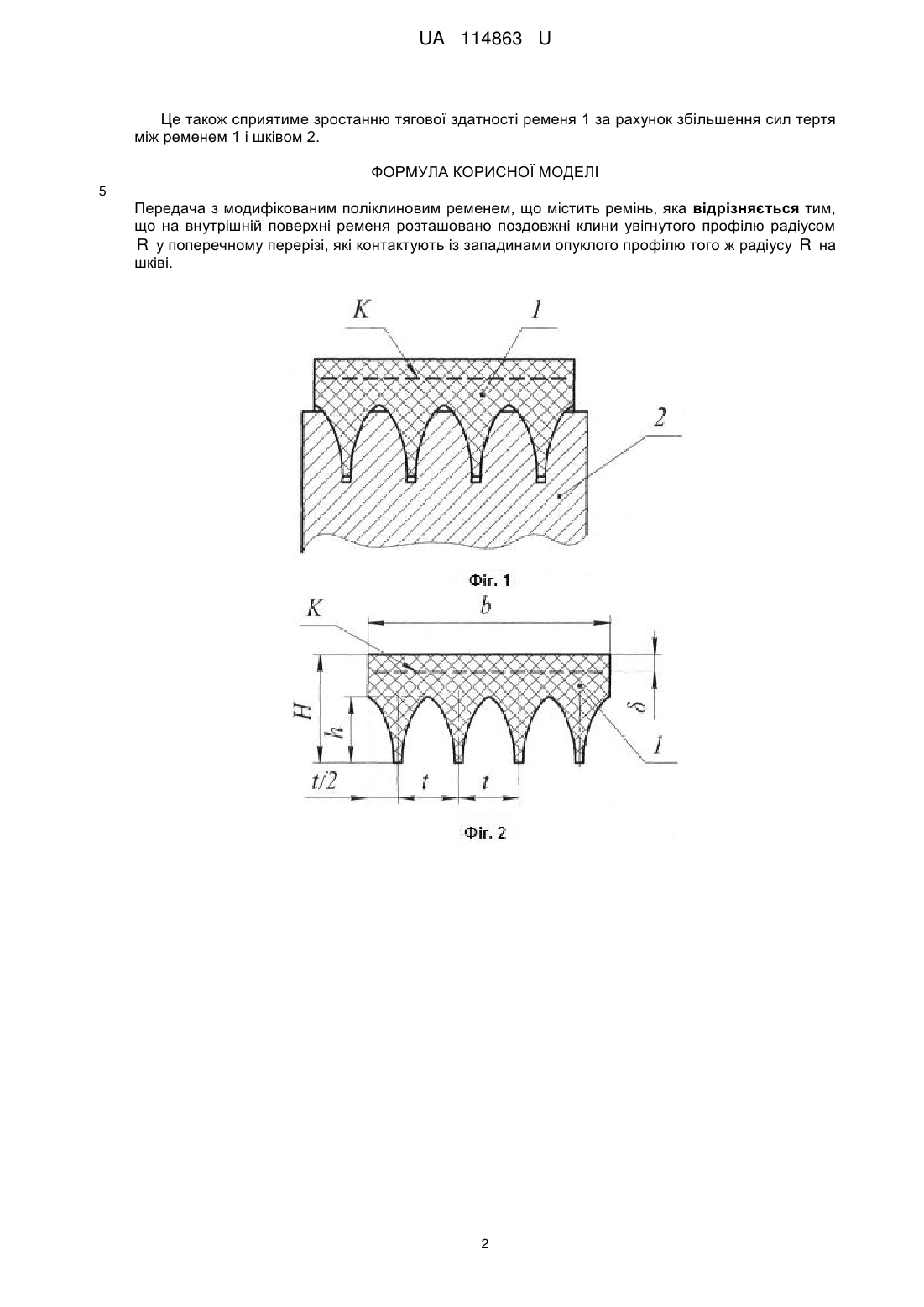

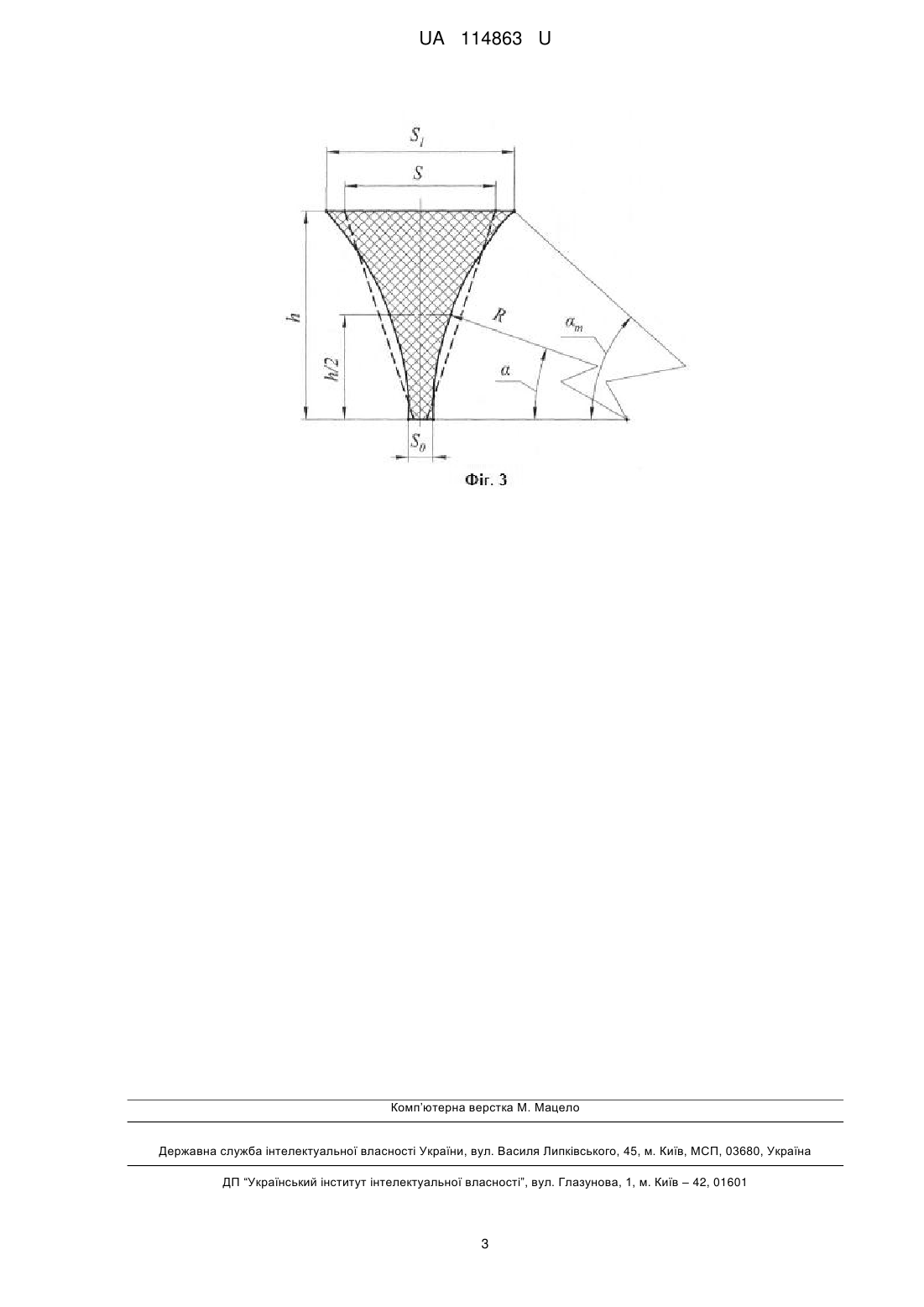

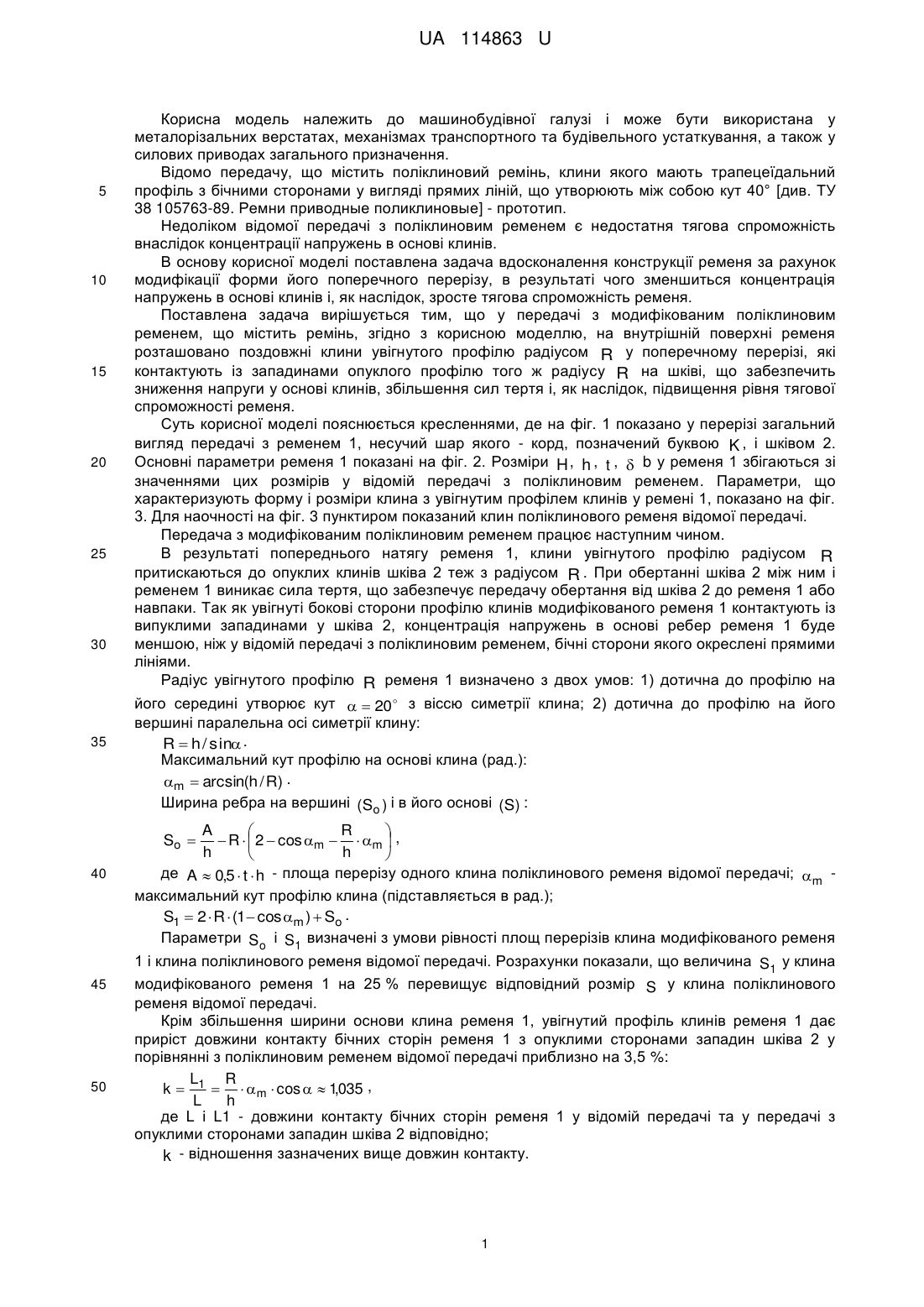

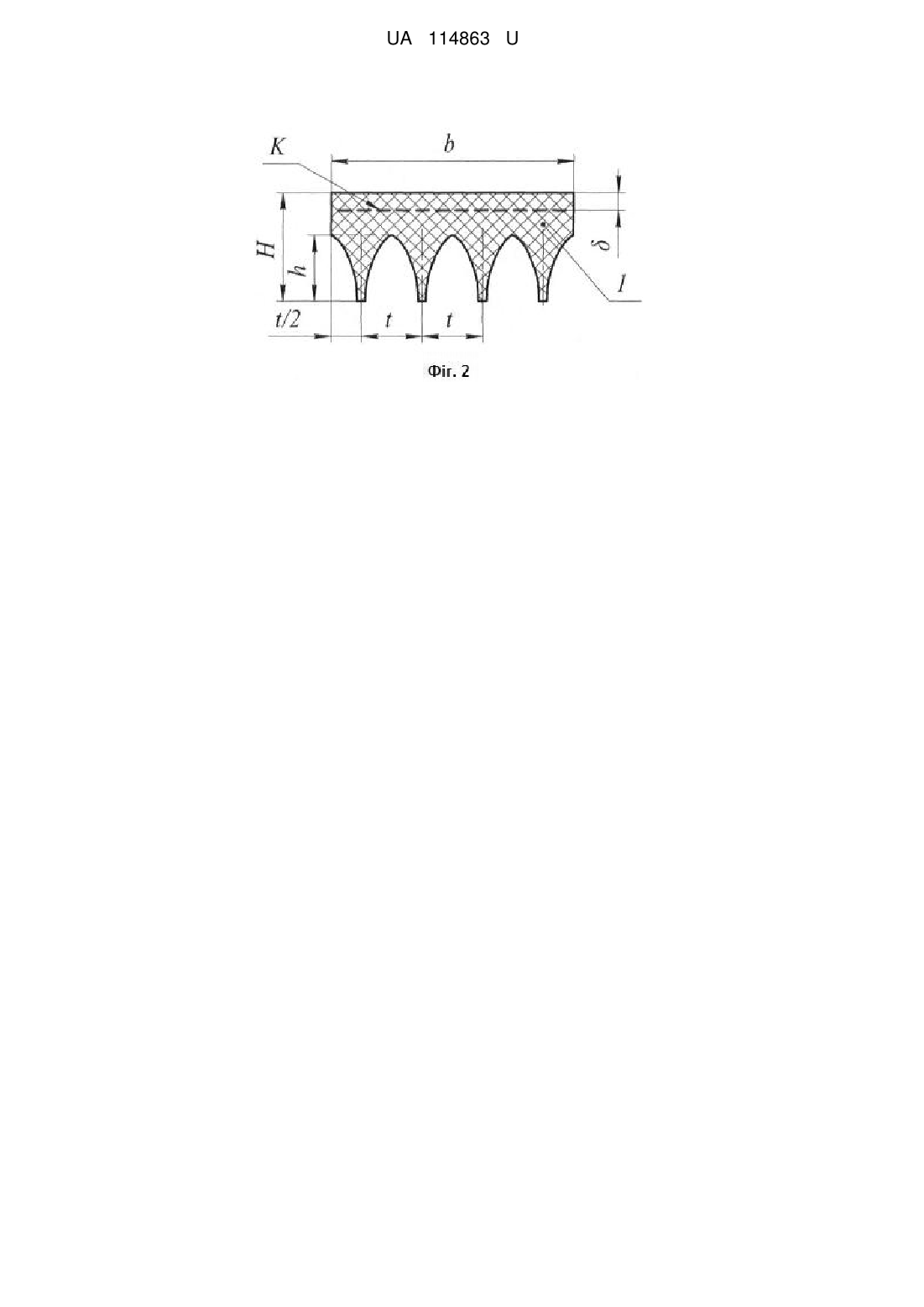

Реферат: Передача з модифікованим поліклиновим ременем містить ремінь. На внутрішній поверхні ременя розташовано поздовжні клини увігнутого профілю радіусом R у поперечному перерізі, які контактують із западинами опуклого профілю того ж радіусу R на шківі. UA 114863 U (12) UA 114863 U UA 114863 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудівної галузі і може бути використана у металорізальних верстатах, механізмах транспортного та будівельного устаткування, а також у силових приводах загального призначення. Відомо передачу, що містить поліклиновий ремінь, клини якого мають трапецеїдальний профіль з бічними сторонами у вигляді прямих ліній, що утворюють між собою кут 40° [див. ТУ 38 105763-89. Ремни приводные поликлиновые] - прототип. Недоліком відомої передачі з поліклиновим ременем є недостатня тягова спроможність внаслідок концентрації напружень в основі клинів. В основу корисної моделі поставлена задача вдосконалення конструкції ременя за рахунок модифікації форми його поперечного перерізу, в результаті чого зменшиться концентрація напружень в основі клинів і, як наслідок, зросте тягова спроможність ременя. Поставлена задача вирішується тим, що у передачі з модифікованим поліклиновим ременем, що містить ремінь, згідно з корисною моделлю, на внутрішній поверхні ременя розташовано поздовжні клини увігнутого профілю радіусом R у поперечному перерізі, які контактують із западинами опуклого профілю того ж радіусу R на шківі, що забезпечить зниження напруги у основі клинів, збільшення сил тертя і, як наслідок, підвищення рівня тягової спроможності ременя. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано у перерізі загальний вигляд передачі з ременем 1, несучий шар якого - корд, позначений буквою K , і шківом 2. Основні параметри ременя 1 показані на фіг. 2. Розміри H , h , t ,  b у ременя 1 збігаються зі значеннями цих розмірів у відомій передачі з поліклиновим ременем. Параметри, що характеризують форму і розміри клина з увігнутим профілем клинів у ремені 1, показано на фіг. 3. Для наочності на фіг. 3 пунктиром показаний клин поліклинового ременя відомої передачі. Передача з модифікованим поліклиновим ременем працює наступним чином. В результаті попереднього натягу ременя 1, клини увігнутого профілю радіусом R притискаються до опуклих клинів шківа 2 теж з радіусом R . При обертанні шківа 2 між ним і ременем 1 виникає сила тертя, що забезпечує передачу обертання від шківа 2 до ременя 1 або навпаки. Так як увігнуті бокові сторони профілю клинів модифікованого ременя 1 контактують із випуклими западинами у шківа 2, концентрація напружень в основі ребер ременя 1 буде меншою, ніж у відомій передачі з поліклиновим ременем, бічні сторони якого окреслені прямими лініями. Радіус увігнутого профілю R ременя 1 визначено з двох умов: 1) дотична до профілю на його середині утворює кут   20  з віссю симетрії клина; 2) дотична до профілю на його вершині паралельна осі симетрії клину: R  h / sin . Максимальний кут профілю на основі клина (рад.): m  arcsin(h / R) . Ширина ребра на вершині (So ) і в його основі (S) : A R   So   R   2  cos m   m  , h h   де A  0,5  t  h - площа перерізу одного клина поліклинового ременя відомої передачі; m максимальний кут профілю клина (підставляється в рад.); S1  2  R  (1 cos m )  So . Параметри So і S1 визначені з умови рівності площ перерізів клина модифікованого ременя 1 і клина поліклинового ременя відомої передачі. Розрахунки показали, що величина S1 у клина модифікованого ременя 1 на 25 % перевищує відповідний розмір S у клина поліклинового ременя відомої передачі. Крім збільшення ширини основи клина ременя 1, увігнутий профіль клинів ременя 1 дає приріст довжини контакту бічних сторін ременя 1 з опуклими сторонами западин шківа 2 у порівнянні з поліклиновим ременем відомої передачі приблизно на 3,5 %: L R k  1    m  cos   1,035 , L h де L і L1 - довжини контакту бічних сторін ременя 1 у відомій передачі та у передачі з опуклими сторонами западин шківа 2 відповідно; k - відношення зазначених вище довжин контакту. 1 UA 114863 U Це також сприятиме зростанню тягової здатності ременя 1 за рахунок збільшення сил тертя між ременем 1 і шківом 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Передача з модифікованим поліклиновим ременем, що містить ремінь, яка відрізняється тим, що на внутрішній поверхні ременя розташовано поздовжні клини увігнутого профілю радіусом R у поперечному перерізі, які контактують із западинами опуклого профілю того ж радіусу R на шківі. 2 UA 114863 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
