Передача з ременем поліарочного профілю

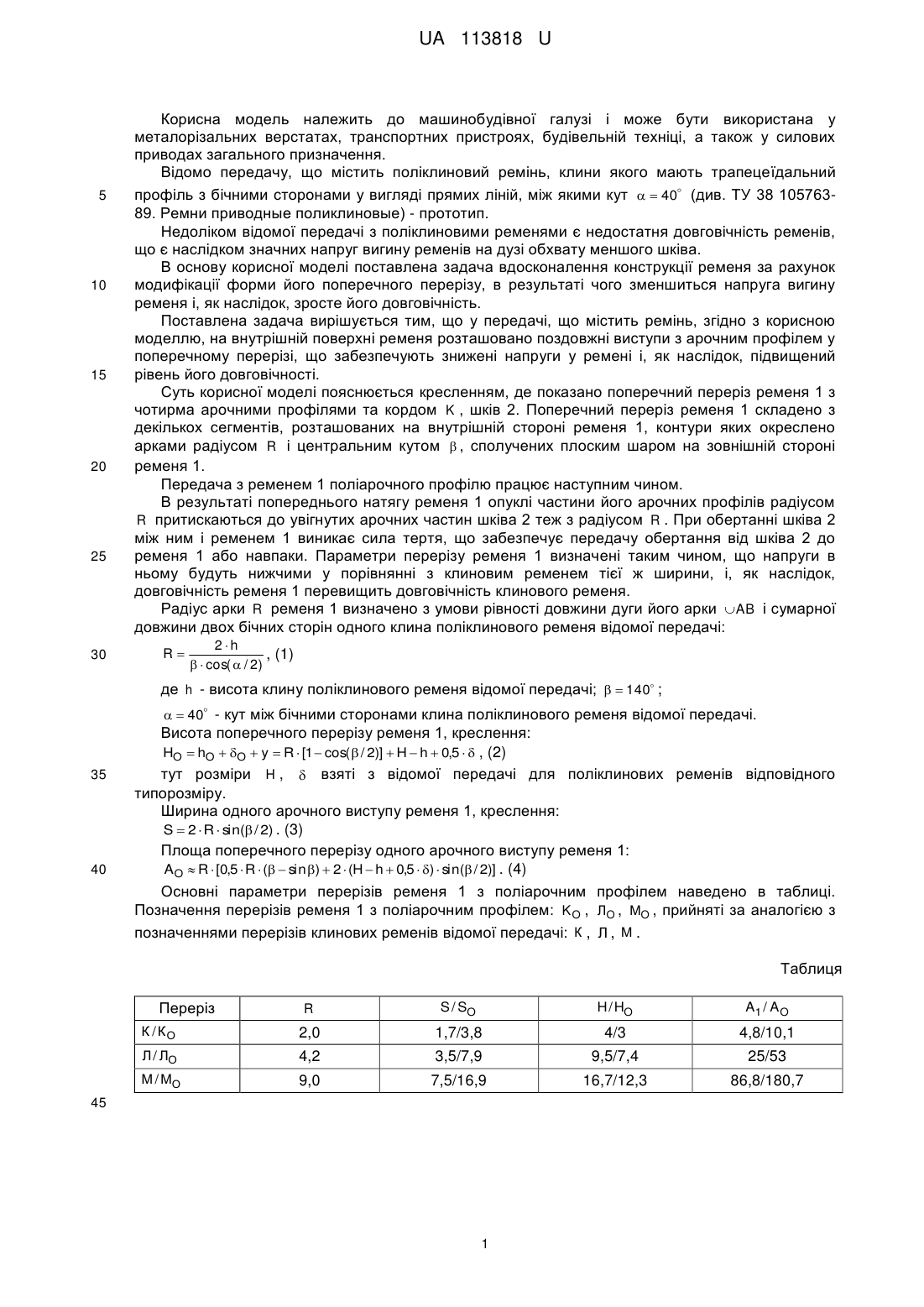

Реферат: Передача містить ремінь поліарочного профілю. На його внутрішній поверхні розташовані поздовжні виступи з арочним профілем у поперечному перерізі. UA 113818 U (12) UA 113818 U UA 113818 U 5 10 15 20 25 30 Корисна модель належить до машинобудівної галузі і може бути використана у металорізальних верстатах, транспортних пристроях, будівельній техніці, а також у силових приводах загального призначення. Відомо передачу, що містить поліклиновий ремінь, клини якого мають трапецеїдальний профіль з бічними сторонами у вигляді прямих ліній, між якими кут   40 (див. ТУ 38 10576389. Ремни приводные поликлиновые) - прототип. Недоліком відомої передачі з поліклиновими ременями є недостатня довговічність ременів, що є наслідком значних напруг вигину ременів на дузі обхвату меншого шківа. В основу корисної моделі поставлена задача вдосконалення конструкції ременя за рахунок модифікації форми його поперечного перерізу, в результаті чого зменшиться напруга вигину ременя і, як наслідок, зросте його довговічність. Поставлена задача вирішується тим, що у передачі, що містить ремінь, згідно з корисною моделлю, на внутрішній поверхні ременя розташовано поздовжні виступи з арочним профілем у поперечному перерізі, що забезпечують знижені напруги у ремені і, як наслідок, підвищений рівень його довговічності. Суть корисної моделі пояснюється кресленням, де показано поперечний переріз ременя 1 з чотирма арочними профілями та кордом K , шків 2. Поперечний переріз ременя 1 складено з декількох сегментів, розташованих на внутрішній стороні ременя 1, контури яких окреслено арками радіусом R і центральним кутом  , сполучених плоским шаром на зовнішній стороні ременя 1. Передача з ременем 1 поліарочного профілю працює наступним чином. В результаті попереднього натягу ременя 1 опуклі частини його арочних профілів радіусом R притискаються до увігнутих арочних частин шківа 2 теж з радіусом R . При обертанні шківа 2 між ним і ременем 1 виникає сила тертя, що забезпечує передачу обертання від шківа 2 до ременя 1 або навпаки. Параметри перерізу ременя 1 визначені таким чином, що напруги в ньому будуть нижчими у порівнянні з клиновим ременем тієї ж ширини, і, як наслідок, довговічність ременя 1 перевищить довговічність клинового ременя. Радіус арки R ременя 1 визначено з умови рівності довжини дуги його арки  AB і сумарної довжини двох бічних сторін одного клина поліклинового ременя відомої передачі: R 2h , (1)   cos(  / 2) де h - висота клину поліклинового ременя відомої передачі;   140 ;   40 - кут між бічними сторонами клина поліклинового ременя відомої передачі. 35 40 Висота поперечного перерізу ременя 1, креслення: HO  hO  O  y  R  [1  cos(  / 2)]  H  h  0,5   , (2) тут розміри H ,  взяті з відомої передачі для поліклинових ременів відповідного типорозміру. Ширина одного арочного виступу ременя 1, креслення: S  2  R  sin( / 2) . (3) Площа поперечного перерізу одного арочного виступу ременя 1: AO  R  [0,5  R  (  sin )  2  (H  h  0,5  )  sin( / 2)] . (4) Основні параметри перерізів ременя 1 з поліарочним профілем наведено в таблиці. Позначення перерізів ременя 1 з поліарочним профілем: K O , ЛO , МO , прийняті за аналогією з позначеннями перерізів клинових ременів відомої передачі: К , Л , М . Таблиця Переріз R S / SO H / HO A1 / A O К / КО 2,0 1,7/3,8 4/3 4,8/10,1 Л / ЛО 4,2 3,5/7,9 9,5/7,4 25/53 М / МО 9,0 7,5/16,9 16,7/12,3 86,8/180,7 45 1 UA 113818 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Передача з ременем поліарочного профілю, що містить ремінь, яка відрізняється тим, що на його внутрішній поверхні розташовані поздовжні виступи з арочним профілем у поперечному перерізі з наступними параметрами: 2h ,   cos(  / 2) де R - радіус арки сегментної частини поперечного перерізу ременя поліарочного профілю; h - висота клину поліклинового ременя відомої передачі; R   140 - центральний кут арки ременя поліарочного профілю; 10   40 - кут між бічними сторонами клина поліклинового ременя відомої передачі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
