Зубчаста ремінна передача

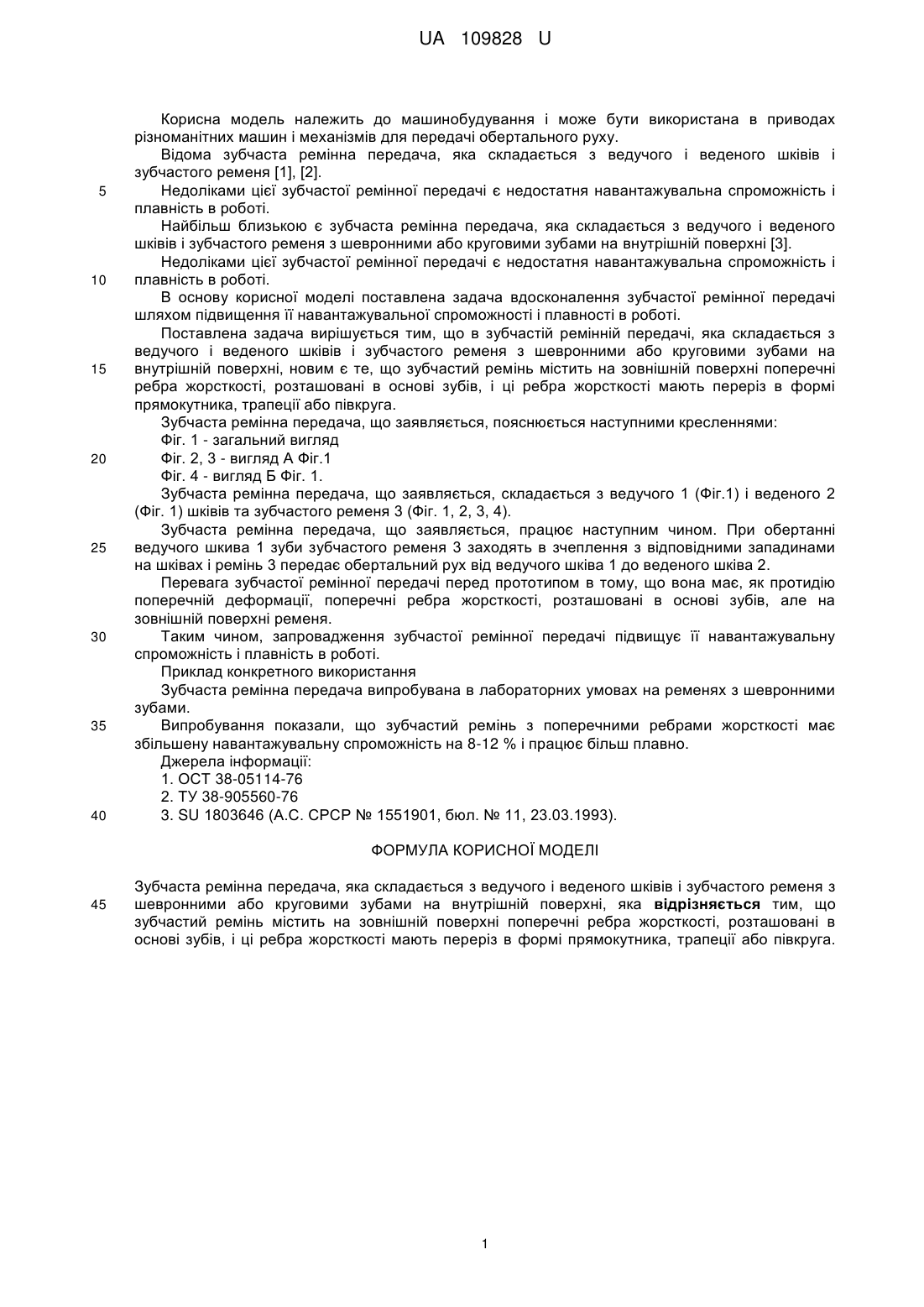

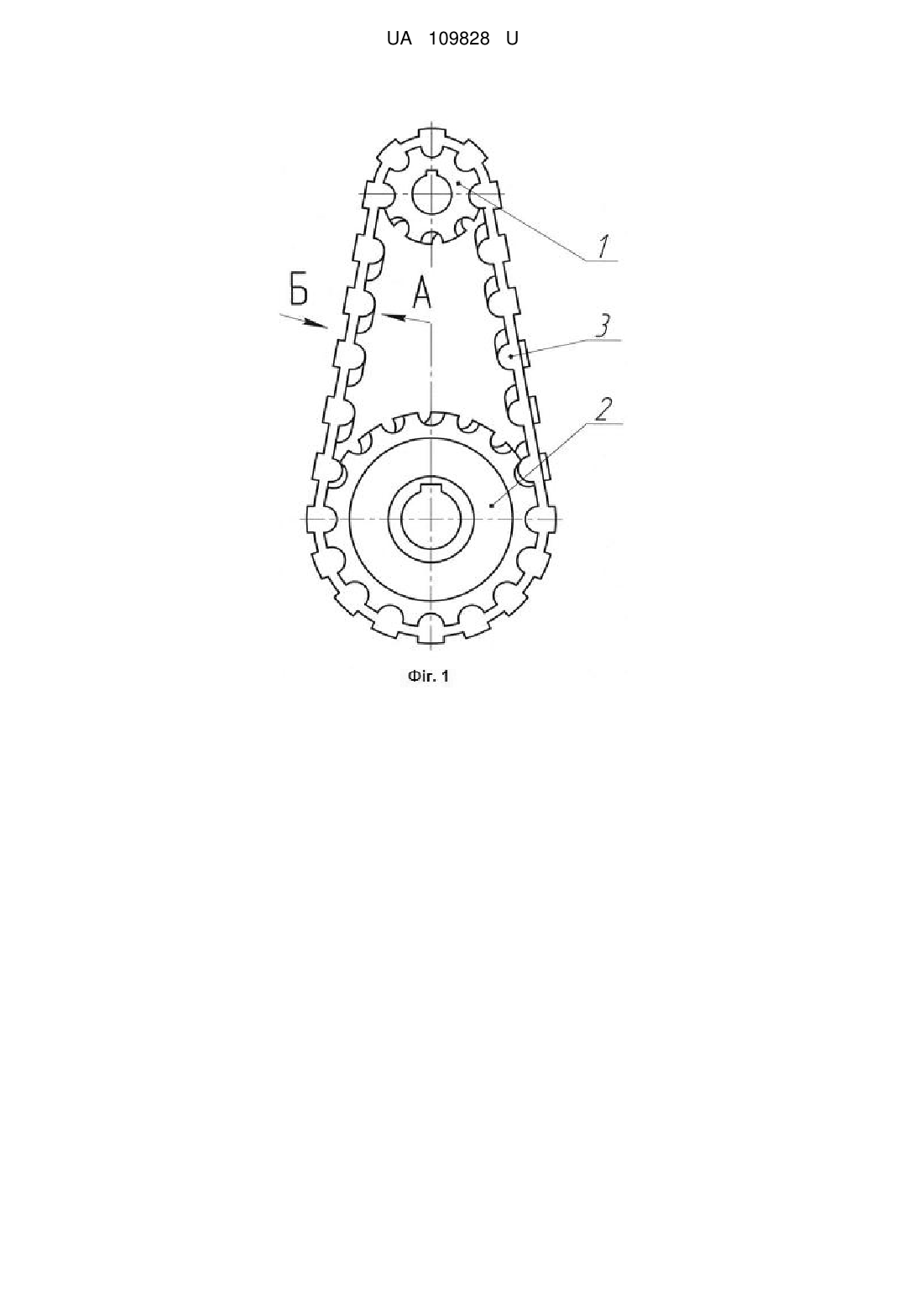

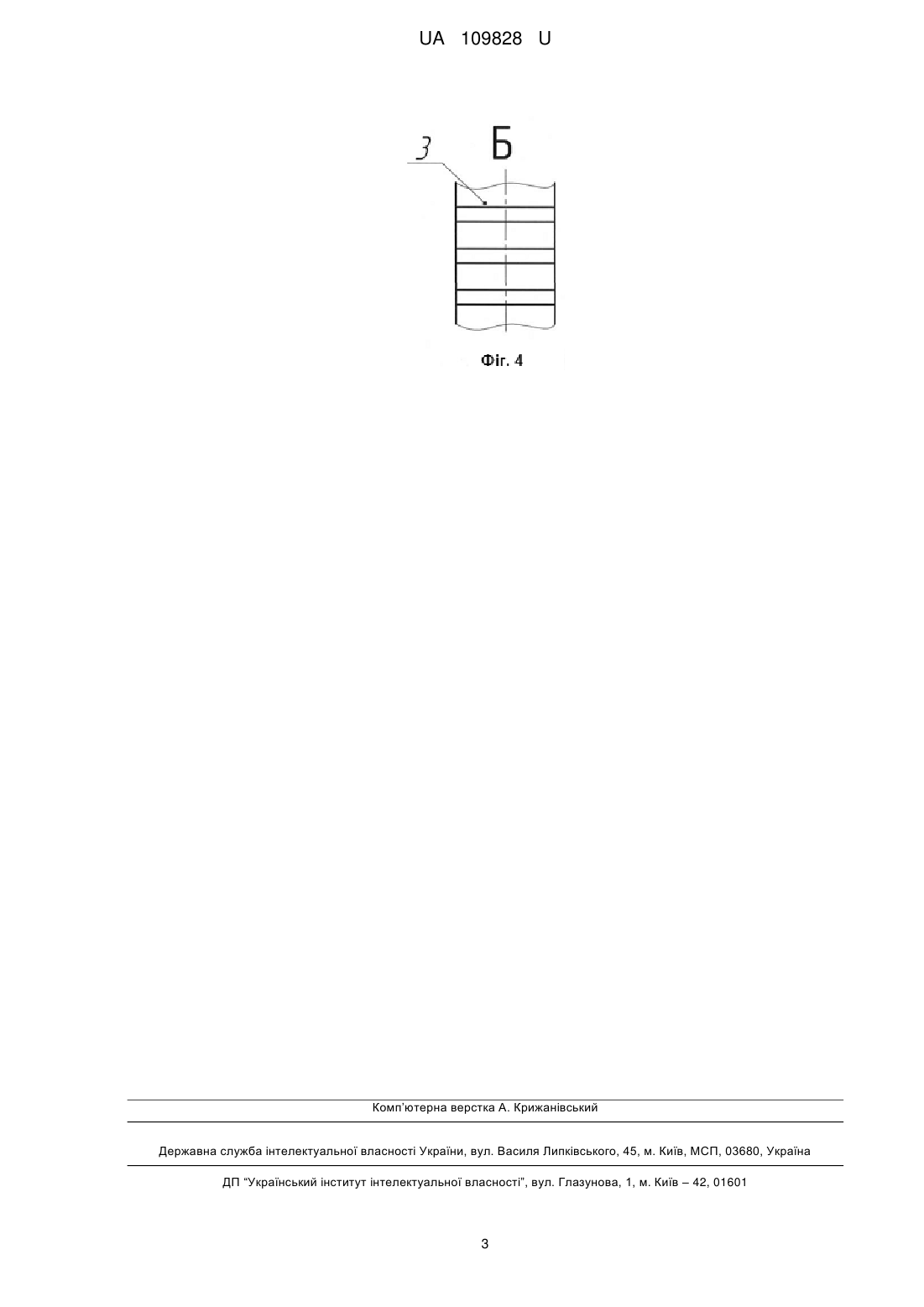

Реферат: UA 109828 U UA 109828 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і може бути використана в приводах різноманітних машин і механізмів для передачі обертального руху. Відома зубчаста ремінна передача, яка складається з ведучого і веденого шківів і зубчастого ременя [1], [2]. Недоліками цієї зубчастої ремінної передачі є недостатня навантажувальна спроможність і плавність в роботі. Найбільш близькою є зубчаста ремінна передача, яка складається з ведучого і веденого шківів і зубчастого ременя з шевронними або круговими зубами на внутрішній поверхні [3]. Недоліками цієї зубчастої ремінної передачі є недостатня навантажувальна спроможність і плавність в роботі. В основу корисної моделі поставлена задача вдосконалення зубчастої ремінної передачі шляхом підвищення її навантажувальної спроможності і плавності в роботі. Поставлена задача вирішується тим, що в зубчастій ремінній передачі, яка складається з ведучого і веденого шківів і зубчастого ременя з шевронними або круговими зубами на внутрішній поверхні, новим є те, що зубчастий ремінь містить на зовнішній поверхні поперечні ребра жорсткості, розташовані в основі зубів, і ці ребра жорсткості мають переріз в формі прямокутника, трапеції або півкруга. Зубчаста ремінна передача, що заявляється, пояснюється наступними кресленнями: Фіг. 1 - загальний вигляд Фіг. 2, 3 - вигляд А Фіг.1 Фіг. 4 - вигляд Б Фіг. 1. Зубчаста ремінна передача, що заявляється, складається з ведучого 1 (Фіг.1) і веденого 2 (Фіг. 1) шківів та зубчастого ременя 3 (Фіг. 1, 2, 3, 4). Зубчаста ремінна передача, що заявляється, працює наступним чином. При обертанні ведучого шкива 1 зуби зубчастого ременя 3 заходять в зчеплення з відповідними западинами на шківах і ремінь 3 передає обертальний рух від ведучого шківа 1 до веденого шківа 2. Перевага зубчастої ремінної передачі перед прототипом в тому, що вона має, як протидію поперечній деформації, поперечні ребра жорсткості, розташовані в основі зубів, але на зовнішній поверхні ременя. Таким чином, запровадження зубчастої ремінної передачі підвищує її навантажувальну спроможність і плавність в роботі. Приклад конкретного використання Зубчаста ремінна передача випробувана в лабораторних умовах на ременях з шевронними зубами. Випробування показали, що зубчастий ремінь з поперечними ребрами жорсткості має збільшену навантажувальну спроможність на 8-12 % і працює більш плавно. Джерела інформації: 1. ОСТ 38-05114-76 2. ТУ 38-905560-76 3. SU 1803646 (А.С. СРСР № 1551901, бюл. № 11, 23.03.1993). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Зубчаста ремінна передача, яка складається з ведучого і веденого шківів і зубчастого ременя з шевронними або круговими зубами на внутрішній поверхні, яка відрізняється тим, що зубчастий ремінь містить на зовнішній поверхні поперечні ребра жорсткості, розташовані в основі зубів, і ці ребра жорсткості мають переріз в формі прямокутника, трапеції або півкруга. 1 UA 109828 U 2 UA 109828 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
