Вібраційна сушарка

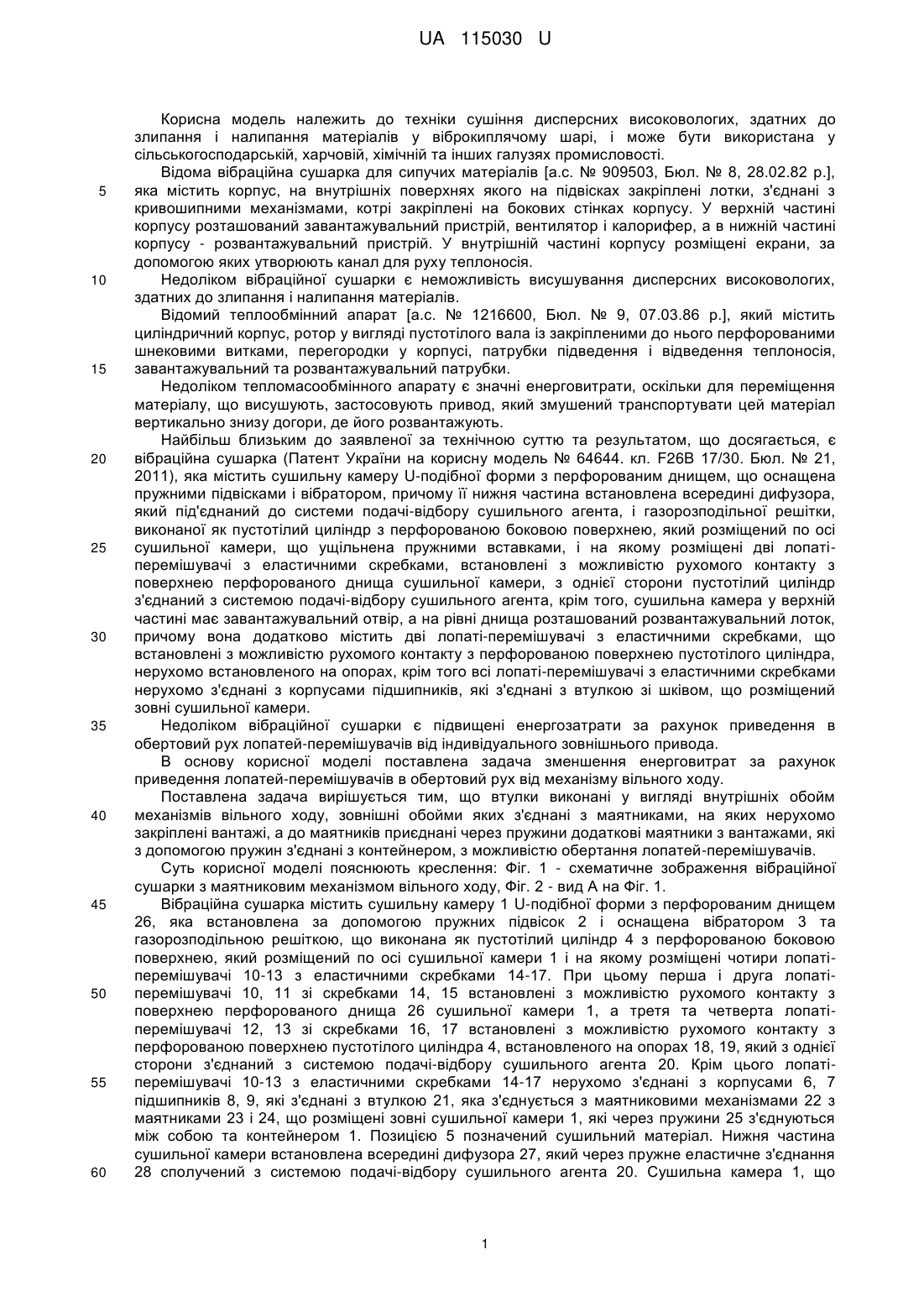

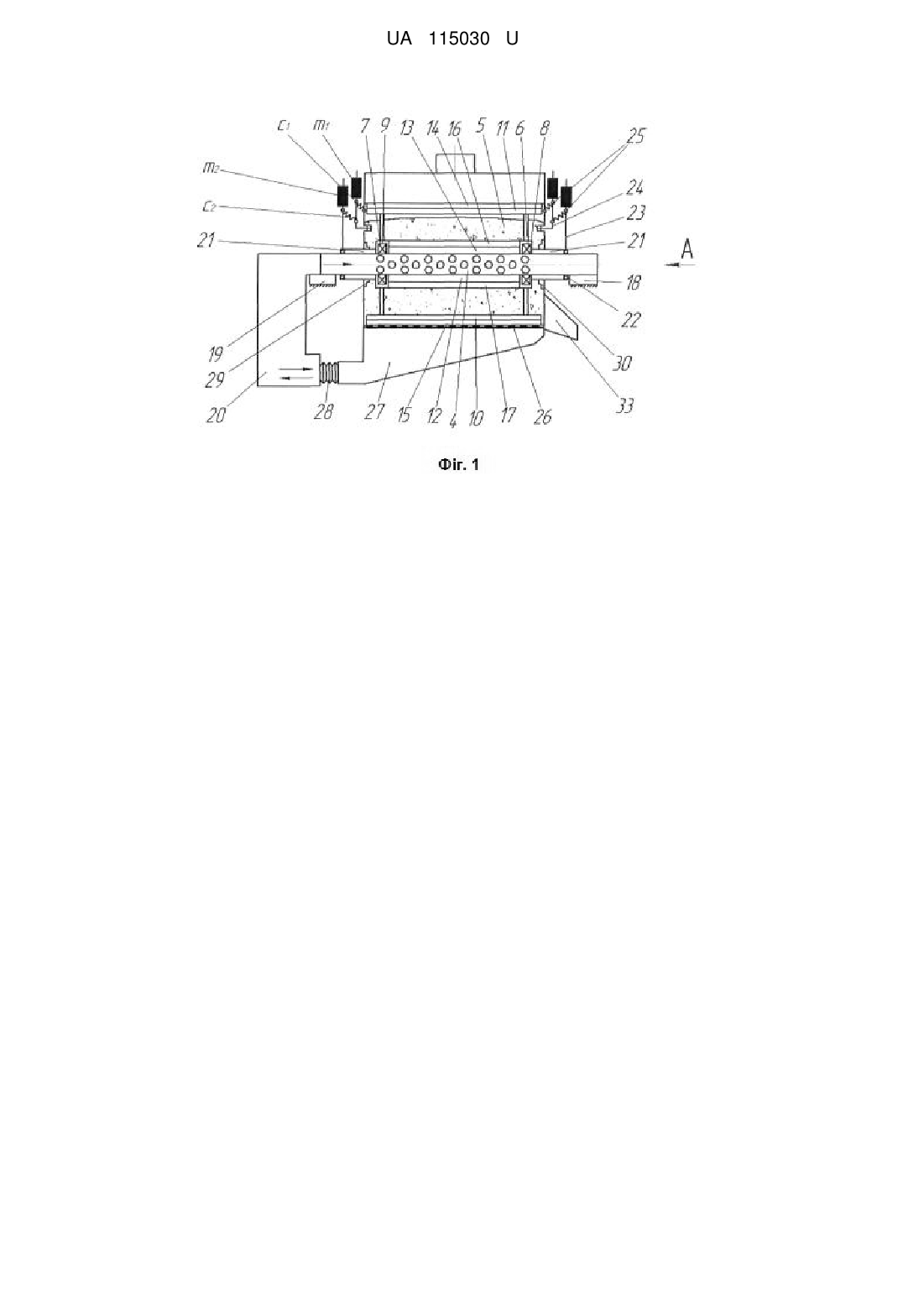

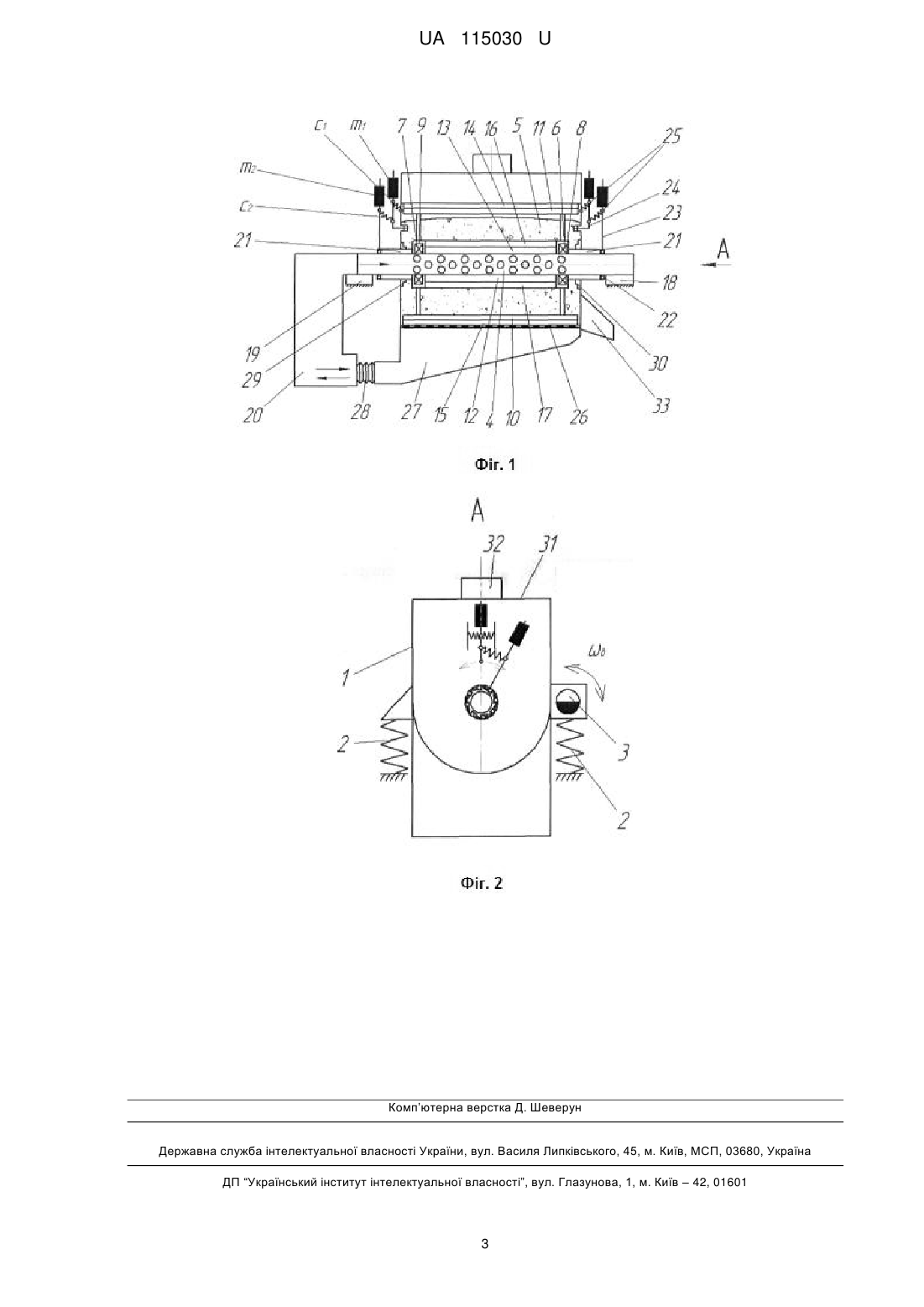

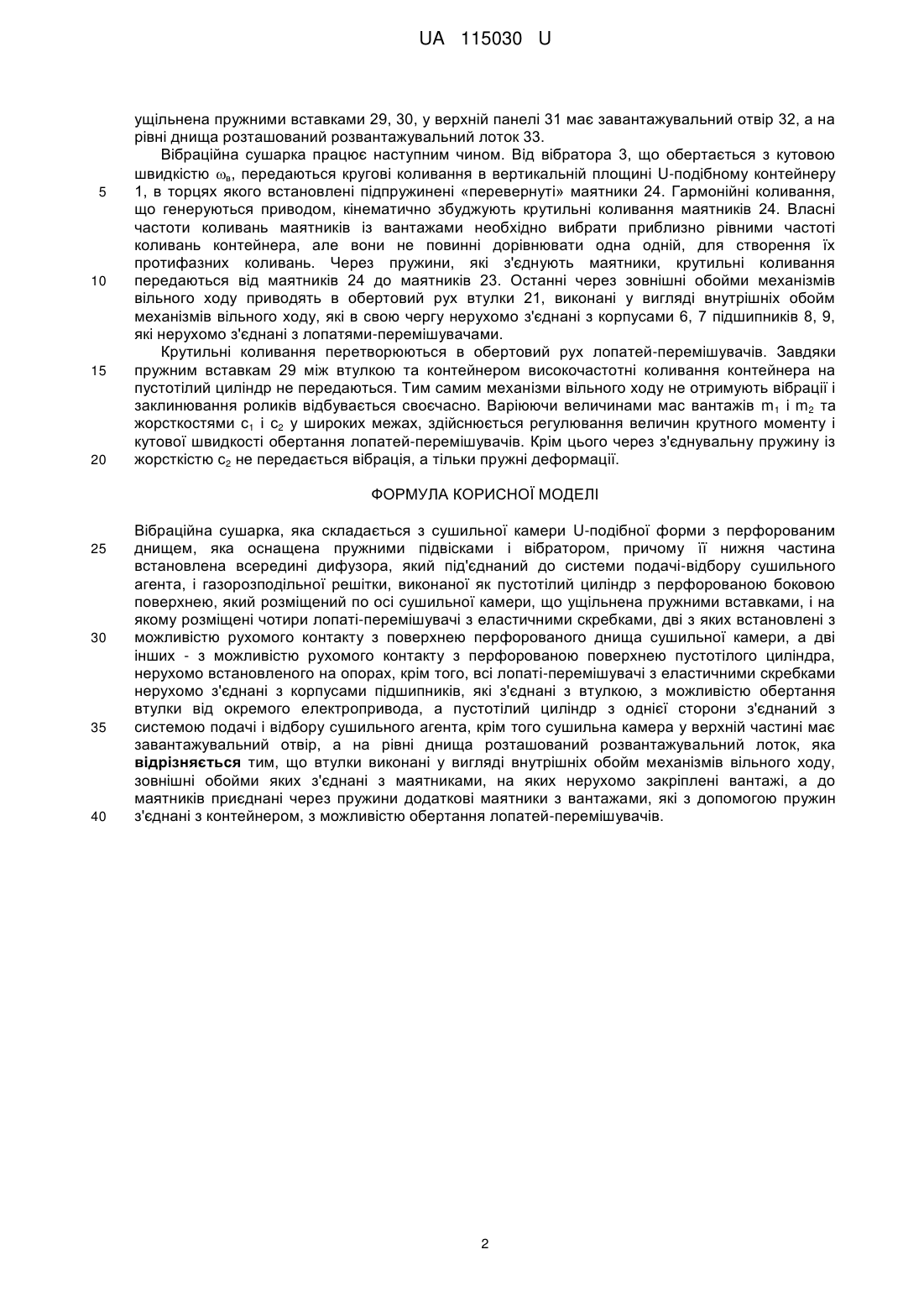

Реферат: Вібраційна сушарка складається з сушильної камери U-подібної форми з перфорованим днищем, яка оснащена пружними підвісками і вібратором, причому її нижня частина встановлена всередині дифузора, який під'єднаний до системи подачі-відбору сушильного агента, і газорозподільної решітки, виконаної як пустотілий циліндр з перфорованою боковою поверхнею, який розміщений по осі сушильної камери, що ущільнена пружними вставками, і на якому розміщені чотири лопаті-перемішувачі з еластичними скребками, дві з яких встановлені з можливістю рухомого контакту з поверхнею перфорованого днища сушильної камери, а дві інших - з можливістю рухомого контакту з перфорованою поверхнею пустотілого циліндра, нерухомо встановленого на опорах. Всі лопаті-перемішувачі з еластичними скребками нерухомо з'єднані з корпусами підшипників, які з'єднані з втулкою, з можливістю обертання втулки від окремого електропривода. Пустотілий циліндр з однієї сторони з'єднаний з системою подачі і відбору сушильного агента. Сушильна камера у верхній частині має завантажувальний отвір. На рівні днища розташований розвантажувальний лоток. Втулки виконані у вигляді внутрішніх обойм механізмів вільного ходу, зовнішні обойми яких з'єднані з маятниками, на яких нерухомо закріплені вантажі. До маятників приєднані через пружини додаткові маятники з вантажами, які з допомогою пружин з'єднані з контейнером, з можливістю обертання лопатейперемішувачів. UA 115030 U (54) ВІБРАЦІЙНА СУШАРКА UA 115030 U UA 115030 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки сушіння дисперсних високовологих, здатних до злипання і налипання матеріалів у віброкиплячому шарі, і може бути використана у сільськогосподарській, харчовій, хімічній та інших галузях промисловості. Відома вібраційна сушарка для сипучих матеріалів [а.с. № 909503, Бюл. № 8, 28.02.82 р.], яка містить корпус, на внутрішніх поверхнях якого на підвісках закріплені лотки, з'єднані з кривошипними механізмами, котрі закріплені на бокових стінках корпусу. У верхній частині корпусу розташований завантажувальний пристрій, вентилятор і калорифер, а в нижній частині корпусу - розвантажувальний пристрій. У внутрішній частині корпусу розміщені екрани, за допомогою яких утворюють канал для руху теплоносія. Недоліком вібраційної сушарки є неможливість висушування дисперсних високовологих, здатних до злипання і налипання матеріалів. Відомий теплообмінний апарат [а.с. № 1216600, Бюл. № 9, 07.03.86 р.], який містить циліндричний корпус, ротор у вигляді пустотілого вала із закріпленими до нього перфорованими шнековими витками, перегородки у корпусі, патрубки підведення і відведення теплоносія, завантажувальний та розвантажувальний патрубки. Недоліком тепломасообмінного апарату є значні енерговитрати, оскільки для переміщення матеріалу, що висушують, застосовують привод, який змушений транспортувати цей матеріал вертикально знизу догори, де його розвантажують. Найбільш близьким до заявленої за технічною суттю та результатом, що досягається, є вібраційна сушарка (Патент України на корисну модель № 64644. кл. F26B 17/30. Бюл. № 21, 2011), яка містить сушильну камеру U-подібної форми з перфорованим днищем, що оснащена пружними підвісками і вібратором, причому її нижня частина встановлена всередині дифузора, який під'єднаний до системи подачі-відбору сушильного агента, і газорозподільної решітки, виконаної як пустотілий циліндр з перфорованою боковою поверхнею, який розміщений по осі сушильної камери, що ущільнена пружними вставками, і на якому розміщені дві лопатіперемішувачі з еластичними скребками, встановлені з можливістю рухомого контакту з поверхнею перфорованого днища сушильної камери, з однієї сторони пустотілий циліндр з'єднаний з системою подачі-відбору сушильного агента, крім того, сушильна камера у верхній частині має завантажувальний отвір, а на рівні днища розташований розвантажувальний лоток, причому вона додатково містить дві лопаті-перемішувачі з еластичними скребками, що встановлені з можливістю рухомого контакту з перфорованою поверхнею пустотілого циліндра, нерухомо встановленого на опорах, крім того всі лопаті-перемішувачі з еластичними скребками нерухомо з'єднані з корпусами підшипників, які з'єднані з втулкою зі шківом, що розміщений зовні сушильної камери. Недоліком вібраційної сушарки є підвищені енергозатрати за рахунок приведення в обертовий рух лопатей-перемішувачів від індивідуального зовнішнього привода. В основу корисної моделі поставлена задача зменшення енерговитрат за рахунок приведення лопатей-перемішувачів в обертовий рух від механізму вільного ходу. Поставлена задача вирішується тим, що втулки виконані у вигляді внутрішніх обойм механізмів вільного ходу, зовнішні обойми яких з'єднані з маятниками, на яких нерухомо закріплені вантажі, а до маятників приєднані через пружини додаткові маятники з вантажами, які з допомогою пружин з'єднані з контейнером, з можливістю обертання лопатей-перемішувачів. Суть корисної моделі пояснюють креслення: Фіг. 1 - схематичне зображення вібраційної сушарки з маятниковим механізмом вільного ходу, Фіг. 2 - вид А на Фіг. 1. Вібраційна сушарка містить сушильну камеру 1 U-подібної форми з перфорованим днищем 26, яка встановлена за допомогою пружних підвісок 2 і оснащена вібратором 3 та газорозподільною решіткою, що виконана як пустотілий циліндр 4 з перфорованою боковою поверхнею, який розміщений по осі сушильної камери 1 і на якому розміщені чотири лопатіперемішувачі 10-13 з еластичними скребками 14-17. При цьому перша і друга лопатіперемішувачі 10, 11 зі скребками 14, 15 встановлені з можливістю рухомого контакту з поверхнею перфорованого днища 26 сушильної камери 1, а третя та четверта лопатіперемішувачі 12, 13 зі скребками 16, 17 встановлені з можливістю рухомого контакту з перфорованою поверхнею пустотілого циліндра 4, встановленого на опорах 18, 19, який з однієї сторони з'єднаний з системою подачі-відбору сушильного агента 20. Крім цього лопатіперемішувачі 10-13 з еластичними скребками 14-17 нерухомо з'єднані з корпусами 6, 7 підшипників 8, 9, які з'єднані з втулкою 21, яка з'єднується з маятниковими механізмами 22 з маятниками 23 і 24, що розміщені зовні сушильної камери 1, які через пружини 25 з'єднуються між собою та контейнером 1. Позицією 5 позначений сушильний матеріал. Нижня частина сушильної камери встановлена всередині дифузора 27, який через пружне еластичне з'єднання 28 сполучений з системою подачі-відбору сушильного агента 20. Сушильна камера 1, що 1 UA 115030 U 5 10 15 20 ущільнена пружними вставками 29, 30, у верхній панелі 31 має завантажувальний отвір 32, а на рівні днища розташований розвантажувальний лоток 33. Вібраційна сушарка працює наступним чином. Від вібратора 3, що обертається з кутовою швидкістю в, передаються кругові коливання в вертикальній площині U-подібному контейнеру 1, в торцях якого встановлені підпружинені «перевернуті» маятники 24. Гармонійні коливання, що генеруються приводом, кінематично збуджують крутильні коливання маятників 24. Власні частоти коливань маятників із вантажами необхідно вибрати приблизно рівними частоті коливань контейнера, але вони не повинні дорівнювати одна одній, для створення їх протифазних коливань. Через пружини, які з'єднують маятники, крутильні коливання передаються від маятників 24 до маятників 23. Останні через зовнішні обойми механізмів вільного ходу приводять в обертовий рух втулки 21, виконані у вигляді внутрішніх обойм механізмів вільного ходу, які в свою чергу нерухомо з'єднані з корпусами 6, 7 підшипників 8, 9, які нерухомо з'єднані з лопатями-перемішувачами. Крутильні коливання перетворюються в обертовий рух лопатей-перемішувачів. Завдяки пружним вставкам 29 між втулкою та контейнером високочастотні коливання контейнера на пустотілий циліндр не передаються. Тим самим механізми вільного ходу не отримують вібрації і заклинювання роликів відбувається своєчасно. Варіюючи величинами мас вантажів m1 і m2 та жорсткостями с1 і с2 у широких межах, здійснюється регулювання величин крутного моменту і кутової швидкості обертання лопатей-перемішувачів. Крім цього через з'єднувальну пружину із жорсткістю с2 не передається вібрація, а тільки пружні деформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 Вібраційна сушарка, яка складається з сушильної камери U-подібної форми з перфорованим днищем, яка оснащена пружними підвісками і вібратором, причому її нижня частина встановлена всередині дифузора, який під'єднаний до системи подачі-відбору сушильного агента, і газорозподільної решітки, виконаної як пустотілий циліндр з перфорованою боковою поверхнею, який розміщений по осі сушильної камери, що ущільнена пружними вставками, і на якому розміщені чотири лопаті-перемішувачі з еластичними скребками, дві з яких встановлені з можливістю рухомого контакту з поверхнею перфорованого днища сушильної камери, а дві інших - з можливістю рухомого контакту з перфорованою поверхнею пустотілого циліндра, нерухомо встановленого на опорах, крім того, всі лопаті-перемішувачі з еластичними скребками нерухомо з'єднані з корпусами підшипників, які з'єднані з втулкою, з можливістю обертання втулки від окремого електропривода, а пустотілий циліндр з однієї сторони з'єднаний з системою подачі і відбору сушильного агента, крім того сушильна камера у верхній частині має завантажувальний отвір, а на рівні днища розташований розвантажувальний лоток, яка відрізняється тим, що втулки виконані у вигляді внутрішніх обойм механізмів вільного ходу, зовнішні обойми яких з'єднані з маятниками, на яких нерухомо закріплені вантажі, а до маятників приєднані через пружини додаткові маятники з вантажами, які з допомогою пружин з'єднані з контейнером, з можливістю обертання лопатей-перемішувачів. 2 UA 115030 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
