Виносна клавіатура приладу контрольно-приймального охоронного

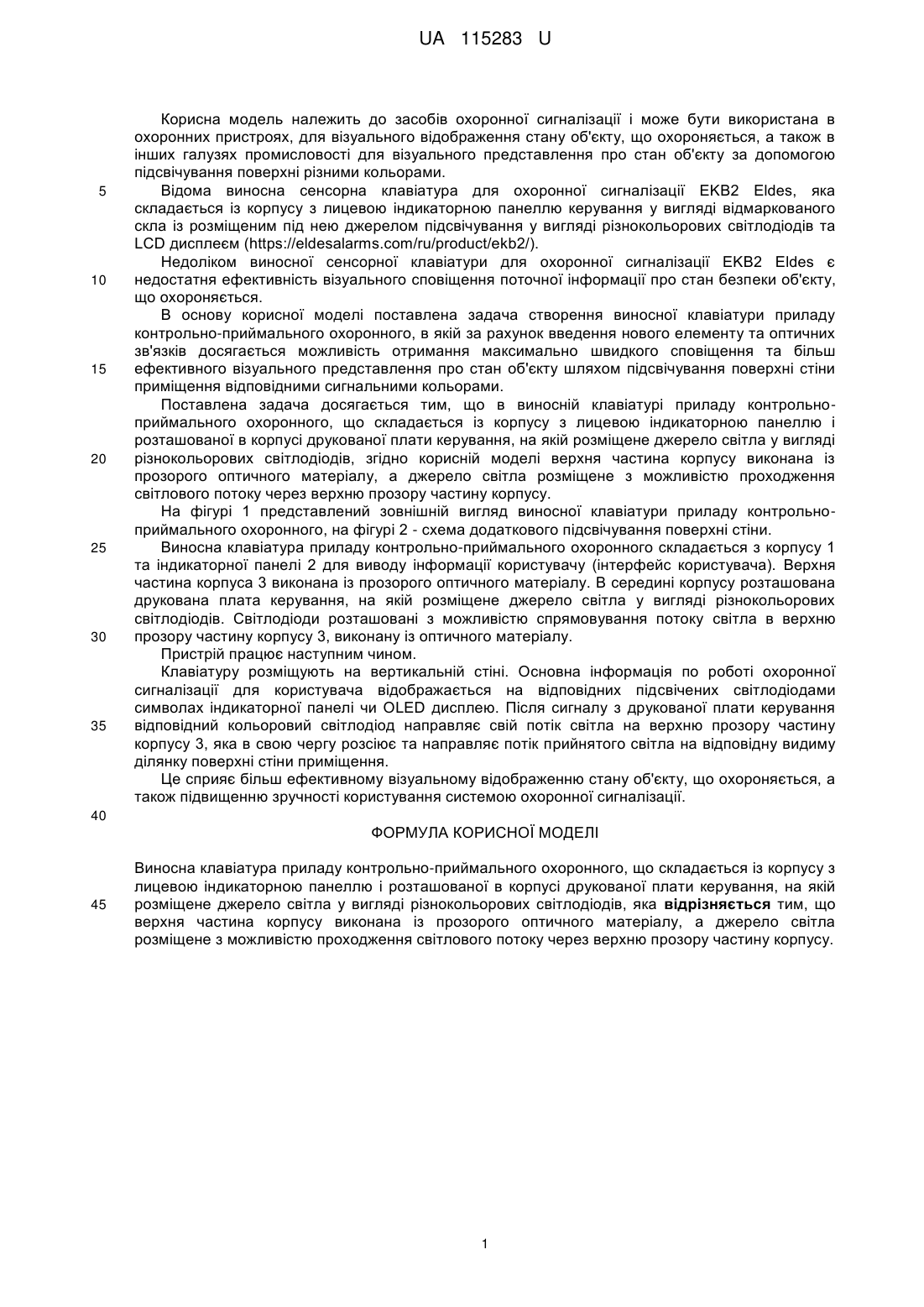

Реферат: Виносна клавіатура приладу контрольно-приймального охоронного, що складається із корпусу з лицевою індикаторною панеллю і розташованої в корпусі друкованої плати керування, на якій розміщене джерело світла у вигляді різнокольорових світлодіодів, причому верхня частина корпусу виконана із прозорого оптичного матеріалу, а джерело світла розміщене з можливістю проходження світлового потоку через верхню прозору частину корпусу. UA 115283 U (54) ВИНОСНА КЛАВІАТУРА ПРИЛАДУ КОНТРОЛЬНО-ПРИЙМАЛЬНОГО ОХОРОННОГО UA 115283 U UA 115283 U 5 10 15 20 25 30 35 Корисна модель належить до засобів охоронної сигналізації і може бути використана в охоронних пристроях, для візуального відображення стану об'єкту, що охороняється, а також в інших галузях промисловості для візуального представлення про стан об'єкту за допомогою підсвічування поверхні різними кольорами. Відома виносна сенсорна клавіатура для охоронної сигналізації EKB2 Eldes, яка складається із корпусу з лицевою індикаторною панеллю керування у вигляді відмаркованого скла із розміщеним під нею джерелом підсвічування у вигляді різнокольорових світлодіодів та LCD дисплеєм (https://eldesalarms.com/ru/product/ekb2/). Недоліком виносної сенсорної клавіатури для охоронної сигналізації EKB2 Eldes є недостатня ефективність візуального сповіщення поточної інформації про стан безпеки об'єкту, що охороняється. В основу корисної моделі поставлена задача створення виносної клавіатури приладу контрольно-приймального охоронного, в якій за рахунок введення нового елементу та оптичних зв'язків досягається можливість отримання максимально швидкого сповіщення та більш ефективного візуального представлення про стан об'єкту шляхом підсвічування поверхні стіни приміщення відповідними сигнальними кольорами. Поставлена задача досягається тим, що в виносній клавіатурі приладу контрольноприймального охоронного, що складається із корпусу з лицевою індикаторною панеллю і розташованої в корпусі друкованої плати керування, на якій розміщене джерело світла у вигляді різнокольорових світлодіодів, згідно корисній моделі верхня частина корпусу виконана із прозорого оптичного матеріалу, а джерело світла розміщене з можливістю проходження світлового потоку через верхню прозору частину корпусу. На фігурі 1 представлений зовнішній вигляд виносної клавіатури приладу контрольноприймального охоронного, на фігурі 2 - схема додаткового підсвічування поверхні стіни. Виносна клавіатура приладу контрольно-приймального охоронного складається з корпусу 1 та індикаторної панелі 2 для виводу інформації користувачу (інтерфейс користувача). Верхня частина корпуса 3 виконана із прозорого оптичного матеріалу. В середині корпусу розташована друкована плата керування, на якій розміщене джерело світла у вигляді різнокольорових світлодіодів. Світлодіоди розташовані з можливістю спрямовування потоку світла в верхню прозору частину корпусу 3, виконану із оптичного матеріалу. Пристрій працює наступним чином. Клавіатуру розміщують на вертикальній стіні. Основна інформація по роботі охоронної сигналізації для користувача відображається на відповідних підсвічених світлодіодами символах індикаторної панелі чи OLED дисплею. Після сигналу з друкованої плати керування відповідний кольоровий світлодіод направляє свій потік світла на верхню прозору частину корпусу 3, яка в свою чергу розсіює та направляє потік прийнятого світла на відповідну видиму ділянку поверхні стіни приміщення. Це сприяє більш ефективному візуальному відображенню стану об'єкту, що охороняється, а також підвищенню зручності користування системою охоронної сигналізації. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Виносна клавіатура приладу контрольно-приймального охоронного, що складається із корпусу з лицевою індикаторною панеллю і розташованої в корпусі друкованої плати керування, на якій розміщене джерело світла у вигляді різнокольорових світлодіодів, яка відрізняється тим, що верхня частина корпусу виконана із прозорого оптичного матеріалу, а джерело світла розміщене з можливістю проходження світлового потоку через верхню прозору частину корпусу. 1 UA 115283 U 2 UA 115283 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
