Кришка для закупорювання скляних консервних банок

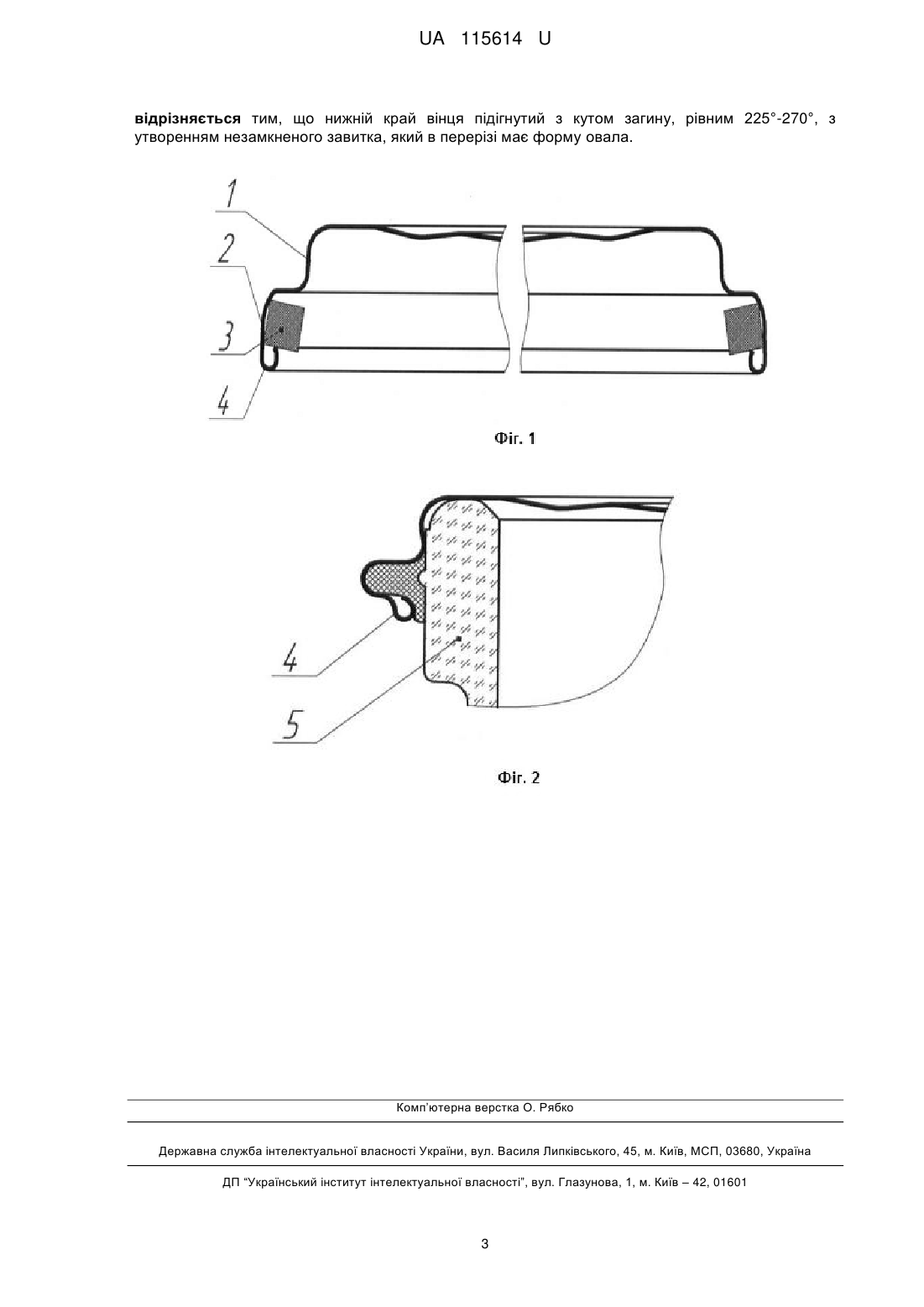

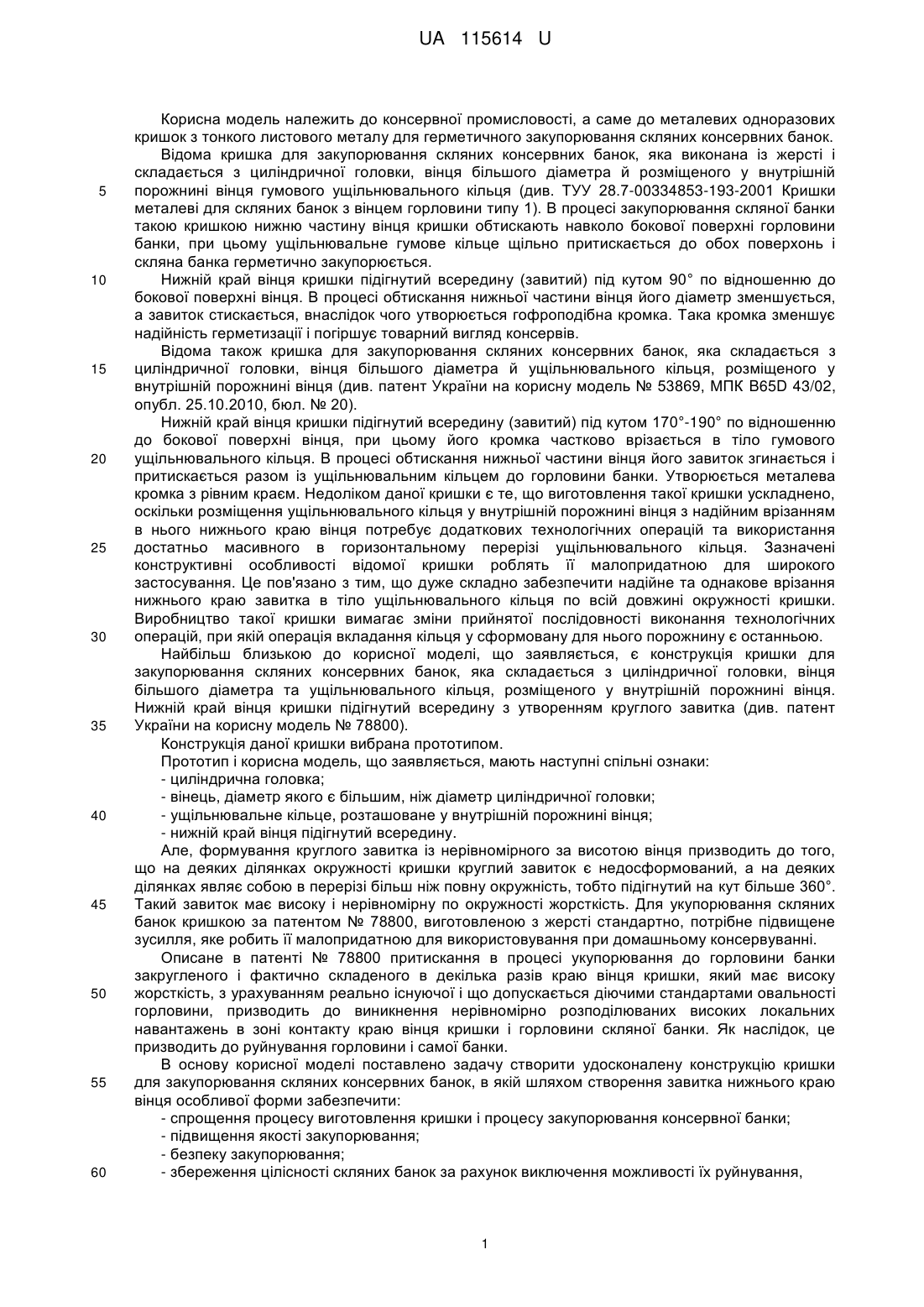

Реферат: Кришка для закупорювання скляних консервних банок складається з циліндричної головки, вінця, діаметр якого є більшим ніж діаметр циліндричної головки, та ущільнювального кільця, розташованого у внутрішній порожнині вінця, нижній край якого підігнутий всередину. Нижній край вінця підігнутий з кутом загину, рівним 225°-270°, з утворенням незамкненого завитка, який в перерізі має форму овала. UA 115614 U (12) UA 115614 U UA 115614 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до консервної промисловості, а саме до металевих одноразових кришок з тонкого листового металу для герметичного закупорювання скляних консервних банок. Відома кришка для закупорювання скляних консервних банок, яка виконана із жерсті і складається з циліндричної головки, вінця більшого діаметра й розміщеного у внутрішній порожнині вінця гумового ущільнювального кільця (див. ТУУ 28.7-00334853-193-2001 Кришки металеві для скляних банок з вінцем горловини типу 1). В процесі закупорювання скляної банки такою кришкою нижню частину вінця кришки обтискають навколо бокової поверхні горловини банки, при цьому ущільнювальне гумове кільце щільно притискається до обох поверхонь і скляна банка герметично закупорюється. Нижній край вінця кришки підігнутий всередину (завитий) під кутом 90° по відношенню до бокової поверхні вінця. В процесі обтискання нижньої частини вінця його діаметр зменшується, а завиток стискається, внаслідок чого утворюється гофроподібна кромка. Така кромка зменшує надійність герметизації і погіршує товарний вигляд консервів. Відома також кришка для закупорювання скляних консервних банок, яка складається з циліндричної головки, вінця більшого діаметра й ущільнювального кільця, розміщеного у внутрішній порожнині вінця (див. патент України на корисну модель № 53869, МПК B65D 43/02, опубл. 25.10.2010, бюл. № 20). Нижній край вінця кришки підігнутий всередину (завитий) під кутом 170°-190° по відношенню до бокової поверхні вінця, при цьому його кромка частково врізається в тіло гумового ущільнювального кільця. В процесі обтискання нижньої частини вінця його завиток згинається і притискається разом із ущільнювальним кільцем до горловини банки. Утворюється металева кромка з рівним краєм. Недоліком даної кришки є те, що виготовлення такої кришки ускладнено, оскільки розміщення ущільнювального кільця у внутрішній порожнині вінця з надійним врізанням в нього нижнього краю вінця потребує додаткових технологічних операцій та використання достатньо масивного в горизонтальному перерізі ущільнювального кільця. Зазначені конструктивні особливості відомої кришки роблять її малопридатною для широкого застосування. Це пов'язано з тим, що дуже складно забезпечити надійне та однакове врізання нижнього краю завитка в тіло ущільнювального кільця по всій довжині окружності кришки. Виробництво такої кришки вимагає зміни прийнятої послідовності виконання технологічних операцій, при якій операція вкладання кільця у сформовану для нього порожнину є останньою. Найбільш близькою до корисної моделі, що заявляється, є конструкція кришки для закупорювання скляних консервних банок, яка складається з циліндричної головки, вінця більшого діаметра та ущільнювального кільця, розміщеного у внутрішній порожнині вінця. Нижній край вінця кришки підігнутий всередину з утворенням круглого завитка (див. патент України на корисну модель № 78800). Конструкція даної кришки вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - циліндрична головка; - вінець, діаметр якого є більшим, ніж діаметр циліндричної головки; - ущільнювальне кільце, розташоване у внутрішній порожнині вінця; - нижній край вінця підігнутий всередину. Але, формування круглого завитка із нерівномірного за висотою вінця призводить до того, що на деяких ділянках окружності кришки круглий завиток є недосформований, а на деяких ділянках являє собою в перерізі більш ніж повну окружність, тобто підігнутий на кут більше 360°. Такий завиток має високу і нерівномірну по окружності жорсткість. Для укупорювання скляних банок кришкою за патентом № 78800, виготовленою з жерсті стандартно, потрібне підвищене зусилля, яке робить її малопридатною для використовування при домашньому консервуванні. Описане в патенті № 78800 притискання в процесі укупорювання до горловини банки закругленого і фактично складеного в декілька разів краю вінця кришки, який має високу жорсткість, з урахуванням реально існуючої і що допускається діючими стандартами овальності горловини, призводить до виникнення нерівномірно розподілюваних високих локальних навантажень в зоні контакту краю вінця кришки і горловини скляної банки. Як наслідок, це призводить до руйнування горловини і самої банки. В основу корисної моделі поставлено задачу створити удосконалену конструкцію кришки для закупорювання скляних консервних банок, в якій шляхом створення завитка нижнього краю вінця особливої форми забезпечити: - спрощення процесу виготовлення кришки і процесу закупорювання консервної банки; - підвищення якості закупорювання; - безпеку закупорювання; - збереження цілісності скляних банок за рахунок виключення можливості їх руйнування, 1 UA 115614 U 5 10 15 20 25 30 35 40 45 50 а також - зменшення витрат за рахунок зменшення товщини металу, з якого виготовляються кришки; - підвищення ефективності і надійності укупорювання, особливо в домашніх умовах. Поставлена задача вирішена конструкцією кришки для закупорювання скляних банок, що складається з циліндричної головки, вінця, діаметр якого є більшим ніж діаметр циліндричної головки, та ущільнювального кільця, розташованого у внутрішній порожнині вінця, нижній край якого підігнутий всередину, яка відрізняється тим, що нижній край вінця підігнутий з кутом загину, рівним 225° - 270°, з утворенням незамкненого завитка, який в перерізі має форму овала. Принципова новизна рішення, що заявляється, полягає в наступному: - нижній кінець вінця підігнутий під іншим кутом, а саме 225° - 270°; - завиток виконаний незамкненим (у прототипі - завиток замкнений, круглий); - завиток в перерізі має форму овала (у прототипі завиток має форму кола). При цьому нерівномірність висоти вінця заготовки кришки в даному рішенні призводить лише до локальних по окружності кришки змін кута загину в указаних межах. Заявлена конструкція забезпечує наступний технічний результат: 1) зменшення зусилля при ручному укупорюванні скляних банок; 2) зменшення локальних навантажень в зоні контакту краю вінця кришки і горловини скляної банки, що забезпечує виключення руйнування скляної банки; 3) спрощення виготовлення кришки і закупорювання банки; 4) зменшення витрат за рахунок економії металу на виготовлення кришки. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом можна пояснити наступним. Вказаний технічний результат досягається завдяки таким ознакам: - кут загину 225° - 270°; - завиток незамкнений; - завиток в перерізі має форму овала. Вище по тексту при характеристиці недоліків аналогів і прототипу, було вказано про наслідки, які пов'язані з нерівномірністю за висотою вінця заготовки. Відсутність необхідності врізання нижнього краю вінця в тіло ущільнювального кільця дає можливість зберегти існуючу послідовність технологічних операцій при виробництві кришок, коли кільце вкладається в призначену для нього порожнину повністю сформованої металевої заготовки. Незамкнений переріз завитка і його еліптична (овальна) в перерізі форма дозволяють забезпечити прийнятне для ручного укупорювання невелике зусилля закочування і виключити великі локальні навантаження в зоні контакту краю вінця кришки і горловини скляної банки. Кришка для закупорювання скляних консервних банок зображена на кресленні, де: фіг. 1 - поперечний переріз кришки; фіг. 2 - кришка на горловині банки. Кришка для закупорювання скляних консервних банок складається з циліндричної головки 1, вінця 2 та ущільнювального кільця 3. Діаметр вінця 2 є більшим, ніж діаметр циліндричної головки 1. Ущільнювальне кільце 3 розташоване у внутрішній порожнині вінця 2. Нижній кінець вінця 2 підігнутий всередину під кутом 225° - 270° з утворенням незамкненого завитка 4. В перерізі незамкнений завиток 4 має форму овала. Ущільнювальне кільце 3 фіксується в порожнині вінця 2 незамкненим завитком 4. Кришка для закупорювання скляних банок застосовується у наступному порядку. На горловину 5 скляної банки накладається кришка (див. фіг. 2) і за допомогою стандартного обладнання або ручного ключа незамкнений завиток 4 притискається до зовнішньої сторони горловини 5 скляної банки. При цьому, при обертанні рукоятки ключа закатний ролик ключа переміщується до вертикальної осі скляної банки і кришки, овальний завиток 4 деформується і притискає гумове ущільнювальне кільце 3 до горловини 5 скляної банки. При притисканні виключається безпосередній контакт металу незамкненого завитка 4 кришки із склом горловини 5 скляної банки. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Кришка для закупорювання скляних консервних банок, що складається з циліндричної головки, вінця, діаметр якого є більшим ніж діаметр циліндричної головки, та ущільнювального кільця, розташованого у внутрішній порожнині вінця, нижній край якого підігнутий всередину, яка 2 UA 115614 U відрізняється тим, що нижній край вінця підігнутий з кутом загину, рівним 225°-270°, з утворенням незамкненого завитка, який в перерізі має форму овала. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
