Пробовідбірник рідини

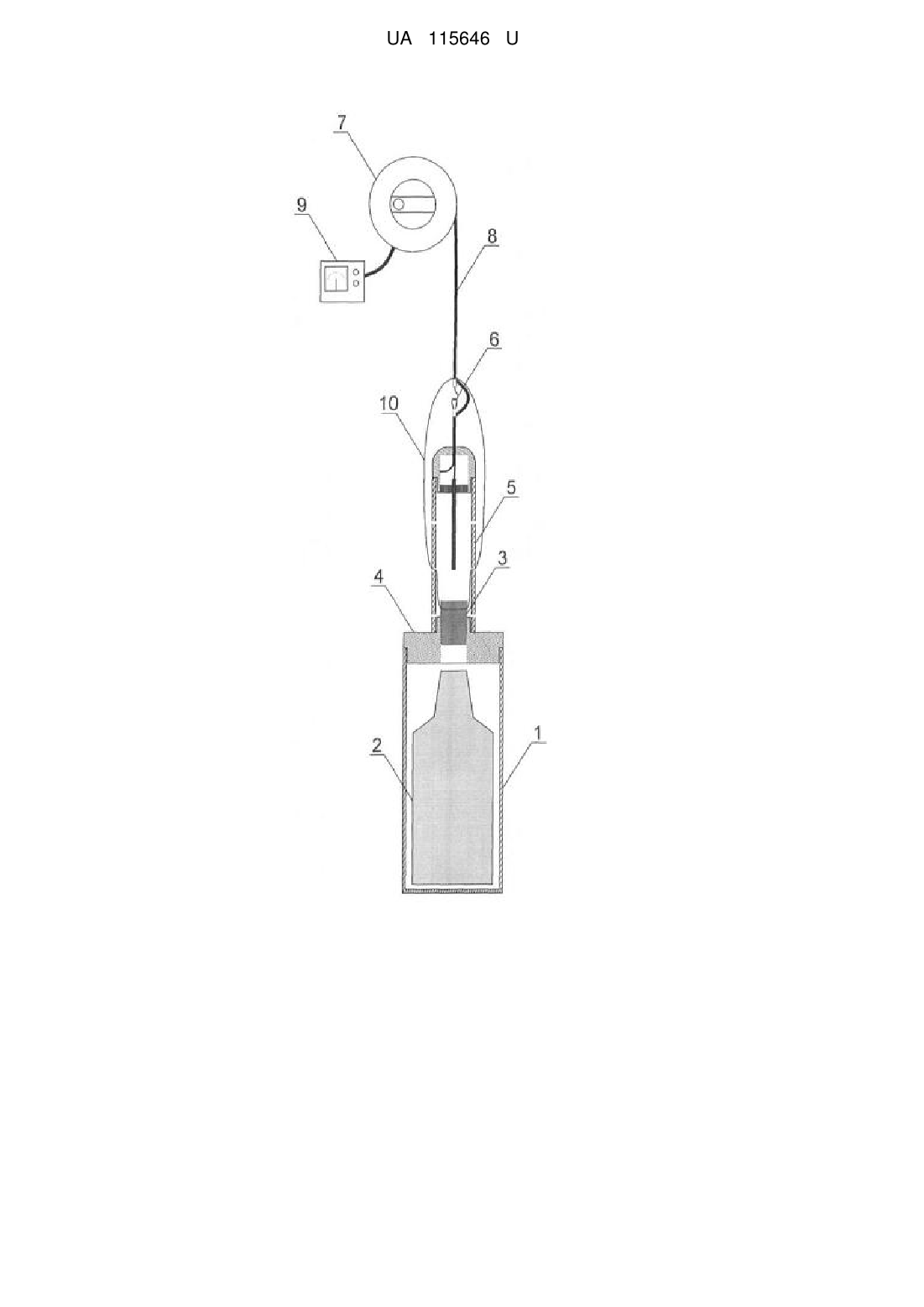

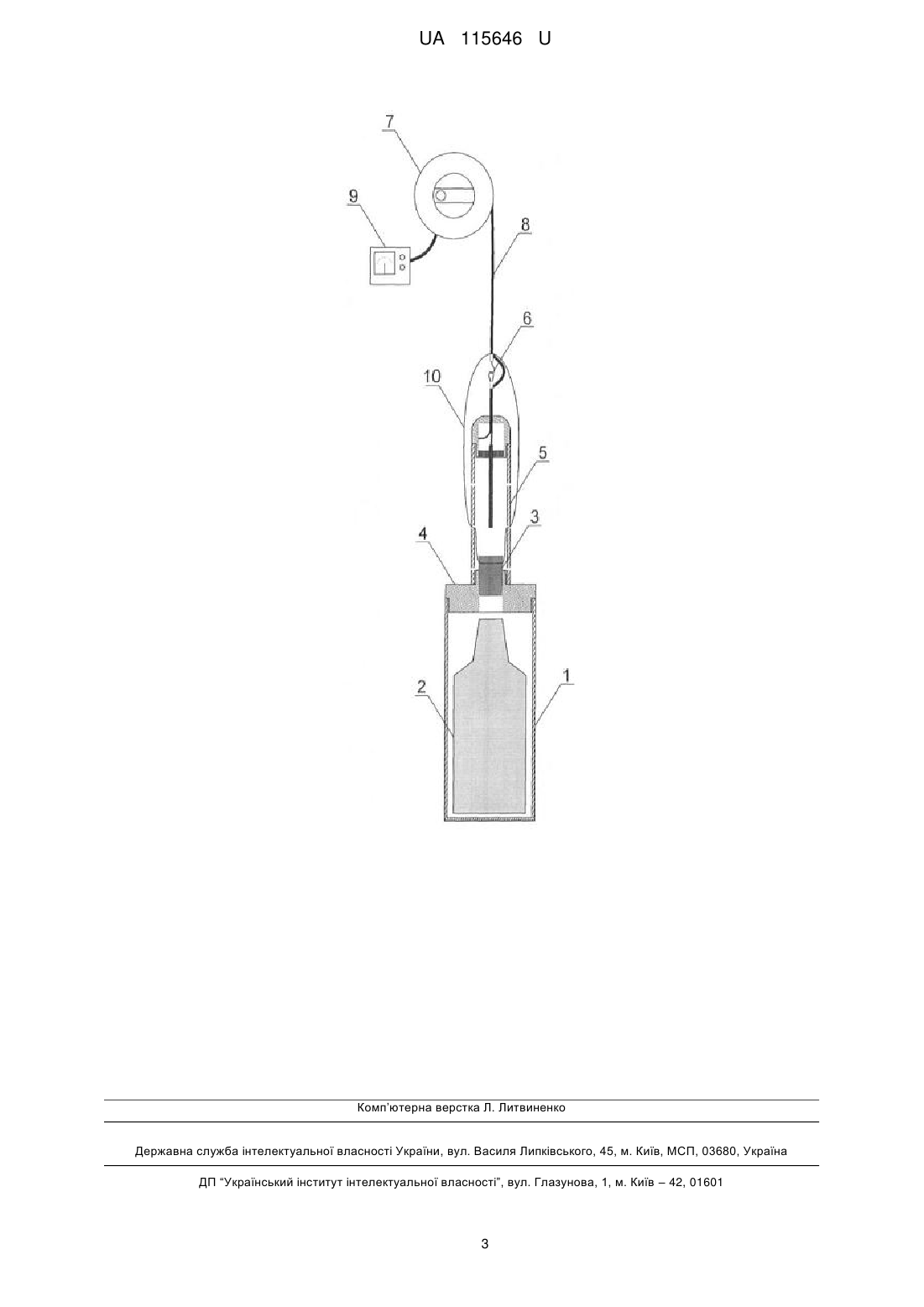

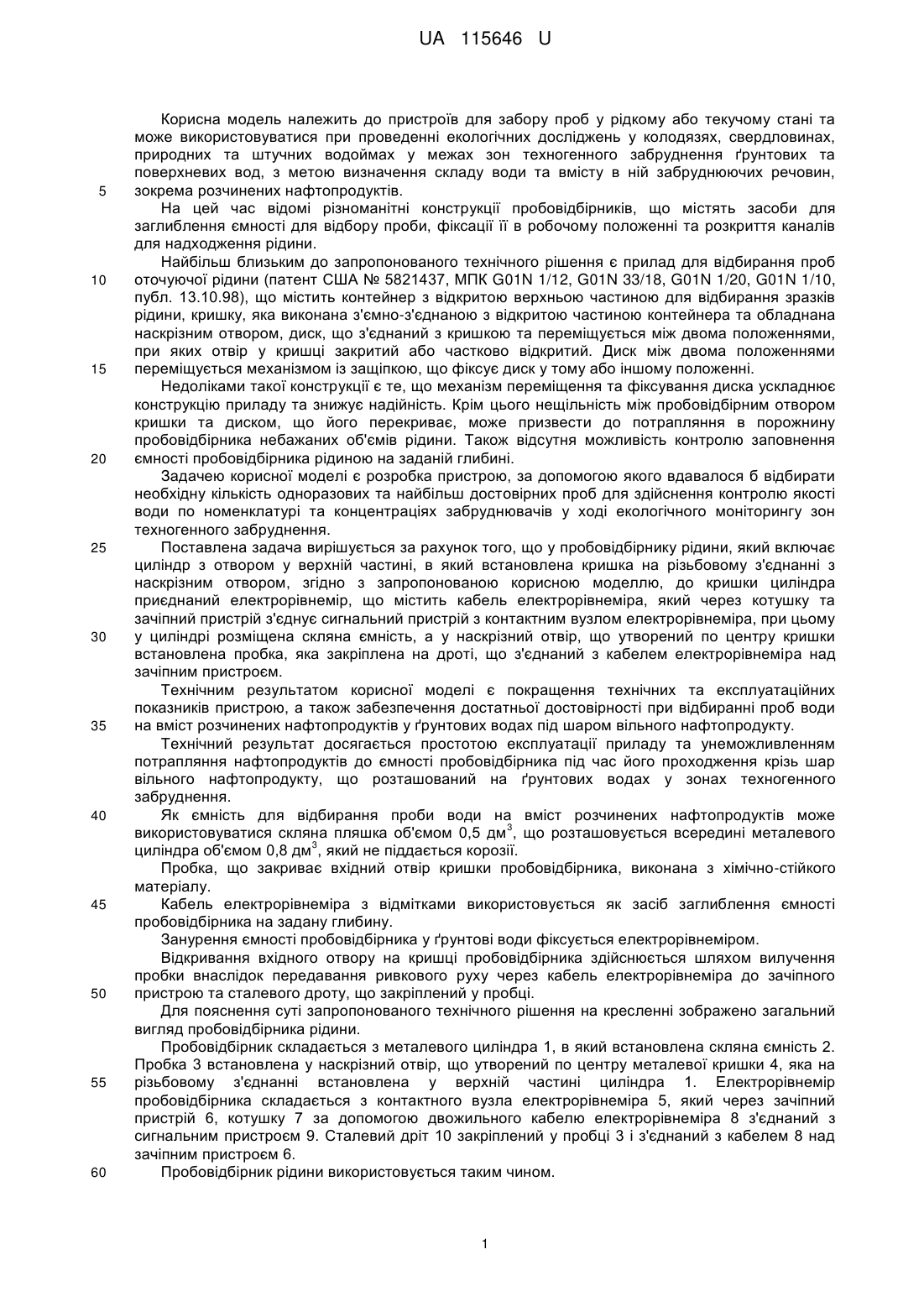

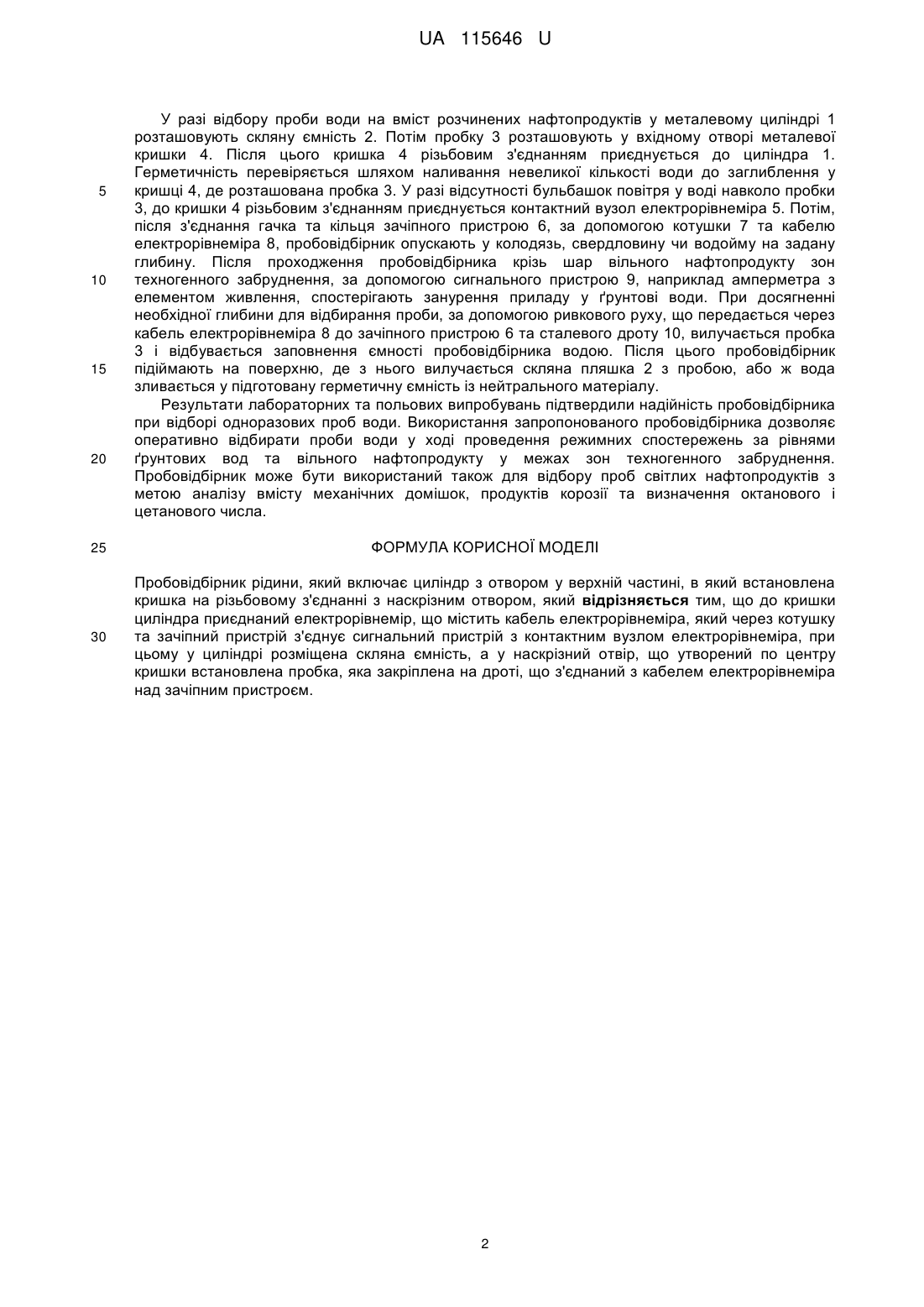

Реферат: Пробовідбірник рідини включає циліндр з отвором у верхній частині, в який встановлена кришка на різьбовому з'єднанні з наскрізним отвором. До кришки циліндра приєднаний електрорівнемір, що містить кабель електрорівнеміра, який через котушку та зачіпний пристрій з'єднує сигнальний пристрій з контактним вузлом електрорівнеміра. При цьому у циліндрі розміщена скляна ємність. У наскрізний отвір, що утворений по центру кришки встановлена пробка, яка закріплена на дроті, що з'єднаний з кабелем електрорівнеміра над зачіпним пристроєм. UA 115646 U (54) ПРОБОВІДБІРНИК РІДИНИ UA 115646 U UA 115646 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для забору проб у рідкому або текучому стані та може використовуватися при проведенні екологічних досліджень у колодязях, свердловинах, природних та штучних водоймах у межах зон техногенного забруднення ґрунтових та поверхневих вод, з метою визначення складу води та вмісту в ній забруднюючих речовин, зокрема розчинених нафтопродуктів. На цей час відомі різноманітні конструкції пробовідбірників, що містять засоби для заглиблення ємності для відбору проби, фіксації її в робочому положенні та розкриття каналів для надходження рідини. Найбільш близьким до запропонованого технічного рішення є прилад для відбирання проб оточуючої рідини (патент США № 5821437, МПК G01N 1/12, G01N 33/18, G01N 1/20, G01N 1/10, публ. 13.10.98), що містить контейнер з відкритою верхньою частиною для відбирання зразків рідини, кришку, яка виконана з'ємно-з'єднаною з відкритою частиною контейнера та обладнана наскрізним отвором, диск, що з'єднаний з кришкою та переміщується між двома положеннями, при яких отвір у кришці закритий або частково відкритий. Диск між двома положеннями переміщується механізмом із защіпкою, що фіксує диск у тому або іншому положенні. Недоліками такої конструкції є те, що механізм переміщення та фіксування диска ускладнює конструкцію приладу та знижує надійність. Крім цього нещільність між пробовідбірним отвором кришки та диском, що його перекриває, може призвести до потрапляння в порожнину пробовідбірника небажаних об'ємів рідини. Також відсутня можливість контролю заповнення ємності пробовідбірника рідиною на заданій глибині. Задачею корисної моделі є розробка пристрою, за допомогою якого вдавалося б відбирати необхідну кількість одноразових та найбільш достовірних проб для здійснення контролю якості води по номенклатурі та концентраціях забруднювачів у ході екологічного моніторингу зон техногенного забруднення. Поставлена задача вирішується за рахунок того, що у пробовідбірнику рідини, який включає циліндр з отвором у верхній частині, в який встановлена кришка на різьбовому з'єднанні з наскрізним отвором, згідно з запропонованою корисною моделлю, до кришки циліндра приєднаний електрорівнемір, що містить кабель електрорівнеміра, який через котушку та зачіпний пристрій з'єднує сигнальний пристрій з контактним вузлом електрорівнеміра, при цьому у циліндрі розміщена скляна ємність, а у наскрізний отвір, що утворений по центру кришки встановлена пробка, яка закріплена на дроті, що з'єднаний з кабелем електрорівнеміра над зачіпним пристроєм. Технічним результатом корисної моделі є покращення технічних та експлуатаційних показників пристрою, а також забезпечення достатньої достовірності при відбиранні проб води на вміст розчинених нафтопродуктів у ґрунтових водах під шаром вільного нафтопродукту. Технічний результат досягається простотою експлуатації приладу та унеможливленням потрапляння нафтопродуктів до ємності пробовідбірника під час його проходження крізь шар вільного нафтопродукту, що розташований на ґрунтових водах у зонах техногенного забруднення. Як ємність для відбирання проби води на вміст розчинених нафтопродуктів може 3 використовуватися скляна пляшка об'ємом 0,5 дм , що розташовується всередині металевого 3 циліндра об'ємом 0,8 дм , який не піддається корозії. Пробка, що закриває вхідний отвір кришки пробовідбірника, виконана з хімічно-стійкого матеріалу. Кабель електрорівнеміра з відмітками використовується як засіб заглиблення ємності пробовідбірника на задану глибину. Занурення ємності пробовідбірника у ґрунтові води фіксується електрорівнеміром. Відкривання вхідного отвору на кришці пробовідбірника здійснюється шляхом вилучення пробки внаслідок передавання ривкового руху через кабель електрорівнеміра до зачіпного пристрою та сталевого дроту, що закріплений у пробці. Для пояснення суті запропонованого технічного рішення на кресленні зображено загальний вигляд пробовідбірника рідини. Пробовідбірник складається з металевого циліндра 1, в який встановлена скляна ємність 2. Пробка 3 встановлена у наскрізний отвір, що утворений по центру металевої кришки 4, яка на різьбовому з'єднанні встановлена у верхній частині циліндра 1. Електрорівнемір пробовідбірника складається з контактного вузла електрорівнеміра 5, який через зачіпний пристрій 6, котушку 7 за допомогою двожильного кабелю електрорівнеміра 8 з'єднаний з сигнальним пристроєм 9. Сталевий дріт 10 закріплений у пробці 3 і з'єднаний з кабелем 8 над зачіпним пристроєм 6. Пробовідбірник рідини використовується таким чином. 1 UA 115646 U 5 10 15 20 У разі відбору проби води на вміст розчинених нафтопродуктів у металевому циліндрі 1 розташовують скляну ємність 2. Потім пробку 3 розташовують у вхідному отворі металевої кришки 4. Після цього кришка 4 різьбовим з'єднанням приєднується до циліндра 1. Герметичність перевіряється шляхом наливання невеликої кількості води до заглиблення у кришці 4, де розташована пробка 3. У разі відсутності бульбашок повітря у воді навколо пробки 3, до кришки 4 різьбовим з'єднанням приєднується контактний вузол електрорівнеміра 5. Потім, після з'єднання гачка та кільця зачіпного пристрою 6, за допомогою котушки 7 та кабелю електрорівнеміра 8, пробовідбірник опускають у колодязь, свердловину чи водойму на задану глибину. Після проходження пробовідбірника крізь шар вільного нафтопродукту зон техногенного забруднення, за допомогою сигнального пристрою 9, наприклад амперметра з елементом живлення, спостерігають занурення приладу у ґрунтові води. При досягненні необхідної глибини для відбирання проби, за допомогою ривкового руху, що передається через кабель електрорівнеміра 8 до зачіпного пристрою 6 та сталевого дроту 10, вилучається пробка 3 і відбувається заповнення ємності пробовідбірника водою. Після цього пробовідбірник підіймають на поверхню, де з нього вилучається скляна пляшка 2 з пробою, або ж вода зливається у підготовану герметичну ємність із нейтрального матеріалу. Результати лабораторних та польових випробувань підтвердили надійність пробовідбірника при відборі одноразових проб води. Використання запропонованого пробовідбірника дозволяє оперативно відбирати проби води у ході проведення режимних спостережень за рівнями ґрунтових вод та вільного нафтопродукту у межах зон техногенного забруднення. Пробовідбірник може бути використаний також для відбору проб світлих нафтопродуктів з метою аналізу вмісту механічних домішок, продуктів корозії та визначення октанового і цетанового числа. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пробовідбірник рідини, який включає циліндр з отвором у верхній частині, в який встановлена кришка на різьбовому з'єднанні з наскрізним отвором, який відрізняється тим, що до кришки циліндра приєднаний електрорівнемір, що містить кабель електрорівнеміра, який через котушку та зачіпний пристрій з'єднує сигнальний пристрій з контактним вузлом електрорівнеміра, при цьому у циліндрі розміщена скляна ємність, а у наскрізний отвір, що утворений по центру кришки встановлена пробка, яка закріплена на дроті, що з'єднаний з кабелем електрорівнеміра над зачіпним пристроєм. 2 UA 115646 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
