Пробовідбірник для рідин

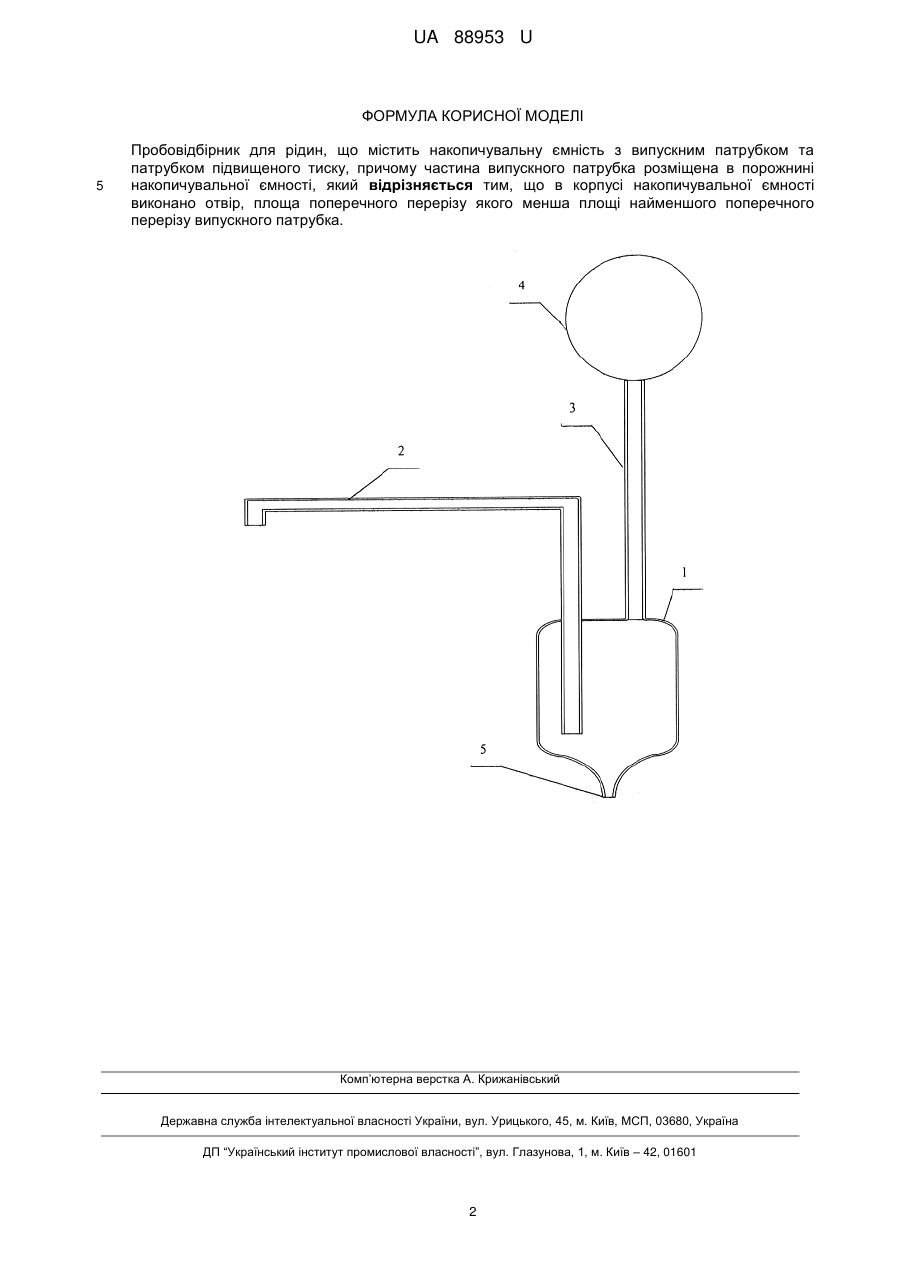

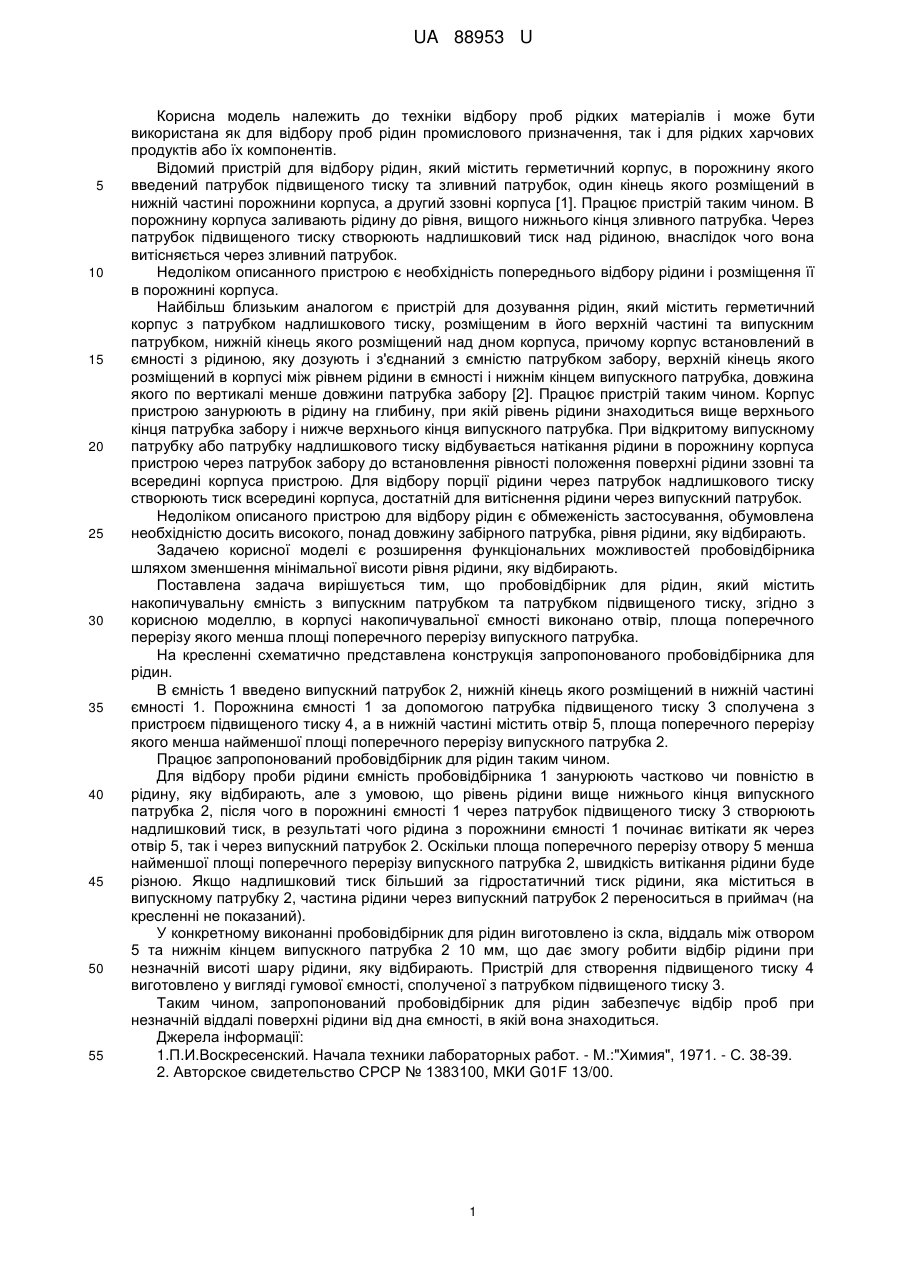

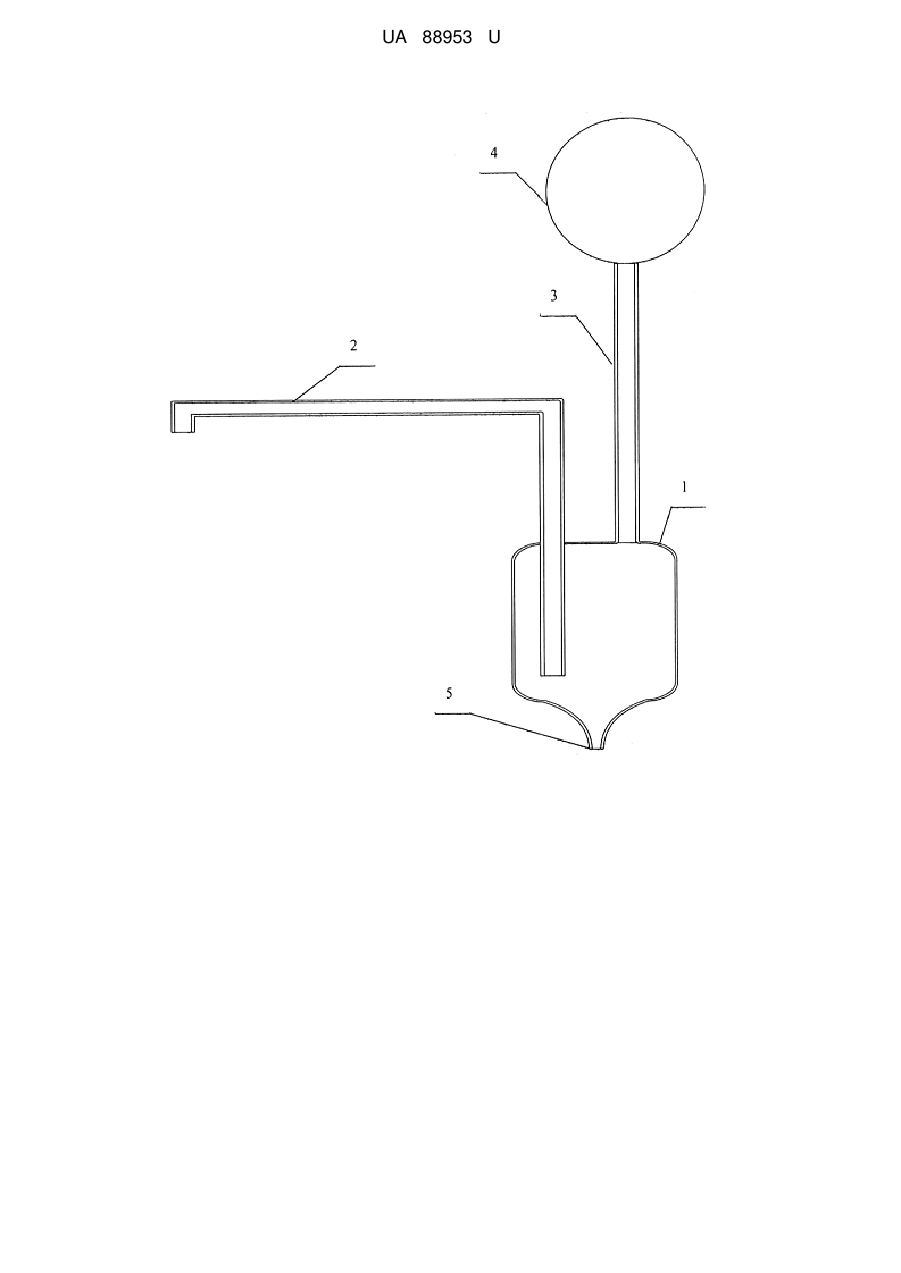

Реферат: Пробовідбірник для рідин містить накопичувальну ємність з випускним патрубком та патрубком підвищеного тиску. Частина випускного патрубка розміщена в порожнині накопичувальної ємності. В корпусі накопичувальної ємності виконано отвір, площа поперечного перерізу якого менша площі найменшого поперечного перерізу випускного патрубка. UA 88953 U (54) ПРОБОВІДБІРНИК ДЛЯ РІДИН UA 88953 U UA 88953 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки відбору проб рідких матеріалів і може бути використана як для відбору проб рідин промислового призначення, так і для рідких харчових продуктів або їх компонентів. Відомий пристрій для відбору рідин, який містить герметичний корпус, в порожнину якого введений патрубок підвищеного тиску та зливний патрубок, один кінець якого розміщений в нижній частині порожнини корпуса, а другий ззовні корпуса [1]. Працює пристрій таким чином. В порожнину корпуса заливають рідину до рівня, вищого нижнього кінця зливного патрубка. Через патрубок підвищеного тиску створюють надлишковий тиск над рідиною, внаслідок чого вона витісняється через зливний патрубок. Недоліком описанного пристрою є необхідність попереднього відбору рідини і розміщення її в порожнині корпуса. Найбільш близьким аналогом є пристрій для дозування рідин, який містить герметичний корпус з патрубком надлишкового тиску, розміщеним в його верхній частині та випускним патрубком, нижній кінець якого розміщений над дном корпуса, причому корпус встановлений в ємності з рідиною, яку дозують і з'єднаний з ємністю патрубком забору, верхній кінець якого розміщений в корпусі між рівнем рідини в ємності і нижнім кінцем випускного патрубка, довжина якого по вертикалі менше довжини патрубка забору [2]. Працює пристрій таким чином. Корпус пристрою занурюють в рідину на глибину, при якій рівень рідини знаходиться вище верхнього кінця патрубка забору і нижче верхнього кінця випускного патрубка. При відкритому випускному патрубку або патрубку надлишкового тиску відбувається натікання рідини в порожнину корпуса пристрою через патрубок забору до встановлення рівності положення поверхні рідини ззовні та всередині корпуса пристрою. Для відбору порції рідини через патрубок надлишкового тиску створюють тиск всередині корпуса, достатній для витіснення рідини через випускний патрубок. Недоліком описаного пристрою для відбору рідин є обмеженість застосування, обумовлена необхідністю досить високого, понад довжину забірного патрубка, рівня рідини, яку відбирають. Задачею корисної моделі є розширення функціональних можливостей пробовідбірника шляхом зменшення мінімальної висоти рівня рідини, яку відбирають. Поставлена задача вирішується тим, що пробовідбірник для рідин, який містить накопичувальну ємність з випускним патрубком та патрубком підвищеного тиску, згідно з корисною моделлю, в корпусі накопичувальної ємності виконано отвір, площа поперечного перерізу якого менша площі поперечного перерізу випускного патрубка. На кресленні схематично представлена конструкція запропонованого пробовідбірника для рідин. В ємність 1 введено випускний патрубок 2, нижній кінець якого розміщений в нижній частині ємності 1. Порожнина ємності 1 за допомогою патрубка підвищеного тиску 3 сполучена з пристроєм підвищеного тиску 4, а в нижній частині містить отвір 5, площа поперечного перерізу якого менша найменшої площі поперечного перерізу випускного патрубка 2. Працює запропонований пробовідбірник для рідин таким чином. Для відбору проби рідини ємність пробовідбірника 1 занурюють частково чи повністю в рідину, яку відбирають, але з умовою, що рівень рідини вище нижнього кінця випускного патрубка 2, після чого в порожнині ємності 1 через патрубок підвищеного тиску 3 створюють надлишковий тиск, в результаті чого рідина з порожнини ємності 1 починає витікати як через отвір 5, так і через випускний патрубок 2. Оскільки площа поперечного перерізу отвору 5 менша найменшої площі поперечного перерізу випускного патрубка 2, швидкість витікання рідини буде різною. Якщо надлишковий тиск більший за гідростатичний тиск рідини, яка міститься в випускному патрубку 2, частина рідини через випускний патрубок 2 переноситься в приймач (на кресленні не показаний). У конкретному виконанні пробовідбірник для рідин виготовлено із скла, віддаль між отвором 5 та нижнім кінцем випускного патрубка 2 10 мм, що дає змогу робити відбір рідини при незначній висоті шару рідини, яку відбирають. Пристрій для створення підвищеного тиску 4 виготовлено у вигляді гумової ємності, сполученої з патрубком підвищеного тиску 3. Таким чином, запропонований пробовідбірник для рідин забезпечує відбір проб при незначній віддалі поверхні рідини від дна ємності, в якій вона знаходиться. Джерела інформації: 1.П.И.Воскресенский. Начала техники лабораторных работ. - М.:"Химия", 1971. - С. 38-39. 2. Авторское свидетельство СРСР № 1383100, МКИ G01F 13/00. 1 UA 88953 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пробовідбірник для рідин, що містить накопичувальну ємність з випускним патрубком та патрубком підвищеного тиску, причому частина випускного патрубка розміщена в порожнині накопичувальної ємності, який відрізняється тим, що в корпусі накопичувальної ємності виконано отвір, площа поперечного перерізу якого менша площі найменшого поперечного перерізу випускного патрубка. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
