Пневмолещата

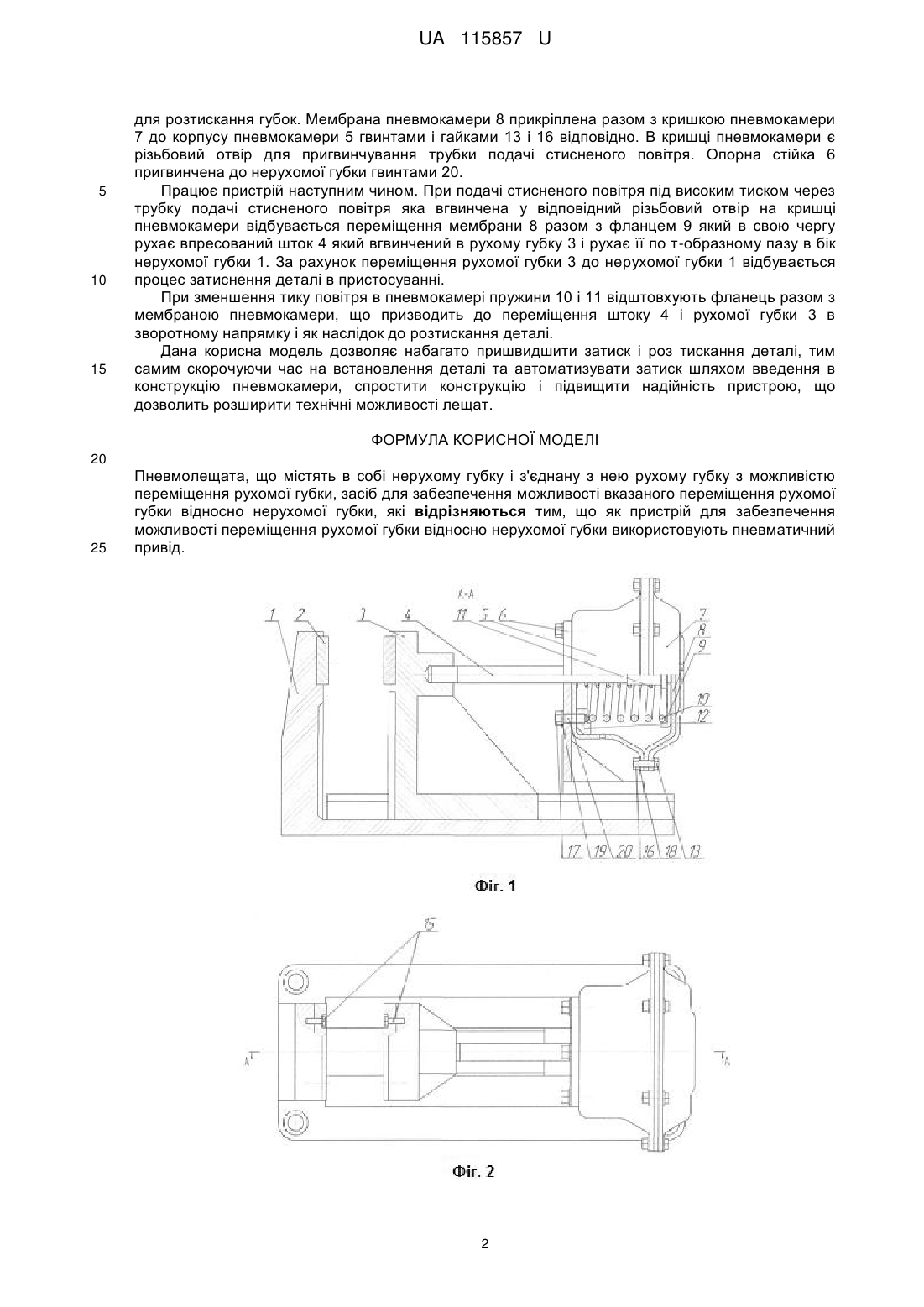

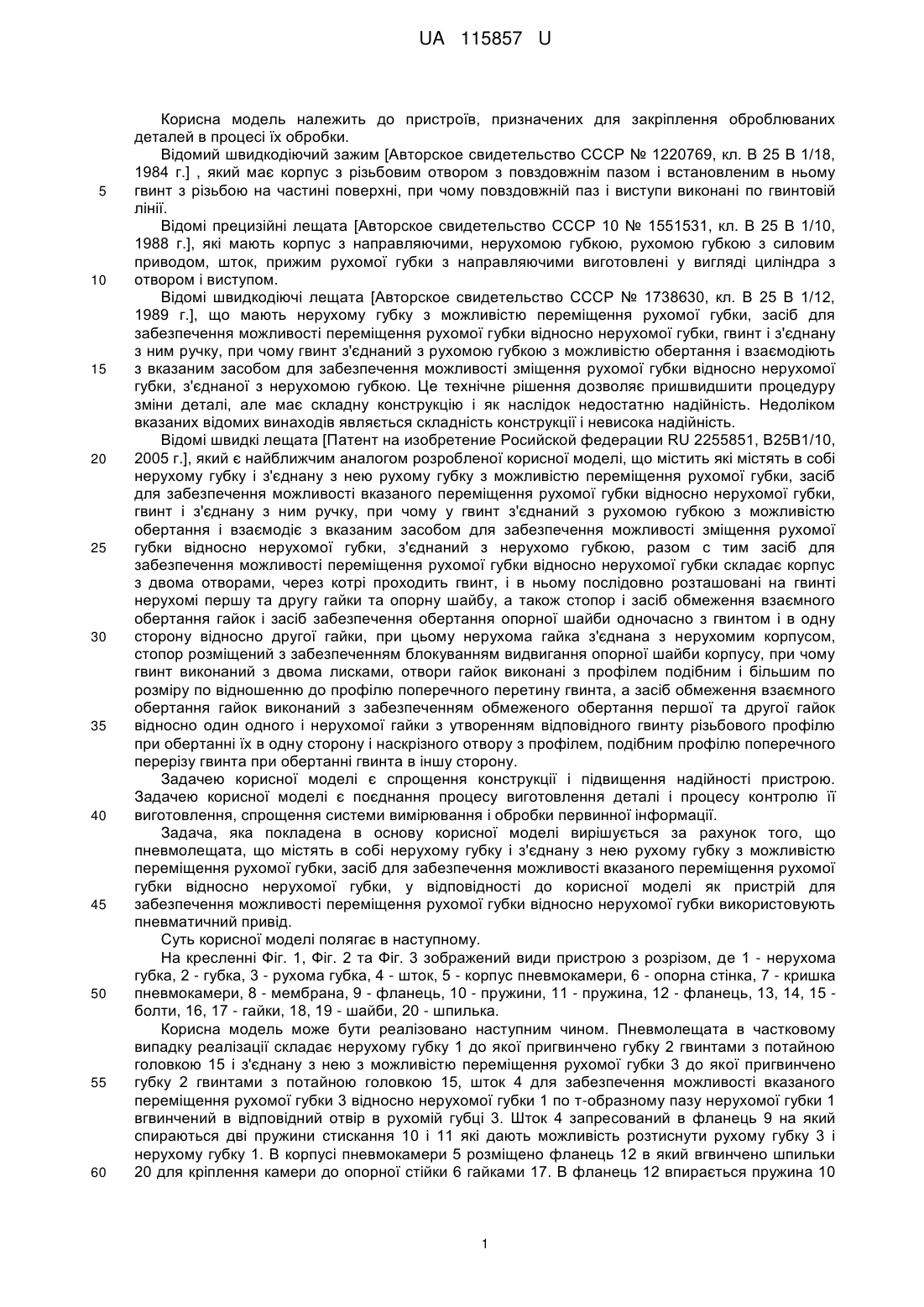

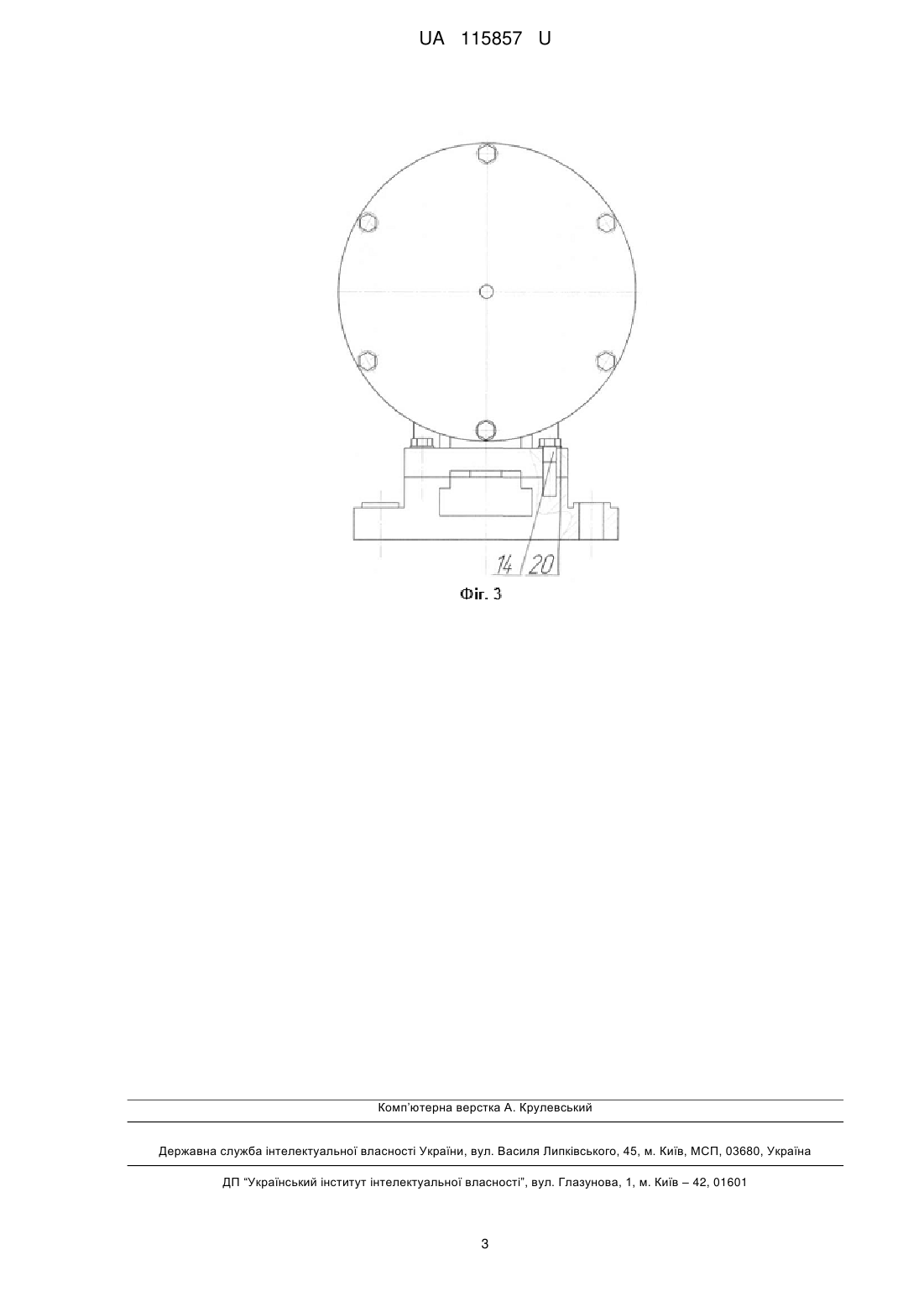

Реферат: Пневмолещата містять в собі нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки. При цьому, як пристрій для забезпечення можливості переміщення рухомої губки відносно нерухомої губки використовують пневматичний привід. UA 115857 U (54) ПНЕВМОЛЕЩАТА UA 115857 U UA 115857 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, призначених для закріплення оброблюваних деталей в процесі їх обробки. Відомий швидкодіючий зажим [Авторское свидетельство СССР № 1220769, кл. В 25 В 1/18, 1984 г.] , який має корпус з різьбовим отвором з повздовжнім пазом і встановленим в ньому гвинт з різьбою на частині поверхні, при чому повздовжній паз і виступи виконані по гвинтовій лінії. Відомі прецизійні лещата [Авторское свидетельство СССР 10 № 1551531, кл. В 25 В 1/10, 1988 г.], які мають корпус з направляючими, нерухомою губкою, рухомою губкою з силовим приводом, шток, прижим рухомої губки з направляючими виготовлені у вигляді циліндра з отвором і виступом. Відомі швидкодіючі лещата [Авторское свидетельство СССР № 1738630, кл. В 25 В 1/12, 1989 г.], що мають нерухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднану з ним ручку, при чому гвинт з'єднаний з рухомою губкою з можливістю обертання і взаємодіють з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, з'єднаної з нерухомою губкою. Це технічне рішення дозволяє пришвидшити процедуру зміни деталі, але має складну конструкцію і як наслідок недостатню надійність. Недоліком вказаних відомих винаходів являється складність конструкції і невисока надійність. Відомі швидкі лещата [Патент на изобретение Росийской федерации RU 2255851, В25В1/10, 2005 г.], який є найближчим аналогом розробленої корисної моделі, що містить які містять в собі нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, гвинт і з'єднану з ним ручку, при чому у гвинт з'єднаний з рухомою губкою з можливістю обертання і взаємодіє з вказаним засобом для забезпечення можливості зміщення рухомої губки відносно нерухомої губки, з'єднаний з нерухомо губкою, разом с тим засіб для забезпечення можливості переміщення рухомої губки відносно нерухомої губки складає корпус з двома отворами, через котрі проходить гвинт, і в ньому послідовно розташовані на гвинті нерухомі першу та другу гайки та опорну шайбу, а також стопор і засіб обмеження взаємного обертання гайок і засіб забезпечення обертання опорної шайби одночасно з гвинтом і в одну сторону відносно другої гайки, при цьому нерухома гайка з'єднана з нерухомим корпусом, стопор розміщений з забезпеченням блокуванням видвигання опорної шайби корпусу, при чому гвинт виконаний з двома лисками, отвори гайок виконані з профілем подібним і більшим по розміру по відношенню до профілю поперечного перетину гвинта, а засіб обмеження взаємного обертання гайок виконаний з забезпеченням обмеженого обертання першої та другої гайок відносно один одного і нерухомої гайки з утворенням відповідного гвинту різьбового профілю при обертанні їх в одну сторону і наскрізного отвору з профілем, подібним профілю поперечного перерізу гвинта при обертанні гвинта в іншу сторону. Задачею корисної моделі є спрощення конструкції і підвищення надійності пристрою. Задачею корисної моделі є поєднання процесу виготовлення деталі і процесу контролю її виготовлення, спрощення системи вимірювання і обробки первинної інформації. Задача, яка покладена в основу корисної моделі вирішується за рахунок того, що пневмолещата, що містять в собі нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, у відповідності до корисної моделі як пристрій для забезпечення можливості переміщення рухомої губки відносно нерухомої губки використовують пневматичний привід. Суть корисної моделі полягає в наступному. На кресленні Фіг. 1, Фіг. 2 та Фіг. 3 зображений види пристрою з розрізом, де 1 - нерухома губка, 2 - губка, 3 - рухома губка, 4 - шток, 5 - корпус пневмокамери, 6 - опорна стінка, 7 - кришка пневмокамери, 8 - мембрана, 9 - фланець, 10 - пружини, 11 - пружина, 12 - фланець, 13, 14, 15 болти, 16, 17 - гайки, 18, 19 - шайби, 20 - шпилька. Корисна модель може бути реалізовано наступним чином. Пневмолещата в частковому випадку реалізації складає нерухому губку 1 до якої пригвинчено губку 2 гвинтами з потайною головкою 15 і з'єднану з нею з можливістю переміщення рухомої губки 3 до якої пригвинчено губку 2 гвинтами з потайною головкою 15, шток 4 для забезпечення можливості вказаного переміщення рухомої губки 3 відносно нерухомої губки 1 по т-образному пазу нерухомої губки 1 вгвинчений в відповідний отвір в рухомій губці 3. Шток 4 запресований в фланець 9 на який спираються дві пружини стискання 10 і 11 які дають можливість розтиснути рухому губку 3 і нерухому губку 1. В корпусі пневмокамери 5 розміщено фланець 12 в який вгвинчено шпильки 20 для кріплення камери до опорної стійки 6 гайками 17. В фланець 12 впирається пружина 10 1 UA 115857 U 5 10 15 для розтискання губок. Мембрана пневмокамери 8 прикріплена разом з кришкою пневмокамери 7 до корпусу пневмокамери 5 гвинтами і гайками 13 і 16 відповідно. В кришці пневмокамери є різьбовий отвір для пригвинчування трубки подачі стисненого повітря. Опорна стійка 6 пригвинчена до нерухомої губки гвинтами 20. Працює пристрій наступним чином. При подачі стисненого повітря під високим тиском через трубку подачі стисненого повітря яка вгвинчена у відповідний різьбовий отвір на кришці пневмокамери відбувається переміщення мембрани 8 разом з фланцем 9 який в свою чергу рухає впресований шток 4 який вгвинчений в рухому губку 3 і рухає її по т-образному пазу в бік нерухомої губки 1. За рахунок переміщення рухомої губки 3 до нерухомої губки 1 відбувається процес затиснення деталі в пристосуванні. При зменшення тику повітря в пневмокамері пружини 10 і 11 відштовхують фланець разом з мембраною пневмокамери, що призводить до переміщення штоку 4 і рухомої губки 3 в зворотному напрямку і як наслідок до розтискання деталі. Дана корисна модель дозволяє набагато пришвидшити затиск і роз тискання деталі, тим самим скорочуючи час на встановлення деталі та автоматизувати затиск шляхом введення в конструкцію пневмокамери, спростити конструкцію і підвищити надійність пристрою, що дозволить розширити технічні можливості лещат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пневмолещата, що містять в собі нерухому губку і з'єднану з нею рухому губку з можливістю переміщення рухомої губки, засіб для забезпечення можливості вказаного переміщення рухомої губки відносно нерухомої губки, які відрізняються тим, що як пристрій для забезпечення можливості переміщення рухомої губки відносно нерухомої губки використовують пневматичний привід. 2 UA 115857 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
