Багатофункціональний поворотний пристрій

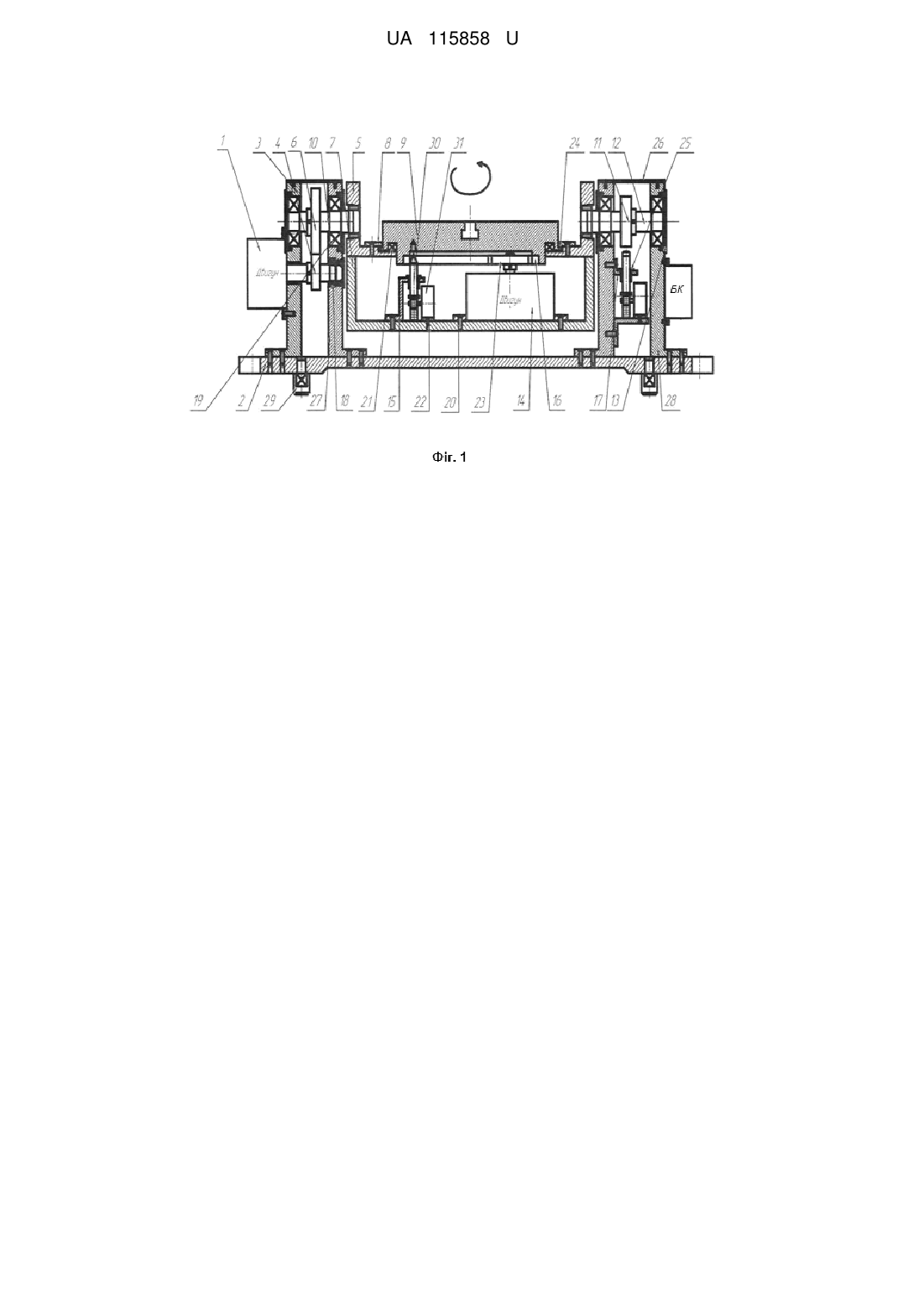

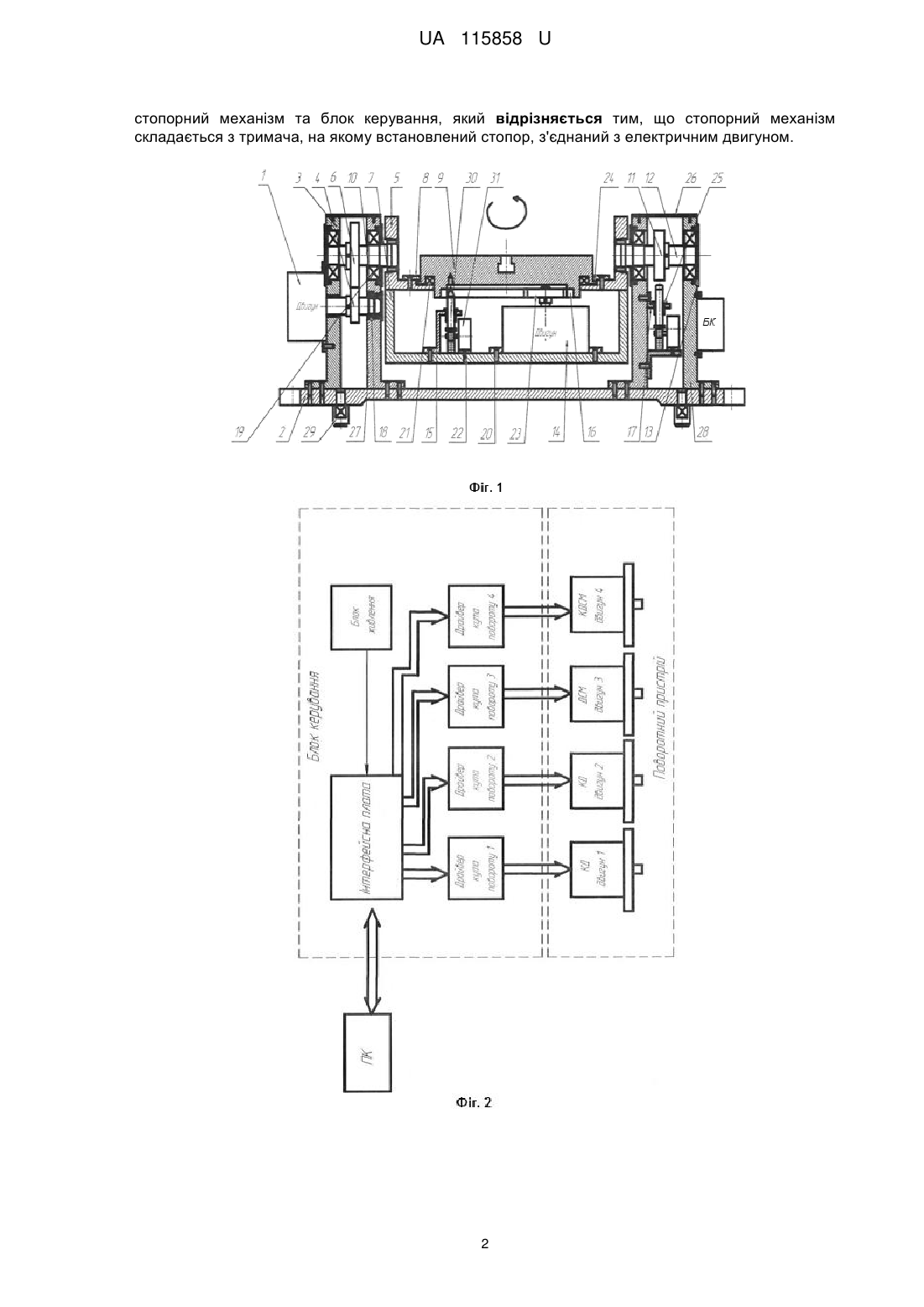

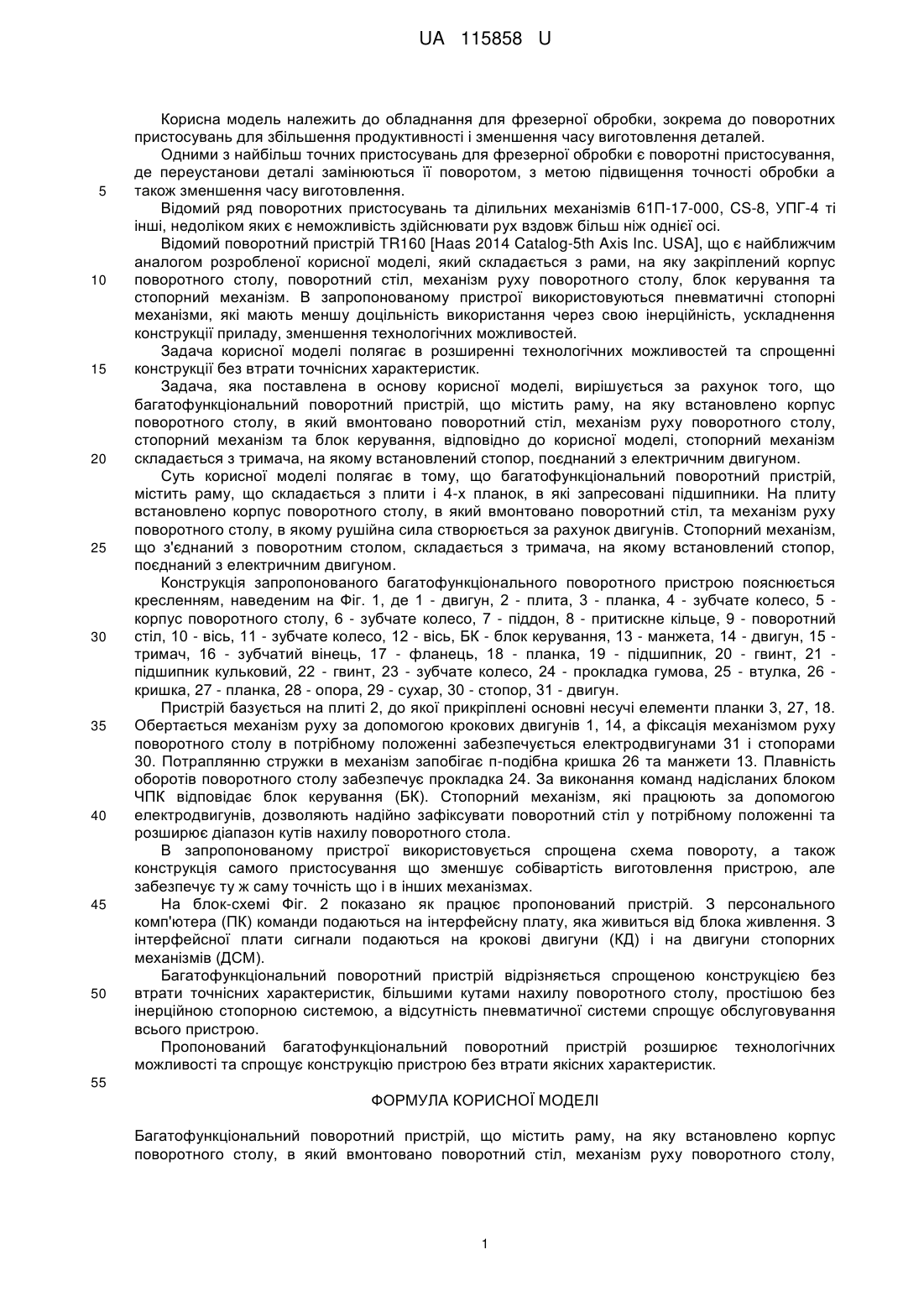

Реферат: Багатофункціональний поворотний пристрій містить раму, на яку встановлено корпус поворотного столу, в який вмонтовано поворотний стіл, механізм руху поворотного столу, стопорний механізм та блок керування. Стопорний механізм складається з тримача, на якому встановлений стопор, з'єднаний з електричним двигуном. UA 115858 U (12) UA 115858 U UA 115858 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання для фрезерної обробки, зокрема до поворотних пристосувань для збільшення продуктивності і зменшення часу виготовлення деталей. Одними з найбільш точних пристосувань для фрезерної обробки є поворотні пристосування, де переустанови деталі замінюються її поворотом, з метою підвищення точності обробки а також зменшення часу виготовлення. Відомий ряд поворотних пристосувань та ділильних механізмів 61П-17-000, CS-8, УПГ-4 ті інші, недоліком яких є неможливість здійснювати рух вздовж більш ніж однієї осі. Відомий поворотний пристрій TR160 [Haas 2014 Catalog-5th Axis Inc. USA], що є найближчим аналогом розробленої корисної моделі, який складається з рами, на яку закріплений корпус поворотного столу, поворотний стіл, механізм руху поворотного столу, блок керування та стопорний механізм. В запропонованому пристрої використовуються пневматичні стопорні механізми, які мають меншу доцільність використання через свою інерційність, ускладнення конструкції приладу, зменшення технологічних можливостей. Задача корисної моделі полягає в розширенні технологічних можливостей та спрощенні конструкції без втрати точнісних характеристик. Задача, яка поставлена в основу корисної моделі, вирішується за рахунок того, що багатофункціональний поворотний пристрій, що містить раму, на яку встановлено корпус поворотного столу, в який вмонтовано поворотний стіл, механізм руху поворотного столу, стопорний механізм та блок керування, відповідно до корисної моделі, стопорний механізм складається з тримача, на якому встановлений стопор, поєднаний з електричним двигуном. Суть корисної моделі полягає в тому, що багатофункціональний поворотний пристрій, містить раму, що складається з плити і 4-х планок, в які запресовані підшипники. На плиту встановлено корпус поворотного столу, в який вмонтовано поворотний стіл, та механізм руху поворотного столу, в якому рушійна сила створюється за рахунок двигунів. Стопорний механізм, що з'єднаний з поворотним столом, складається з тримача, на якому встановлений стопор, поєднаний з електричним двигуном. Конструкція запропонованого багатофункціонального поворотного пристрою пояснюється кресленням, наведеним на Фіг. 1, де 1 - двигун, 2 - плита, 3 - планка, 4 - зубчате колесо, 5 корпус поворотного столу, 6 - зубчате колесо, 7 - піддон, 8 - притискне кільце, 9 - поворотний стіл, 10 - вісь, 11 - зубчате колесо, 12 - вісь, БК - блок керування, 13 - манжета, 14 - двигун, 15 тримач, 16 - зубчатий вінець, 17 - фланець, 18 - планка, 19 - підшипник, 20 - гвинт, 21 підшипник кульковий, 22 - гвинт, 23 - зубчате колесо, 24 - прокладка гумова, 25 - втулка, 26 кришка, 27 - планка, 28 - опора, 29 - сухар, 30 - стопор, 31 - двигун. Пристрій базується на плиті 2, до якої прикріплені основні несучі елементи планки 3, 27, 18. Обертається механізм руху за допомогою крокових двигунів 1, 14, а фіксація механізмом руху поворотного столу в потрібному положенні забезпечується електродвигунами 31 і стопорами 30. Потраплянню стружки в механізм запобігає п-подібна кришка 26 та манжети 13. Плавність оборотів поворотного столу забезпечує прокладка 24. За виконання команд надісланих блоком ЧПК відповідає блок керування (БК). Стопорний механізм, які працюють за допомогою електродвигунів, дозволяють надійно зафіксувати поворотний стіл у потрібному положенні та розширює діапазон кутів нахилу поворотного стола. В запропонованому пристрої використовується спрощена схема повороту, а також конструкція самого пристосування що зменшує собівартість виготовлення пристрою, але забезпечує ту ж саму точність що і в інших механізмах. На блок-схемі Фіг. 2 показано як працює пропонований пристрій. З персонального комп'ютера (ПК) команди подаються на інтерфейсну плату, яка живиться від блока живлення. З інтерфейсної плати сигнали подаються на крокові двигуни (КД) і на двигуни стопорних механізмів (ДСМ). Багатофункціональний поворотний пристрій відрізняється спрощеною конструкцією без втрати точнісних характеристик, більшими кутами нахилу поворотного столу, простішою без інерційною стопорною системою, а відсутність пневматичної системи спрощує обслуговування всього пристрою. Пропонований багатофункціональний поворотний пристрій розширює технологічних можливості та спрощує конструкцію пристрою без втрати якісних характеристик. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Багатофункціональний поворотний пристрій, що містить раму, на яку встановлено корпус поворотного столу, в який вмонтовано поворотний стіл, механізм руху поворотного столу, 1 UA 115858 U стопорний механізм та блок керування, який відрізняється тим, що стопорний механізм складається з тримача, на якому встановлений стопор, з'єднаний з електричним двигуном. 2 UA 115858 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
