Формула / Реферат

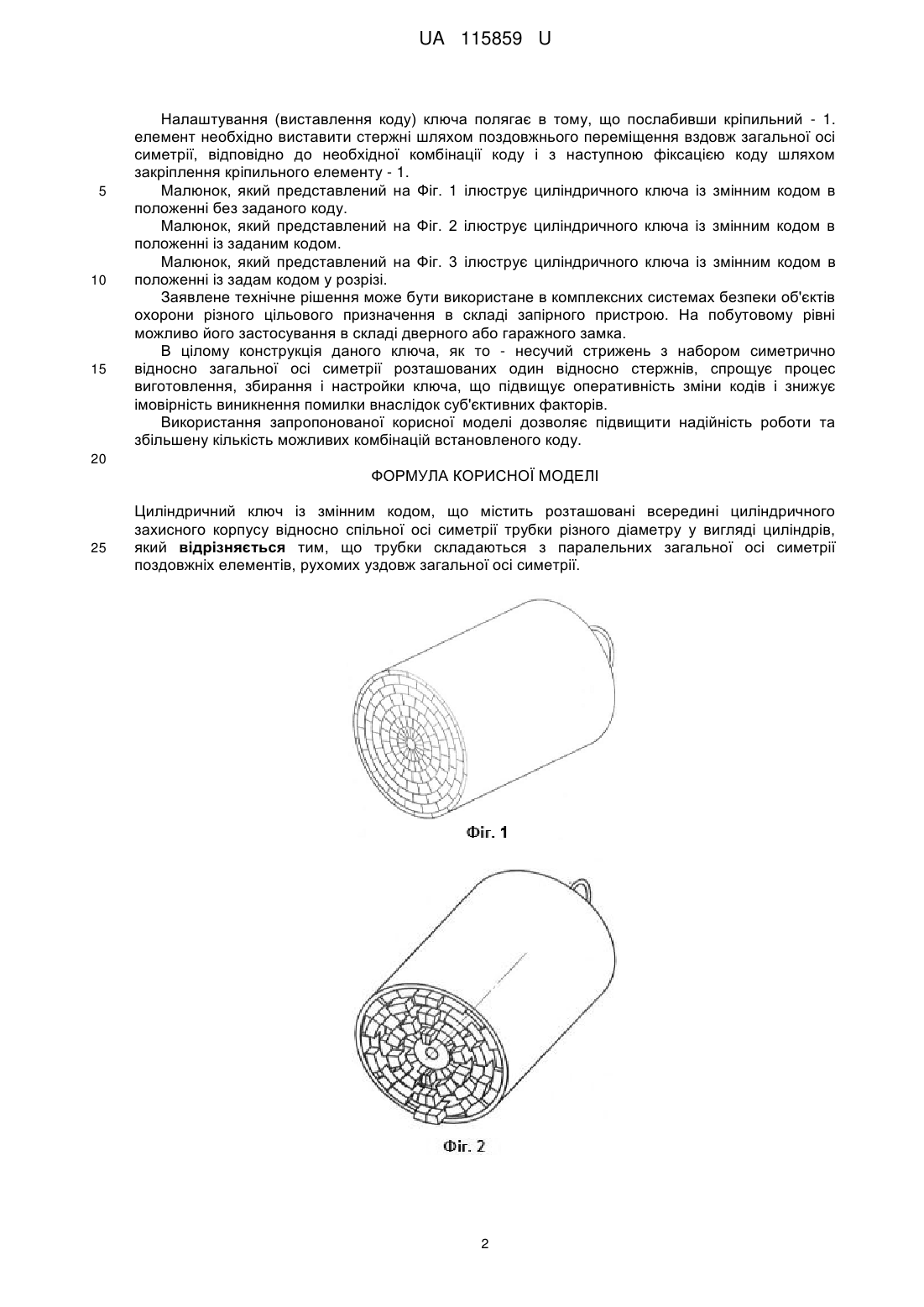

Циліндричний ключ із змінним кодом, що містить розташовані всередині циліндричного захисного корпусу відносно спільної осі симетрії трубки різного діаметру у вигляді циліндрів, який відрізняється тим, що трубки складаються з паралельних загальної осі симетрії поздовжніх елементів, рухомих уздовж загальної осі симетрії.

Текст

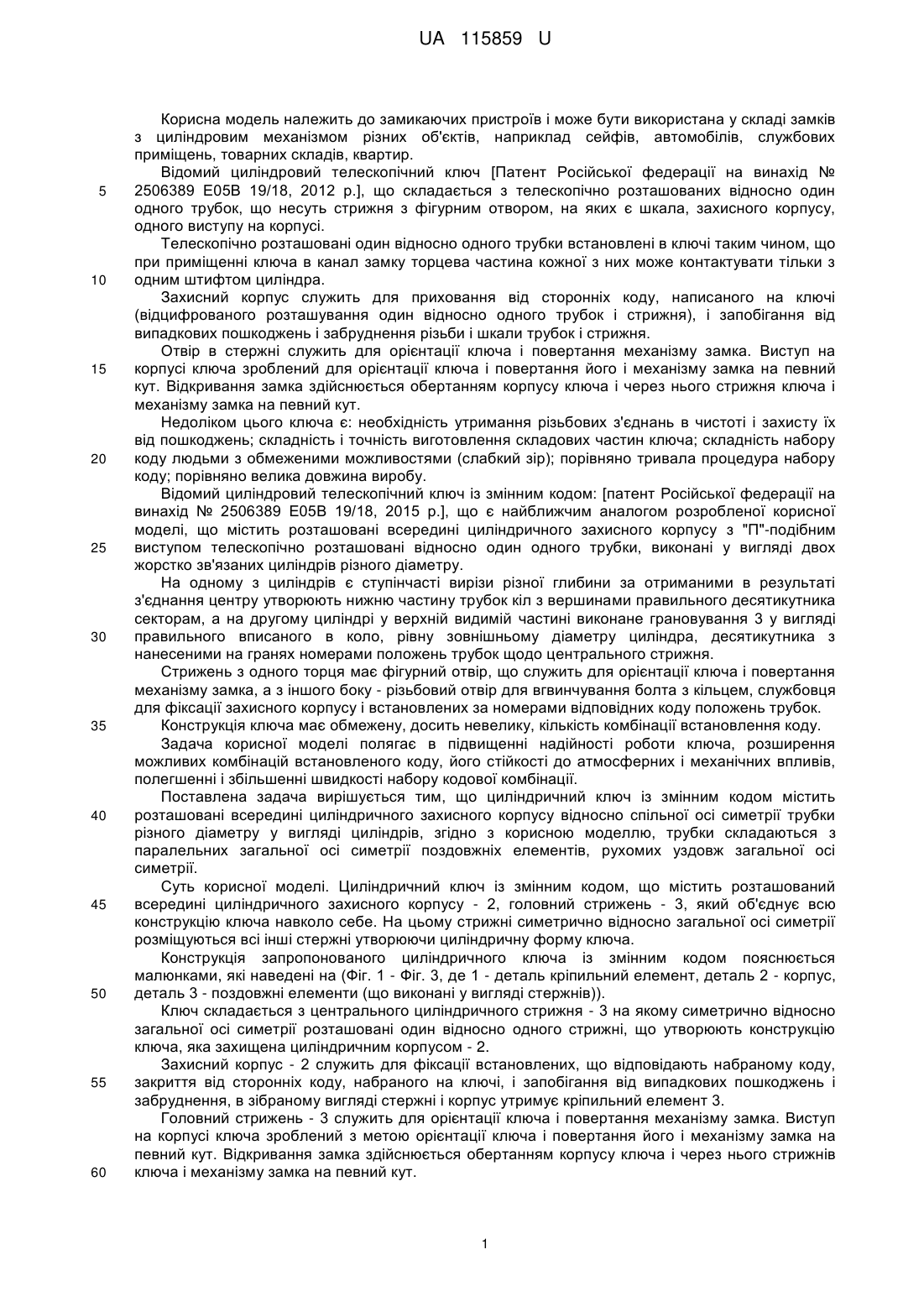

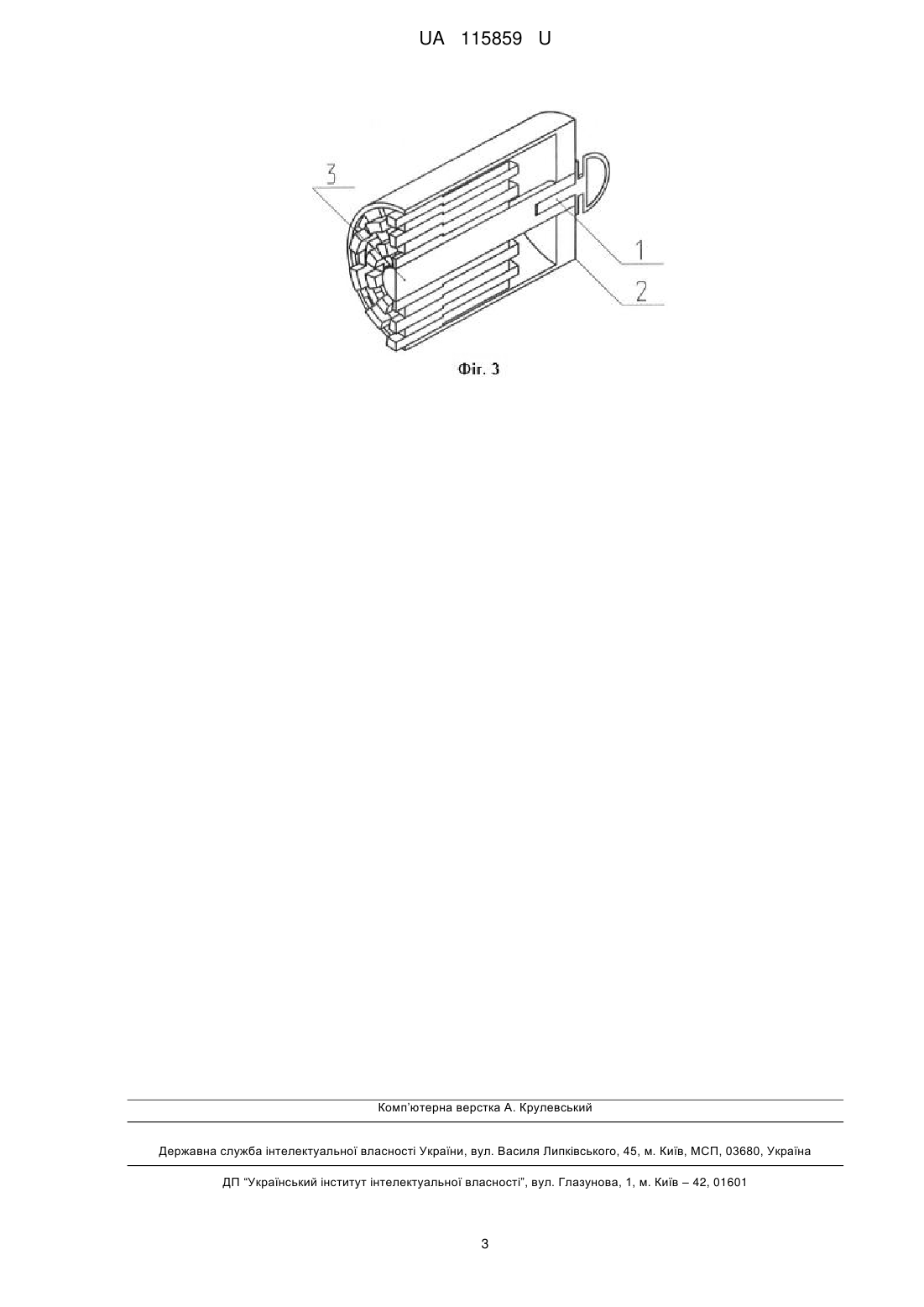

Реферат: Циліндричний ключ із змінним кодом містить розташовані всередині циліндричного захисного корпусу відносно спільної осі симетрії трубки різного діаметру у вигляді циліндрів. Трубки складаються з паралельних загальної осі симетрії поздовжніх елементів, рухомих уздовж загальної осі симетрії. UA 115859 U (12) UA 115859 U UA 115859 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до замикаючих пристроїв і може бути використана у складі замків з циліндровим механізмом різних об'єктів, наприклад сейфів, автомобілів, службових приміщень, товарних складів, квартир. Відомий циліндровий телескопічний ключ [Патент Російської федерації на винахід № 2506389 Е05В 19/18, 2012 p.], що складається з телескопічно розташованих відносно один одного трубок, що несуть стрижня з фігурним отвором, на яких є шкала, захисного корпусу, одного виступу на корпусі. Телескопічно розташовані один відносно одного трубки встановлені в ключі таким чином, що при приміщенні ключа в канал замку торцева частина кожної з них може контактувати тільки з одним штифтом циліндра. Захисний корпус служить для приховання від сторонніх коду, написаного на ключі (відцифрованого розташування один відносно одного трубок і стрижня), і запобігання від випадкових пошкоджень і забруднення різьби і шкали трубок і стрижня. Отвір в стержні служить для орієнтації ключа і повертання механізму замка. Виступ на корпусі ключа зроблений для орієнтації ключа і повертання його і механізму замка на певний кут. Відкривання замка здійснюється обертанням корпусу ключа і через нього стрижня ключа і механізму замка на певний кут. Недоліком цього ключа є: необхідність утримання різьбових з'єднань в чистоті і захисту їх від пошкоджень; складність і точність виготовлення складових частин ключа; складність набору коду людьми з обмеженими можливостями (слабкий зір); порівняно тривала процедура набору коду; порівняно велика довжина виробу. Відомий циліндровий телескопічний ключ із змінним кодом: [патент Російської федерації на винахід № 2506389 Е05В 19/18, 2015 р.], що є найближчим аналогом розробленої корисної моделі, що містить розташовані всередині циліндричного захисного корпусу з "П"-подібним виступом телескопічно розташовані відносно один одного трубки, виконані у вигляді двох жорстко зв'язаних циліндрів різного діаметру. На одному з циліндрів є ступінчасті вирізи різної глибини за отриманими в результаті з'єднання центру утворюють нижню частину трубок кіл з вершинами правильного десятикутника секторам, а на другому циліндрі у верхній видимій частині виконане грановування 3 у вигляді правильного вписаного в коло, рівну зовнішньому діаметру циліндра, десятикутника з нанесеними на гранях номерами положень трубок щодо центрального стрижня. Стрижень з одного торця має фігурний отвір, що служить для орієнтації ключа і повертання механізму замка, а з іншого боку - різьбовий отвір для вгвинчування болта з кільцем, службовця для фіксації захисного корпусу і встановлених за номерами відповідних коду положень трубок. Конструкція ключа має обмежену, досить невелику, кількість комбінації встановлення коду. Задача корисної моделі полягає в підвищенні надійності роботи ключа, розширення можливих комбінацій встановленого коду, його стійкості до атмосферних і механічних впливів, полегшенні і збільшенні швидкості набору кодової комбінації. Поставлена задача вирішується тим, що циліндричний ключ із змінним кодом містить розташовані всередині циліндричного захисного корпусу відносно спільної осі симетрії трубки різного діаметру у вигляді циліндрів, згідно з корисною моделлю, трубки складаються з паралельних загальної осі симетрії поздовжніх елементів, рухомих уздовж загальної осі симетрії. Суть корисної моделі. Циліндричний ключ із змінним кодом, що містить розташований всередині циліндричного захисного корпусу - 2, головний стрижень - 3, який об'єднує всю конструкцію ключа навколо себе. На цьому стрижні симетрично відносно загальної осі симетрії розміщуються всі інші стержні утворюючи циліндричну форму ключа. Конструкція запропонованого циліндричного ключа із змінним кодом пояснюється малюнками, які наведені на (Фіг. 1 - Фіг. 3, де 1 - деталь кріпильний елемент, деталь 2 - корпус, деталь 3 - поздовжні елементи (що виконані у вигляді стержнів)). Ключ складається з центрального циліндричного стрижня - 3 на якому симетрично відносно загальної осі симетрії розташовані один відносно одного стрижні, що утворюють конструкцію ключа, яка захищена циліндричним корпусом - 2. Захисний корпус - 2 служить для фіксації встановлених, що відповідають набраному коду, закриття від сторонніх коду, набраного на ключі, і запобігання від випадкових пошкоджень і забруднення, в зібраному вигляді стержні і корпус утримує кріпильний елемент 3. Головний стрижень - 3 служить для орієнтації ключа і повертання механізму замка. Виступ на корпусі ключа зроблений з метою орієнтації ключа і повертання його і механізму замка на певний кут. Відкривання замка здійснюється обертанням корпусу ключа і через нього стрижнів ключа і механізму замка на певний кут. 1 UA 115859 U 5 10 15 Налаштування (виставлення коду) ключа полягає в тому, що послабивши кріпильний - 1. елемент необхідно виставити стержні шляхом поздовжнього переміщення вздовж загальної осі симетрії, відповідно до необхідної комбінації коду і з наступною фіксацією коду шляхом закріплення кріпильного елементу - 1. Малюнок, який представлений на Фіг. 1 ілюструє циліндричного ключа із змінним кодом в положенні без заданого коду. Малюнок, який представлений на Фіг. 2 ілюструє циліндричного ключа із змінним кодом в положенні із заданим кодом. Малюнок, який представлений на Фіг. 3 ілюструє циліндричного ключа із змінним кодом в положенні із задам кодом у розрізі. Заявлене технічне рішення може бути використане в комплексних системах безпеки об'єктів охорони різного цільового призначення в складі запірного пристрою. На побутовому рівні можливо його застосування в складі дверного або гаражного замка. В цілому конструкція даного ключа, як то - несучий стрижень з набором симетрично відносно загальної осі симетрії розташованих один відносно стержнів, спрощує процес виготовлення, збирання і настройки ключа, що підвищує оперативність зміни кодів і знижує імовірність виникнення помилки внаслідок суб'єктивних факторів. Використання запропонованої корисної моделі дозволяє підвищити надійність роботи та збільшену кількість можливих комбінацій встановленого коду. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Циліндричний ключ із змінним кодом, що містить розташовані всередині циліндричного захисного корпусу відносно спільної осі симетрії трубки різного діаметру у вигляді циліндрів, який відрізняється тим, що трубки складаються з паралельних загальної осі симетрії поздовжніх елементів, рухомих уздовж загальної осі симетрії. 2 UA 115859 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E05B 19/18

Мітки: змінним, кодом, циліндричний, ключ
