Ніж з поворотним лезом

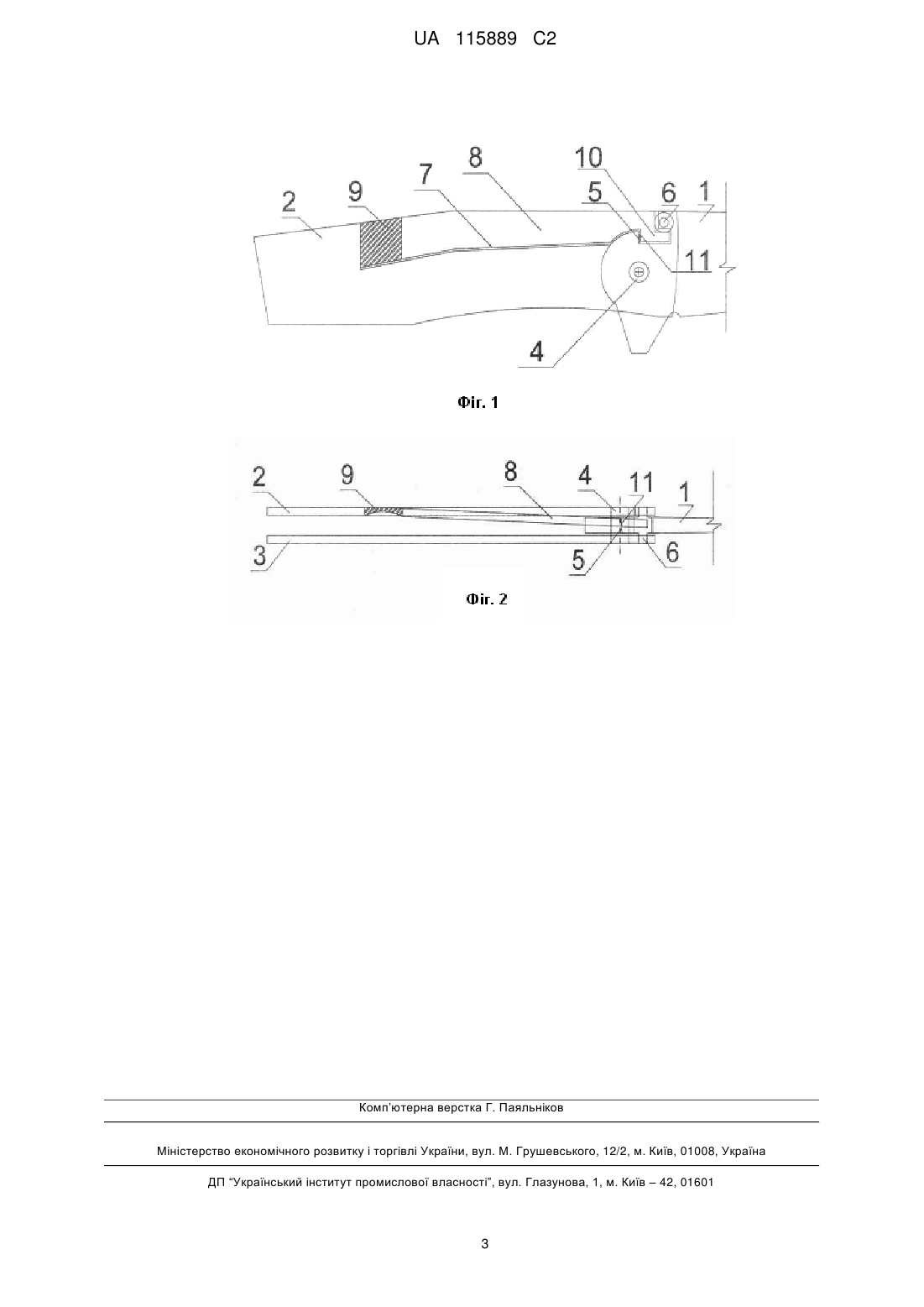

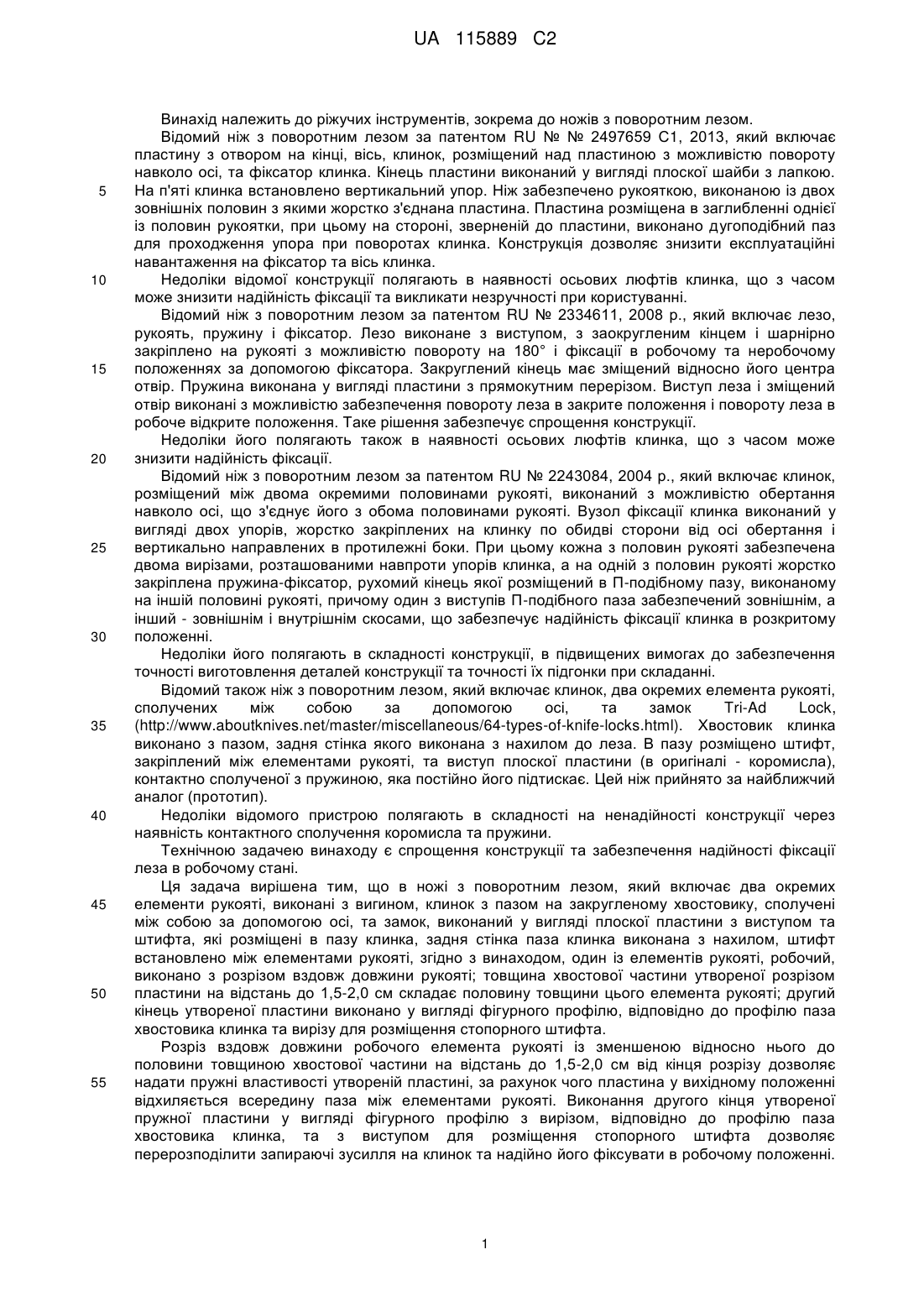

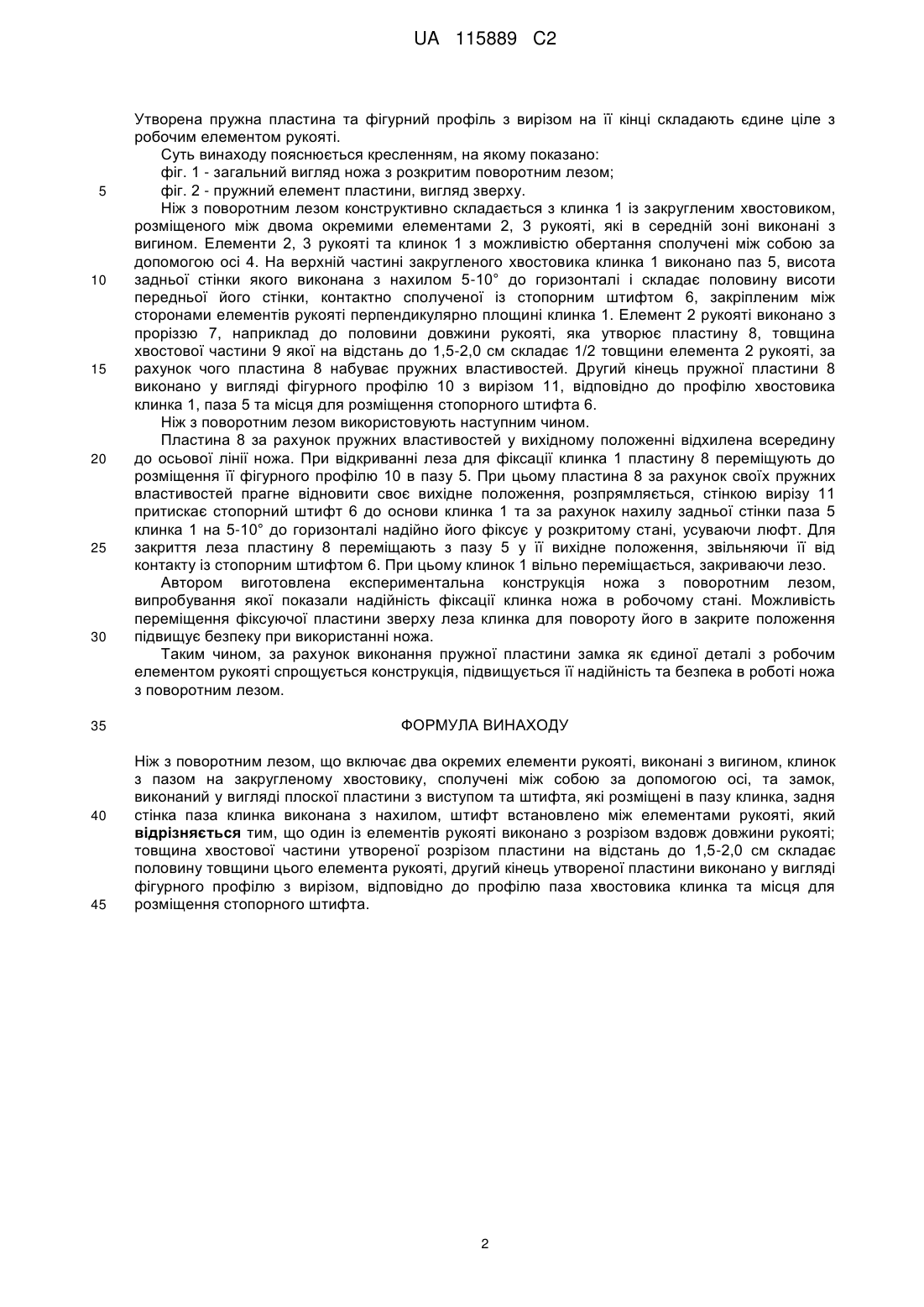

Реферат: Ніж з поворотним лезом належить до ріжучих інструментів. Ніж з поворотним лезом включає два окремих елементи рукояті, виконані з вигином, клинок з пазом на закругленому хвостовику та замок. Клинок та елементи рукояті сполучені між собою за допомогою осі. Робочий елемент рукояті виконано з розрізом по довжині рукояті, товщина хвостової частини утвореної розрізом пластини на відстань до 1,5-2,0 см складає половину товщини цього елемента рукояті. Другий кінець утвореної пластини виконано у вигляді фігурного профілю з вирізом, відповідно до профілю паза хвостовика клинка та місця для розміщення стопорного штифта. Задня стінка паза клинка виконана з нахилом, штифт встановлено між елементами рукояті. За рахунок виконання пружної пластини замка як єдиної деталі з робочим елементом рукояті спрощується конструкція, підвищується її надійність та безпека в роботі ножа з поворотним лезом. UA 115889 C2 (12) UA 115889 C2 UA 115889 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до ріжучих інструментів, зокрема до ножів з поворотним лезом. Відомий ніж з поворотним лезом за патентом RU № № 2497659 С1, 2013, який включає пластину з отвором на кінці, вісь, клинок, розміщений над пластиною з можливістю повороту навколо осі, та фіксатор клинка. Кінець пластини виконаний у вигляді плоскої шайби з лапкою. На п'яті клинка встановлено вертикальний упор. Ніж забезпечено рукояткою, виконаною із двох зовнішніх половин з якими жорстко з'єднана пластина. Пластина розміщена в заглибленні однієї із половин рукоятки, при цьому на стороні, зверненій до пластини, виконано дугоподібний паз для проходження упора при поворотах клинка. Конструкція дозволяє знизити експлуатаційні навантаження на фіксатор та вісь клинка. Недоліки відомої конструкції полягають в наявності осьових люфтів клинка, що з часом може знизити надійність фіксації та викликати незручності при користуванні. Відомий ніж з поворотним лезом за патентом RU № 2334611, 2008 р., який включає лезо, рукоять, пружину і фіксатор. Лезо виконане з виступом, з заокругленим кінцем і шарнірно закріплено на рукояті з можливістю повороту на 180° і фіксації в робочому та неробочому положеннях за допомогою фіксатора. Закруглений кінець має зміщений відносно його центра отвір. Пружина виконана у вигляді пластини з прямокутним перерізом. Виступ леза і зміщений отвір виконані з можливістю забезпечення повороту леза в закрите положення і повороту леза в робоче відкрите положення. Таке рішення забезпечує спрощення конструкції. Недоліки його полягають також в наявності осьових люфтів клинка, що з часом може знизити надійність фіксації. Відомий ніж з поворотним лезом за патентом RU № 2243084, 2004 р., який включає клинок, розміщений між двома окремими половинами рукояті, виконаний з можливістю обертання навколо осі, що з'єднує його з обома половинами рукояті. Вузол фіксації клинка виконаний у вигляді двох упорів, жорстко закріплених на клинку по обидві сторони від осі обертання і вертикально направлених в протилежні боки. При цьому кожна з половин рукояті забезпечена двома вирізами, розташованими навпроти упорів клинка, а на одній з половин рукояті жорстко закріплена пружина-фіксатор, рухомий кінець якої розміщений в П-подібному пазу, виконаному на іншій половині рукояті, причому один з виступів П-подібного паза забезпечений зовнішнім, а інший - зовнішнім і внутрішнім скосами, що забезпечує надійність фіксації клинка в розкритому положенні. Недоліки його полягають в складності конструкції, в підвищених вимогах до забезпечення точності виготовлення деталей конструкції та точності їх підгонки при складанні. Відомий також ніж з поворотним лезом, який включає клинок, два окремих елемента рукояті, сполучених між собою за допомогою осі, та замок Tri-Ad Lock, (http://www.aboutknives.net/master/miscellaneous/64-types-of-knife-locks.html). Хвостовик клинка виконано з пазом, задня стінка якого виконана з нахилом до леза. В пазу розміщено штифт, закріплений між елементами рукояті, та виступ плоскої пластини (в оригіналі - коромисла), контактно сполученої з пружиною, яка постійно його підтискає. Цей ніж прийнято за найближчий аналог (прототип). Недоліки відомого пристрою полягають в складності на ненадійності конструкції через наявність контактного сполучення коромисла та пружини. Технічною задачею винаходу є спрощення конструкції та забезпечення надійності фіксації леза в робочому стані. Ця задача вирішена тим, що в ножі з поворотним лезом, який включає два окремих елементи рукояті, виконані з вигином, клинок з пазом на закругленому хвостовику, сполучені між собою за допомогою осі, та замок, виконаний у вигляді плоскої пластини з виступом та штифта, які розміщені в пазу клинка, задня стінка паза клинка виконана з нахилом, штифт встановлено між елементами рукояті, згідно з винаходом, один із елементів рукояті, робочий, виконано з розрізом вздовж довжини рукояті; товщина хвостової частини утвореної розрізом пластини на відстань до 1,5-2,0 см складає половину товщини цього елемента рукояті; другий кінець утвореної пластини виконано у вигляді фігурного профілю, відповідно до профілю паза хвостовика клинка та вирізу для розміщення стопорного штифта. Розріз вздовж довжини робочого елемента рукояті із зменшеною відносно нього до половини товщиною хвостової частини на відстань до 1,5-2,0 см від кінця розрізу дозволяє надати пружні властивості утвореній пластині, за рахунок чого пластина у вихідному положенні відхиляється всередину паза між елементами рукояті. Виконання другого кінця утвореної пружної пластини у вигляді фігурного профілю з вирізом, відповідно до профілю паза хвостовика клинка, та з виступом для розміщення стопорного штифта дозволяє перерозподілити запираючі зусилля на клинок та надійно його фіксувати в робочому положенні. 1 UA 115889 C2 5 10 15 20 25 30 35 40 45 Утворена пружна пластина та фігурний профіль з вирізом на її кінці складають єдине ціле з робочим елементом рукояті. Суть винаходу пояснюється кресленням, на якому показано: фіг. 1 - загальний вигляд ножа з розкритим поворотним лезом; фіг. 2 - пружний елемент пластини, вигляд зверху. Ніж з поворотним лезом конструктивно складається з клинка 1 із закругленим хвостовиком, розміщеного між двома окремими елементами 2, 3 рукояті, які в середній зоні виконані з вигином. Елементи 2, 3 рукояті та клинок 1 з можливістю обертання сполучені між собою за допомогою осі 4. На верхній частині закругленого хвостовика клинка 1 виконано паз 5, висота задньої стінки якого виконана з нахилом 5-10° до горизонталі і складає половину висоти передньої його стінки, контактно сполученої із стопорним штифтом 6, закріпленим між сторонами елементів рукояті перпендикулярно площині клинка 1. Елемент 2 рукояті виконано з проріззю 7, наприклад до половини довжини рукояті, яка утворює пластину 8, товщина хвостової частини 9 якої на відстань до 1,5-2,0 см складає 1/2 товщини елемента 2 рукояті, за рахунок чого пластина 8 набуває пружних властивостей. Другий кінець пружної пластини 8 виконано у вигляді фігурного профілю 10 з вирізом 11, відповідно до профілю хвостовика клинка 1, паза 5 та місця для розміщення стопорного штифта 6. Ніж з поворотним лезом використовують наступним чином. Пластина 8 за рахунок пружних властивостей у вихідному положенні відхилена всередину до осьової лінії ножа. При відкриванні леза для фіксації клинка 1 пластину 8 переміщують до розміщення її фігурного профілю 10 в пазу 5. При цьому пластина 8 за рахунок своїх пружних властивостей прагне відновити своє вихідне положення, розпрямляється, стінкою вирізу 11 притискає стопорний штифт 6 до основи клинка 1 та за рахунок нахилу задньої стінки паза 5 клинка 1 на 5-10° до горизонталі надійно його фіксує у розкритому стані, усуваючи люфт. Для закриття леза пластину 8 переміщають з пазу 5 у її вихідне положення, звільняючи її від контакту із стопорним штифтом 6. При цьому клинок 1 вільно переміщається, закриваючи лезо. Автором виготовлена експериментальна конструкція ножа з поворотним лезом, випробування якої показали надійність фіксації клинка ножа в робочому стані. Можливість переміщення фіксуючої пластини зверху леза клинка для повороту його в закрите положення підвищує безпеку при використанні ножа. Таким чином, за рахунок виконання пружної пластини замка як єдиної деталі з робочим елементом рукояті спрощується конструкція, підвищується її надійність та безпека в роботі ножа з поворотним лезом. ФОРМУЛА ВИНАХОДУ Ніж з поворотним лезом, що включає два окремих елементи рукояті, виконані з вигином, клинок з пазом на закругленому хвостовику, сполучені між собою за допомогою осі, та замок, виконаний у вигляді плоскої пластини з виступом та штифта, які розміщені в пазу клинка, задня стінка паза клинка виконана з нахилом, штифт встановлено між елементами рукояті, який відрізняється тим, що один із елементів рукояті виконано з розрізом вздовж довжини рукояті; товщина хвостової частини утвореної розрізом пластини на відстань до 1,5-2,0 см складає половину товщини цього елемента рукояті, другий кінець утвореної пластини виконано у вигляді фігурного профілю з вирізом, відповідно до профілю паза хвостовика клинка та місця для розміщення стопорного штифта. 2 UA 115889 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
