Композиція для виробництва в’яжучого покрівельних матеріалів

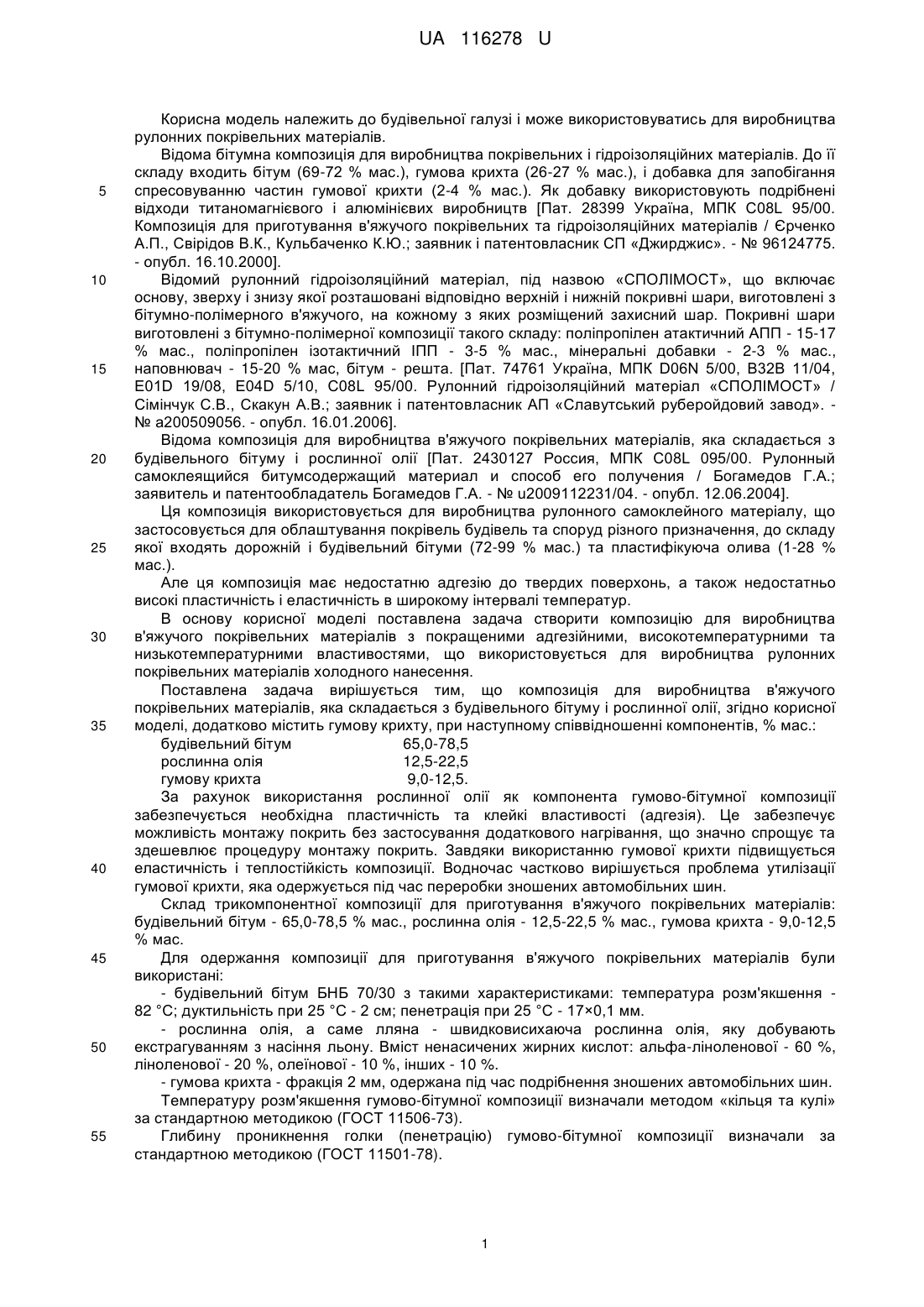

Реферат: Композиція для виробництва в'яжучого покрівельних матеріалів складається з будівельного бітуму і рослинної олії, та гумової крихти. UA 116278 U (54) КОМПОЗИЦІЯ ДЛЯ ВИРОБНИЦТВА В'ЯЖУЧОГО ПОКРІВЕЛЬНИХ МАТЕРІАЛІВ UA 116278 U UA 116278 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної галузі і може використовуватись для виробництва рулонних покрівельних матеріалів. Відома бітумна композиція для виробництва покрівельних і гідроізоляційних матеріалів. До її складу входить бітум (69-72 % мас.), гумова крихта (26-27 % мас.), і добавка для запобігання спресовуванню частин гумової крихти (2-4 % мас.). Як добавку використовують подрібнені відходи титаномагнієвого і алюмінієвих виробництв [Пат. 28399 Україна, МПК C08L 95/00. Композиція для приготування в'яжучого покрівельних та гідроізоляційних матеріалів / Єрченко А.П., Свірідов В.К., Кульбаченко К.Ю.; заявник і патентовласник СП «Джирджис». - № 96124775. - опубл. 16.10.2000]. Відомий рулонний гідроізоляційний матеріал, під назвою «СПОЛІМОСТ», що включає основу, зверху і знизу якої розташовані відповідно верхній і нижній покривні шари, виготовлені з бітумно-полімерного в'яжучого, на кожному з яких розміщений захисний шар. Покривні шари виготовлені з бітумно-полімерної композиції такого складу: поліпропілен атактичний АПП - 15-17 % мас., поліпропілен ізотактичний ІПП - 3-5 % мас., мінеральні добавки - 2-3 % мас., наповнювач - 15-20 % мас, бітум - решта. [Пат. 74761 Україна, МПК D06N 5/00, В32В 11/04, E01D 19/08, E04D 5/10, C08L 95/00. Рулонний гідроізоляційний матеріал «СПОЛІМОСТ» / Сімінчук С.В., Скакун А.В.; заявник і патентовласник АП «Славутський руберойдовий завод». № а200509056. - опубл. 16.01.2006]. Відома композиція для виробництва в'яжучого покрівельних матеріалів, яка складається з будівельного бітуму і рослинної олії [Пат. 2430127 Россия, МПК C08L 095/00. Рулонный самоклеящийся битумсодержащий материал и способ его получения / Богамедов Г.А.; заявитель и патентообладатель Богамедов Г.А. - № u2009112231/04. - опубл. 12.06.2004]. Ця композиція використовується для виробництва рулонного самоклейного матеріалу, що застосовується для облаштування покрівель будівель та споруд різного призначення, до складу якої входять дорожній і будівельний бітуми (72-99 % мас.) та пластифікуюча олива (1-28 % мас.). Але ця композиція має недостатню адгезію до твердих поверхонь, а також недостатньо високі пластичність і еластичність в широкому інтервалі температур. В основу корисної моделі поставлена задача створити композицію для виробництва в'яжучого покрівельних матеріалів з покращеними адгезійними, високотемпературними та низькотемпературними властивостями, що використовується для виробництва рулонних покрівельних матеріалів холодного нанесення. Поставлена задача вирішується тим, що композиція для виробництва в'яжучого покрівельних матеріалів, яка складається з будівельного бітуму і рослинної олії, згідно корисної моделі, додатково містить гумову крихту, при наступному співвідношенні компонентів, % мас.: будівельний бітум 65,0-78,5 рослинна олія 12,5-22,5 гумову крихта 9,0-12,5. За рахунок використання рослинної олії як компонента гумово-бітумної композиції забезпечується необхідна пластичність та клейкі властивості (адгезія). Це забезпечує можливість монтажу покрить без застосування додаткового нагрівання, що значно спрощує та здешевлює процедуру монтажу покрить. Завдяки використанню гумової крихти підвищується еластичність і теплостійкість композиції. Водночас частково вирішується проблема утилізації гумової крихти, яка одержується під час переробки зношених автомобільних шин. Склад трикомпонентної композиції для приготування в'яжучого покрівельних матеріалів: будівельний бітум - 65,0-78,5 % мас., рослинна олія - 12,5-22,5 % мас., гумова крихта - 9,0-12,5 % мас. Для одержання композиції для приготування в'яжучого покрівельних матеріалів були використані: - будівельний бітум БНБ 70/30 з такими характеристиками: температура розм'якшення 82 °C; дуктильність при 25 °C - 2 см; пенетрація при 25 °C - 17×0,1 мм. - рослинна олія, а саме лляна - швидковисихаюча рослинна олія, яку добувають екстрагуванням з насіння льону. Вміст ненасичених жирних кислот: альфа-ліноленової - 60 %, ліноленової - 20 %, олеїнової - 10 %, інших - 10 %. - гумова крихта - фракція 2 мм, одержана під час подрібнення зношених автомобільних шин. Температуру розм'якшення гумово-бітумної композиції визначали методом «кільця та кулі» за стандартною методикою (ГОСТ 11506-73). Глибину проникнення голки (пенетрацію) гумово-бітумної композиції визначали за стандартною методикою (ГОСТ 11501-78). 1 UA 116278 U 5 10 15 20 25 30 Дуктильність (розтяжність) гумово-бітумної композиції визначали за стандартною методикою (ГОСТ 11505-75). Еластичність гумово-бітумної композиції визначали, згідно з ГОСТ 11505-75, з такими доповненням: Після випробовування зразків бітуму на розтяжність форми залишають у ванні дуктилометра або в іншій ємкості на 60 хв. за температури 25±0,5 °C. Заміряють (з точністю до 0,1 см.) довжину обох частин зразка бітуму від вільного кінця нитки до затискувача форми. Показник еластичності визначають за формулою: ( Д  З)  L E  100 , Д де E - еластичність, %; Д - розтяжність, см; З - довжина зразка до його розтягування, см; L - сума довжин двох частин нитки після їх скорочення, см. Гнучкість гумово-бітумної композиції визначали за стандартною методикою (ГОСТ 2678-94). Теплостійкість гумово-бітумної композиції визначали за стандартною методикою (ГОСТ 2678-94). Водопоглинання гумово-бітумної композиції визначали за стандартною методикою (ГОСТ 2678-94). Адгезію гумово-бітумної композиції визначали за стандартною методикою (ГОСТ 14760-69). Приклад 1 До 65,0 г бітуму додавали 22,5 г (22,5 % мас.) лляної олії (ЛО), 12,5 г (12,5 % мас.) гумової крихти (ГК), нагрівали до температури 220 °C і проводили перемішування до повного розчинення (близько 1 год.). Склад і основні характеристики одержаної гумово-бітумної композиції наведені в таблиці. Приклад 2 До 72,5 г бітуму додавали 17,5 г (17,5 % мас.) лляної олії (ЛО), 10,0 г (10,0 % мас.) гумової крихти (ГК), нагрівали до температури 220 °C і проводили перемішування до повного розчинення (близько 1 год.). Склад і основні характеристики одержаної гумово-бітумної композиції наведені в таблиці. Приклад 3 До 78,5 г бітуму додавали 12,5 г (12,5 % мас.) лляної олії (ЛО), 9,0 г (9,0 % мас.) гумової крихти (ГК), нагрівали до температури 220 °C і проводили перемішування до повного розчинення (близько 1 год.). Склад і основні характеристики одержаної композиції для виробництва в'яжучого покрівельних матеріалів наведені в таблиці. 35 Таблиця Склад та основні експлуатаційні характеристики одержаної композиції Показник Вміст компонента, % мас. Бітум БНБ 70/30 Рослинна олія (лляна) Гумова крихта Показник якості Температура розм'якшення, °C Дуктильність при 25 °C, см Пенетрація при 25 °C, 0,1 мм Еластичність, % Гнучкість на брусі при -25 °C Теплостійкість при 60 °C 2 Адгезія, Н/см Водопоглинання, % Найближчий аналог 1 Приклад 2 3 65,0 22,5 12,5 72,5 17,5 10,0 78,5 12,5 9,0 68,0 3,5 29,0 45,0 витримує витримує >5,0
