Пристрій для підготовки феромагнітної складової агломераційної шихти до огрудкування

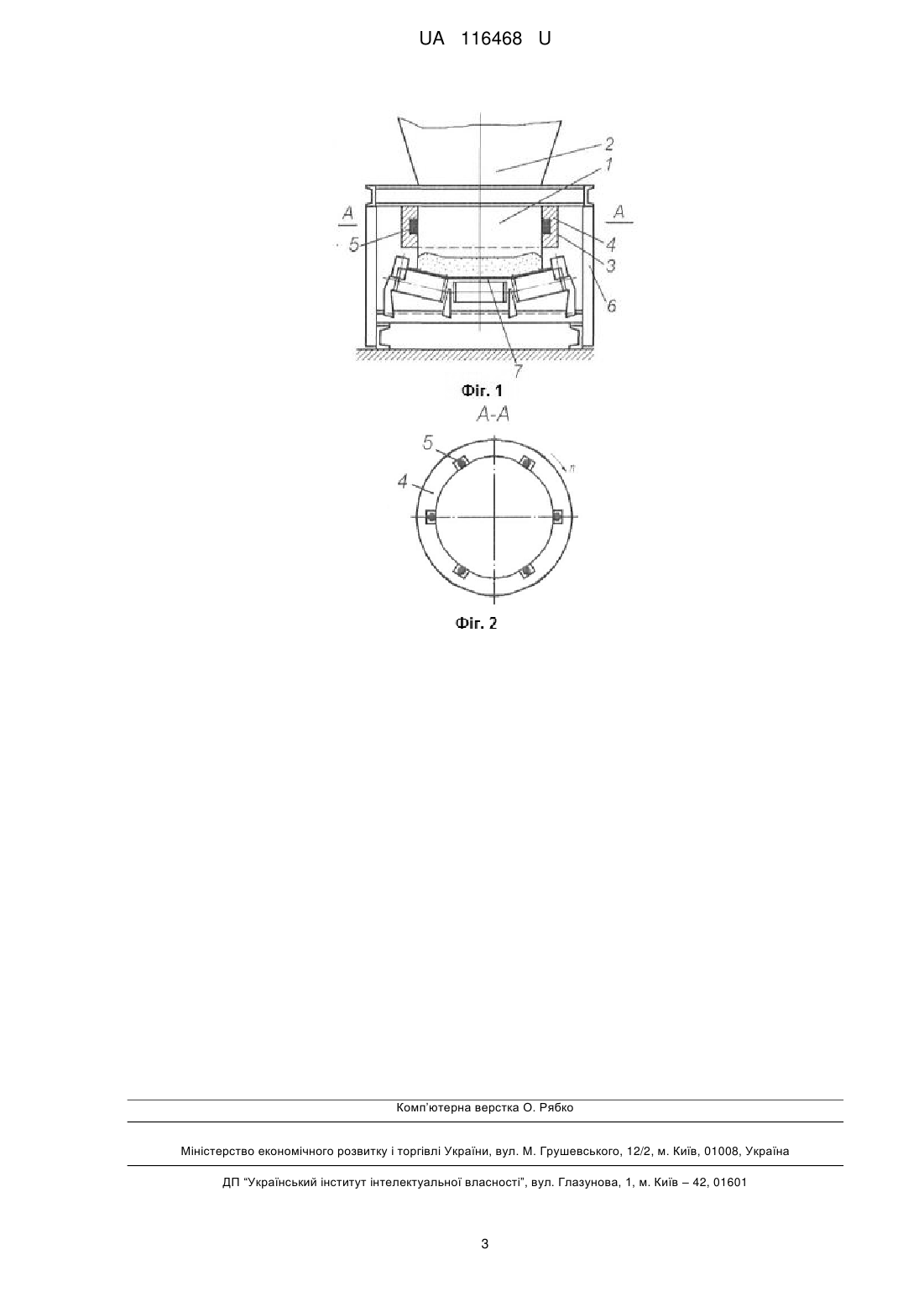

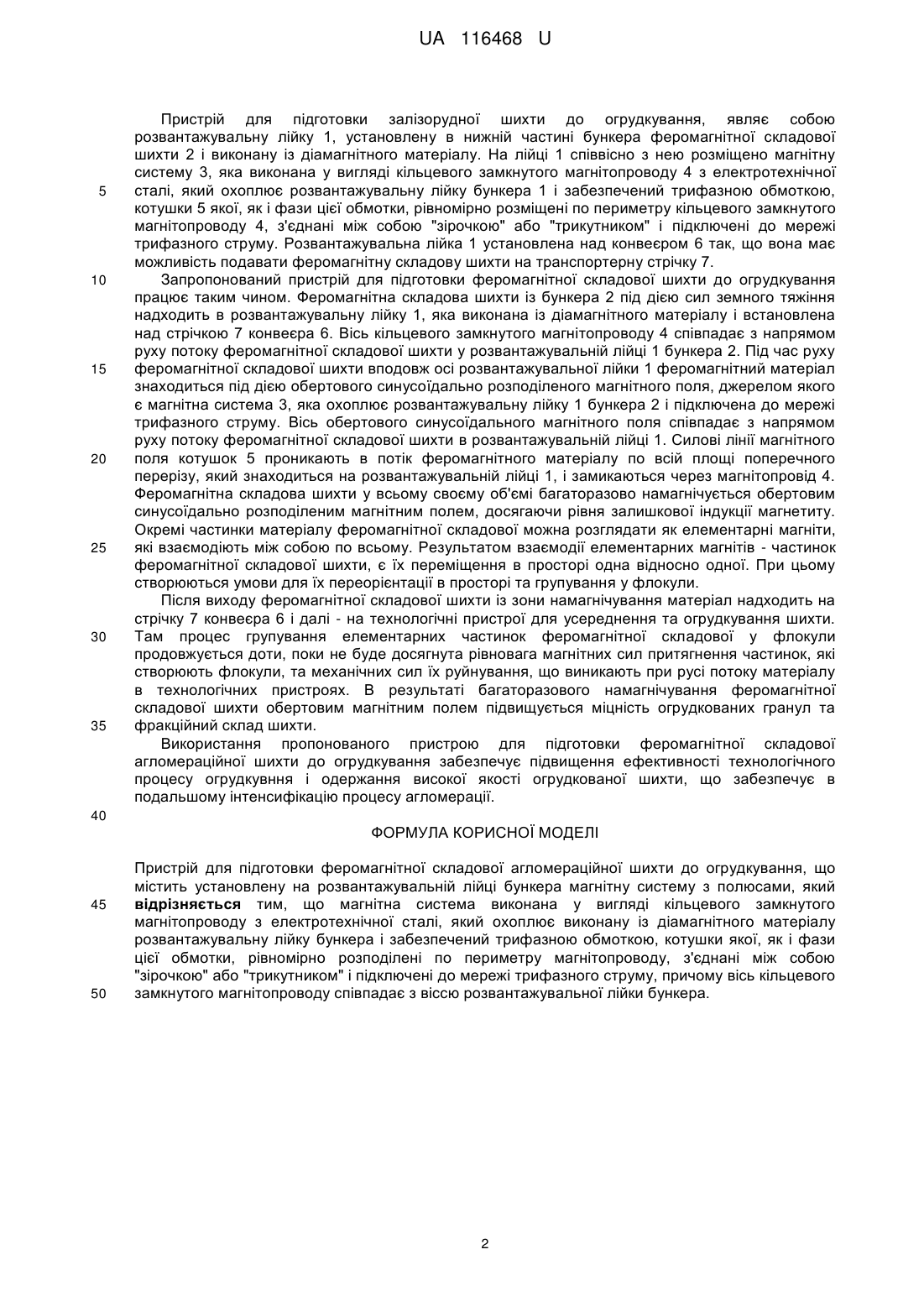

Реферат: Пристрій для підготовки феромагнітної складової агломераційної шихти до огрудкування містить установлену на розвантажувальній лійці бункера магнітну систему з полюсами. Магнітна система виконана у вигляді кільцевого замкнутого магнітопроводу з електротехнічної сталі, який охоплює виконану із діамагнітного матеріалу розвантажувальну лійку бункера і забезпечений трифазною обмоткою, котушки якої, як і фази цієї обмотки, рівномірно розподілені по периметру магнітопроводу, з'єднані між собою "зірочкою" або "трикутником" і підключені до мережі трифазного струму, причому вісь кільцевого замкнутого магнітопроводу співпадає з віссю розвантажувальної лійки бункера. UA 116468 U (12) UA 116468 U UA 116468 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до чорної металургії, а саме до галузі підготовки залізорудної шихти до огрудкування. Відомий спосіб підготовки агломераційної шихти із вмістом магнетитового концентрату, суть якого в тому, що шихту перед огрудкуванням намагнічують в постійному магнітному полі. Для реалізації способу запропоновано пристрій, який складається із постійних магнітів, змонтованих на ярмі і розміщених під конвеєрною стрічкою, на яку завантажується шар агломераційної шихти. Використання відомого способу забезпечує часткове покращення процесу огрудкування шихти за рахунок створення флокульної структури після намагнічування, що дає можливість одержувати більш міцні гранули [Патент SU № 231569. Способ подготовки агломерационной шихты. - 1965]. Недоліком відомого способу підготовки агломераційної шихти до огрудкування є низька ефективність її намагнічування за допомогою відкритої багатополюсної магнітної системи, яка складається із постійних магнітів і розміщена під конвеєрною стрічкою, так як намагнічуванню піддаються лише нижні шари шихти, через які замикаються силові лінії магнітного поля системи. Верхні шари шихти екрануються нижнім шаром і тому не піддаються дії магнітного поля. Найбільш близьким до пропонованого пристрою за технічною суттю та результатом, що досягається, є пристрій для намагнічування матеріалу, що включає розміщену під конвеєрною стрічкою плоску магнітну систему з полюсами, зверненими до стрічки, і виконаною з розміщених на відстані один від одного феромагнітних плит, при цьому полюси магнітної системи в межах однієї плити, що звернені до конвеєрної стрічки, встановлені без проміжку один відносно іншого і мають однакову полярність, а полюси магнітної система феромагнітних плит по ходу руху конвеєрної стрічки різнополярні, при цьому полюси магнітної системи зміщені один відносно іншого на половину довжини полюсів [Патент SU № 1371709. Устройство для намагничивания материала. - 1988]. Недоліком відомого пристрою підготовки залізорудної шихти, як і аналога, є низька ефективність намагнічування шихти за допомогою плоскої магнітної системи з полюсами, зверненими до стрічки, і виконаної з розміщених на відстані одна від одної феромагнітних плит. Результатом встановлення полюсів магнітної системи з однаковою полярністю в межах однієї феромагнітної плити без проміжку один відносно іншого є те, що загальна напруженість магнітного поля підвищується за рахунок кумулятивного ефекту. Проте силові лінії магнітної системи першої феромагнітної плити замикаються самі на себе по схемі "південний полюспівнічний полюс". Магнітні силові лінії не проникають в середні об'єми матеріалу, розміщеного на конвеєрній стрічці, так як опір проміжку "південний полюс магнітної системи - повітряний проміжок-матеріал - повітряний проміжок - північний полюс магнітної системи" значно більший, ніж опір проміжку "південний полюс - північний полюс". Це значно знижує ефективність магнітної системи першої феромагнітної плити. Полюси магнітної системи другої феромагнітної плити, розміщеної по ходу руху конвеєрної стрічки, різнополярні, при цьому полюси магнітної системи зміщені одна відносно іншої на половину довжини полюсів. Останнє конструктивне рішення не впливає на функціонування магнітної системи феромагнітної плити. Вплив різнополярної магнітної системи, розміщеної під конвеєрною стрічкою, незначний, так як намагнічуванню підлягає лише нижній шар матеріалу на конвеєрній стрічці, через які замикаються силові лінії магнітного поля системи. Верхній шар матеріалу екранується нижнім шаром і тому не піддається дії магнітного поля. Задачею корисної моделі є удосконалення відомого пристрою для намагнічування матеріалу за рахунок установки на розвантажувальній лійці бункера магнітної системи з полюсами, яка забезпечує намагнічування феромагнітної складової шихти обертовим магнітним полем, в результаті чого підвищується міцність огрудкованих гранул та фракційний склад шихти. Вказана задача вирішується за рахунок того, що згідно з корисною моделлю, пристрій для підготовки феромагнітної складової агломераційної шихти до огрудкування включає установлену на розвантажувальній лійці бункера магнітну систему з полюсами, яка виконана у вигляді кільцевого замкнутого магнітопроводу з електротехнічної сталі, що охоплює виконану із діамагнітного матеріалу розвантажувальну лійку бункера і забезпечений трифазною обмоткою, котушки якої, як і фази цієї обмотки, рівномірно розподілені по периметру магнітопроводу, з'єднанні між собою "зірочкою" або "трикутником" і підключені до мережі трифазного струму, причому вісь кільцевого замкнутого магнітопроводу співпадає з віссю розвантажувальної лійки бункера. Заявлена корисна модель пояснюється кресленнями, де на фіг. 1 зображено продовжній переріз магнітної системи та місце її установки у розвантажувальній лійці бункера; на фіг. 2 поперечний переріз магнітної системи. 1 UA 116468 U 5 10 15 20 25 30 35 Пристрій для підготовки залізорудної шихти до огрудкування, являє собою розвантажувальну лійку 1, установлену в нижній частині бункера феромагнітної складової шихти 2 і виконану із діамагнітного матеріалу. На лійці 1 співвісно з нею розміщено магнітну систему 3, яка виконана у вигляді кільцевого замкнутого магнітопроводу 4 з електротехнічної сталі, який охоплює розвантажувальну лійку бункера 1 і забезпечений трифазною обмоткою, котушки 5 якої, як і фази цієї обмотки, рівномірно розміщені по периметру кільцевого замкнутого магнітопроводу 4, з'єднані між собою "зірочкою" або "трикутником" і підключені до мережі трифазного струму. Розвантажувальна лійка 1 установлена над конвеєром 6 так, що вона має можливість подавати феромагнітну складову шихти на транспортерну стрічку 7. Запропонований пристрій для підготовки феромагнітної складової шихти до огрудкування працює таким чином. Феромагнітна складова шихти із бункера 2 під дією сил земного тяжіння надходить в розвантажувальну лійку 1, яка виконана із діамагнітного матеріалу і встановлена над стрічкою 7 конвеєра 6. Вісь кільцевого замкнутого магнітопроводу 4 співпадає з напрямом руху потоку феромагнітної складової шихти у розвантажувальній лійці 1 бункера 2. Під час руху феромагнітної складової шихти вподовж осі розвантажувальної лійки 1 феромагнітний матеріал знаходиться під дією обертового синусоїдально розподіленого магнітного поля, джерелом якого є магнітна система 3, яка охоплює розвантажувальну лійку 1 бункера 2 і підключена до мережі трифазного струму. Вісь обертового синусоїдального магнітного поля співпадає з напрямом руху потоку феромагнітної складової шихти в розвантажувальній лійці 1. Силові лінії магнітного поля котушок 5 проникають в потік феромагнітного матеріалу по всій площі поперечного перерізу, який знаходиться на розвантажувальній лійці 1, і замикаються через магнітопровід 4. Феромагнітна складова шихти у всьому своєму об'ємі багаторазово намагнічується обертовим синусоїдально розподіленим магнітним полем, досягаючи рівня залишкової індукції магнетиту. Окремі частинки матеріалу феромагнітної складової можна розглядати як елементарні магніти, які взаємодіють між собою по всьому. Результатом взаємодії елементарних магнітів - частинок феромагнітної складової шихти, є їх переміщення в просторі одна відносно одної. При цьому створюються умови для їх переорієнтації в просторі та групування у флокули. Після виходу феромагнітної складової шихти із зони намагнічування матеріал надходить на стрічку 7 конвеєра 6 і далі - на технологічні пристрої для усереднення та огрудкування шихти. Там процес групування елементарних частинок феромагнітної складової у флокули продовжується доти, поки не буде досягнута рівновага магнітних сил притягнення частинок, які створюють флокули, та механічних сил їх руйнування, що виникають при русі потоку матеріалу в технологічних пристроях. В результаті багаторазового намагнічування феромагнітної складової шихти обертовим магнітним полем підвищується міцність огрудкованих гранул та фракційний склад шихти. Використання пропонованого пристрою для підготовки феромагнітної складової агломераційної шихти до огрудкування забезпечує підвищення ефективності технологічного процесу огрудкувння і одержання високої якості огрудкованої шихти, що забезпечує в подальшому інтенсифікацію процесу агломерації. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для підготовки феромагнітної складової агломераційної шихти до огрудкування, що містить установлену на розвантажувальній лійці бункера магнітну систему з полюсами, який відрізняється тим, що магнітна система виконана у вигляді кільцевого замкнутого магнітопроводу з електротехнічної сталі, який охоплює виконану із діамагнітного матеріалу розвантажувальну лійку бункера і забезпечений трифазною обмоткою, котушки якої, як і фази цієї обмотки, рівномірно розподілені по периметру магнітопроводу, з'єднані між собою "зірочкою" або "трикутником" і підключені до мережі трифазного струму, причому вісь кільцевого замкнутого магнітопроводу співпадає з віссю розвантажувальної лійки бункера. 2 UA 116468 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
