Пристрій для зняття стоматологічних відбитків верхньої щелепи

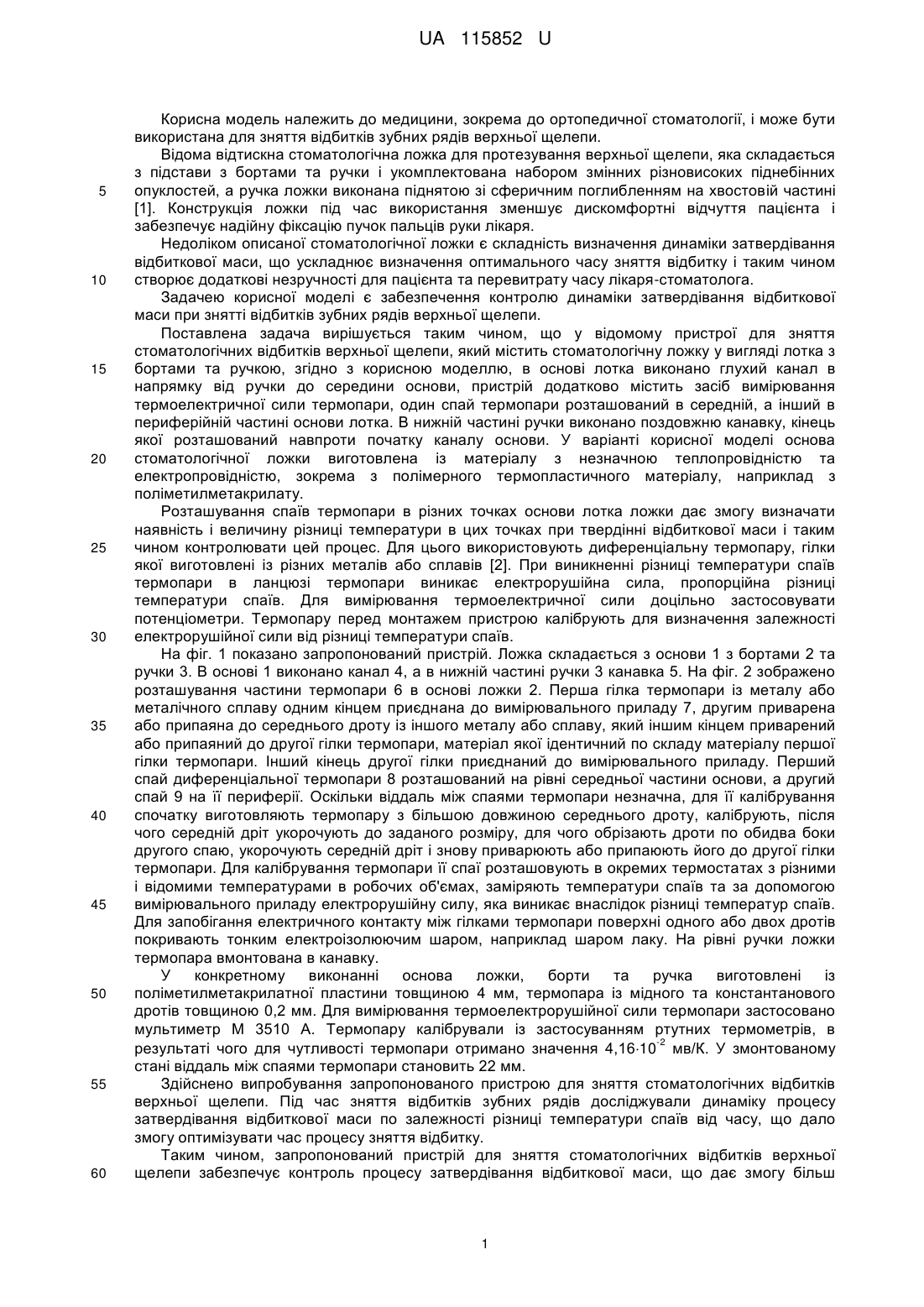

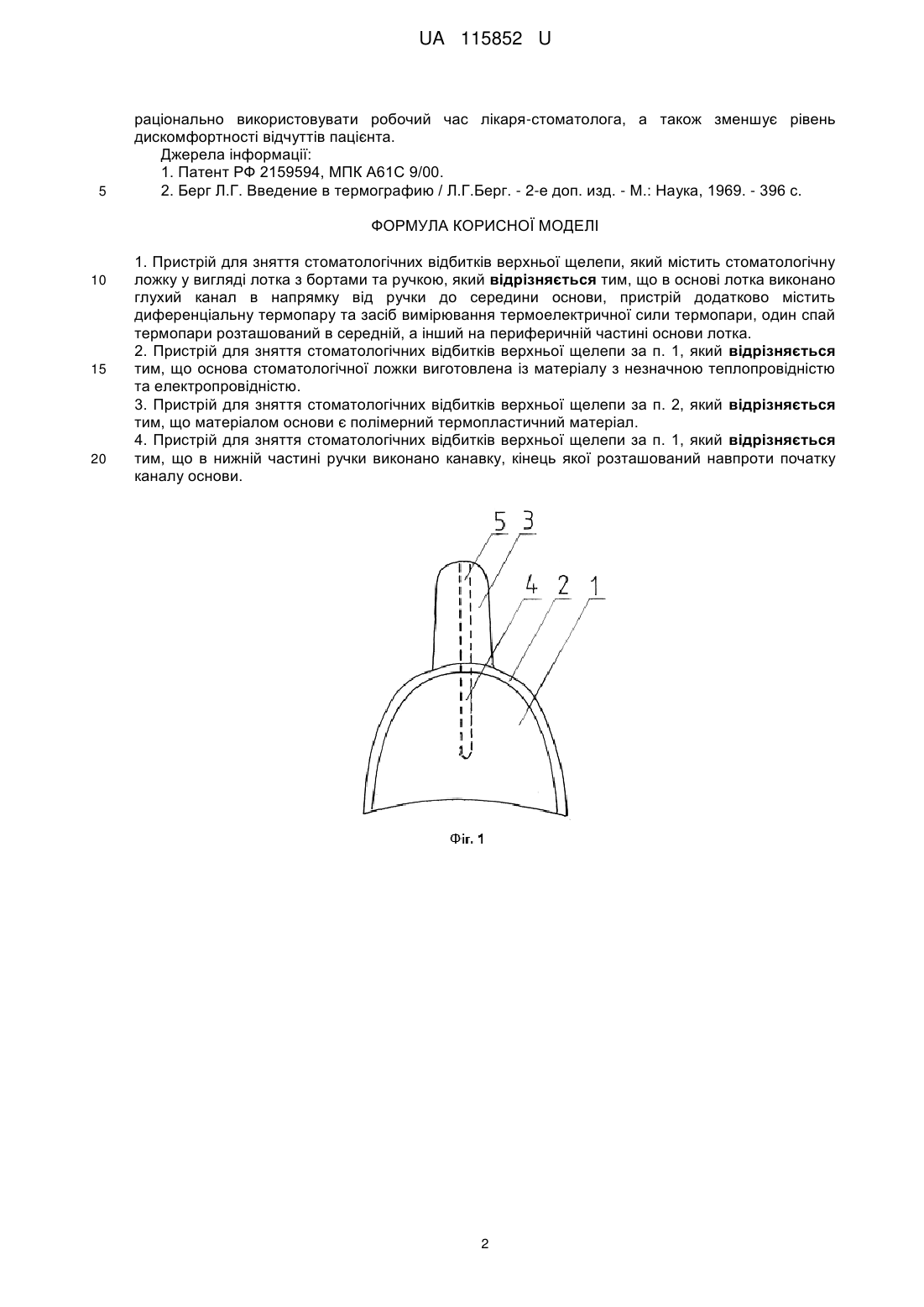

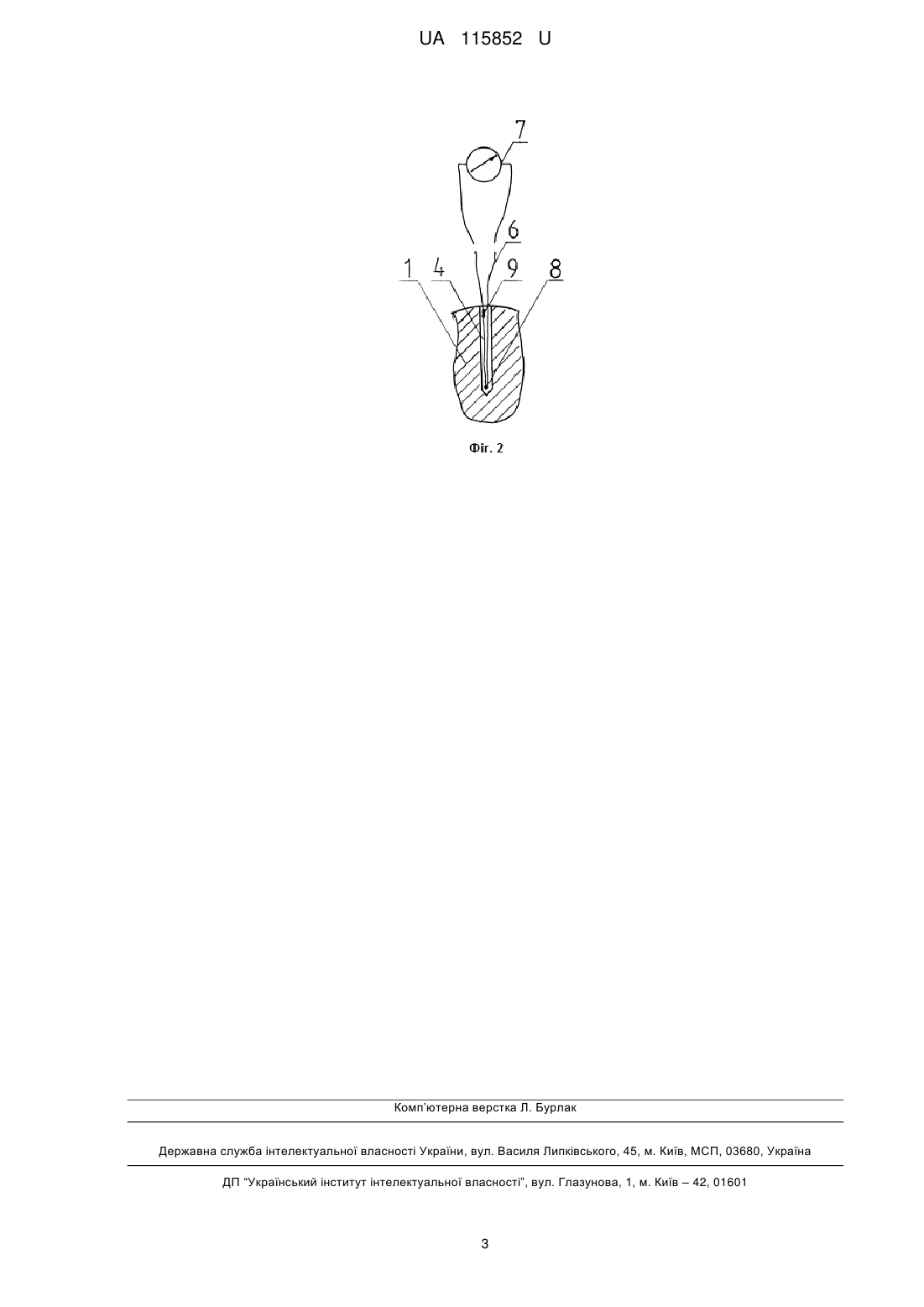

Реферат: Пристрій для зняття стоматологічних відбитків верхньої щелепи містить стоматологічну ложку у вигляді лотка з бортами та ручкою. В основі лотка виконано глухий канал в напрямку від ручки до середини основи, пристрій додатково містить диференціальну термопару та засіб вимірювання термоелектричної сили термопари, один спай термопари розташований в середній, а інший на периферичній частині основи лотка. UA 115852 U (12) UA 115852 U UA 115852 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до ортопедичної стоматології, і може бути використана для зняття відбитків зубних рядів верхньої щелепи. Відома відтискна стоматологічна ложка для протезування верхньої щелепи, яка складається з підстави з бортами та ручки і укомплектована набором змінних різновисоких піднебінних опуклостей, а ручка ложки виконана піднятою зі сферичним поглибленням на хвостовій частині [1]. Конструкція ложки під час використання зменшує дискомфортні відчуття пацієнта і забезпечує надійну фіксацію пучок пальців руки лікаря. Недоліком описаної стоматологічної ложки є складність визначення динаміки затвердівання відбиткової маси, що ускладнює визначення оптимального часу зняття відбитку і таким чином створює додаткові незручності для пацієнта та перевитрату часу лікаря-стоматолога. Задачею корисної моделі є забезпечення контролю динаміки затвердівання відбиткової маси при знятті відбитків зубних рядів верхньої щелепи. Поставлена задача вирішується таким чином, що у відомому пристрої для зняття стоматологічних відбитків верхньої щелепи, який містить стоматологічну ложку у вигляді лотка з бортами та ручкою, згідно з корисною моделлю, в основі лотка виконано глухий канал в напрямку від ручки до середини основи, пристрій додатково містить засіб вимірювання термоелектричної сили термопари, один спай термопари розташований в середній, а інший в периферійній частині основи лотка. В нижній частині ручки виконано поздовжню канавку, кінець якої розташований навпроти початку каналу основи. У варіанті корисної моделі основа стоматологічної ложки виготовлена із матеріалу з незначною теплопровідністю та електропровідністю, зокрема з полімерного термопластичного матеріалу, наприклад з поліметилметакрилату. Розташування спаїв термопари в різних точках основи лотка ложки дає змогу визначати наявність і величину різниці температури в цих точках при твердінні відбиткової маси і таким чином контролювати цей процес. Для цього використовують диференціальну термопару, гілки якої виготовлені із різних металів або сплавів [2]. При виникненні різниці температури спаїв термопари в ланцюзі термопари виникає електрорушійна сила, пропорційна різниці температури спаїв. Для вимірювання термоелектричної сили доцільно застосовувати потенціометри. Термопару перед монтажем пристрою калібрують для визначення залежності електрорушійної сили від різниці температури спаїв. На фіг. 1 показано запропонований пристрій. Ложка складається з основи 1 з бортами 2 та ручки 3. В основі 1 виконано канал 4, а в нижній частині ручки 3 канавка 5. На фіг. 2 зображено розташування частини термопари 6 в основі ложки 2. Перша гілка термопари із металу або металічного сплаву одним кінцем приєднана до вимірювального приладу 7, другим приварена або припаяна до середнього дроту із іншого металу або сплаву, який іншим кінцем приварений або припаяний до другої гілки термопари, матеріал якої ідентичний по складу матеріалу першої гілки термопари. Інший кінець другої гілки приєднаний до вимірювального приладу. Перший спай диференціальної термопари 8 розташований на рівні середньої частини основи, а другий спай 9 на її периферії. Оскільки віддаль між спаями термопари незначна, для її калібрування спочатку виготовляють термопару з більшою довжиною середнього дроту, калібрують, після чого середній дріт укорочують до заданого розміру, для чого обрізають дроти по обидва боки другого спаю, укорочують середній дріт і знову приварюють або припаюють його до другої гілки термопари. Для калібрування термопари її спаї розташовують в окремих термостатах з різними і відомими температурами в робочих об'ємах, заміряють температури спаїв та за допомогою вимірювального приладу електрорушійну силу, яка виникає внаслідок різниці температур спаїв. Для запобігання електричного контакту між гілками термопари поверхні одного або двох дротів покривають тонким електроізолюючим шаром, наприклад шаром лаку. На рівні ручки ложки термопара вмонтована в канавку. У конкретному виконанні основа ложки, борти та ручка виготовлені із поліметилметакрилатної пластини товщиною 4 мм, термопара із мідного та константанового дротів товщиною 0,2 мм. Для вимірювання термоелектрорушійної сили термопари застосовано мультиметр М 3510 А. Термопару калібрували із застосуванням ртутних термометрів, в -2 результаті чого для чутливості термопари отримано значення 4,1610 мв/К. У змонтованому стані віддаль між спаями термопари становить 22 мм. Здійснено випробування запропонованого пристрою для зняття стоматологічних відбитків верхньої щелепи. Під час зняття відбитків зубних рядів досліджували динаміку процесу затвердівання відбиткової маси по залежності різниці температури спаїв від часу, що дало змогу оптимізувати час процесу зняття відбитку. Таким чином, запропонований пристрій для зняття стоматологічних відбитків верхньої щелепи забезпечує контроль процесу затвердівання відбиткової маси, що дає змогу більш 1 UA 115852 U 5 раціонально використовувати робочий час лікаря-стоматолога, а також зменшує рівень дискомфортності відчуттів пацієнта. Джерела інформації: 1. Патент РФ 2159594, МПК А61С 9/00. 2. Берг Л.Г. Введение в термографию / Л.Г.Берг. - 2-е доп. изд. - М.: Наука, 1969. - 396 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для зняття стоматологічних відбитків верхньої щелепи, який містить стоматологічну ложку у вигляді лотка з бортами та ручкою, який відрізняється тим, що в основі лотка виконано глухий канал в напрямку від ручки до середини основи, пристрій додатково містить диференціальну термопару та засіб вимірювання термоелектричної сили термопари, один спай термопари розташований в середній, а інший на периферичній частині основи лотка. 2. Пристрій для зняття стоматологічних відбитків верхньої щелепи за п. 1, який відрізняється тим, що основа стоматологічної ложки виготовлена із матеріалу з незначною теплопровідністю та електропровідністю. 3. Пристрій для зняття стоматологічних відбитків верхньої щелепи за п. 2, який відрізняється тим, що матеріалом основи є полімерний термопластичний матеріал. 4. Пристрій для зняття стоматологічних відбитків верхньої щелепи за п. 1, який відрізняється тим, що в нижній частині ручки виконано канавку, кінець якої розташований навпроти початку каналу основи. 2 UA 115852 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
