Станина потужного гідравлічного преса

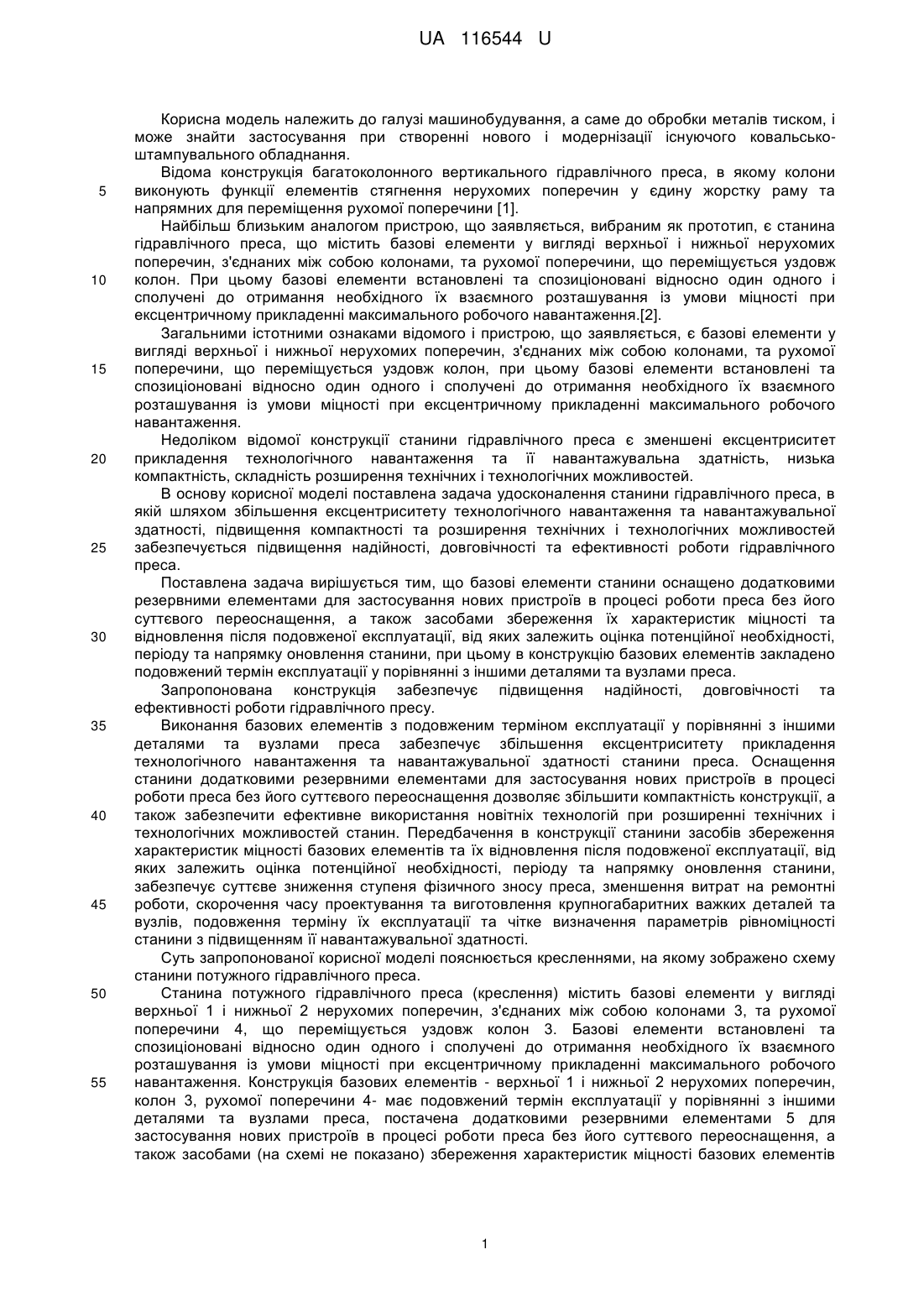

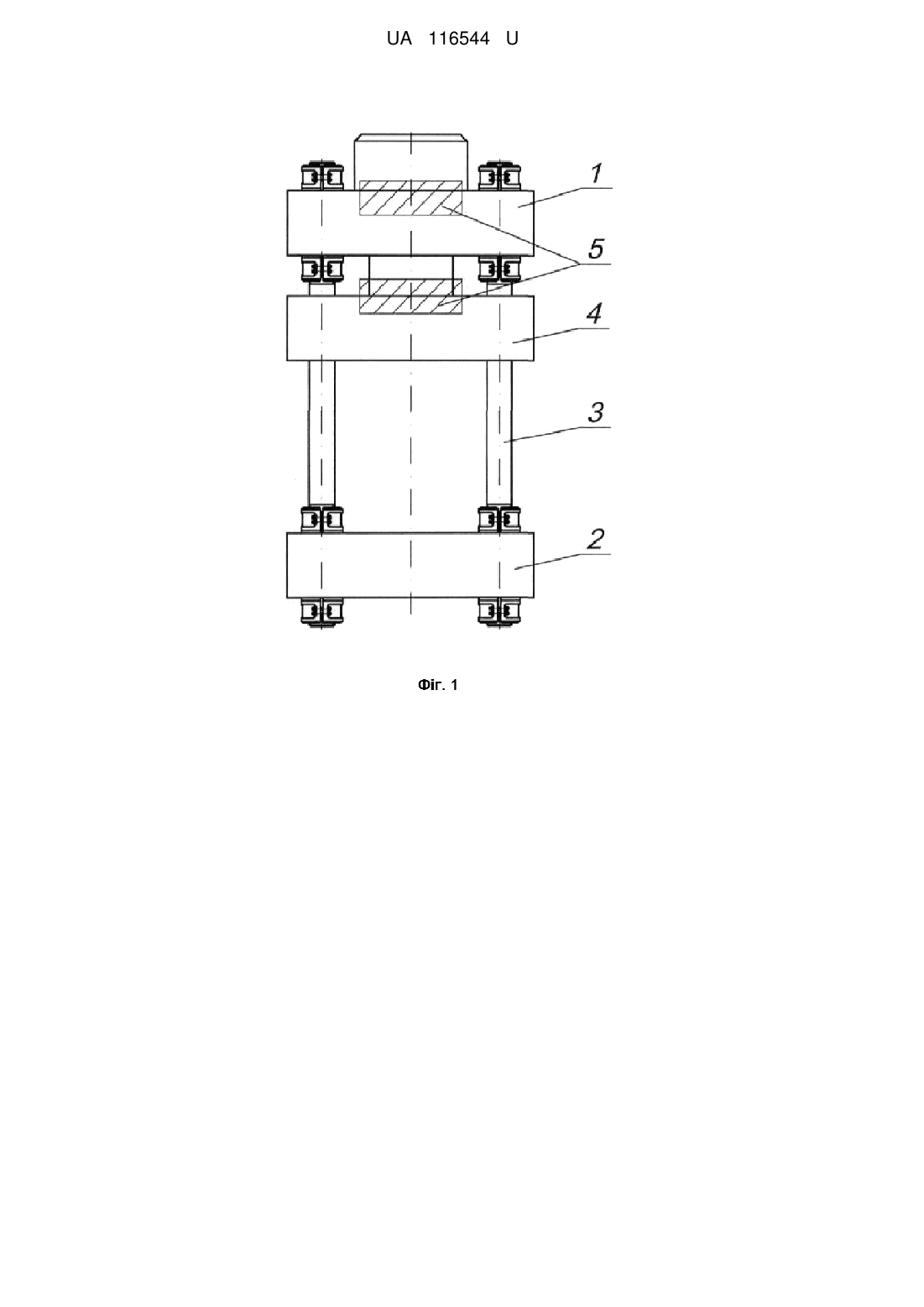

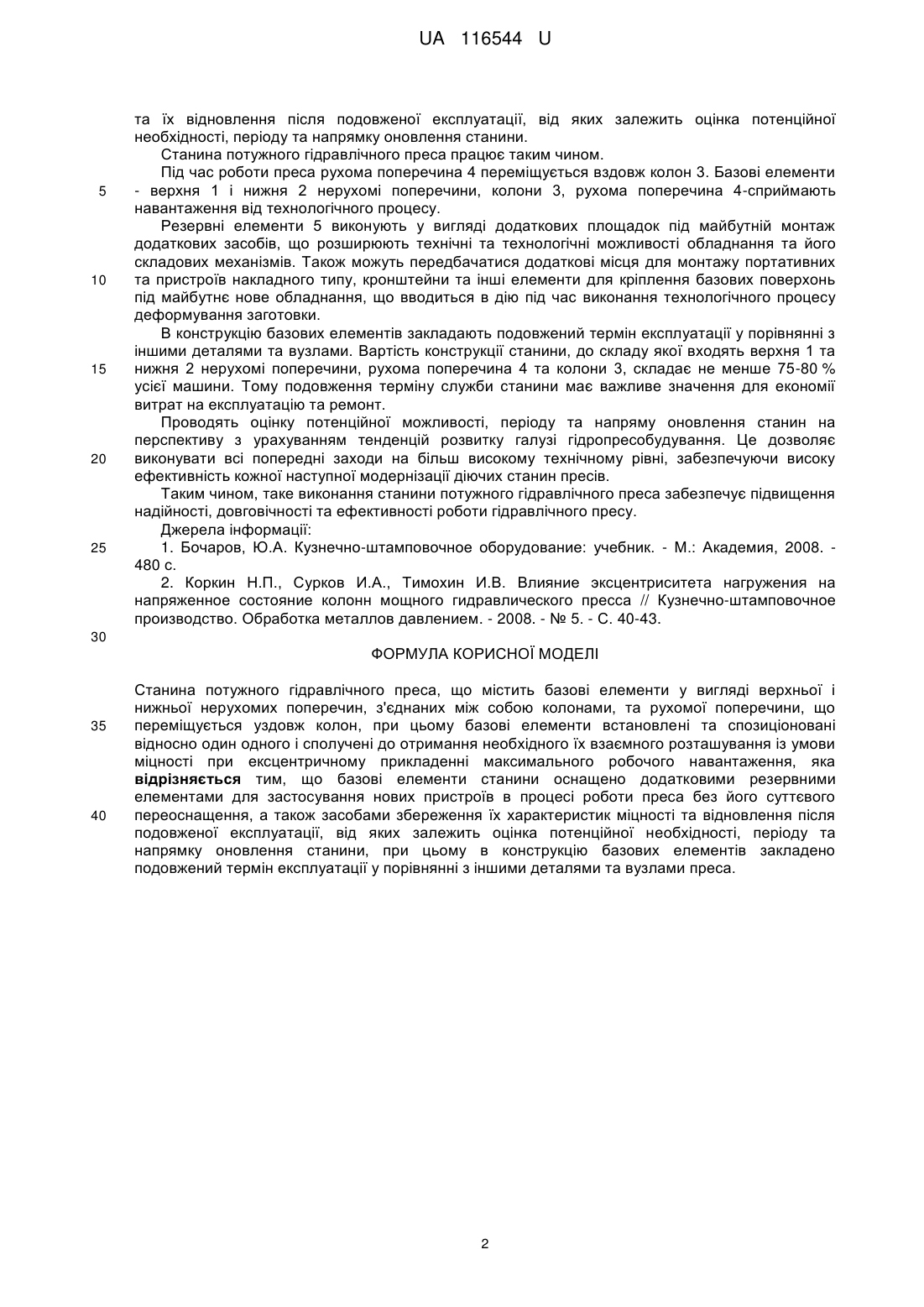

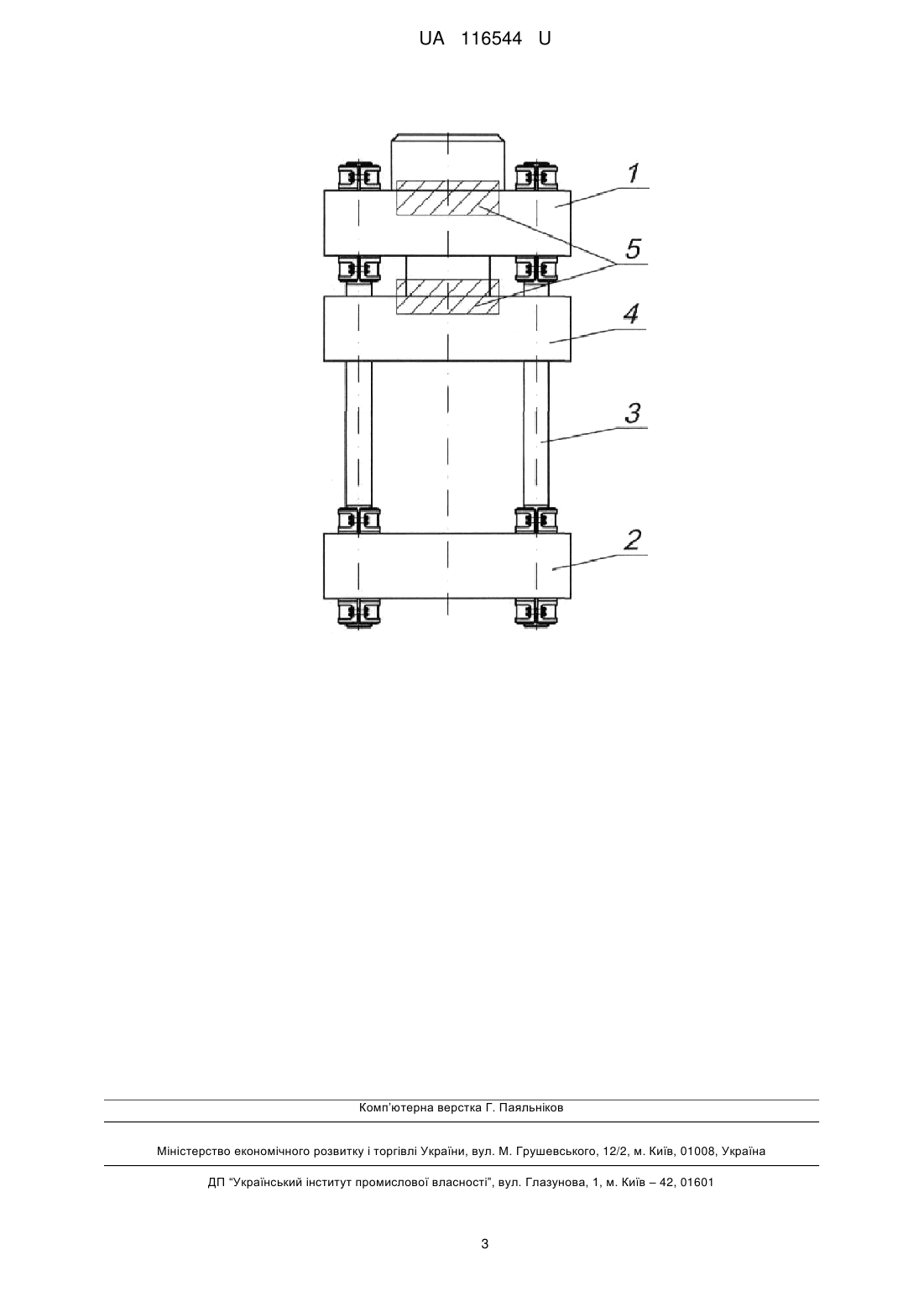

Реферат: UA 116544 U UA 116544 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до обробки металів тиском, і може знайти застосування при створенні нового і модернізації існуючого ковальськоштампувального обладнання. Відома конструкція багатоколонного вертикального гідравлічного преса, в якому колони виконують функції елементів стягнення нерухомих поперечин у єдину жорстку раму та напрямних для переміщення рухомої поперечини [1]. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є станина гідравлічного преса, що містить базові елементи у вигляді верхньої і нижньої нерухомих поперечин, з'єднаних між собою колонами, та рухомої поперечини, що переміщується уздовж колон. При цьому базові елементи встановлені та спозиціоновані відносно один одного і сполучені до отримання необхідного їх взаємного розташування із умови міцності при ексцентричному прикладенні максимального робочого навантаження.[2]. Загальними істотними ознаками відомого і пристрою, що заявляється, є базові елементи у вигляді верхньої і нижньої нерухомих поперечин, з'єднаних між собою колонами, та рухомої поперечини, що переміщується уздовж колон, при цьому базові елементи встановлені та спозиціоновані відносно один одного і сполучені до отримання необхідного їх взаємного розташування із умови міцності при ексцентричному прикладенні максимального робочого навантаження. Недоліком відомої конструкції станини гідравлічного преса є зменшені ексцентриситет прикладення технологічного навантаження та її навантажувальна здатність, низька компактність, складність розширення технічних і технологічних можливостей. В основу корисної моделі поставлена задача удосконалення станини гідравлічного преса, в якій шляхом збільшення ексцентриситету технологічного навантаження та навантажувальної здатності, підвищення компактності та розширення технічних і технологічних можливостей забезпечується підвищення надійності, довговічності та ефективності роботи гідравлічного преса. Поставлена задача вирішується тим, що базові елементи станини оснащено додатковими резервними елементами для застосування нових пристроїв в процесі роботи преса без його суттєвого переоснащення, а також засобами збереження їх характеристик міцності та відновлення після подовженої експлуатації, від яких залежить оцінка потенційної необхідності, періоду та напрямку оновлення станини, при цьому в конструкцію базових елементів закладено подовжений термін експлуатації у порівнянні з іншими деталями та вузлами преса. Запропонована конструкція забезпечує підвищення надійності, довговічності та ефективності роботи гідравлічного пресу. Виконання базових елементів з подовженим терміном експлуатації у порівнянні з іншими деталями та вузлами преса забезпечує збільшення ексцентриситету прикладення технологічного навантаження та навантажувальної здатності станини преса. Оснащення станини додатковими резервними елементами для застосування нових пристроїв в процесі роботи преса без його суттєвого переоснащення дозволяє збільшити компактність конструкції, а також забезпечити ефективне використання новітніх технологій при розширенні технічних і технологічних можливостей станин. Передбачення в конструкції станини засобів збереження характеристик міцності базових елементів та їх відновлення після подовженої експлуатації, від яких залежить оцінка потенційної необхідності, періоду та напрямку оновлення станини, забезпечує суттєве зниження ступеня фізичного зносу преса, зменшення витрат на ремонтні роботи, скорочення часу проектування та виготовлення крупногабаритних важких деталей та вузлів, подовження терміну їх експлуатації та чітке визначення параметрів рівноміцності станини з підвищенням її навантажувальної здатності. Суть запропонованої корисної моделі пояснюється кресленнями, на якому зображено схему станини потужного гідравлічного преса. Станина потужного гідравлічного преса (креслення) містить базові елементи у вигляді верхньої 1 і нижньої 2 нерухомих поперечин, з'єднаних між собою колонами 3, та рухомої поперечини 4, що переміщується уздовж колон 3. Базові елементи встановлені та спозиціоновані відносно один одного і сполучені до отримання необхідного їх взаємного розташування із умови міцності при ексцентричному прикладенні максимального робочого навантаження. Конструкція базових елементів - верхньої 1 і нижньої 2 нерухомих поперечин, колон 3, рухомої поперечини 4- має подовжений термін експлуатації у порівнянні з іншими деталями та вузлами преса, постачена додатковими резервними елементами 5 для застосування нових пристроїв в процесі роботи преса без його суттєвого переоснащення, а також засобами (на схемі не показано) збереження характеристик міцності базових елементів 1 UA 116544 U 5 10 15 20 25 та їх відновлення після подовженої експлуатації, від яких залежить оцінка потенційної необхідності, періоду та напрямку оновлення станини. Станина потужного гідравлічного преса працює таким чином. Під час роботи преса рухома поперечина 4 переміщується вздовж колон 3. Базові елементи - верхня 1 і нижня 2 нерухомі поперечини, колони 3, рухома поперечина 4-сприймають навантаження від технологічного процесу. Резервні елементи 5 виконують у вигляді додаткових площадок під майбутній монтаж додаткових засобів, що розширюють технічні та технологічні можливості обладнання та його складових механізмів. Також можуть передбачатися додаткові місця для монтажу портативних та пристроїв накладного типу, кронштейни та інші елементи для кріплення базових поверхонь під майбутнє нове обладнання, що вводиться в дію під час виконання технологічного процесу деформування заготовки. В конструкцію базових елементів закладають подовжений термін експлуатації у порівнянні з іншими деталями та вузлами. Вартість конструкції станини, до складу якої входять верхня 1 та нижня 2 нерухомі поперечини, рухома поперечина 4 та колони 3, складає не менше 75-80 % усієї машини. Тому подовження терміну служби станини має важливе значення для економії витрат на експлуатацію та ремонт. Проводять оцінку потенційної можливості, періоду та напряму оновлення станин на перспективу з урахуванням тенденцій розвитку галузі гідропресобудування. Це дозволяє виконувати всі попередні заходи на більш високому технічному рівні, забезпечуючи високу ефективність кожної наступної модернізації діючих станин пресів. Таким чином, таке виконання станини потужного гідравлічного преса забезпечує підвищення надійності, довговічності та ефективності роботи гідравлічного пресу. Джерела інформації: 1. Бочаров, Ю.А. Кузнечно-штамповочное оборудование: учебник. - М.: Академия, 2008. 480 с. 2. Коркин Н.П., Сурков И.Α., Тимохин И.В. Влияние эксцентриситета нагружения на напряженное состояние колонн мощного гидравлического пресса // Кузнечно-штамповочное производство. Обработка металлов давлением. - 2008. - № 5. - С. 40-43. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Станина потужного гідравлічного преса, що містить базові елементи у вигляді верхньої і нижньої нерухомих поперечин, з'єднаних між собою колонами, та рухомої поперечини, що переміщується уздовж колон, при цьому базові елементи встановлені та спозиціоновані відносно один одного і сполучені до отримання необхідного їх взаємного розташування із умови міцності при ексцентричному прикладенні максимального робочого навантаження, яка відрізняється тим, що базові елементи станини оснащено додатковими резервними елементами для застосування нових пристроїв в процесі роботи преса без його суттєвого переоснащення, а також засобами збереження їх характеристик міцності та відновлення після подовженої експлуатації, від яких залежить оцінка потенційної необхідності, періоду та напрямку оновлення станини, при цьому в конструкцію базових елементів закладено подовжений термін експлуатації у порівнянні з іншими деталями та вузлами преса. 2 UA 116544 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
