Універсальне решето з прямокутними отворами

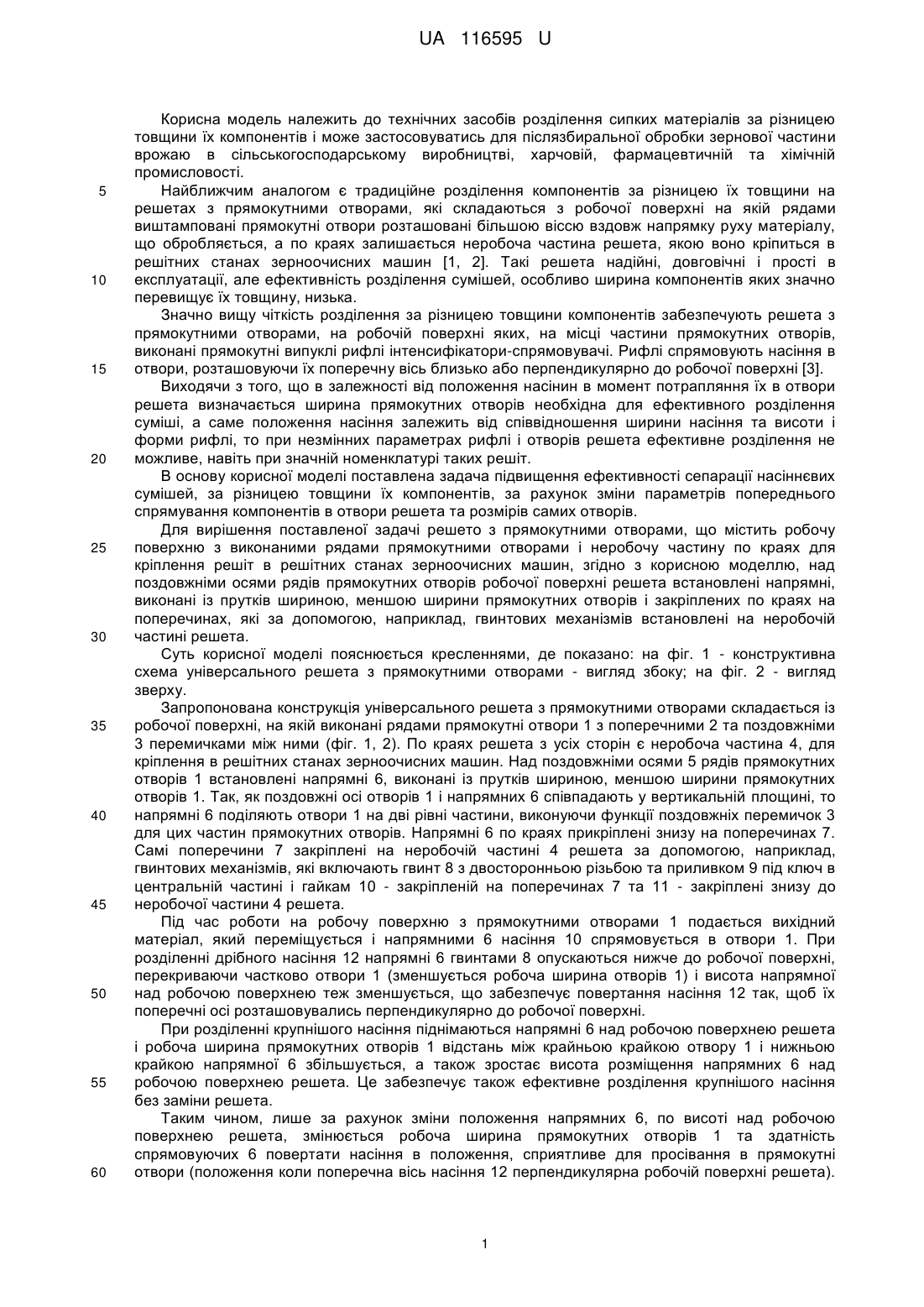

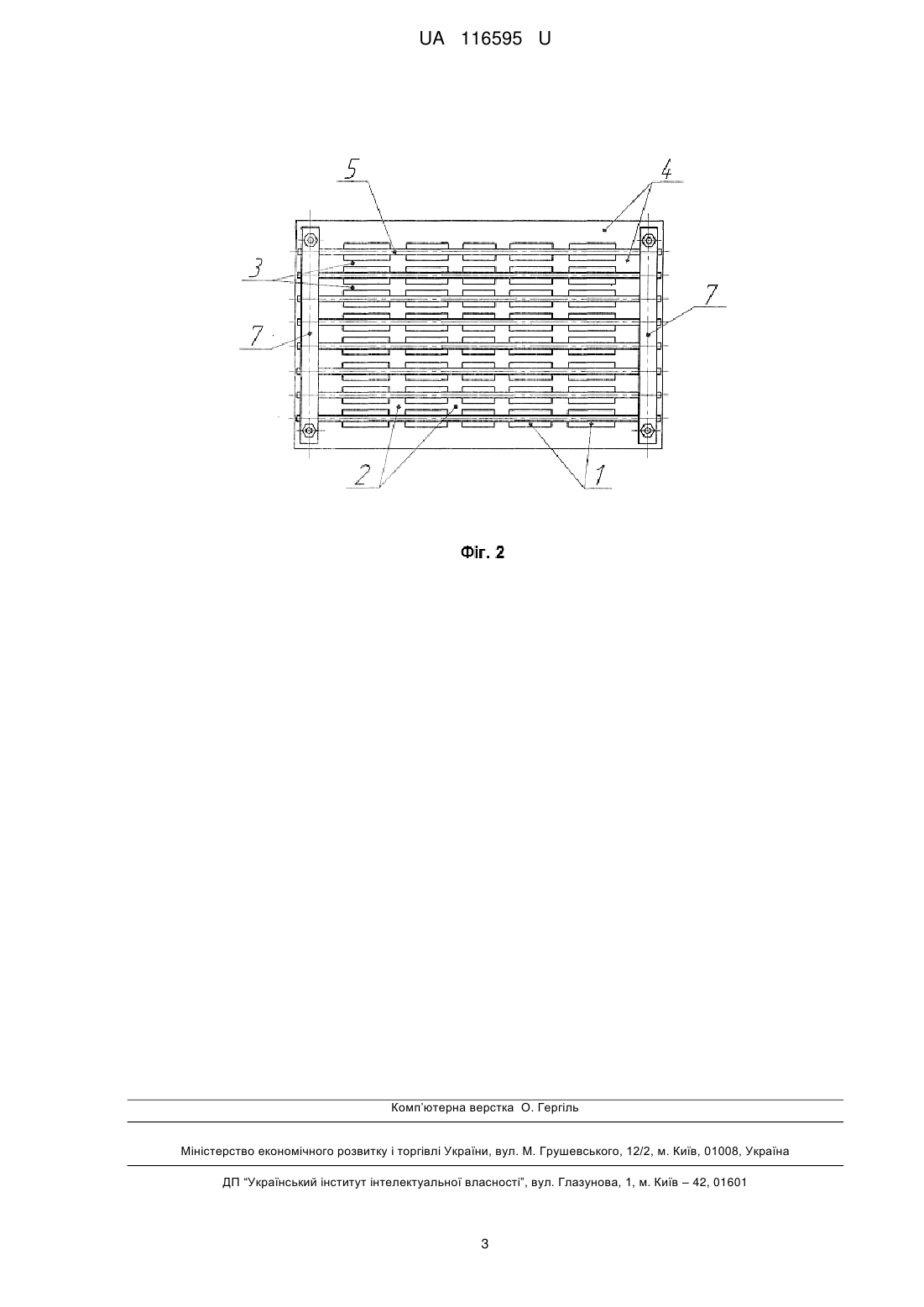

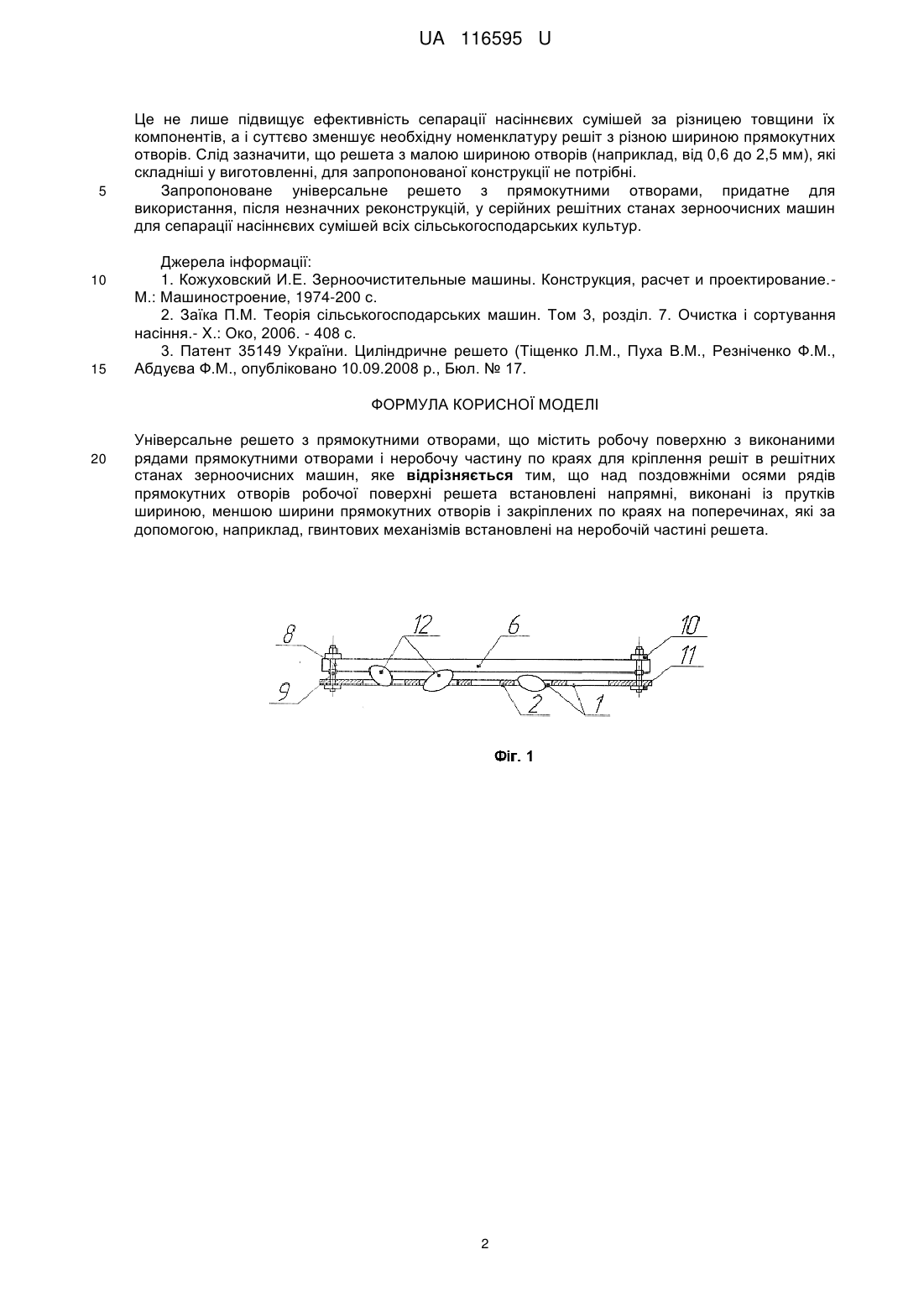

Реферат: Універсальне решето з прямокутними отворами містить робочу поверхню з виконаними рядами прямокутними отворами і неробочу частину по краях для кріплення решіт в решітних станах зерноочисних машин. Над поздовжніми осями рядів прямокутних отворів робочої поверхні решета встановлені напрямні, виконані із прутків шириною, меншою ширини прямокутних отворів і закріплених по краях на поперечинах, які за допомогою, наприклад, гвинтових механізмів встановлені на неробочій частині решета. UA 116595 U (12) UA 116595 U UA 116595 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів розділення сипких матеріалів за різницею товщини їх компонентів і може застосовуватись для післязбиральної обробки зернової частини врожаю в сільськогосподарському виробництві, харчовій, фармацевтичній та хімічній промисловості. Найближчим аналогом є традиційне розділення компонентів за різницею їх товщини на решетах з прямокутними отворами, які складаються з робочої поверхні на якій рядами виштамповані прямокутні отвори розташовані більшою віссю вздовж напрямку руху матеріалу, що обробляється, а по краях залишається неробоча частина решета, якою воно кріпиться в решітних станах зерноочисних машин [1, 2]. Такі решета надійні, довговічні і прості в експлуатації, але ефективність розділення сумішей, особливо ширина компонентів яких значно перевищує їх товщину, низька. Значно вищу чіткість розділення за різницею товщини компонентів забезпечують решета з прямокутними отворами, на робочій поверхні яких, на місці частини прямокутних отворів, виконані прямокутні випуклі рифлі інтенсифікатори-спрямовувачі. Рифлі спрямовують насіння в отвори, розташовуючи їх поперечну вісь близько або перпендикулярно до робочої поверхні [3]. Виходячи з того, що в залежності від положення насінин в момент потрапляння їх в отвори решета визначається ширина прямокутних отворів необхідна для ефективного розділення суміші, а саме положення насіння залежить від співвідношення ширини насіння та висоти і форми рифлі, то при незмінних параметрах рифлі і отворів решета ефективне розділення не можливе, навіть при значній номенклатурі таких решіт. В основу корисної моделі поставлена задача підвищення ефективності сепарації насіннєвих сумішей, за різницею товщини їх компонентів, за рахунок зміни параметрів попереднього спрямування компонентів в отвори решета та розмірів самих отворів. Для вирішення поставленої задачі решето з прямокутними отворами, що містить робочу поверхню з виконаними рядами прямокутними отворами і неробочу частину по краях для кріплення решіт в решітних станах зерноочисних машин, згідно з корисною моделлю, над поздовжніми осями рядів прямокутних отворів робочої поверхні решета встановлені напрямні, виконані із прутків шириною, меншою ширини прямокутних отворів і закріплених по краях на поперечинах, які за допомогою, наприклад, гвинтових механізмів встановлені на неробочій частині решета. Суть корисної моделі пояснюється кресленнями, де показано: на фіг. 1 - конструктивна схема універсального решета з прямокутними отворами - вигляд збоку; на фіг. 2 - вигляд зверху. Запропонована конструкція універсального решета з прямокутними отворами складається із робочої поверхні, на якій виконані рядами прямокутні отвори 1 з поперечними 2 та поздовжніми 3 перемичками між ними (фіг. 1, 2). По краях решета з усіх сторін є неробоча частина 4, для кріплення в решітних станах зерноочисних машин. Над поздовжніми осями 5 рядів прямокутних отворів 1 встановлені напрямні 6, виконані із прутків шириною, меншою ширини прямокутних отворів 1. Так, як поздовжні осі отворів 1 і напрямних 6 співпадають у вертикальній площині, то напрямні 6 поділяють отвори 1 на дві рівні частини, виконуючи функції поздовжніх перемичок 3 для цих частин прямокутних отворів. Напрямні 6 по краях прикріплені знизу на поперечинах 7. Самі поперечини 7 закріплені на неробочій частині 4 решета за допомогою, наприклад, гвинтових механізмів, які включають гвинт 8 з двосторонньою різьбою та приливком 9 під ключ в центральній частині і гайкам 10 - закріпленій на поперечинах 7 та 11 - закріплені знизу до неробочої частини 4 решета. Під час роботи на робочу поверхню з прямокутними отворами 1 подається вихідний матеріал, який переміщується і напрямними 6 насіння 10 спрямовується в отвори 1. При розділенні дрібного насіння 12 напрямні 6 гвинтами 8 опускаються нижче до робочої поверхні, перекриваючи частково отвори 1 (зменшується робоча ширина отворів 1) і висота напрямної над робочою поверхнею теж зменшується, що забезпечує повертання насіння 12 так, щоб їх поперечні осі розташовувались перпендикулярно до робочої поверхні. При розділенні крупнішого насіння піднімаються напрямні 6 над робочою поверхнею решета і робоча ширина прямокутних отворів 1 відстань між крайньою крайкою отвору 1 і нижньою крайкою напрямної 6 збільшується, а також зростає висота розміщення напрямних 6 над робочою поверхнею решета. Це забезпечує також ефективне розділення крупнішого насіння без заміни решета. Таким чином, лише за рахунок зміни положення напрямних 6, по висоті над робочою поверхнею решета, змінюється робоча ширина прямокутних отворів 1 та здатність спрямовуючих 6 повертати насіння в положення, сприятливе для просівання в прямокутні отвори (положення коли поперечна вісь насіння 12 перпендикулярна робочій поверхні решета). 1 UA 116595 U 5 10 15 Це не лише підвищує ефективність сепарації насіннєвих сумішей за різницею товщини їх компонентів, а і суттєво зменшує необхідну номенклатуру решіт з різною шириною прямокутних отворів. Слід зазначити, що решета з малою шириною отворів (наприклад, від 0,6 до 2,5 мм), які складніші у виготовленні, для запропонованої конструкції не потрібні. Запропоноване універсальне решето з прямокутними отворами, придатне для використання, після незначних реконструкцій, у серійних решітних станах зерноочисних машин для сепарації насіннєвих сумішей всіх сільськогосподарських культур. Джерела інформації: 1. Кожуховский И.Е. Зерноочистительные машины. Конструкция, расчет и проектирование.М.: Машиностроение, 1974-200 с. 2. Заїка П.М. Теорія сільськогосподарських машин. Том 3, розділ. 7. Очистка і сортування насіння.- X.: Око, 2006. - 408 с. 3. Патент 35149 України. Циліндричне решето (Тіщенко Л.М., Пуха В.М., Резніченко Ф.М., Абдуєва Ф.М., опубліковано 10.09.2008 р., Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Універсальне решето з прямокутними отворами, що містить робочу поверхню з виконаними рядами прямокутними отворами і неробочу частину по краях для кріплення решіт в решітних станах зерноочисних машин, яке відрізняється тим, що над поздовжніми осями рядів прямокутних отворів робочої поверхні решета встановлені напрямні, виконані із прутків шириною, меншою ширини прямокутних отворів і закріплених по краях на поперечинах, які за допомогою, наприклад, гвинтових механізмів встановлені на неробочій частині решета. 2 UA 116595 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
