Спосіб інтенсифікації сепарації насіннєвих сумішей на решетах з прямокутними отворами

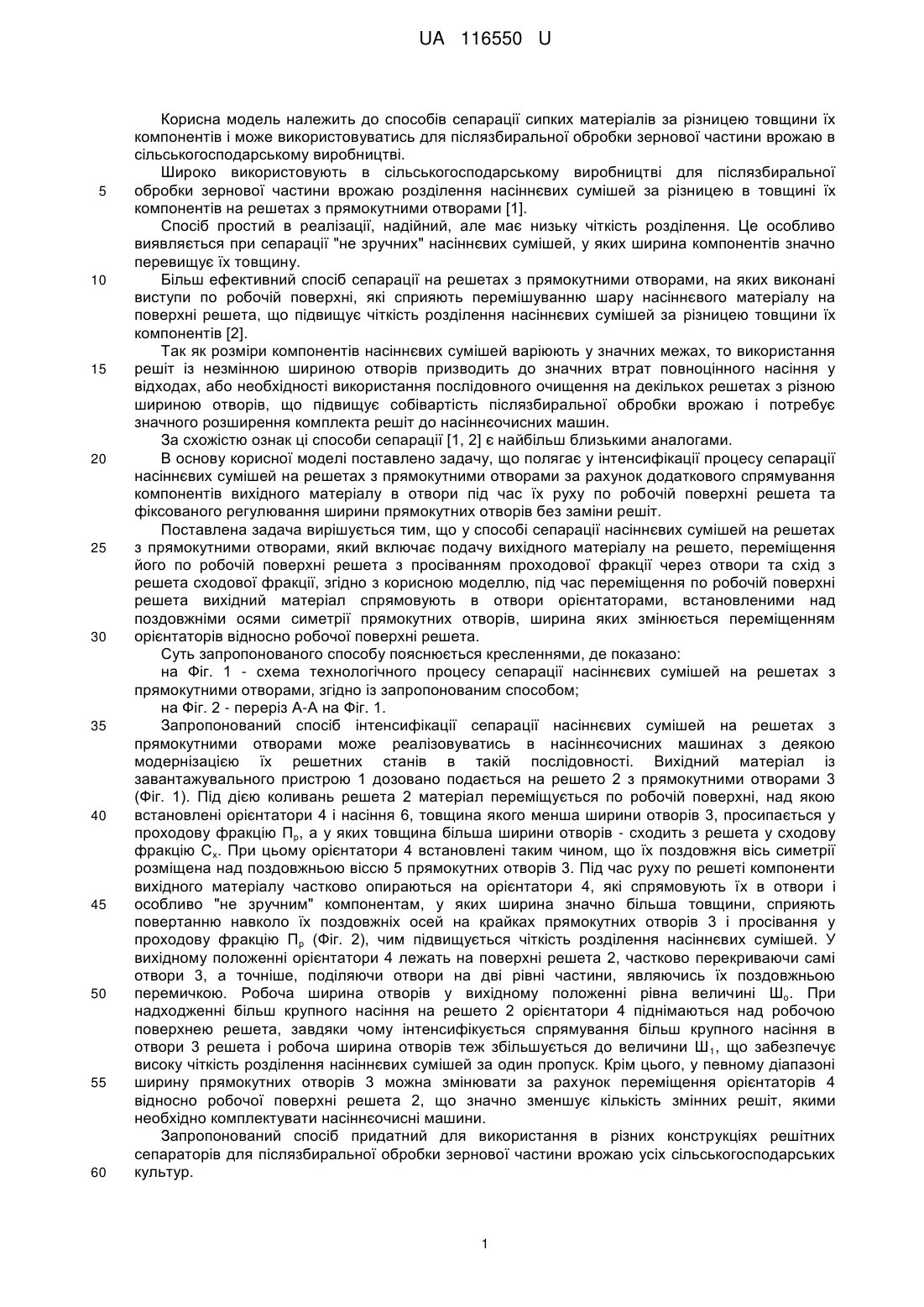

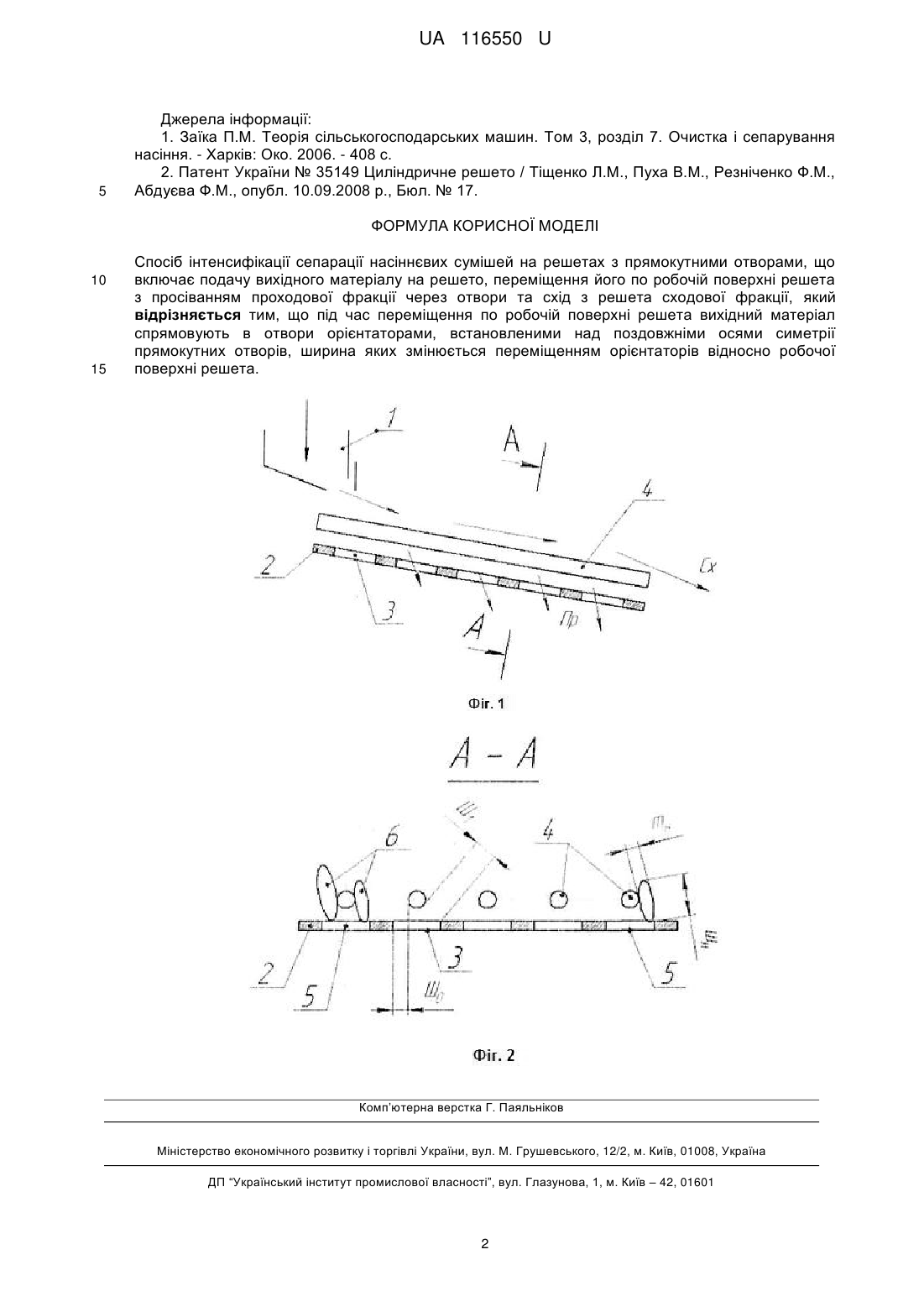

Реферат: Спосіб інтенсифікації сепарації насіннєвих сумішей на решетах з прямокутними отворами включає подачу вихідного матеріалу на решето, переміщення його по робочій поверхні решета з просіванням проходової фракції через отвори та схід з решета сходової фракції. Під час переміщення по робочій поверхні решета вихідний матеріал спрямовують в отвори орієнтаторами, встановленими над поздовжніми осями симетрії прямокутних отворів, ширина яких змінюється переміщенням орієнтаторів відносно робочої поверхні решета. UA 116550 U (12) UA 116550 U UA 116550 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів сепарації сипких матеріалів за різницею товщини їх компонентів і може використовуватись для післязбиральної обробки зернової частини врожаю в сільськогосподарському виробництві. Широко використовують в сільськогосподарському виробництві для післязбиральної обробки зернової частини врожаю розділення насіннєвих сумішей за різницею в товщині їх компонентів на решетах з прямокутними отворами [1]. Спосіб простий в реалізації, надійний, але має низьку чіткість розділення. Це особливо виявляється при сепарації "не зручних" насіннєвих сумішей, у яких ширина компонентів значно перевищує їх товщину. Більш ефективний спосіб сепарації на решетах з прямокутними отворами, на яких виконані виступи по робочій поверхні, які сприяють перемішуванню шару насіннєвого матеріалу на поверхні решета, що підвищує чіткість розділення насіннєвих сумішей за різницею товщини їх компонентів [2]. Так як розміри компонентів насіннєвих сумішей варіюють у значних межах, то використання решіт із незмінною шириною отворів призводить до значних втрат повноцінного насіння у відходах, або необхідності використання послідовного очищення на декількох решетах з різною шириною отворів, що підвищує собівартість післязбиральної обробки врожаю і потребує значного розширення комплекта решіт до насіннєочисних машин. За схожістю ознак ці способи сепарації [1, 2] є найбільш близькими аналогами. В основу корисної моделі поставлено задачу, що полягає у інтенсифікації процесу сепарації насіннєвих сумішей на решетах з прямокутними отворами за рахунок додаткового спрямування компонентів вихідного матеріалу в отвори під час їх руху по робочій поверхні решета та фіксованого регулювання ширини прямокутних отворів без заміни решіт. Поставлена задача вирішується тим, що у способі сепарації насіннєвих сумішей на решетах з прямокутними отворами, який включає подачу вихідного матеріалу на решето, переміщення його по робочій поверхні решета з просіванням проходової фракції через отвори та схід з решета сходової фракції, згідно з корисною моделлю, під час переміщення по робочій поверхні решета вихідний матеріал спрямовують в отвори орієнтаторами, встановленими над поздовжніми осями симетрії прямокутних отворів, ширина яких змінюється переміщенням орієнтаторів відносно робочої поверхні решета. Суть запропонованого способу пояснюється кресленнями, де показано: на Фіг. 1 - схема технологічного процесу сепарації насіннєвих сумішей на решетах з прямокутними отворами, згідно із запропонованим способом; на Фіг. 2 - переріз А-А на Фіг. 1. Запропонований спосіб інтенсифікації сепарації насіннєвих сумішей на решетах з прямокутними отворами може реалізовуватись в насіннєочисних машинах з деякою модернізацією їх решетних станів в такій послідовності. Вихідний матеріал із завантажувального пристрою 1 дозовано подається на решето 2 з прямокутними отворами 3 (Фіг. 1). Під дією коливань решета 2 матеріал переміщується по робочій поверхні, над якою встановлені орієнтатори 4 і насіння 6, товщина якого менша ширини отворів 3, просипається у проходову фракцію Пр, а у яких товщина більша ширини отворів - сходить з решета у сходову фракцію Сх. При цьому орієнтатори 4 встановлені таким чином, що їх поздовжня вісь симетрії розміщена над поздовжньою віссю 5 прямокутних отворів 3. Під час руху по решеті компоненти вихідного матеріалу частково опираються на орієнтатори 4, які спрямовують їх в отвори і особливо "не зручним" компонентам, у яких ширина значно більша товщини, сприяють повертанню навколо їх поздовжніх осей на крайках прямокутних отворів 3 і просівання у проходову фракцію Пр (Фіг. 2), чим підвищується чіткість розділення насіннєвих сумішей. У вихідному положенні орієнтатори 4 лежать на поверхні решета 2, частково перекриваючи самі отвори 3, а точніше, поділяючи отвори на дві рівні частини, являючись їх поздовжньою перемичкою. Робоча ширина отворів у вихідному положенні рівна величині Шо. При надходженні більш крупного насіння на решето 2 орієнтатори 4 піднімаються над робочою поверхнею решета, завдяки чому інтенсифікується спрямування більш крупного насіння в отвори 3 решета і робоча ширина отворів теж збільшується до величини Ш 1, що забезпечує високу чіткість розділення насіннєвих сумішей за один пропуск. Крім цього, у певному діапазоні ширину прямокутних отворів 3 можна змінювати за рахунок переміщення орієнтаторів 4 відносно робочої поверхні решета 2, що значно зменшує кількість змінних решіт, якими необхідно комплектувати насіннєочисні машини. Запропонований спосіб придатний для використання в різних конструкціях решітних сепараторів для післязбиральної обробки зернової частини врожаю усіх сільськогосподарських культур. 1 UA 116550 U 5 Джерела інформації: 1. Заїка П.М. Теорія сільськогосподарських машин. Том 3, розділ 7. Очистка і сепарування насіння. - Харків: Око. 2006. - 408 с. 2. Патент України № 35149 Циліндричне решето / Тіщенко Л.М., Пуха В.М., Резніченко Ф.М., Абдуєва Ф.М., опубл. 10.09.2008 р., Бюл. № 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб інтенсифікації сепарації насіннєвих сумішей на решетах з прямокутними отворами, що включає подачу вихідного матеріалу на решето, переміщення його по робочій поверхні решета з просіванням проходової фракції через отвори та схід з решета сходової фракції, який відрізняється тим, що під час переміщення по робочій поверхні решета вихідний матеріал спрямовують в отвори орієнтаторами, встановленими над поздовжніми осями симетрії прямокутних отворів, ширина яких змінюється переміщенням орієнтаторів відносно робочої поверхні решета. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
