Військова фортифікаційна споруда з контейнера для захисту особового складу

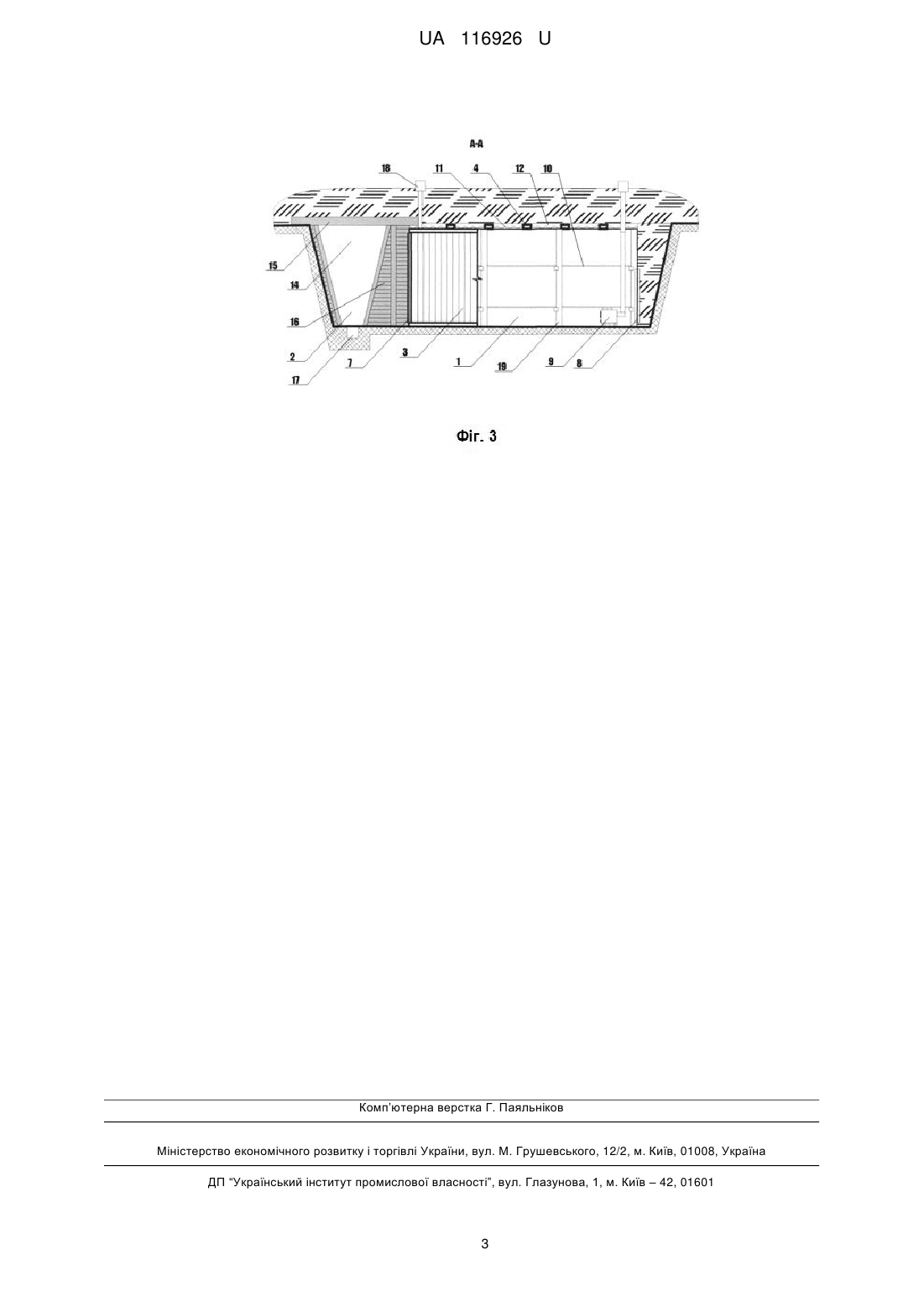

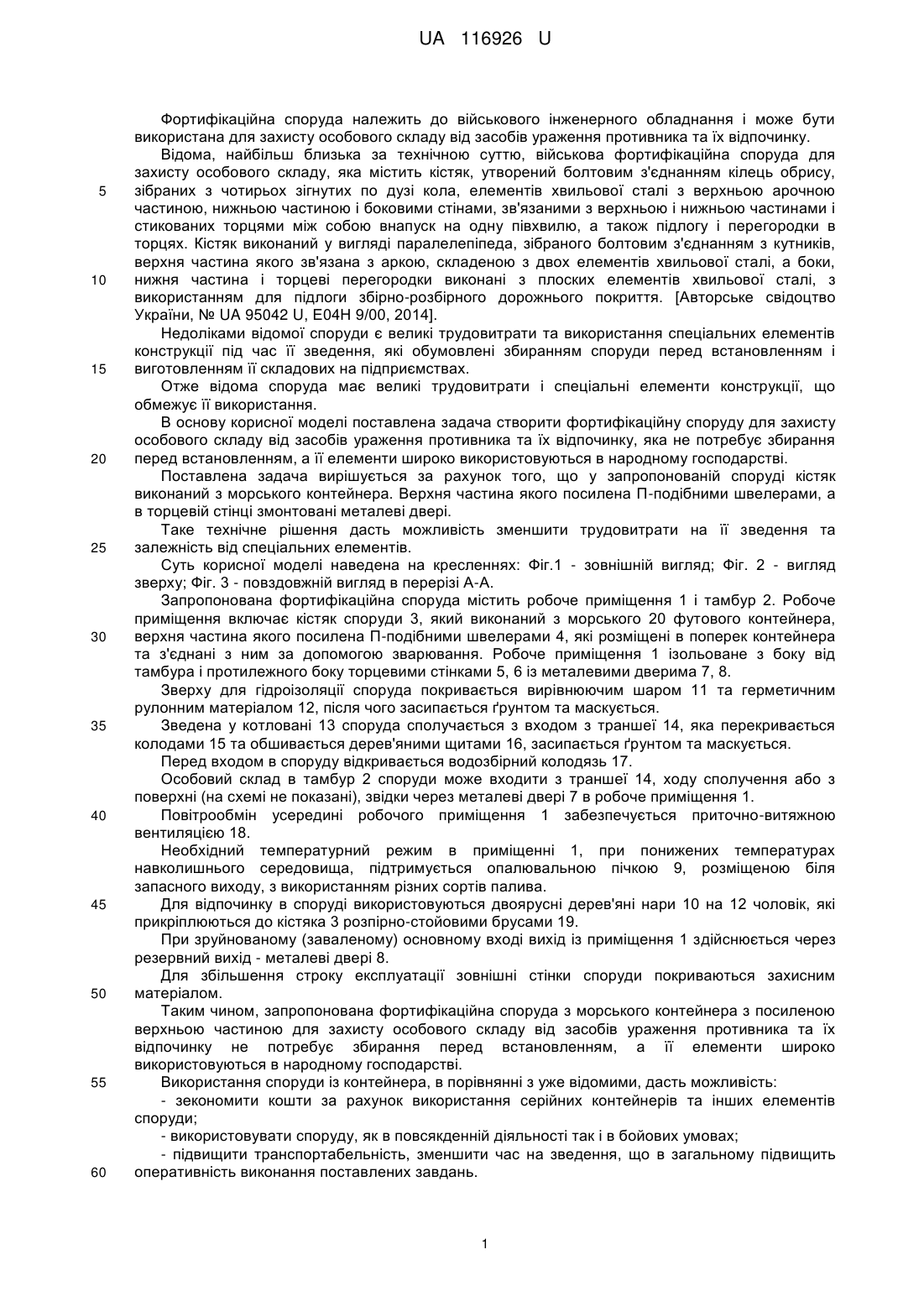

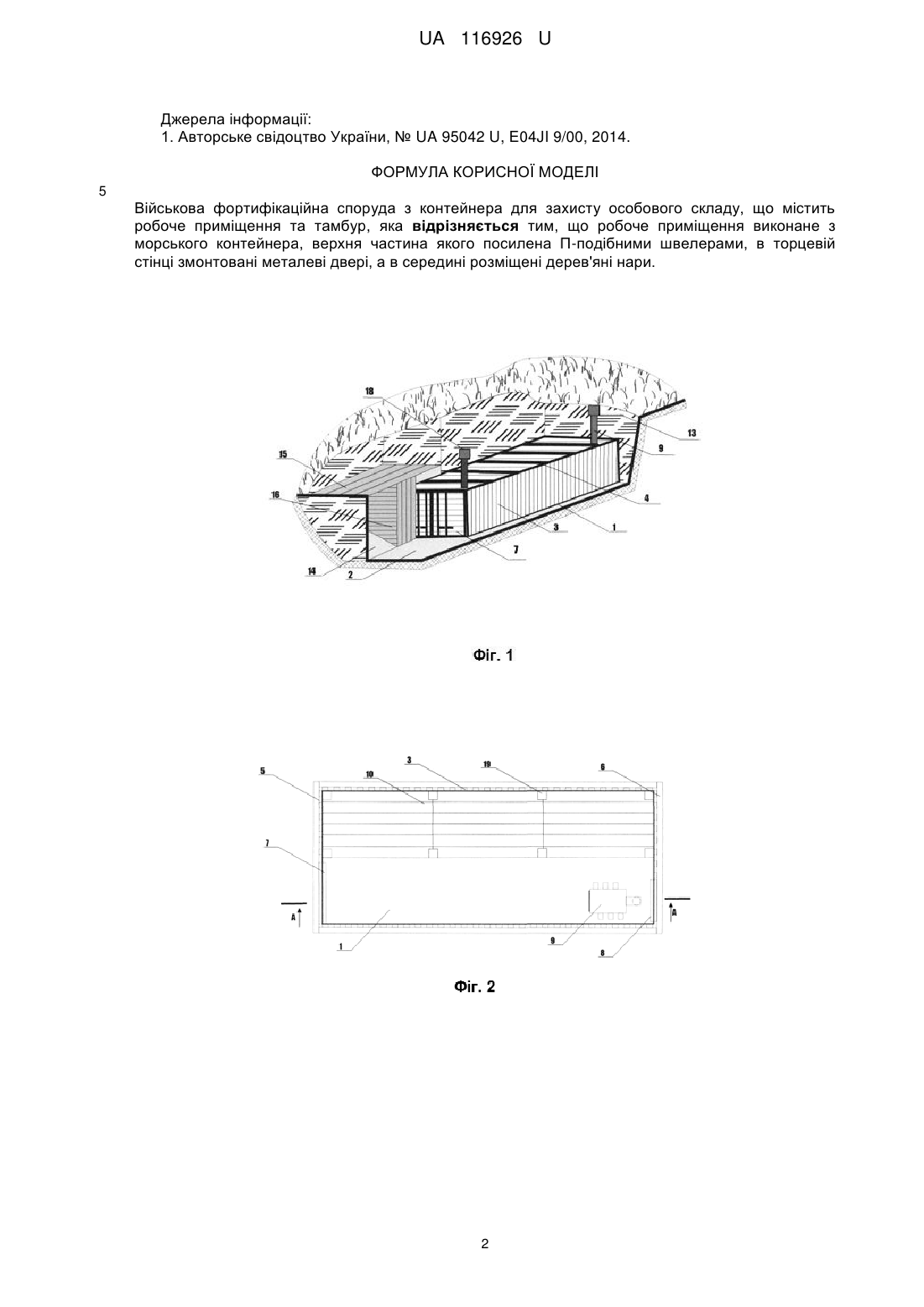

Реферат: Військова фортифікаційна споруда з контейнера для захисту особового складу містить робоче приміщення та тамбур. Робоче приміщення виконане з морського контейнера, верхня частина якого посилена П-подібними швелерами, в торцевій стінці змонтовані металеві двері, а в середині розміщені дерев'яні нари. UA 116926 U (54) ВІЙСЬКОВА ФОРТИФІКАЦІЙНА СПОРУДА З КОНТЕЙНЕРА ДЛЯ ЗАХИСТУ ОСОБОВОГО СКЛАДУ UA 116926 U UA 116926 U 5 10 15 20 25 30 35 40 45 50 55 60 Фортифікаційна споруда належить до військового інженерного обладнання і може бути використана для захисту особового складу від засобів ураження противника та їх відпочинку. Відома, найбільш близька за технічною суттю, військова фортифікаційна споруда для захисту особового складу, яка містить кістяк, утворений болтовим з'єднанням кілець обрису, зібраних з чотирьох зігнутих по дузі кола, елементів хвильової сталі з верхньою арочною частиною, нижньою частиною і боковими стінами, зв'язаними з верхньою і нижньою частинами і стикованих торцями між собою внапуск на одну півхвилю, а також підлогу і перегородки в торцях. Кістяк виконаний у вигляді паралелепіпеда, зібраного болтовим з'єднанням з кутників, верхня частина якого зв'язана з аркою, складеною з двох елементів хвильової сталі, а боки, нижня частина і торцеві перегородки виконані з плоских елементів хвильової сталі, з використанням для підлоги збірно-розбірного дорожнього покриття. [Авторське свідоцтво України, № UA 95042 U, Е04Н 9/00, 2014]. Недоліками відомої споруди є великі трудовитрати та використання спеціальних елементів конструкції під час її зведення, які обумовлені збиранням споруди перед встановленням і виготовленням її складових на підприємствах. Отже відома споруда має великі трудовитрати і спеціальні елементи конструкції, що обмежує її використання. В основу корисної моделі поставлена задача створити фортифікаційну споруду для захисту особового складу від засобів ураження противника та їх відпочинку, яка не потребує збирання перед встановленням, а її елементи широко використовуються в народному господарстві. Поставлена задача вирішується за рахунок того, що у запропонованій споруді кістяк виконаний з морського контейнера. Верхня частина якого посилена П-подібними швелерами, а в торцевій стінці змонтовані металеві двері. Таке технічне рішення дасть можливість зменшити трудовитрати на її зведення та залежність від спеціальних елементів. Суть корисної моделі наведена на кресленнях: Фіг.1 - зовнішній вигляд; Фіг. 2 - вигляд зверху; Фіг. 3 - повздовжній вигляд в перерізі А-А. Запропонована фортифікаційна споруда містить робоче приміщення 1 і тамбур 2. Робоче приміщення включає кістяк споруди 3, який виконаний з морського 20 футового контейнера, верхня частина якого посилена П-подібними швелерами 4, які розміщені в поперек контейнера та з'єднані з ним за допомогою зварювання. Робоче приміщення 1 ізольоване з боку від тамбура і протилежного боку торцевими стінками 5, 6 із металевими дверима 7, 8. Зверху для гідроізоляції споруда покривається вирівнюючим шаром 11 та герметичним рулонним матеріалом 12, після чого засипається ґрунтом та маскується. Зведена у котловані 13 споруда сполучається з входом з траншеї 14, яка перекривається колодами 15 та обшивається дерев'яними щитами 16, засипається ґрунтом та маскується. Перед входом в споруду відкривається водозбірний колодязь 17. Особовий склад в тамбур 2 споруди може входити з траншеї 14, ходу сполучення або з поверхні (на схемі не показані), звідки через металеві двері 7 в робоче приміщення 1. Повітрообмін усередині робочого приміщення 1 забезпечується приточно-витяжною вентиляцією 18. Необхідний температурний режим в приміщенні 1, при понижених температурах навколишнього середовища, підтримується опалювальною пічкою 9, розміщеною біля запасного виходу, з використанням різних сортів палива. Для відпочинку в споруді використовуються двоярусні дерев'яні нари 10 на 12 чоловік, які прикріплюються до кістяка 3 розпірно-стойовими брусами 19. При зруйнованому (заваленому) основному вході вихід із приміщення 1 здійснюється через резервний вихід - металеві двері 8. Для збільшення строку експлуатації зовнішні стінки споруди покриваються захисним матеріалом. Таким чином, запропонована фортифікаційна споруда з морського контейнера з посиленою верхньою частиною для захисту особового складу від засобів ураження противника та їх відпочинку не потребує збирання перед встановленням, а її елементи широко використовуються в народному господарстві. Використання споруди із контейнера, в порівнянні з уже відомими, дасть можливість: - зекономити кошти за рахунок використання серійних контейнерів та інших елементів споруди; - використовувати споруду, як в повсякденній діяльності так і в бойових умовах; - підвищити транспортабельність, зменшити час на зведення, що в загальному підвищить оперативність виконання поставлених завдань. 1 UA 116926 U Джерела інформації: 1. Авторське свідоцтво України, № UA 95042 U, E04JI 9/00, 2014. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Військова фортифікаційна споруда з контейнера для захисту особового складу, що містить робоче приміщення та тамбур, яка відрізняється тим, що робоче приміщення виконане з морського контейнера, верхня частина якого посилена П-подібними швелерами, в торцевій стінці змонтовані металеві двері, а в середині розміщені дерев'яні нари. 2 UA 116926 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
