Пристрій для імпульсного електрогідравлічного штампування

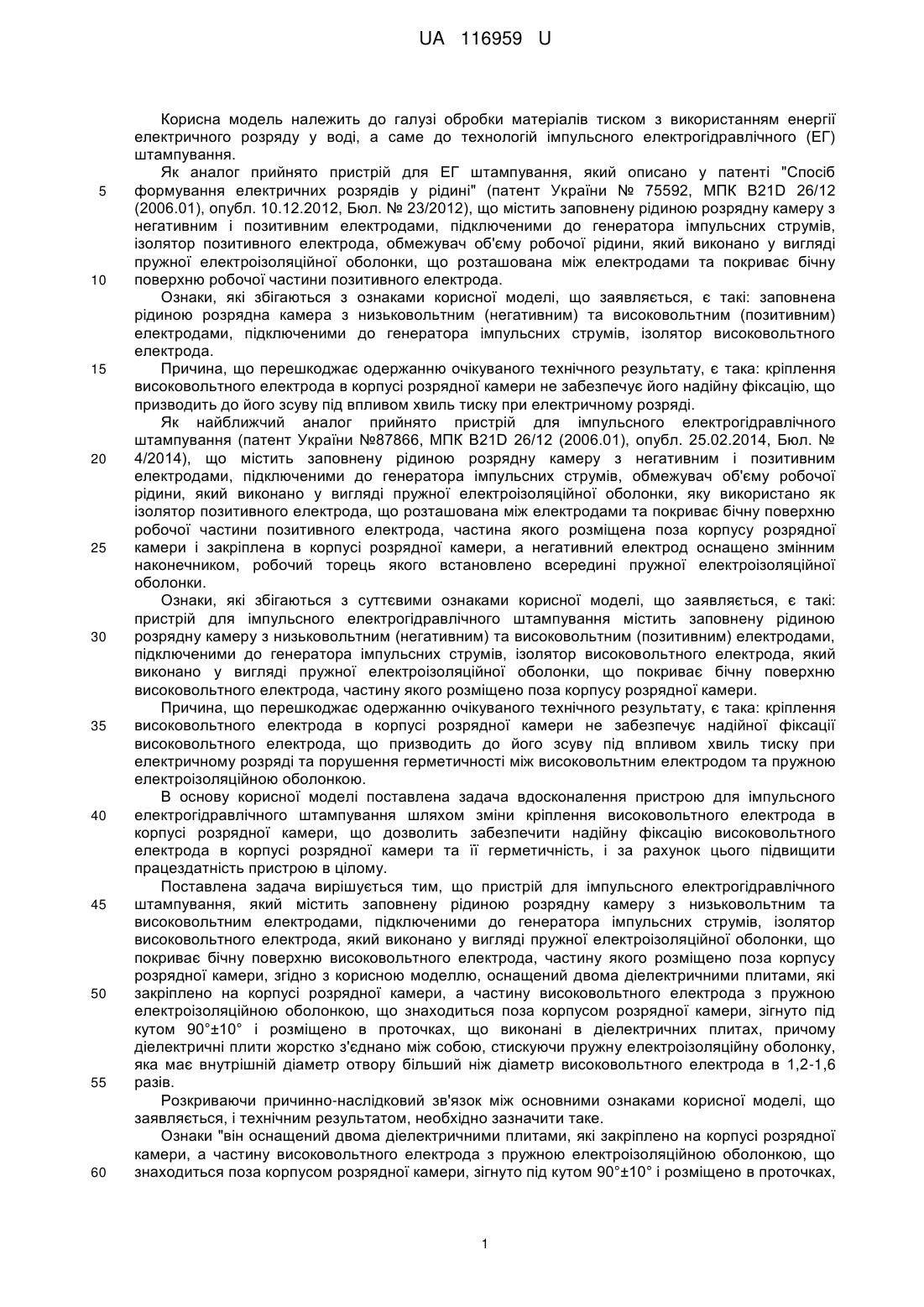

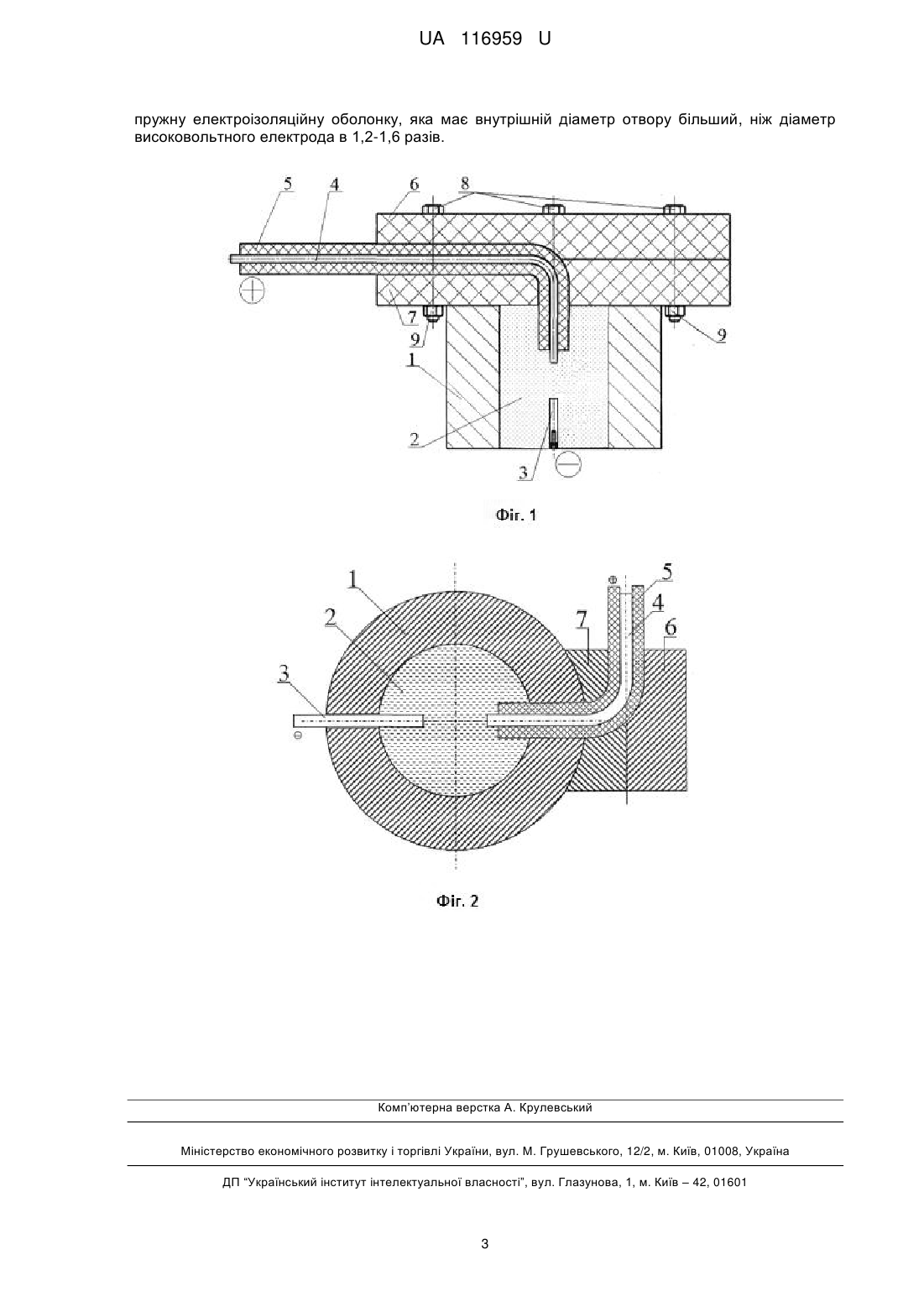

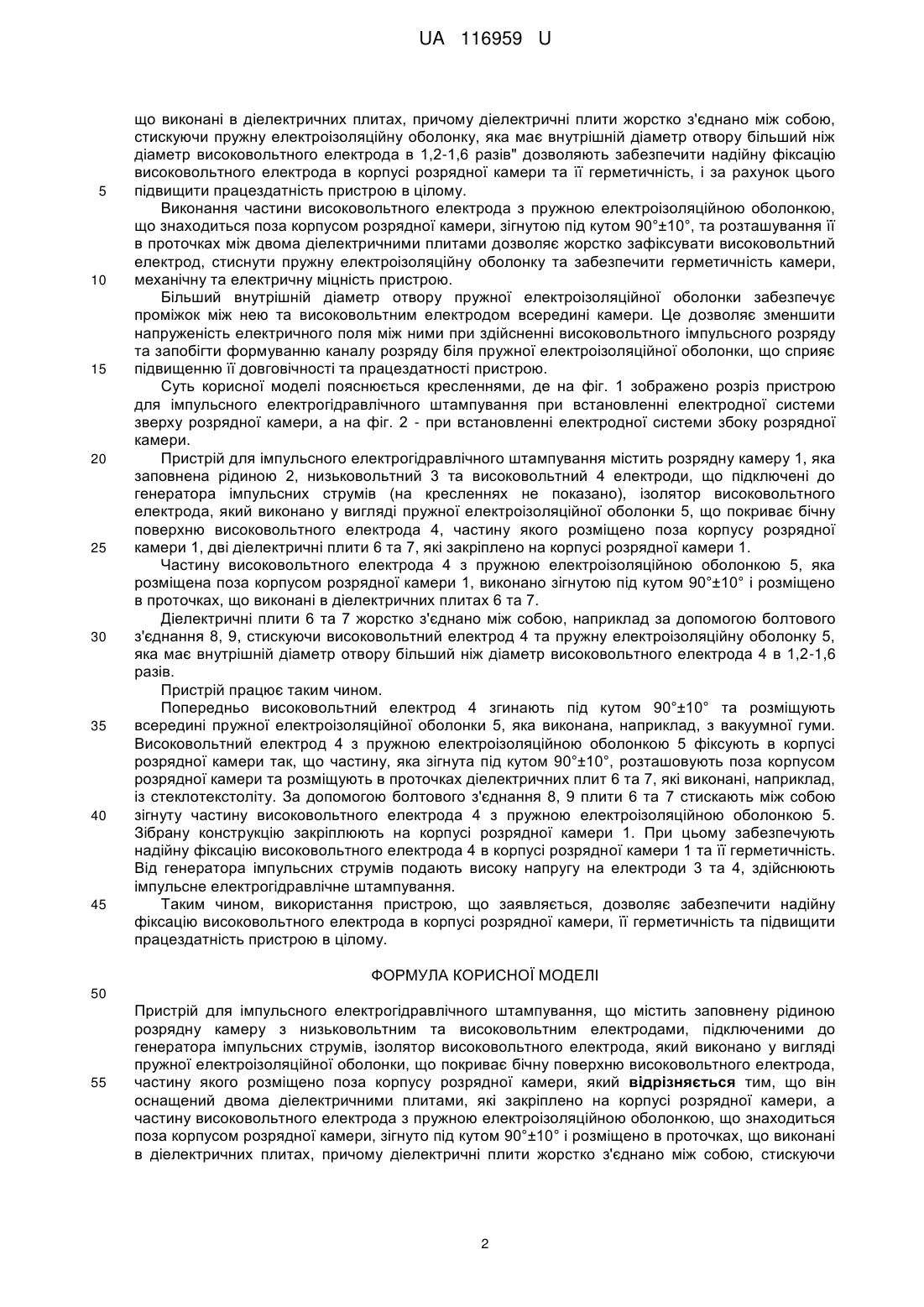

Реферат: Пристрій для імпульсного електрогідравлічного штампування містить заповнену рідиною розрядну камеру з низьковольтним та високовольтним електродами, підключеними до генератора імпульсних струмів, ізолятор високовольтного електрода, який виконано у вигляді пружної електроізоляційної оболонки, що покриває бічну поверхню високовольтного електрода, частину якого розміщено поза корпусу розрядної камери. Пристрій оснащений двома діелектричними плитами, які закріплено на корпусі розрядної камери, а частину високовольтного електрода з пружною електроізоляційною оболонкою, що знаходиться поза корпусом розрядної камери, зігнуто під кутом 90°±10° і розміщено в проточках, що виконані в діелектричних плитах. При цьому діелектричні плити жорстко з'єднано між собою, стискуючи пружну електроізоляційну оболонку, яка має внутрішній діаметр отвору більший, ніж діаметр високовольтного електрода в 1,2-1,6 разів. UA 116959 U (54) ПРИСТРІЙ ДЛЯ ІМПУЛЬСНОГО ЕЛЕКТРОГІДРАВЛІЧНОГО ШТАМПУВАННЯ UA 116959 U UA 116959 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обробки матеріалів тиском з використанням енергії електричного розряду у воді, а саме до технологій імпульсного електрогідравлічного (ЕГ) штампування. Як аналог прийнято пристрій для ЕГ штампування, який описано у патенті "Спосіб формування електричних розрядів у рідині" (патент України № 75592, МПК B21D 26/12 (2006.01), опубл. 10.12.2012, Бюл. № 23/2012), що містить заповнену рідиною розрядну камеру з негативним і позитивним електродами, підключеними до генератора імпульсних струмів, ізолятор позитивного електрода, обмежувач об'єму робочої рідини, який виконано у вигляді пружної електроізоляційної оболонки, що розташована між електродами та покриває бічну поверхню робочої частини позитивного електрода. Ознаки, які збігаються з ознаками корисної моделі, що заявляється, є такі: заповнена рідиною розрядна камера з низьковольтним (негативним) та високовольтним (позитивним) електродами, підключеними до генератора імпульсних струмів, ізолятор високовольтного електрода. Причина, що перешкоджає одержанню очікуваного технічного результату, є така: кріплення високовольтного електрода в корпусі розрядної камери не забезпечує його надійну фіксацію, що призводить до його зсуву під впливом хвиль тиску при електричному розряді. Як найближчий аналог прийнято пристрій для імпульсного електрогідравлічного штампування (патент України №87866, МПК B21D 26/12 (2006.01), опубл. 25.02.2014, Бюл. № 4/2014), що містить заповнену рідиною розрядну камеру з негативним і позитивним електродами, підключеними до генератора імпульсних струмів, обмежувач об'єму робочої рідини, який виконано у вигляді пружної електроізоляційної оболонки, яку використано як ізолятор позитивного електрода, що розташована між електродами та покриває бічну поверхню робочої частини позитивного електрода, частина якого розміщена поза корпусу розрядної камери і закріплена в корпусі розрядної камери, а негативний електрод оснащено змінним наконечником, робочий торець якого встановлено всередині пружної електроізоляційної оболонки. Ознаки, які збігаються з суттєвими ознаками корисної моделі, що заявляється, є такі: пристрій для імпульсного електрогідравлічного штампування містить заповнену рідиною розрядну камеру з низьковольтним (негативним) та високовольтним (позитивним) електродами, підключеними до генератора імпульсних струмів, ізолятор високовольтного електрода, який виконано у вигляді пружної електроізоляційної оболонки, що покриває бічну поверхню високовольтного електрода, частину якого розміщено поза корпусу розрядної камери. Причина, що перешкоджає одержанню очікуваного технічного результату, є така: кріплення високовольтного електрода в корпусі розрядної камери не забезпечує надійної фіксації високовольтного електрода, що призводить до його зсуву під впливом хвиль тиску при електричному розряді та порушення герметичності між високовольтним електродом та пружною електроізоляційною оболонкою. В основу корисної моделі поставлена задача вдосконалення пристрою для імпульсного електрогідравлічного штампування шляхом зміни кріплення високовольтного електрода в корпусі розрядної камери, що дозволить забезпечити надійну фіксацію високовольтного електрода в корпусі розрядної камери та її герметичність, і за рахунок цього підвищити працездатність пристрою в цілому. Поставлена задача вирішується тим, що пристрій для імпульсного електрогідравлічного штампування, який містить заповнену рідиною розрядну камеру з низьковольтним та високовольтним електродами, підключеними до генератора імпульсних струмів, ізолятор високовольтного електрода, який виконано у вигляді пружної електроізоляційної оболонки, що покриває бічну поверхню високовольтного електрода, частину якого розміщено поза корпусу розрядної камери, згідно з корисною моделлю, оснащений двома діелектричними плитами, які закріплено на корпусі розрядної камери, а частину високовольтного електрода з пружною електроізоляційною оболонкою, що знаходиться поза корпусом розрядної камери, зігнуто під кутом 90°±10° і розміщено в проточках, що виконані в діелектричних плитах, причому діелектричні плити жорстко з'єднано між собою, стискуючи пружну електроізоляційну оболонку, яка має внутрішній діаметр отвору більший ніж діаметр високовольтного електрода в 1,2-1,6 разів. Розкриваючи причинно-наслідковий зв'язок між основними ознаками корисної моделі, що заявляється, і технічним результатом, необхідно зазначити таке. Ознаки "він оснащений двома діелектричними плитами, які закріплено на корпусі розрядної камери, а частину високовольтного електрода з пружною електроізоляційною оболонкою, що знаходиться поза корпусом розрядної камери, зігнуто під кутом 90°±10° і розміщено в проточках, 1 UA 116959 U 5 10 15 20 25 30 35 40 45 що виконані в діелектричних плитах, причому діелектричні плити жорстко з'єднано між собою, стискуючи пружну електроізоляційну оболонку, яка має внутрішній діаметр отвору більший ніж діаметр високовольтного електрода в 1,2-1,6 разів" дозволяють забезпечити надійну фіксацію високовольтного електрода в корпусі розрядної камери та її герметичність, і за рахунок цього підвищити працездатність пристрою в цілому. Виконання частини високовольтного електрода з пружною електроізоляційною оболонкою, що знаходиться поза корпусом розрядної камери, зігнутою під кутом 90°±10°, та розташування її в проточках між двома діелектричними плитами дозволяє жорстко зафіксувати високовольтний електрод, стиснути пружну електроізоляційну оболонку та забезпечити герметичність камери, механічну та електричну міцність пристрою. Більший внутрішній діаметр отвору пружної електроізоляційної оболонки забезпечує проміжок між нею та високовольтним електродом всередині камери. Це дозволяє зменшити напруженість електричного поля між ними при здійсненні високовольтного імпульсного розряду та запобігти формуванню каналу розряду біля пружної електроізоляційної оболонки, що сприяє підвищенню її довговічності та працездатності пристрою. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено розріз пристрою для імпульсного електрогідравлічного штампування при встановленні електродної системи зверху розрядної камери, а на фіг. 2 - при встановленні електродної системи збоку розрядної камери. Пристрій для імпульсного електрогідравлічного штампування містить розрядну камеру 1, яка заповнена рідиною 2, низьковольтний 3 та високовольтний 4 електроди, що підключені до генератора імпульсних струмів (на кресленнях не показано), ізолятор високовольтного електрода, який виконано у вигляді пружної електроізоляційної оболонки 5, що покриває бічну поверхню високовольтного електрода 4, частину якого розміщено поза корпусу розрядної камери 1, дві діелектричні плити 6 та 7, які закріплено на корпусі розрядної камери 1. Частину високовольтного електрода 4 з пружною електроізоляційною оболонкою 5, яка розміщена поза корпусом розрядної камери 1, виконано зігнутою під кутом 90°±10° і розміщено в проточках, що виконані в діелектричних плитах 6 та 7. Діелектричні плити 6 та 7 жорстко з'єднано між собою, наприклад за допомогою болтового з'єднання 8, 9, стискуючи високовольтний електрод 4 та пружну електроізоляційну оболонку 5, яка має внутрішній діаметр отвору більший ніж діаметр високовольтного електрода 4 в 1,2-1,6 разів. Пристрій працює таким чином. Попередньо високовольтний електрод 4 згинають під кутом 90°±10° та розміщують всередині пружної електроізоляційної оболонки 5, яка виконана, наприклад, з вакуумної гуми. Високовольтний електрод 4 з пружною електроізоляційною оболонкою 5 фіксують в корпусі розрядної камери так, що частину, яка зігнута під кутом 90°±10°, розташовують поза корпусом розрядної камери та розміщують в проточках діелектричних плит 6 та 7, які виконані, наприклад, із стеклотекстоліту. За допомогою болтового з'єднання 8, 9 плити 6 та 7 стискають між собою зігнуту частину високовольтного електрода 4 з пружною електроізоляційною оболонкою 5. Зібрану конструкцію закріплюють на корпусі розрядної камери 1. При цьому забезпечують надійну фіксацію високовольтного електрода 4 в корпусі розрядної камери 1 та її герметичність. Від генератора імпульсних струмів подають високу напругу на електроди 3 та 4, здійснюють імпульсне електрогідравлічне штампування. Таким чином, використання пристрою, що заявляється, дозволяє забезпечити надійну фіксацію високовольтного електрода в корпусі розрядної камери, її герметичність та підвищити працездатність пристрою в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для імпульсного електрогідравлічного штампування, що містить заповнену рідиною розрядну камеру з низьковольтним та високовольтним електродами, підключеними до генератора імпульсних струмів, ізолятор високовольтного електрода, який виконано у вигляді пружної електроізоляційної оболонки, що покриває бічну поверхню високовольтного електрода, частину якого розміщено поза корпусу розрядної камери, який відрізняється тим, що він оснащений двома діелектричними плитами, які закріплено на корпусі розрядної камери, а частину високовольтного електрода з пружною електроізоляційною оболонкою, що знаходиться поза корпусом розрядної камери, зігнуто під кутом 90°±10° і розміщено в проточках, що виконані в діелектричних плитах, причому діелектричні плити жорстко з'єднано між собою, стискуючи 2 UA 116959 U пружну електроізоляційну оболонку, яка має внутрішній діаметр отвору більший, ніж діаметр високовольтного електрода в 1,2-1,6 разів. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
